小型铝型材框架带式输送机三维设计模型

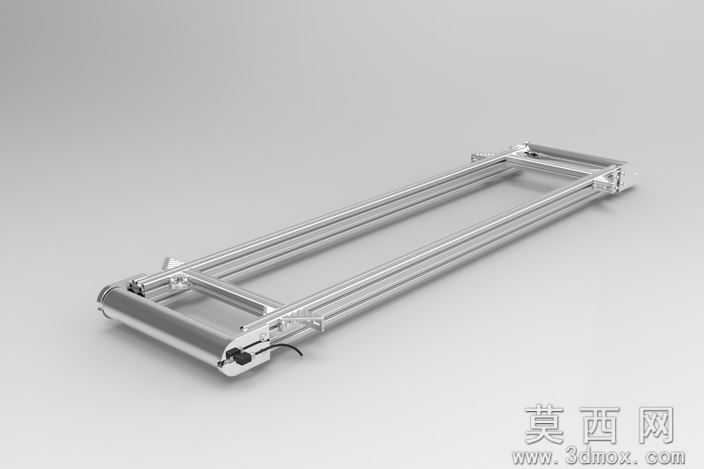

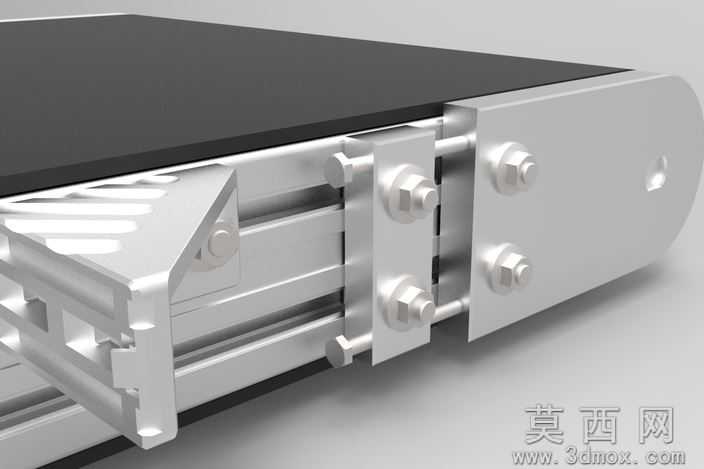

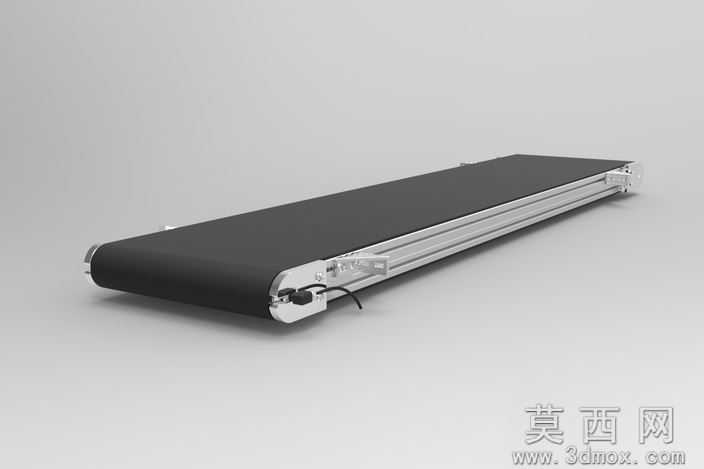

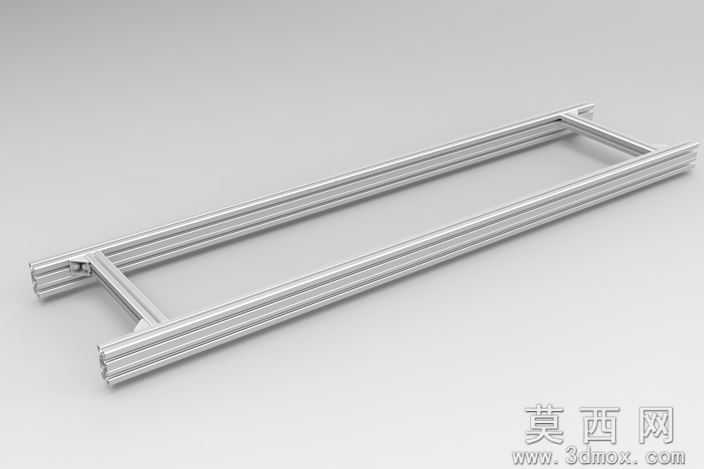

本模型为小型平皮带带式输送机完整三维设计成果，建模阶段以通用小型输送线的实际应用需求为核心基准，首先完成整体布局的草图绘制，确定机架长度、皮带宽度、辊筒中心距等核心尺寸的约束关系，采用自底向上的建模逻辑，依次完成驱动端辊筒、从动端张紧辊筒、铝型材机架型材切割位、皮带承托板、侧边安装支架、驱动电机安装座等独立零件的特征建模，每个零件均添加完整的尺寸约束与几何约束，避免建模过程中出现特征冲突或过约束问题，装配阶段按照实际装配流程添加配合关系，辊筒与机架间添加旋转配合、型材拼接处添加重合与同轴配合、皮带与辊筒间添加相切配合，完整还原设备的真实装配逻辑，同时预留张紧机构的调节行程参数，可直接模拟皮带张紧度调整的动作过程。参数设计层面，模型针对轻型物料输送场景设定参数，适配300mm标准皮带宽度，机架采用工业常用的2040铝型材作为主体框架，辊筒直径为50mm，额定输送速度可通过驱动轮参数调整适配0.1-0.5m/s的常用区间，张紧机构采用侧边螺栓调节式设计，调节行程预留15mm，可满足皮带长期使用后的张紧维护需求，所有安装孔位均按照标准紧固件尺寸设定，可直接导出工程图用于实际生产加工。渲染材质部分，模型完成建模后进行了真实材质赋予，输送皮带采用哑光黑色PVC材质，调整粗糙度参数还原工业皮带的哑光磨砂质感，铝型材机架赋予阳极氧化银白金属材质，添加细微的表面拉丝纹理提升真实感，辊筒表面赋予镀铬金属材质，电机外壳采用哑光黑色工程塑料材质，场景采用柔和的影棚环境光，添加软阴影效果突出设备的结构轮廓，最终渲染效果可清晰展示设备的整体外观与各部件的位置关系。结构原理上，该设备属于典型的摩擦驱动连续输送设备，驱动端电机通过联轴器带动主动辊筒旋转，依靠辊筒与皮带接触面的摩擦力带动环形皮带循环运转，从动端辊筒配合张紧机构调整皮带张紧度，避免皮带运转过程中出现打滑、跑偏问题，皮带下方设置光滑承托板，避免输送物料时皮带出现下凹变形，整体结构简单紧凑，维护难度低，可单独作为小型物料输送单元使用，也可多台拼接组成更长的输送生产线。软件兼容方面，模型提供STEP/IGES等通用三维格式文件，可兼容SolidWorks、UG、Pro/E、Catia等绝大多数主流三维CAD软件，导入后可直接进行参数修改、结构调整、工程图导出等操作，不会出现特征丢失或破面问题，无需额外进行模型修复即可用于后续的设计迭代。研发教学应用层面，该模型可作为轻型输送设备研发的基础原型，设计人员可在此基础上添加挡边、调速模块、传感器安装位等结构，快速衍生出适配不同生产场景的专用输送线，同时也可作为机械设计相关专业的教学案例，用于讲解带传动原理、铝型材机架设计方法、装配体配合逻辑、通用三维格式转换等知识点，帮助学习者快速掌握输送类设备的完整设计流程。
