三角结构转子发动机核心转子结构

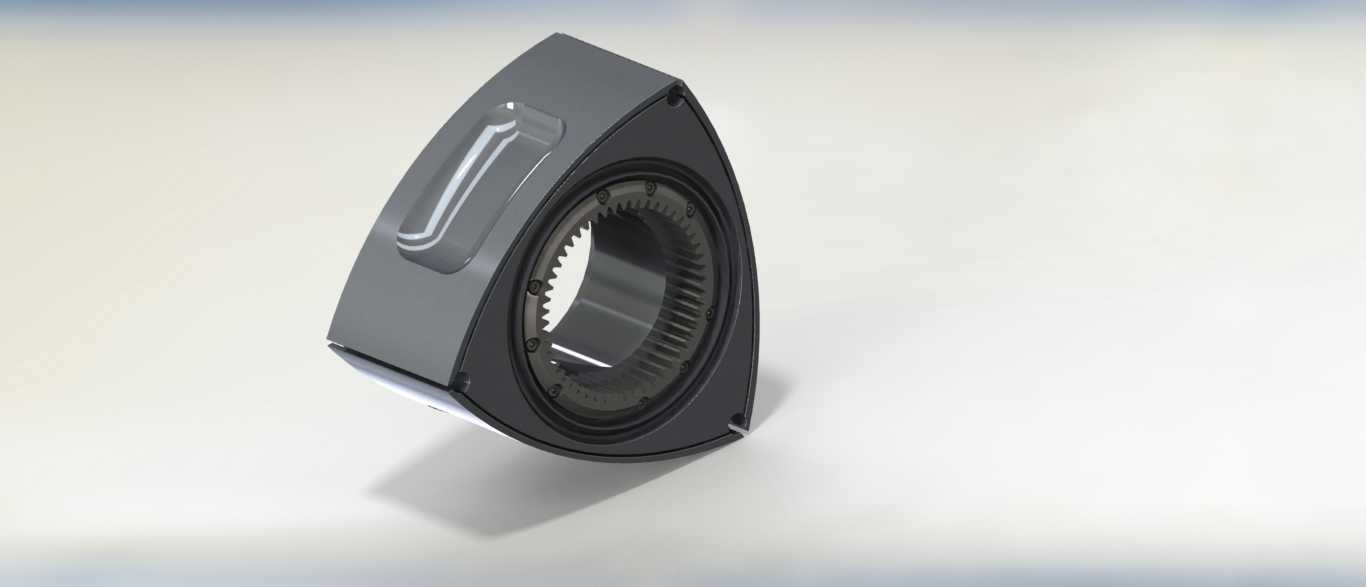

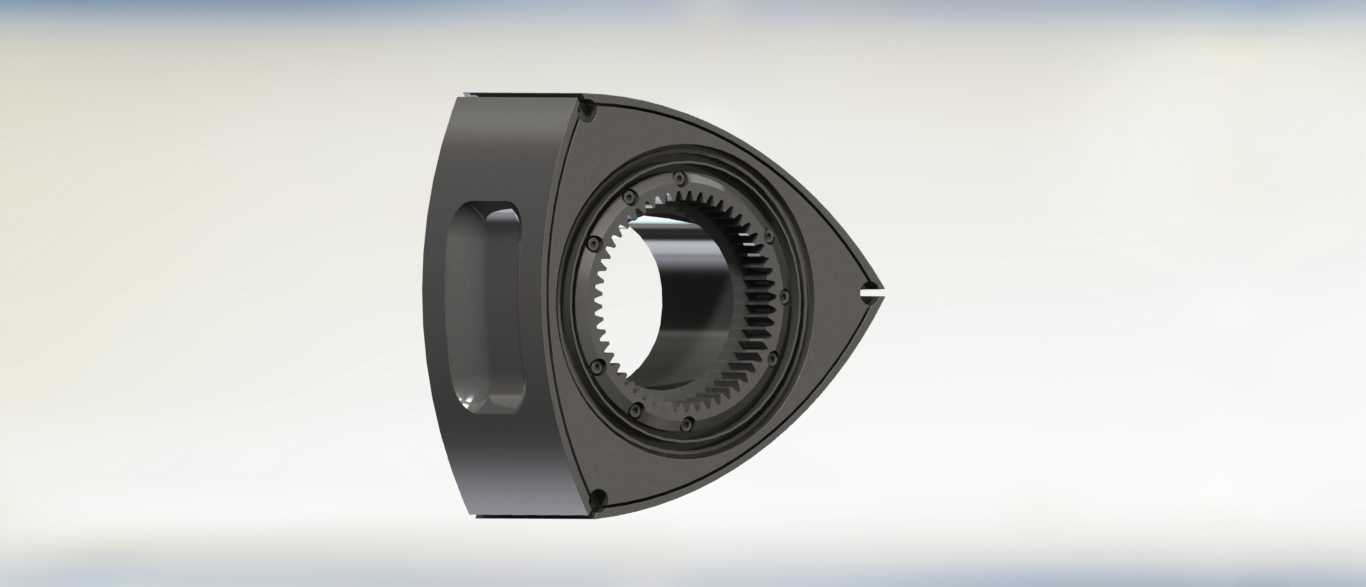

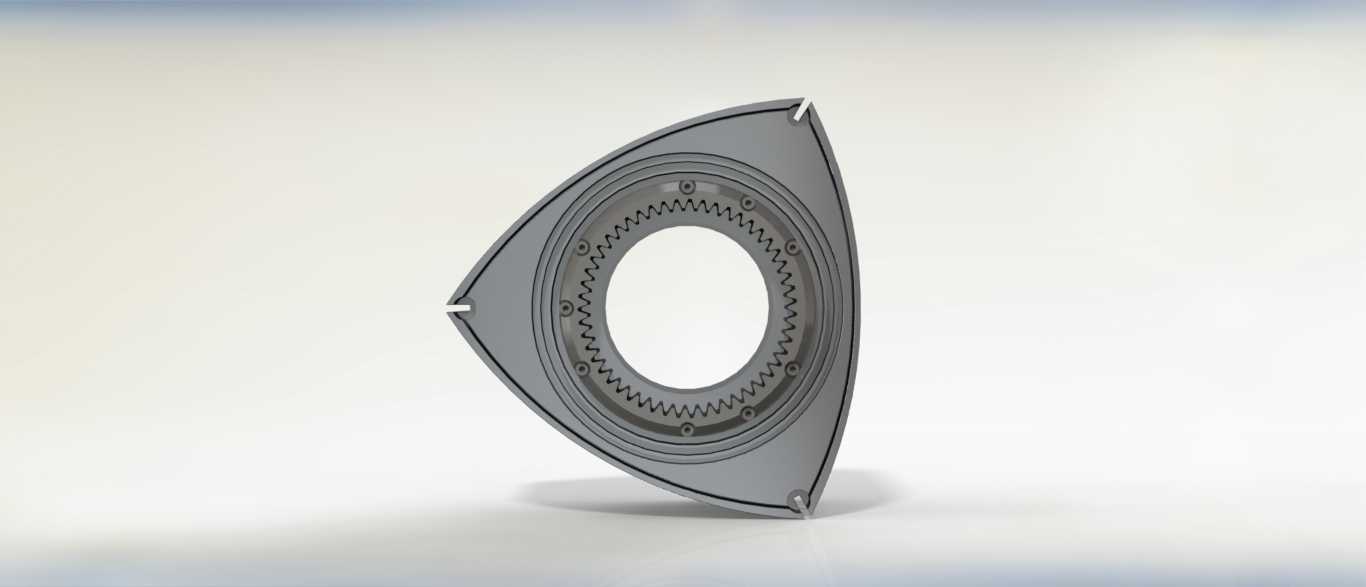

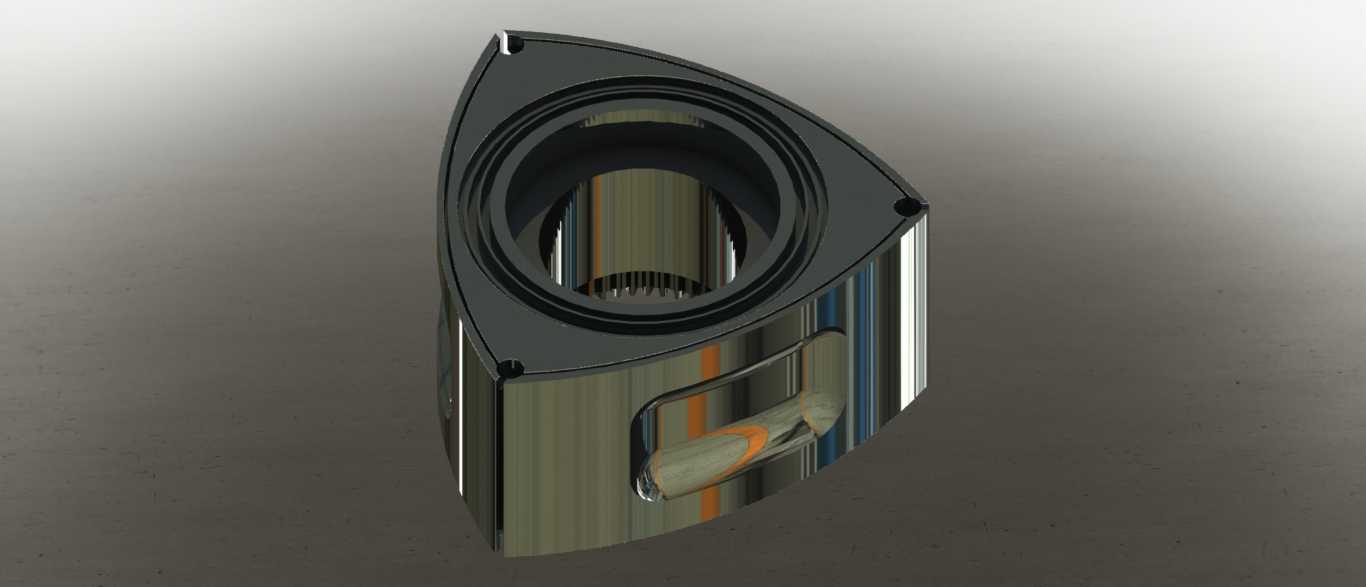

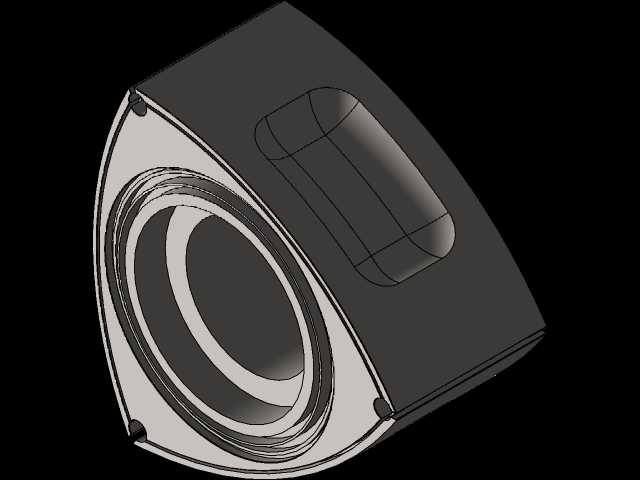

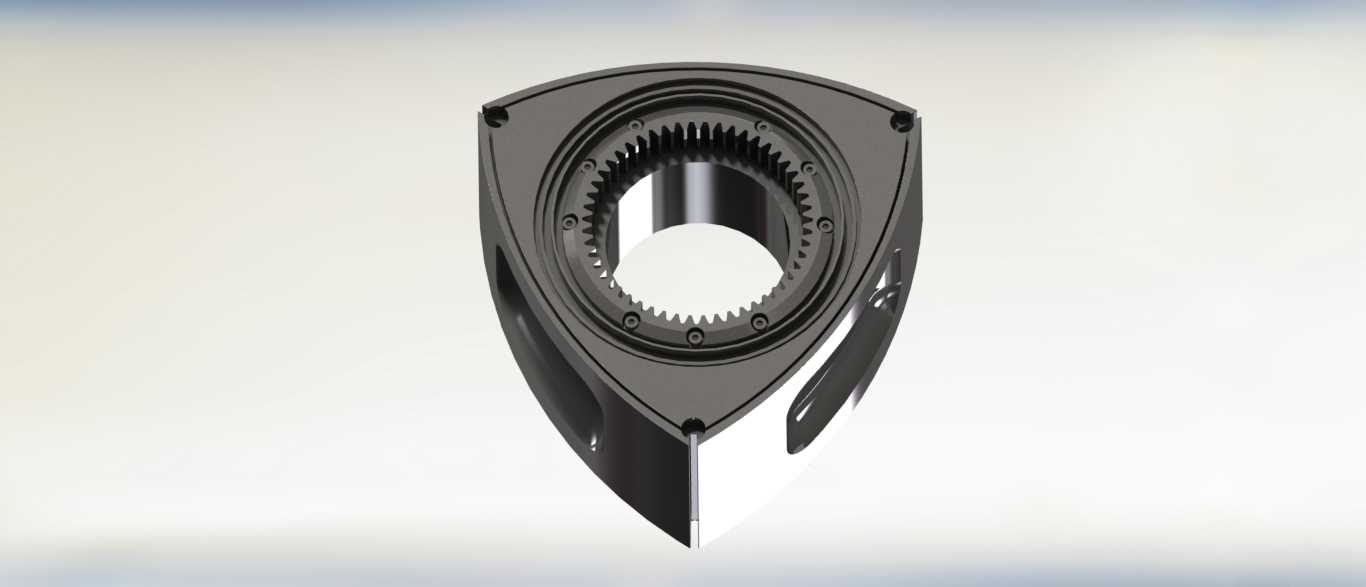

该转子是转子发动机的核心做功部件，主要应用于搭载三角活塞旋转式发动机的乘用车辆、小型航空动力装置以及特种竞速机械领域，区别于传统往复式活塞发动机的直线往复运动结构，该转子通过偏心轴带动做行星旋转运动，直接将燃烧膨胀的压力转化为旋转扭矩输出，省去了曲柄连杆机构的往复惯性损耗，能够在更小的体积与重量下实现更高的功率输出，适配对动力单元紧凑性、升功率表现有较高要求的应用场景。在实际运行过程中，转子的三个弧面会与缸体型面、前后端盖配合形成三个独立的密封腔室，随着转子的旋转依次完成进气、压缩、做功、排气四个冲程，相比传统四冲程发动机曲轴转两圈完成一次做功循环，该转子每旋转一圈即可带动偏心轴输出三次做功，动力输出的平顺性与响应速度更具优势。设计过程中重点考量了密封槽的布置精度、转子自身的动平衡特性以及冷却油道的走向，转子内部预留的中空腔体既可以容纳偏心轴的安装轴承，也能够作为冷却机油的流通通道，及时带走燃烧过程传递到转子本体的热量，避免高温下转子形变导致的密封失效问题；转子表面的密封件安装槽严格匹配径向密封片与端面密封件的尺寸公差，保证各个腔室之间的气密性，减少做功过程中的燃气泄漏，提升发动机的热效率与运行稳定性。外形上采用类莱洛三角的弧面轮廓，三个顶角位置做了适配密封件安装的倒角处理，中心的花键孔与偏心轴精准配合，安装时需要保证转子与前后端盖之间的间隙控制在合理范围内，既不能间隙过大导致密封性能下降，也不能间隙过小造成热态下的运动卡滞；转子侧面的凹槽结构用于平衡转子旋转时的质量分布，降低高速旋转时的振动幅度，适配发动机最高可达上万转的运行转速要求，整体结构在保证强度的前提下尽可能做了轻量化处理，减少旋转过程中的惯性阻力，提升动力响应速度。
