带倒挡结构立式单缸蒸汽机结构设计

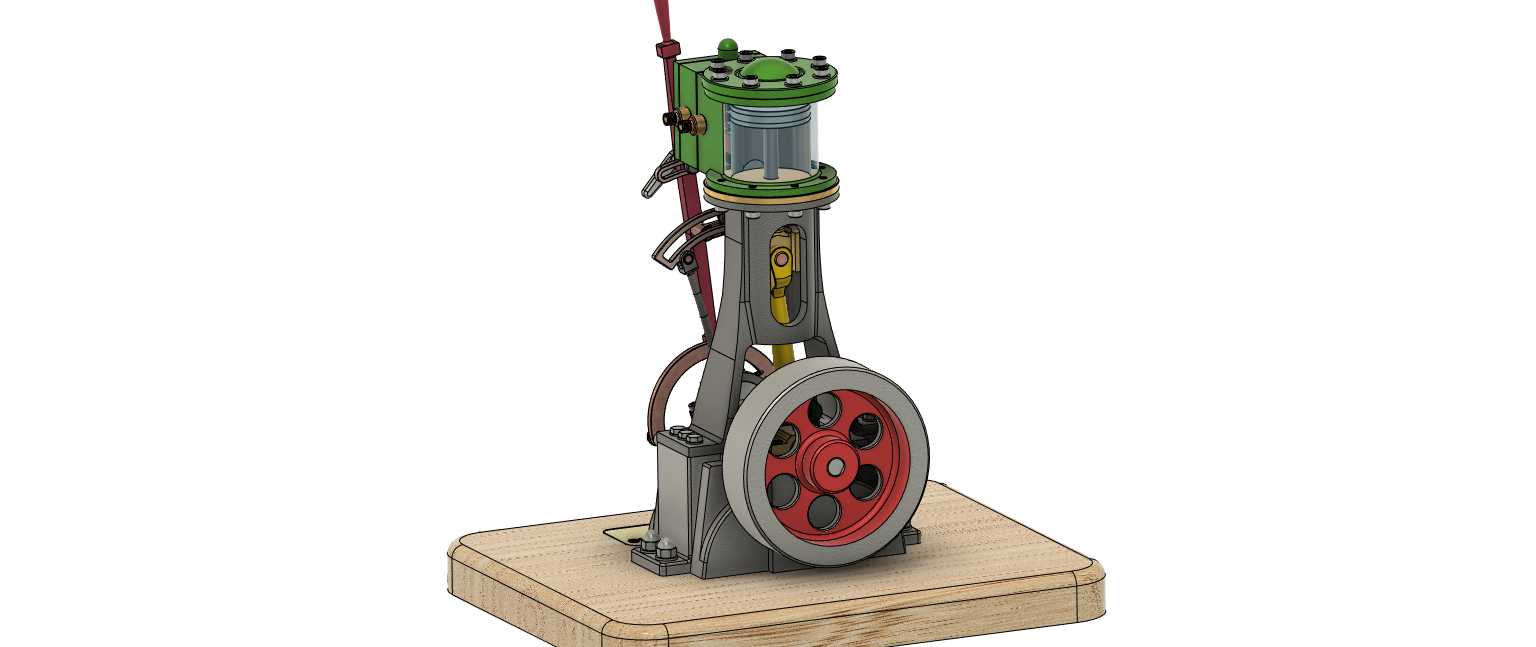

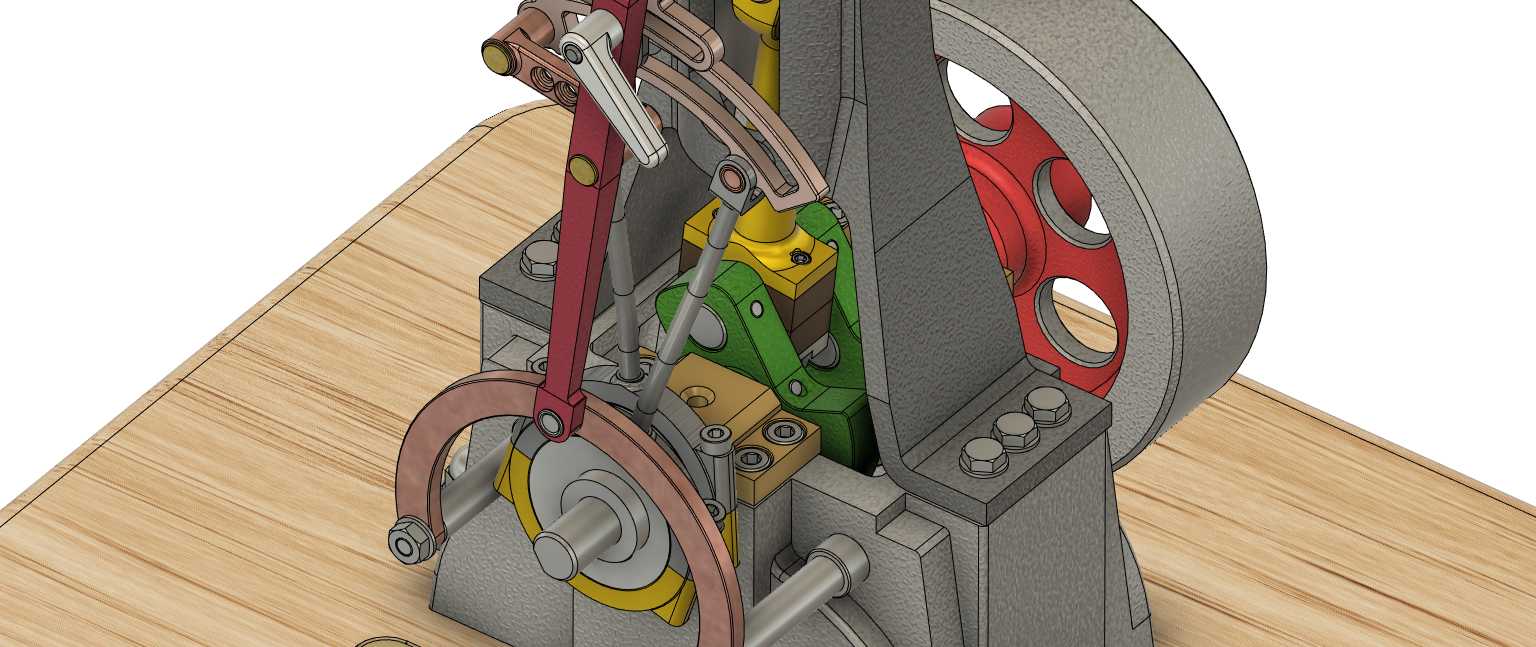

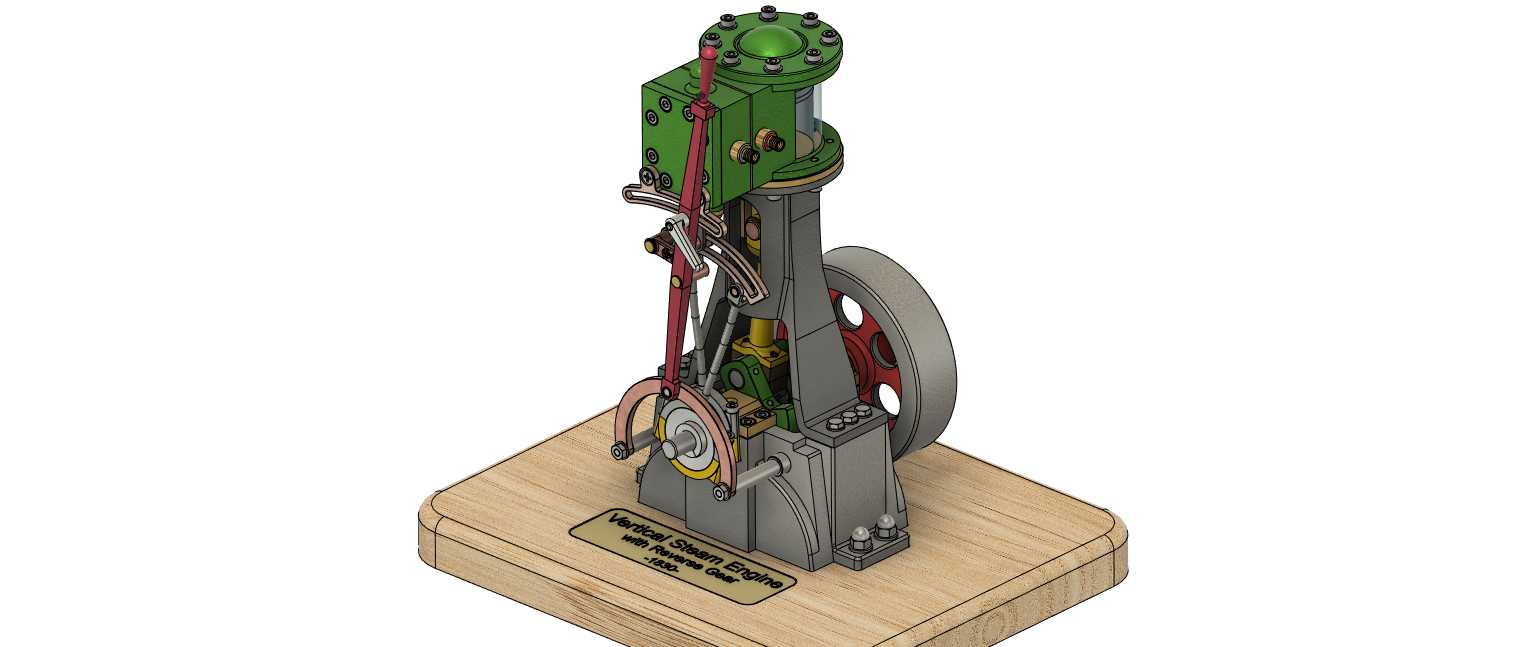

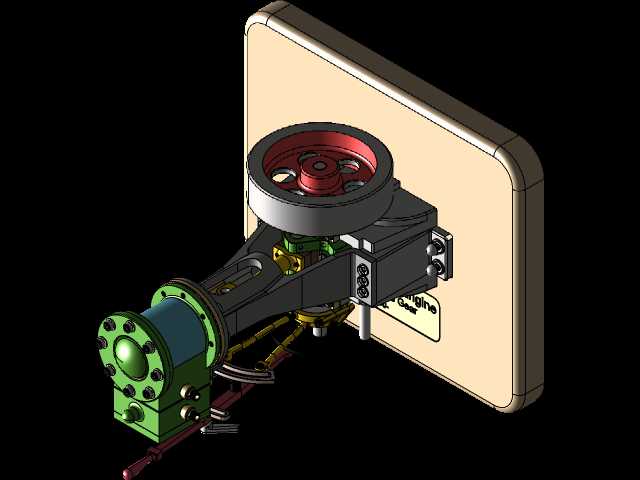

这款带倒挡功能的立式蒸汽机，属于小型往复式动力输出设备，主要应用场景覆盖科普教学演示、复古动力装置收藏、小型机械动力源适配三大方向，既可以作为工科院校热能动力相关专业的实体教学教具，帮助学习者直观理解蒸汽膨胀做功、曲柄连杆传动、换向机构运作的完整流程，也可适配小型复古车船模型、微型工坊动力演示装置，为低转速高扭矩输出需求的场景提供稳定的动力来源。设备实际用途是通过高压蒸汽的热能转换为旋转机械能，搭载的倒挡结构可在不改变蒸汽输入方向的前提下，快速切换输出轴的旋转方向，满足小型设备正反转作业的动力需求，相比无换向结构的立式蒸汽机，大幅拓展了实际适配场景。产品功能特性层面，整机采用立式布局，上部为蒸汽分配缸与活塞腔体，侧面集成倒挡操纵连杆组件，下部为曲柄连杆传动腔与飞轮配重结构，底座采用仿木质承托结构预留安装固定位；蒸汽进入缸体后通过滑阀配气机构推动活塞做上下往复运动，经连杆带动曲轴旋转，飞轮储存转动惯量保障输出转速平稳，倒挡机构通过调整配气滑阀的行程相位，改变活塞做功的起止节点，实现输出轴转向的快速切换，整套传动链路无冗余结构，机械传动效率在小型蒸汽机品类中处于较高水平。产品设计思路围绕小型化、易观察、可实操三个核心方向展开，将原本集成在缸体内部的配气、换向连杆部分做外置可视化处理，既降低了装配调试的难度，也方便使用者观察内部传动逻辑；各部件的连接位置预留了拆装间隙，可实现快速拆解与重组，适配教学场景下的拆装实训需求；缸体上部的端盖采用多螺栓紧固结构，可承受小型蒸汽机工作所需的蒸汽压力，各运动副位置预留润滑注油点位，保障长期运转的耐磨性。外形尺寸与安装边界方面，整机采用立式方正布局，横向最大尺寸为飞轮的外圆直径，纵向尺寸从底座安装面到缸体顶部端盖控制在小型桌面设备的适配范围内，底座为带圆角的矩形承托结构，四个角位置预留沉头安装孔，可直接固定在操作台或适配设备的安装基座上，安装时需预留侧面操纵杆的活动空间、飞轮的旋转安全间隙，同时在蒸汽输入接口位置预留管路连接空间，避免安装后出现运动干涉或管路弯折问题。
