单级圆柱齿轮减速传动装置结构设计

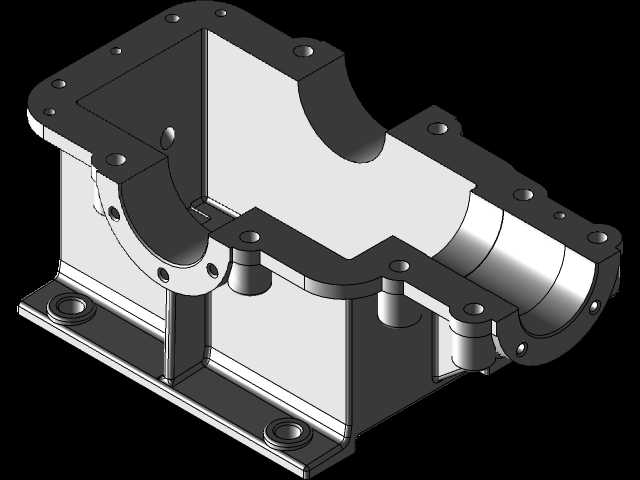

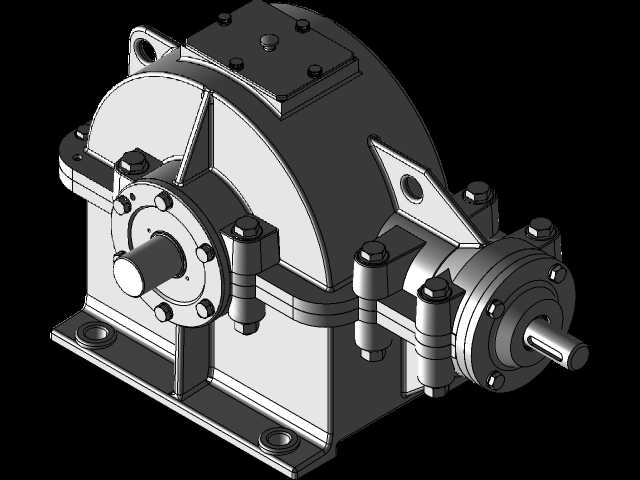

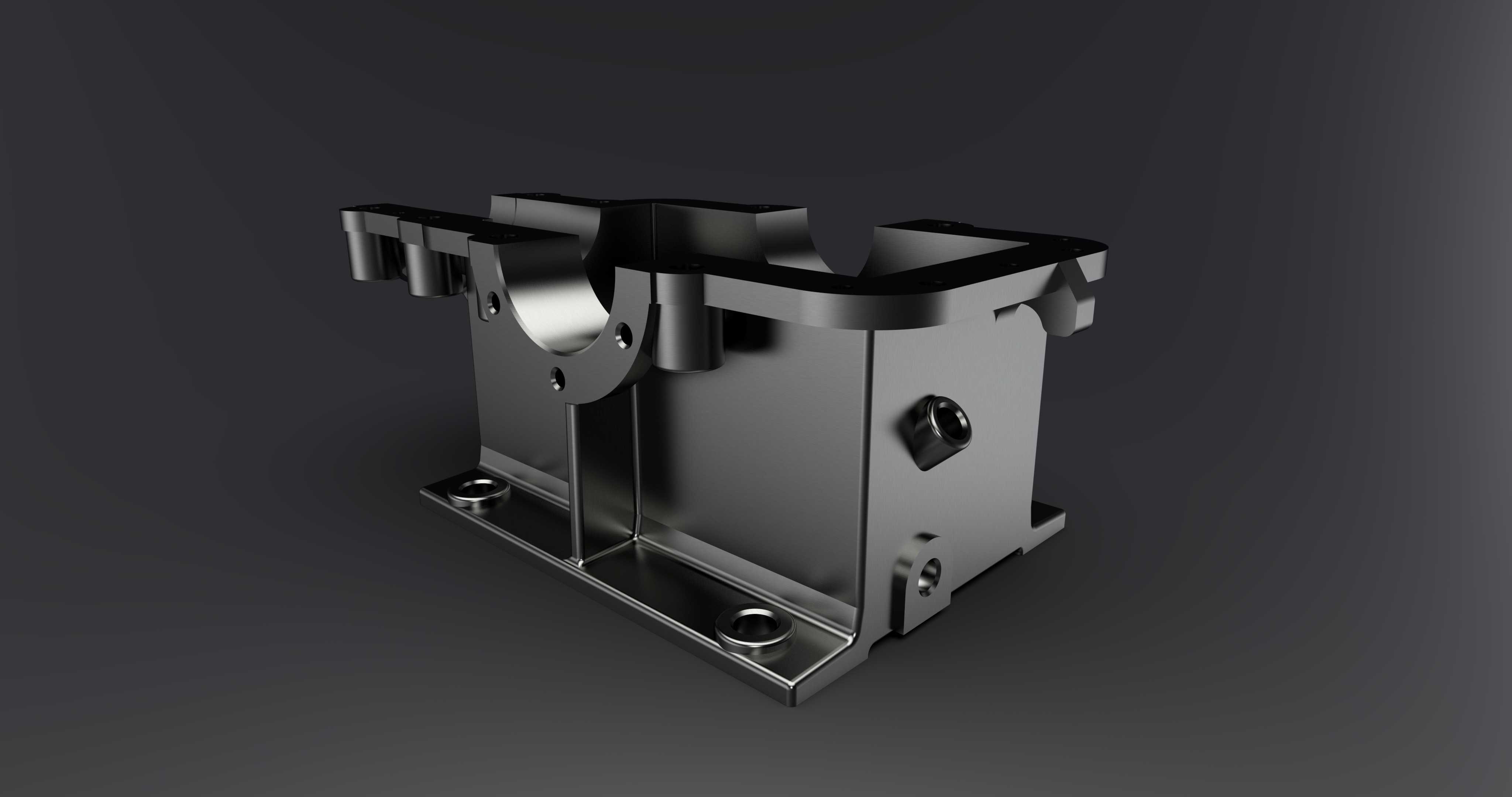

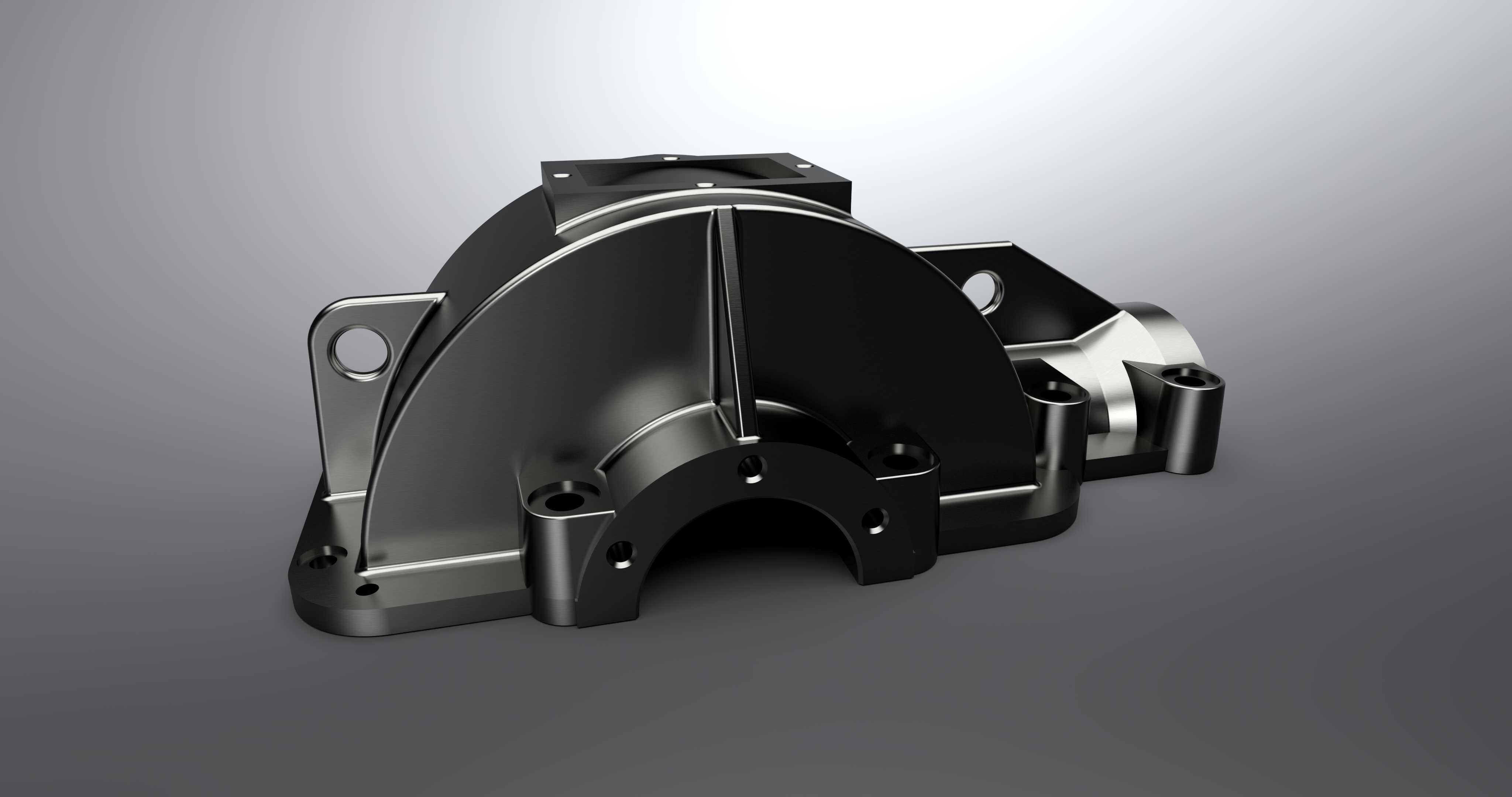

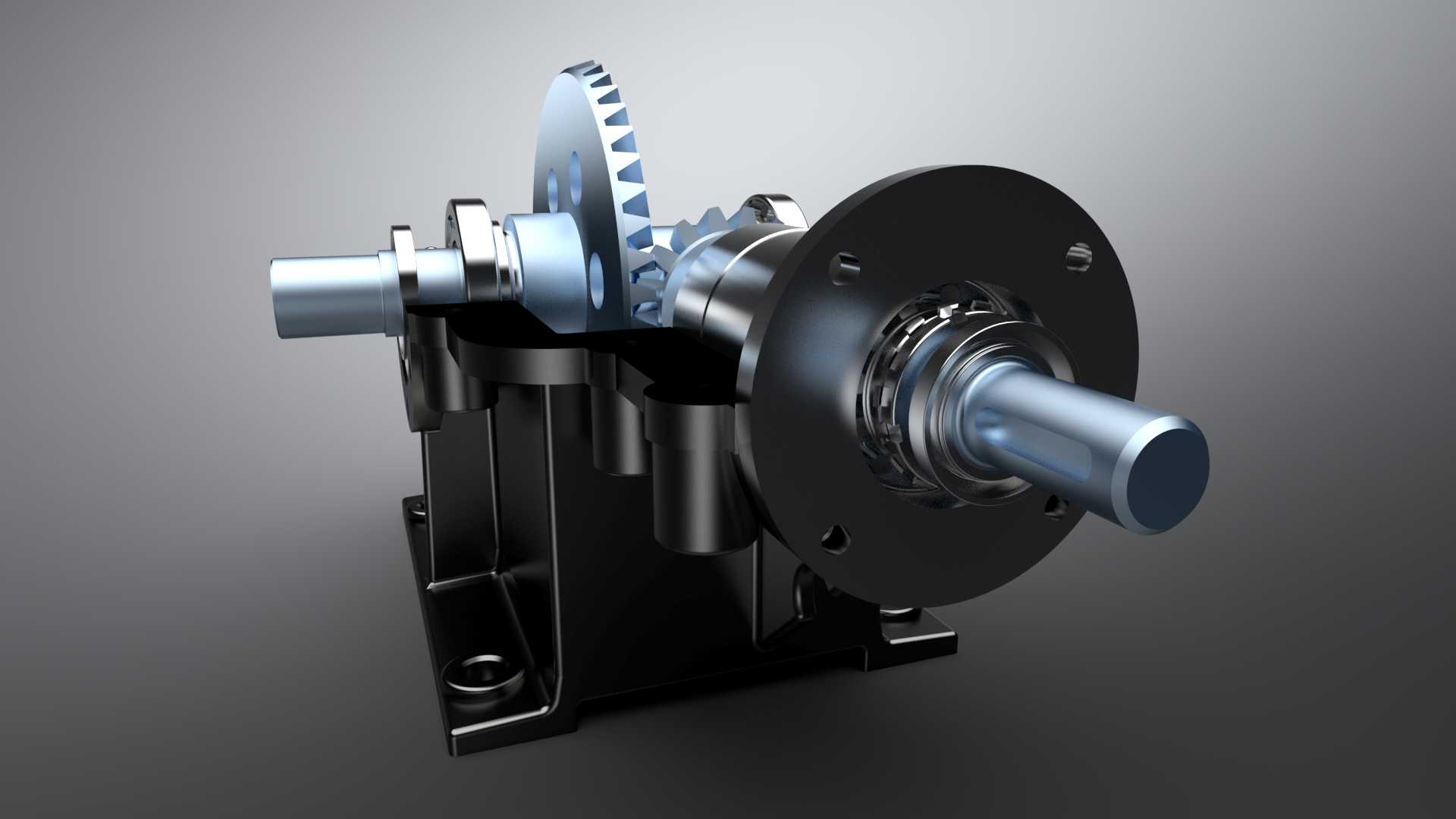

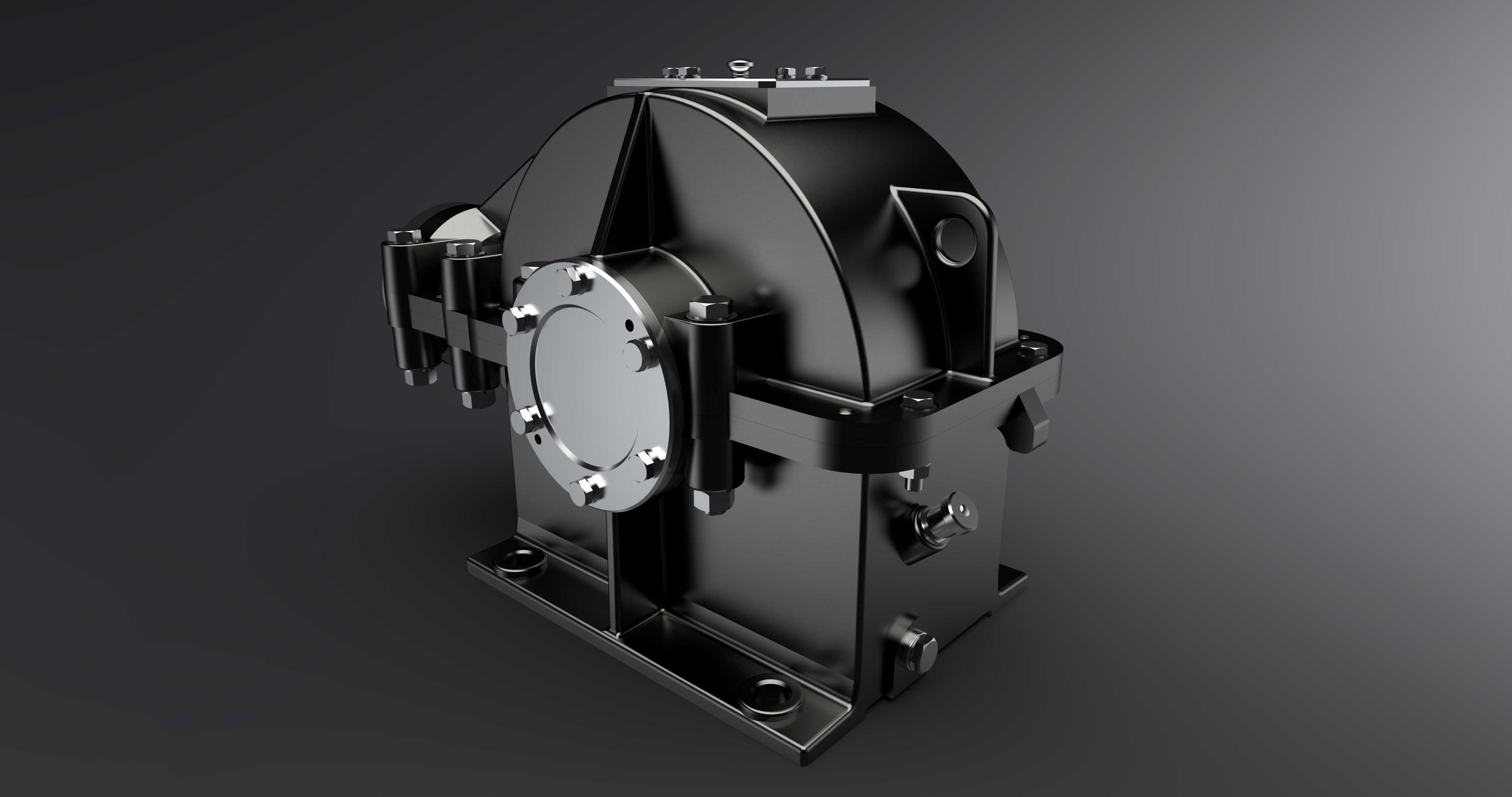

这款单级减速传动装置是工业动力传输系统中应用极为广泛的基础传动部件，主要适配中小功率的动力变速需求，常见于轻工生产线输送单元、小型物料提升设备、包装机械驱动端、农用辅助机具以及中小型机床进给机构等场景，在动力源与执行端之间承担转速匹配、扭矩放大的核心作用，能够将原动机输出的高转速低扭矩动力转换为低转速高扭矩的输出动力，满足工作端的负载运行需求。从功能特性来看，该装置采用单级圆柱齿轮啮合传动结构，传动效率稳定，运行过程中振动与噪声控制表现优异，齿轮啮合侧隙经过合理设计，既可以保证传动过程的顺畅无卡滞，也能预留合理的热膨胀余量，避免长时间运行温升导致的齿面咬合磨损。装置的输入与输出轴采用同轴异侧布置，输入轴端适配常规动力源的法兰安装接口，输出轴端采用标准轴径与键槽设计，可直接对接联轴器、链轮、带轮等传动连接件，无需额外定制转接部件。在设计思路上，整体结构优先考虑装配便捷性与后期维护性，箱体采用剖分式底座结构，上下箱体通过定位销与紧固螺栓实现精准定位连接，轴承安装位预留了合理的装配公差，既可以保证轴承外圈的固定可靠性，也方便后期轴承磨损后的拆卸更换；齿轮参数经过匹配计算，齿面接触强度与齿根弯曲强度均满足常规工况下的长期运行要求，润滑方式采用油池浸浴润滑，箱体内腔预留了合理的储油空间，运行时齿轮带起的润滑油可以同时覆盖啮合齿面与轴承位置，无需额外配置复杂的强制润滑系统。从安装边界来看，装置底部采用一体化铸造的安装底座，设置有四个对称分布的地脚安装孔，孔位间距符合通用传动部件的安装尺寸规范，安装时只需将底座固定在预设的设备安装平面上，保证输入输出轴的同轴度偏差在允许范围内即可完成装配；整体外形结构紧凑，径向与轴向尺寸经过优化，不会占用过多的设备安装空间，箱体侧面预留有油位观察与换油接口，日常维护时无需拆解箱体即可完成润滑油更换与油位检查操作，能够有效降低设备运维的时间成本。
