Imbert结构木材气化产气装置

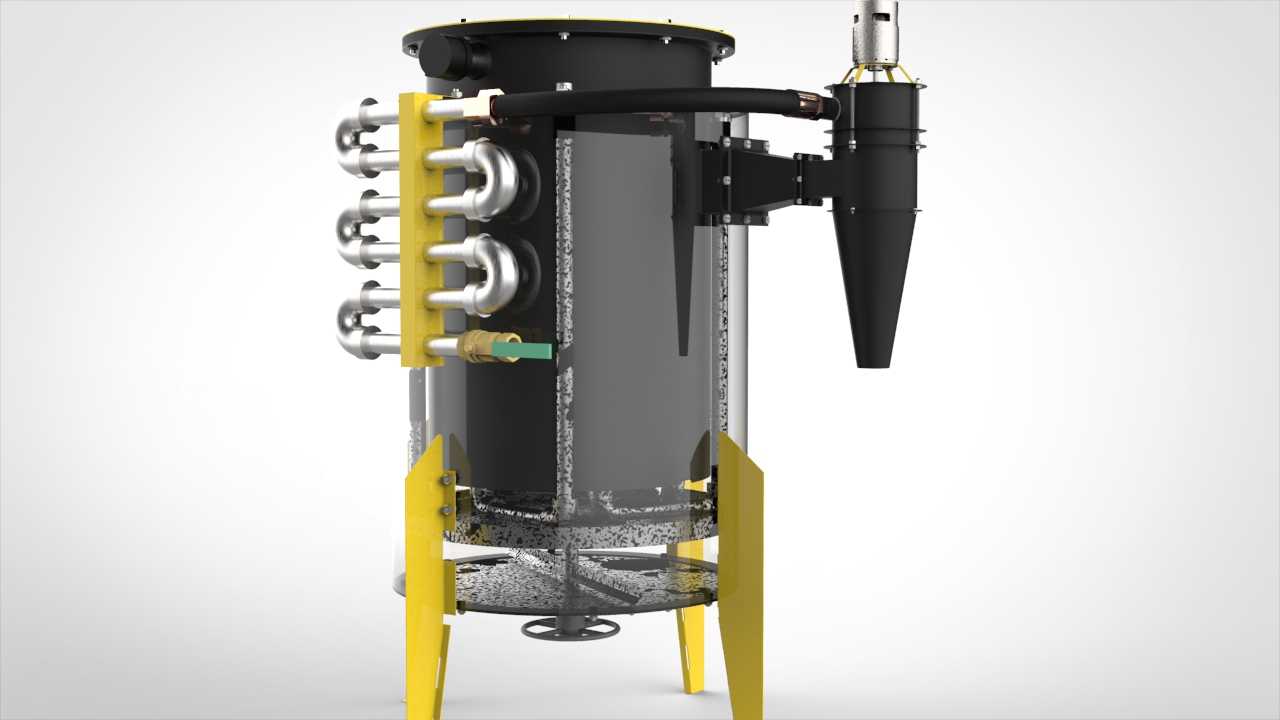

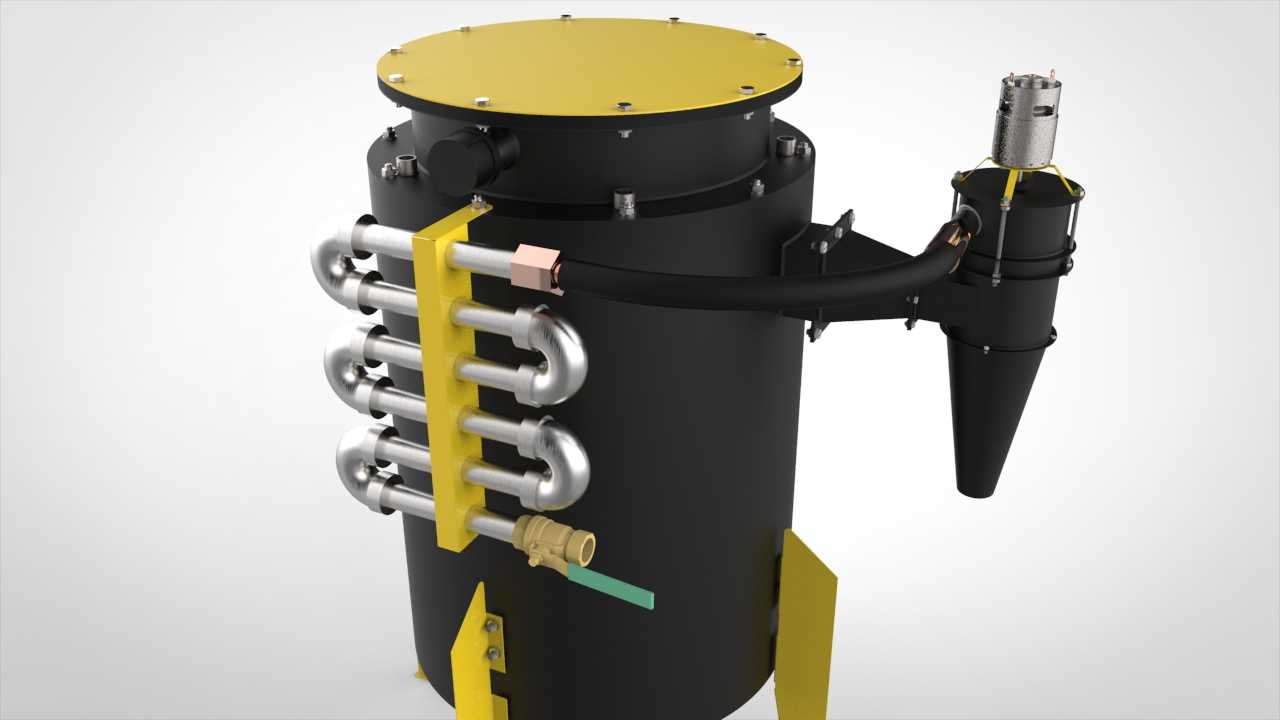

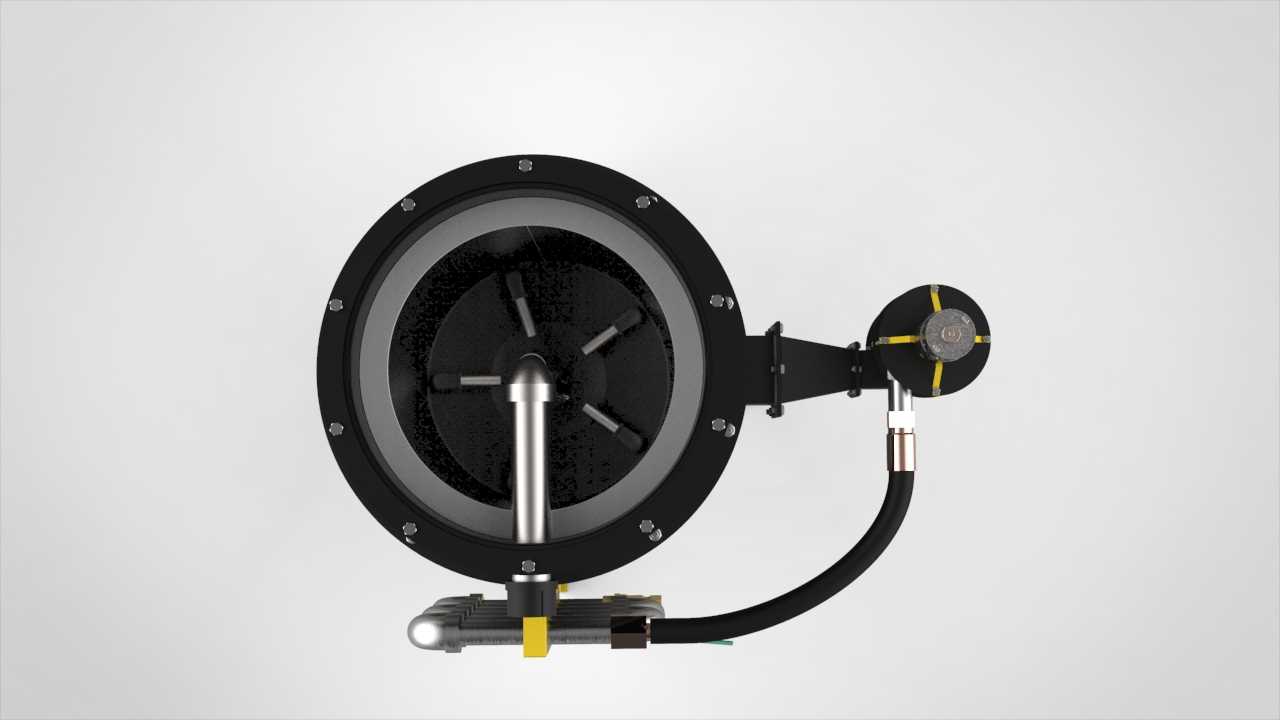

该装置面向生物质能源转化场景设计，主要应用于林木资源丰富区域的分布式能源供给环节，可将零散木材边角料、薪柴等木质原料转化为可直接燃烧利用的可燃气体，适配小型炊事供热、小型内燃机发电、偏远林区独立供能等实际使用需求，能够有效降低分散场景下的化石能源依赖，提升木质废弃物的资源化利用效率。设备整体采用立式圆柱主罐体搭配侧置旋风分离结构的布局，主罐体作为核心反应腔承担原料热解、氧化还原的全流程气化反应，顶部快开式密封端盖方便定期补料与内部检修维护，侧置的锥形旋风分离单元用于脱除产出燃气中携带的炭灰与焦油颗粒，减少后续输气管路堵塞与燃烧杂质排放。主罐体侧面排布的多组弯管换热结构，可利用反应腔外壁的高温对入炉空气进行预热，同时降低罐体表面的散热损耗，提升整体气化反应的热效率，管路接口采用标准管螺纹连接，方便现场对接输气与辅助管路。设计过程中优先考虑户外无复杂基建场景的安装适配性，罐体底部设置的支撑脚可直接固定于平整硬化地面，无需额外浇筑复杂安装基座，整体安装边界紧凑，侧置分离单元与主罐体采用一体化支架连接，运输过程中无需拆分核心部件，现场仅需对接进料、出气与排灰接口即可完成部署。设备运行时，木质原料从顶部加入反应腔后依次经过干燥、热解、氧化、还原层反应，产出的粗燃气经过侧置旋风单元脱除大颗粒杂质后，从顶部出气口输送至后续净化与使用终端，罐体下部预留的排灰接口可定期清理反应剩余的灰渣，维持反应腔内部的气流通畅。整体结构兼顾了小型气化设备的运行稳定性与维护便捷性，外露管路与结构件做了防磕碰防护设计，适配林区、乡村等非专业运维场景的长期使用需求。
