食品加工双层框架式生产机组

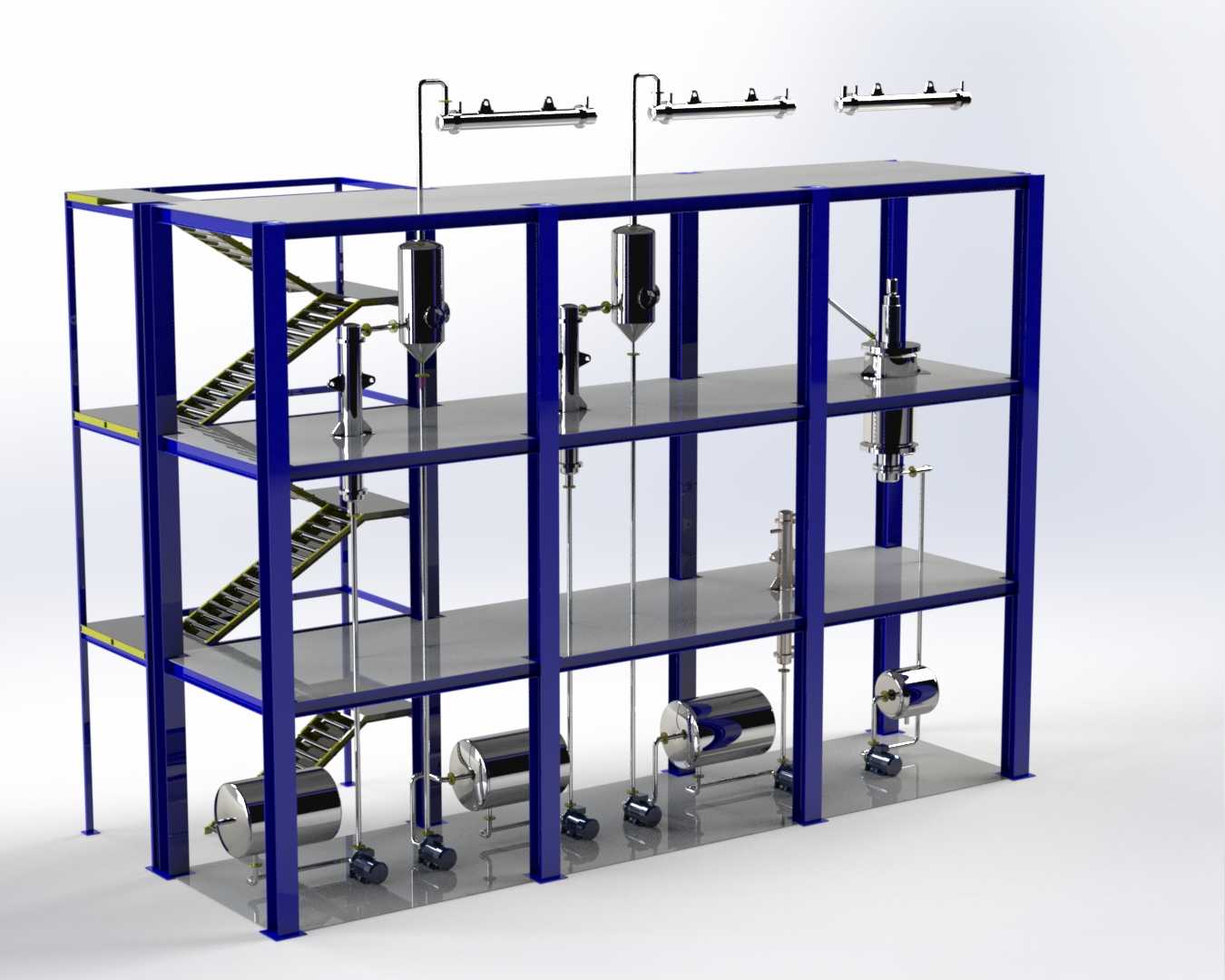

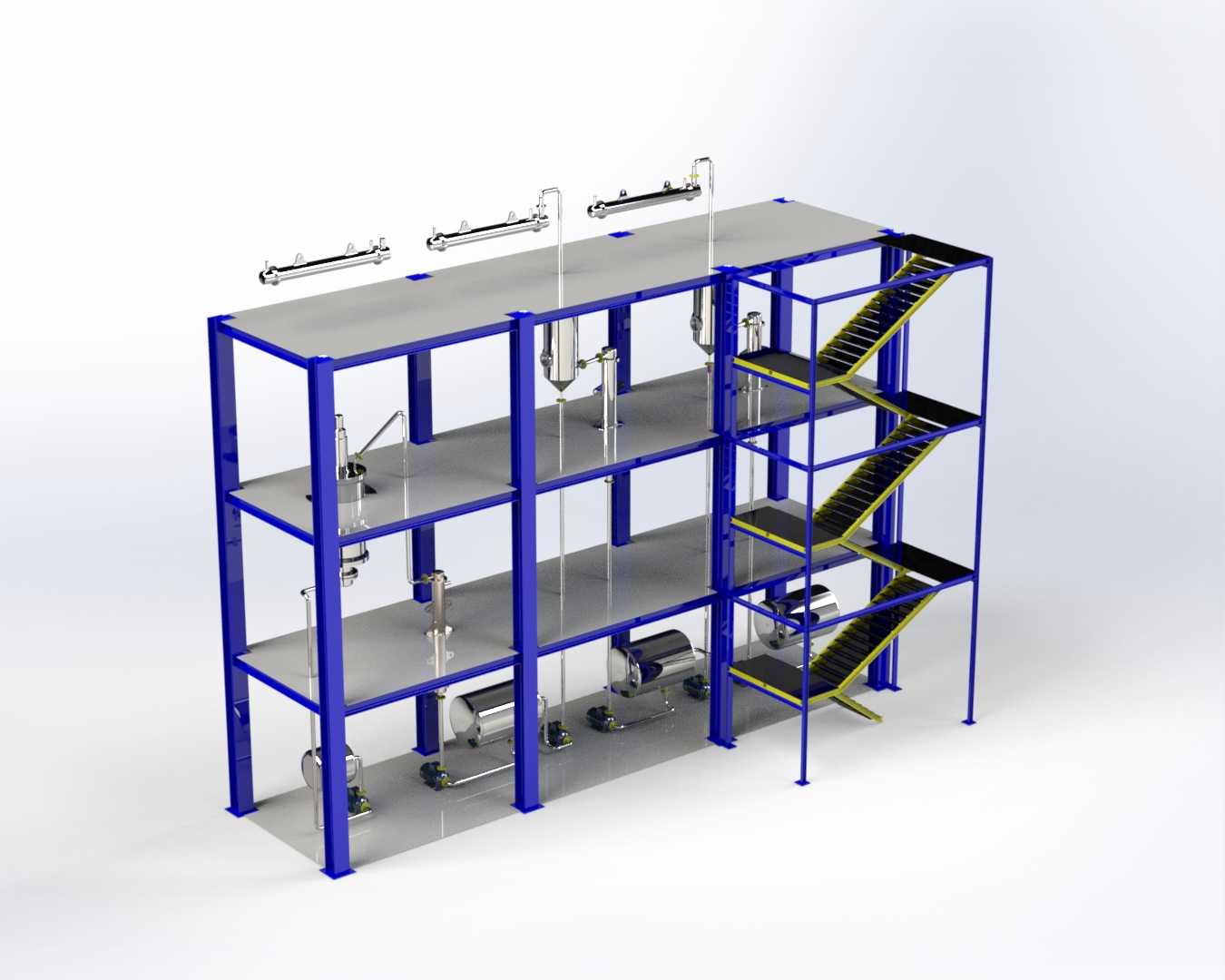

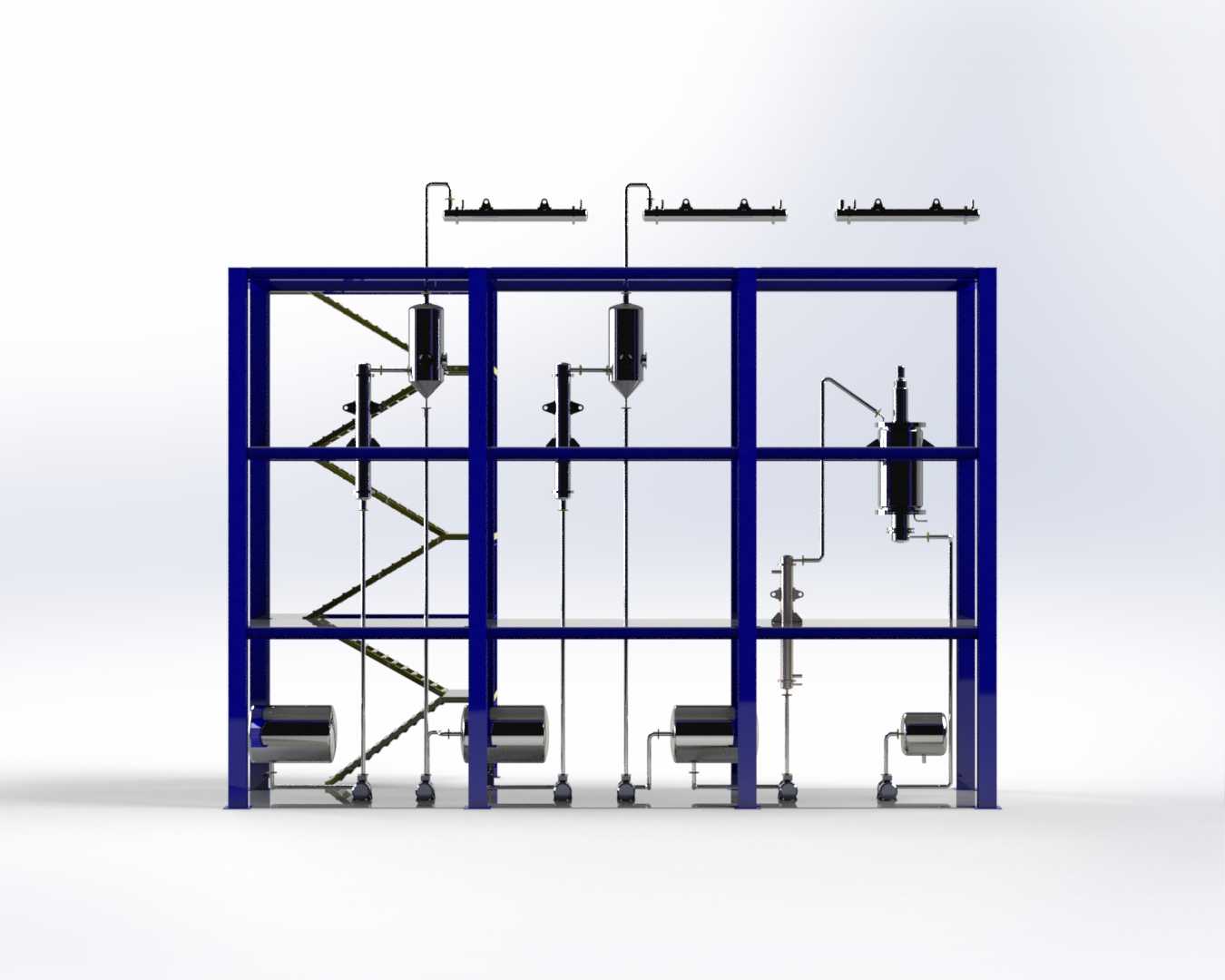

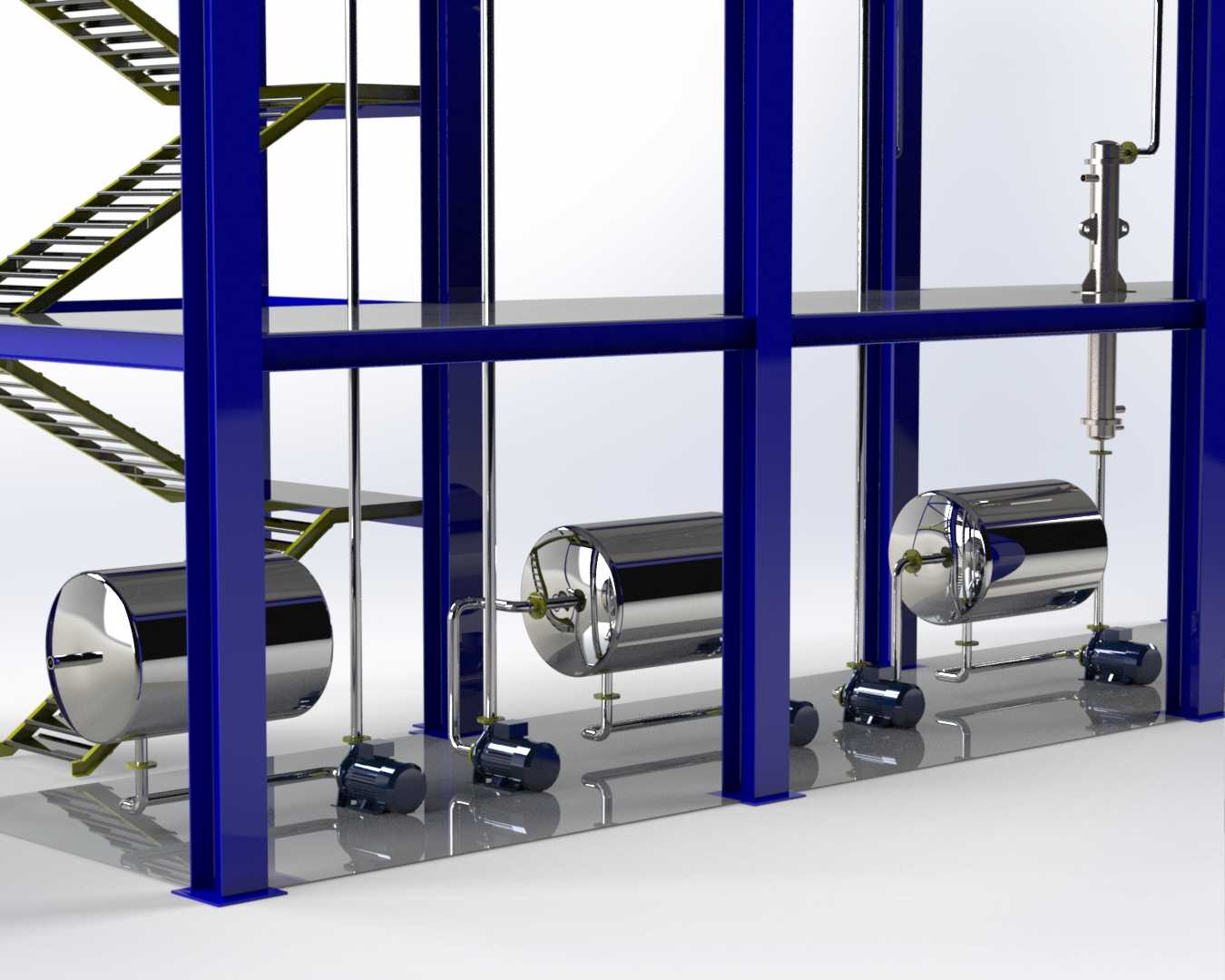

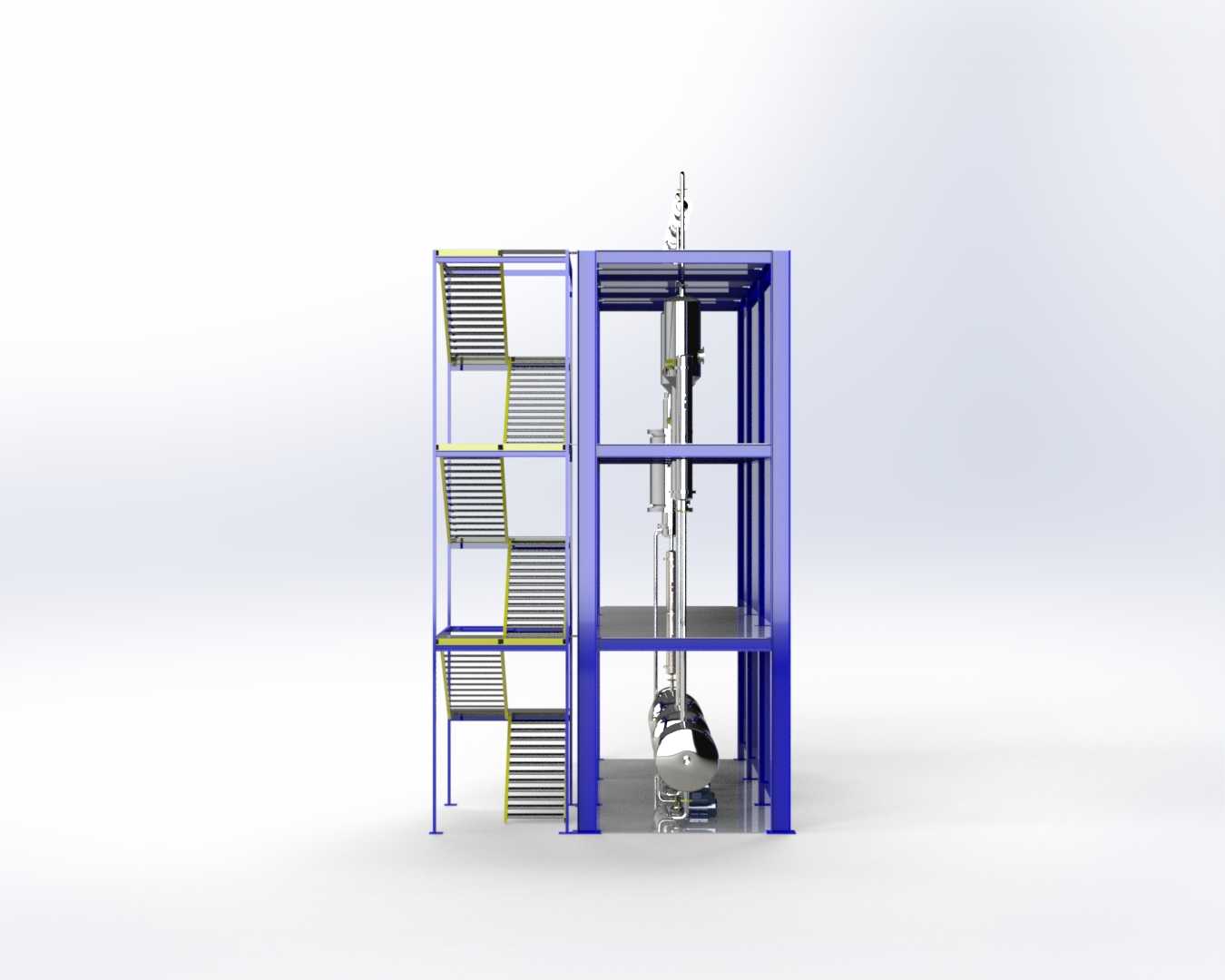

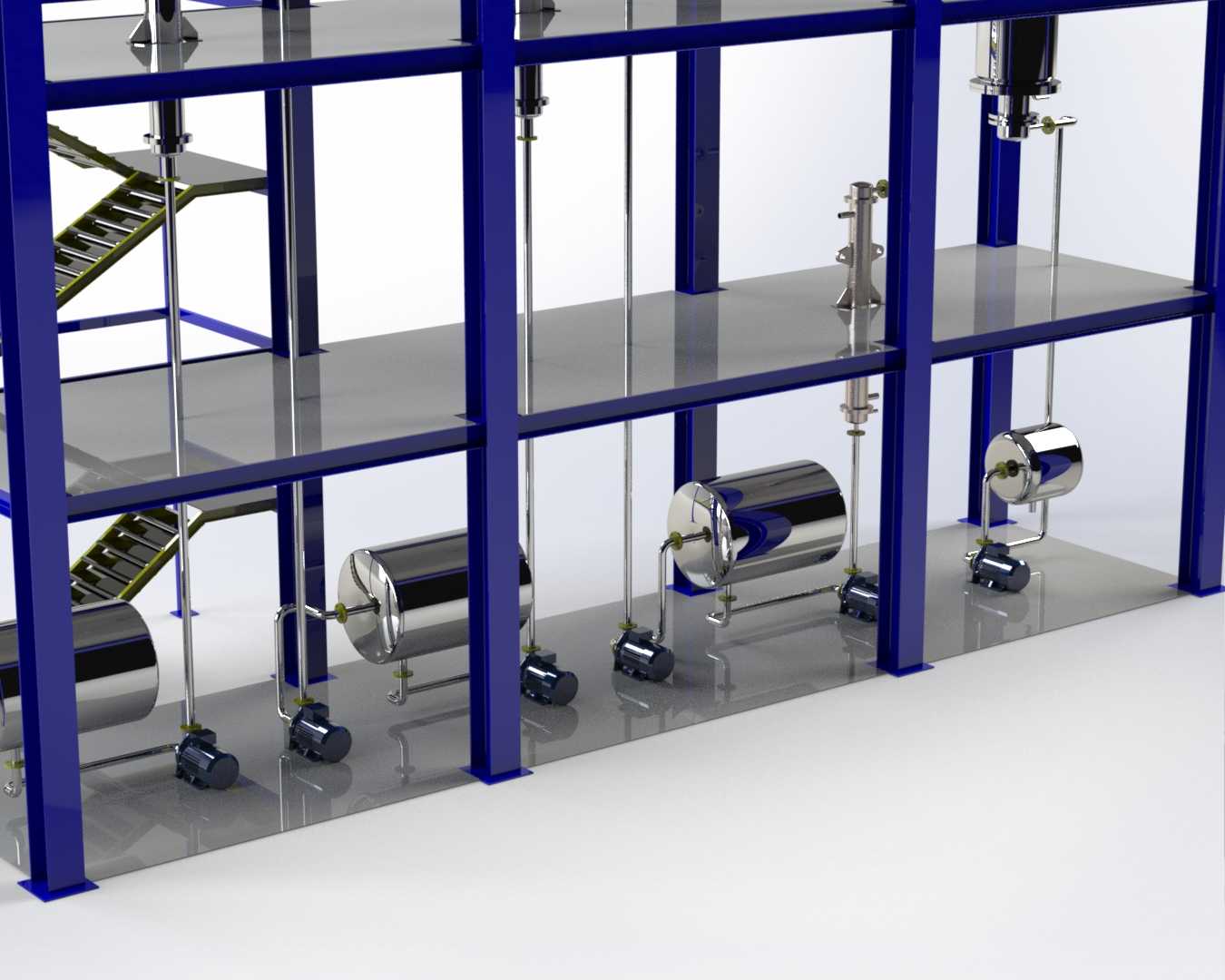

这套三维设计的生产机组，主要面向食品加工领域的液态物料预处理、暂存与转序作业场景，可适配果蔬汁、乳品、食用糖浆等多种食品原料的生产工序，既可以作为独立的物料处理单元嵌入中小型食品生产车间，也可通过管线拓展对接后续灌装、杀菌等下游生产设备，适配日处理量十吨级的中小规模食品加工产线布局需求。整套设备采用双层钢架结构作为承载主体，上层平台预留了工艺设备拓展安装位，可根据实际生产需求加装配料罐、换热器、过滤器等配套处理装置，下层空间集中布置卧式不锈钢储料罐体与物料输送泵组，充分利用垂直空间压缩车间占地面积，适配层高4.5米以上的标准工业厂房安装条件。设备的核心储料单元采用卧式镜面不锈钢罐体，罐体端盖采用标准椭圆封头结构，承压能力稳定，内壁抛光精度满足食品级卫生要求，无清洁死角，可避免物料残留滋生细菌，每台罐体配套独立的离心泵输送单元，泵体与罐体之间采用硬管加软连接的组合管线设计，既可以抵消设备运行产生的振动，也便于后期拆卸维护。支撑框架采用重型矩形型钢焊接而成，立柱底部设置带地脚螺栓孔的安装底板，可直接与车间混凝土地面固定，框架配套的斜向爬梯带防滑踏步与侧边护栏，上层平台周边设置1.2米高的安全防护栏，满足车间安全生产的防护要求，爬梯踏步采用格栅式设计，避免积液打滑。整套设备的管线布局沿立柱与平台梁体规整排布，物料管线、排空管线与阀门组件的操作位均设置在人员站立可及的高度，日常操作无需额外登高辅助，罐体底部设置排污口与取样阀，可方便生产过程中的物料检测与停机后的排空清洁作业。设计过程中充分考虑了食品生产车间的动线需求，设备整体外轮廓规整，无外凸的尖锐结构，相邻泵组之间预留了足够的检修空间，可满足日常运维时工具操作与部件更换的空间需求，框架的载荷设计预留了1.5倍的安全余量，可承载上层加装设备与满料罐体的总重量，避免长期运行出现结构形变。
