船用抗汽蚀叶轮结构三维设计

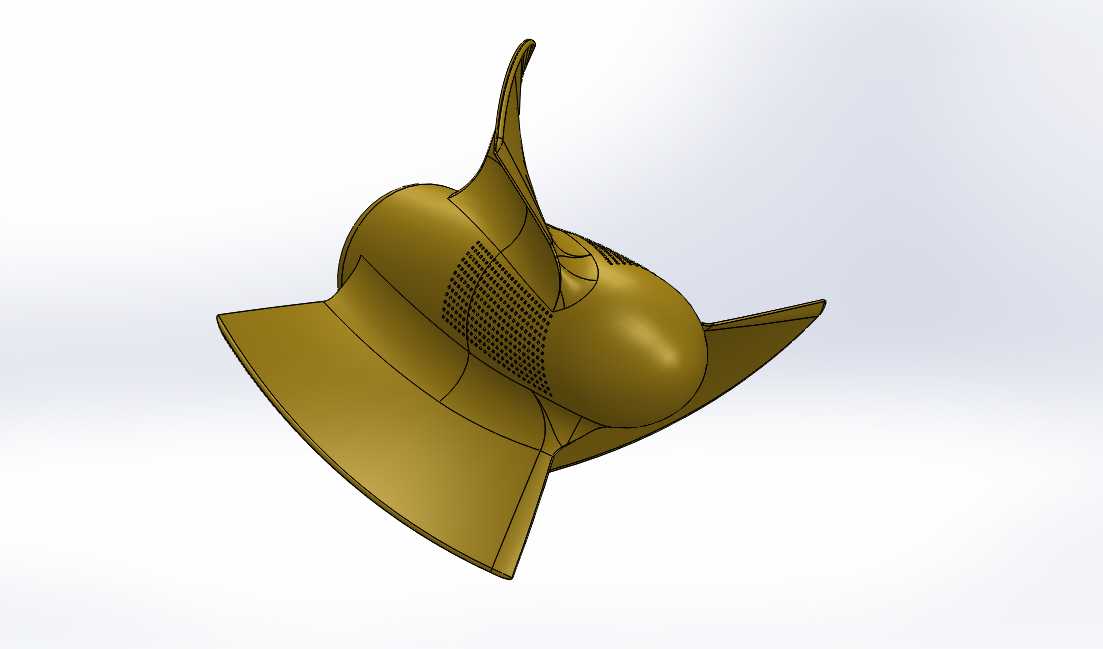

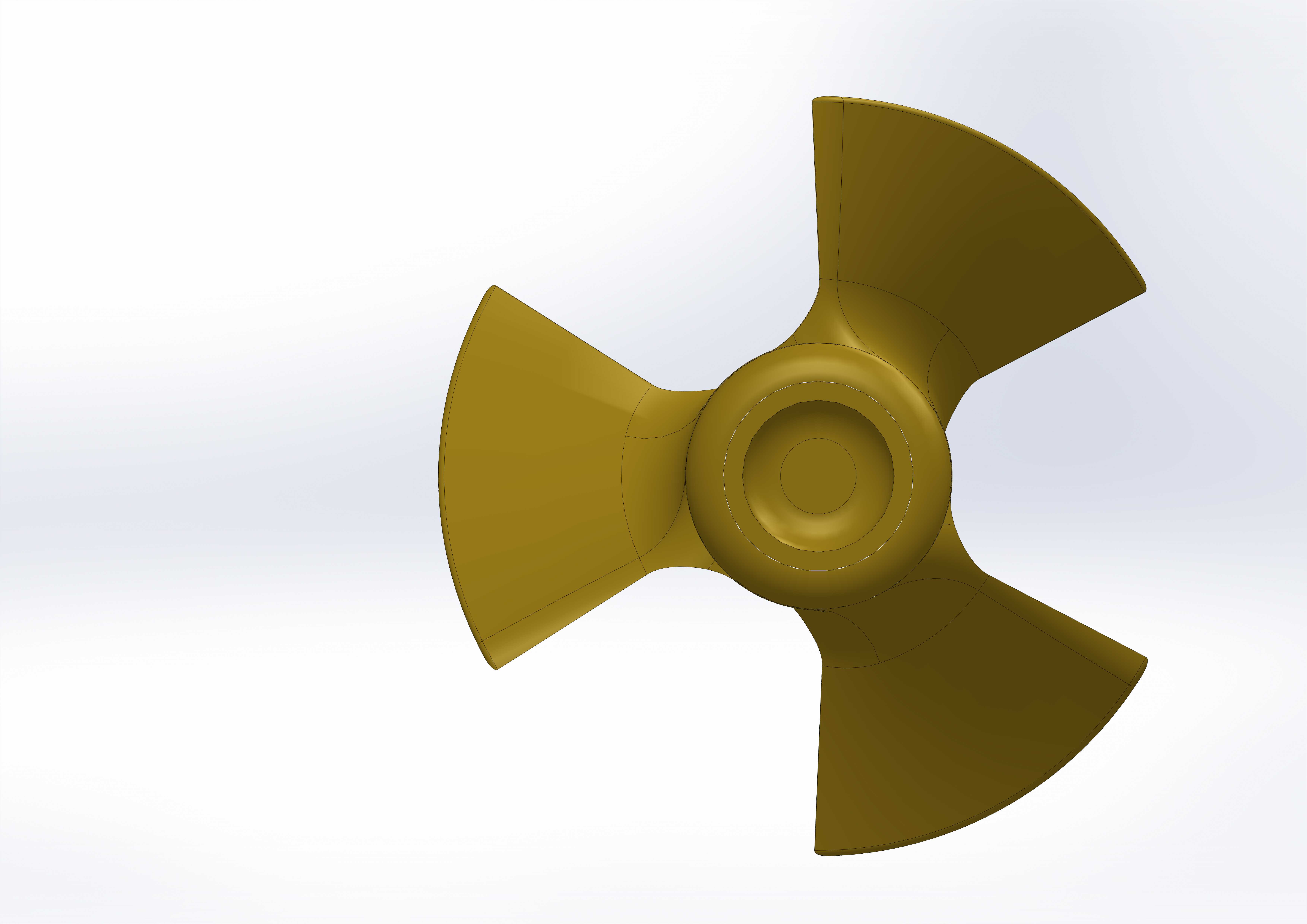

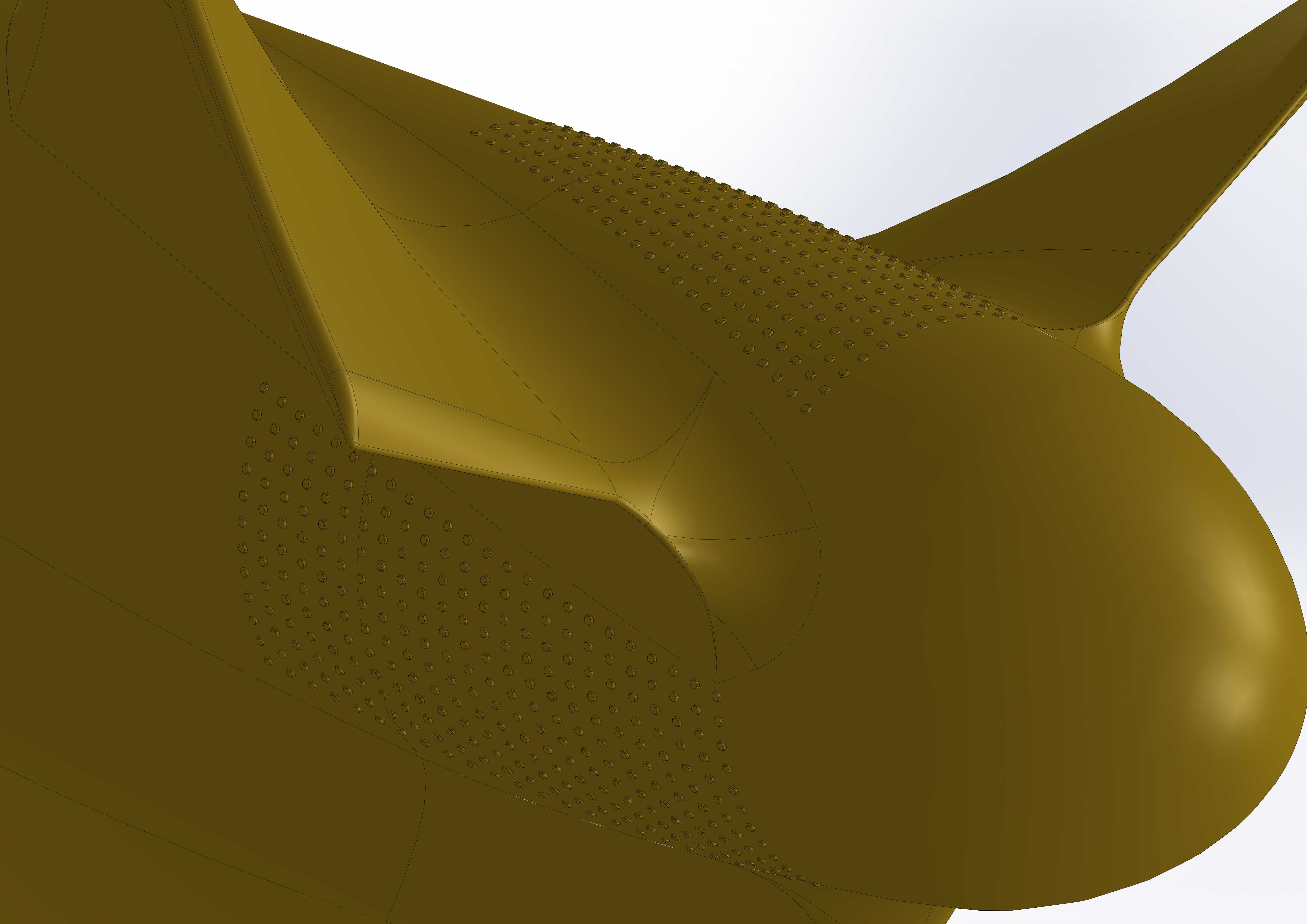

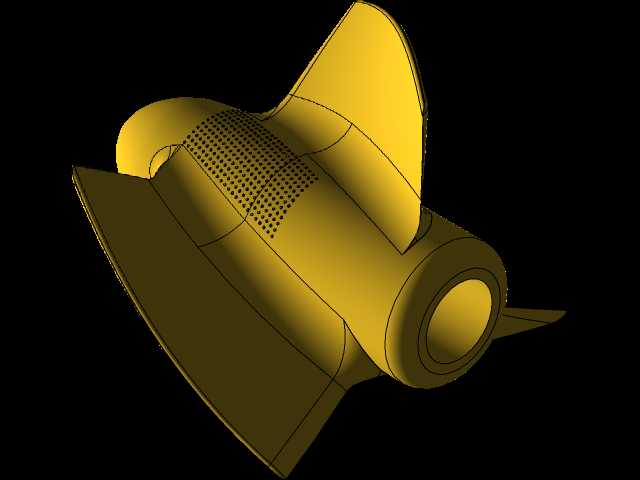

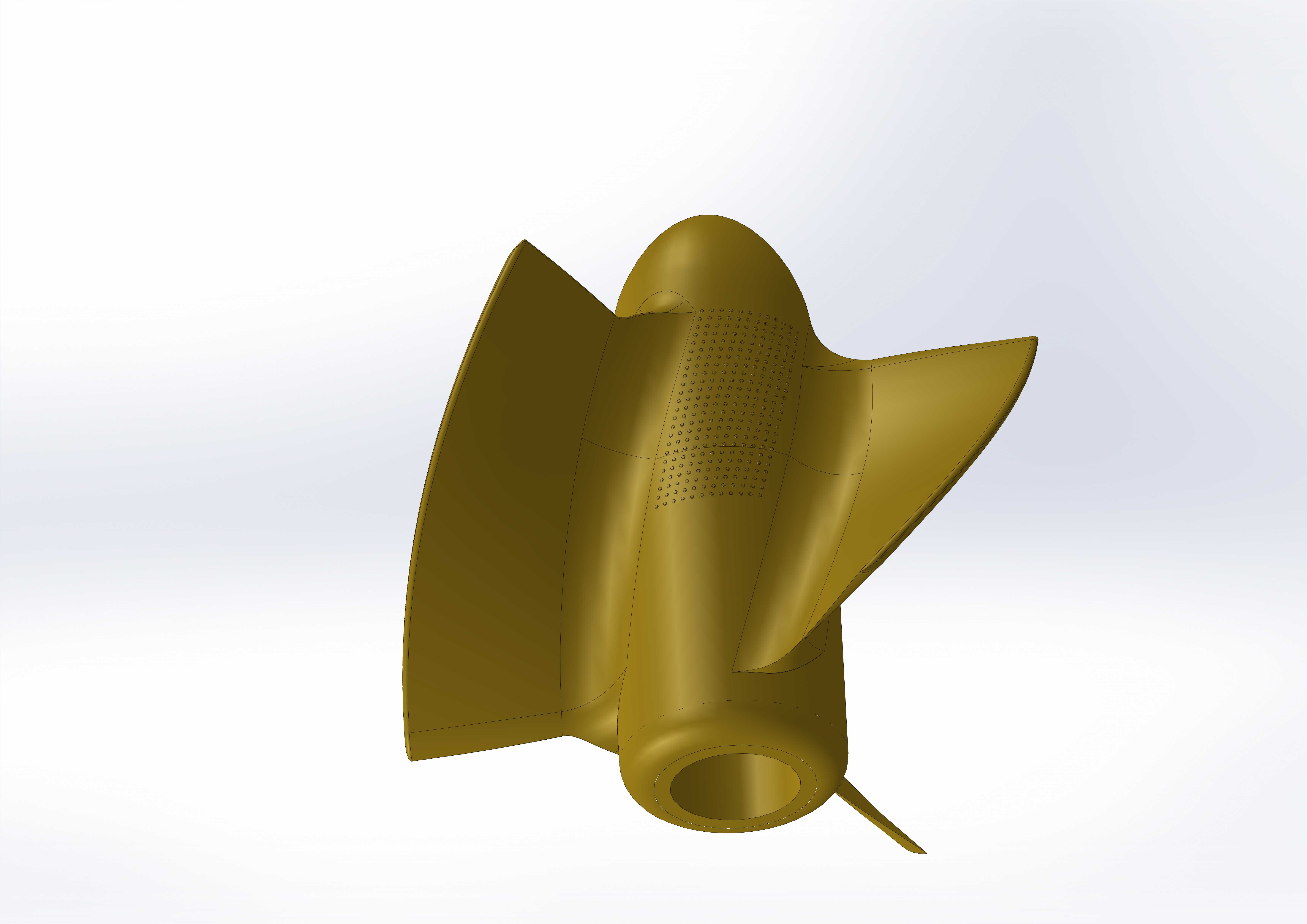

该叶轮主要应用于船舶舱底排水、压载水输送、冷却循环等船用水力输送场景，是船用离心泵的核心过流做功部件，直接决定泵组在船舶复杂航行工况下的运行稳定性与输水效率。在船舶实际航行过程中，泵组往往需要面对吸程波动、介质含杂、工况负荷频繁切换的复杂运行条件，传统叶轮极易在叶片进口边、轮盖内侧区域产生局部低压区，当局部压力低于输送水体的饱和蒸气压时，就会滋生大量汽泡，汽泡随水流进入高压区后瞬间溃灭，形成高频微射流持续冲击叶轮表面，长期运行会造成叶轮表面点蚀、蜂窝状剥落甚至叶片裂纹，不仅会大幅降低泵组输水效率，还会引发机组振动、噪音超标等问题，严重时甚至会造成泵组停机，影响船舶航行安全。这款抗汽蚀叶轮在设计阶段就围绕汽蚀抑制核心目标展开优化，首先对叶片进口边进行了延伸修型，适当增大了叶片进口过流面积，降低了叶片进口处的水流相对速度，同时优化了叶片进口冲角，让水流能够更平顺地进入叶轮流道，减少进口处的局部低压区生成概率；其次对叶片型线采用了变曲率光滑过渡设计，从进口到出口的叶片角度按照流体流动轨迹做连续渐变调整，避免流道内出现局部脱流、漩涡等不良流态，让水流在整个叶轮流道内的压力分布更均匀，减少压力骤降区域；在轮盖靠近叶片进口的区域设计了细密的凹坑微结构，当水流经过该区域时，微结构会在近壁面形成微小的受控紊流层，避免近壁面水流与主流出现速度断层，降低快速旋转时近壁面的压降幅度，从根源上削弱汽泡生成的压力条件。叶轮整体采用带锥形进口导流段的结构设计，进口端的导流弧面能够引导来流平顺进入流道，减少进口冲击损失；叶片采用大弧度扭曲设计，兼顾大流量工况下的过流能力与小流量工况下的运行稳定性，能够适应船舶泵组工况频繁切换的使用需求；轮盘与轮盖的连接过渡位置均采用大圆角光滑过渡，避免应力集中，同时减少水力损失。在安装边界上，叶轮后端设置了标准的轴孔与键槽配合结构，能够匹配常规船用离心泵的主轴安装尺寸，叶轮出口直径、进口直径、流道宽度等参数均适配对应流量扬程参数的船用泵腔体安装空间，安装时无需对泵体结构做额外改造，可直接替换同参数的传统叶轮，装配后能够有效降低泵组的必需汽蚀余量，提升泵组在高吸程、变工况下的抗汽蚀性能，延长叶轮的使用寿命，降低船舶泵组的维护频次与运维成本，保障船舶水力系统的长期稳定运行。
