集成齿轮箱的工业流体输送旋转泵结构

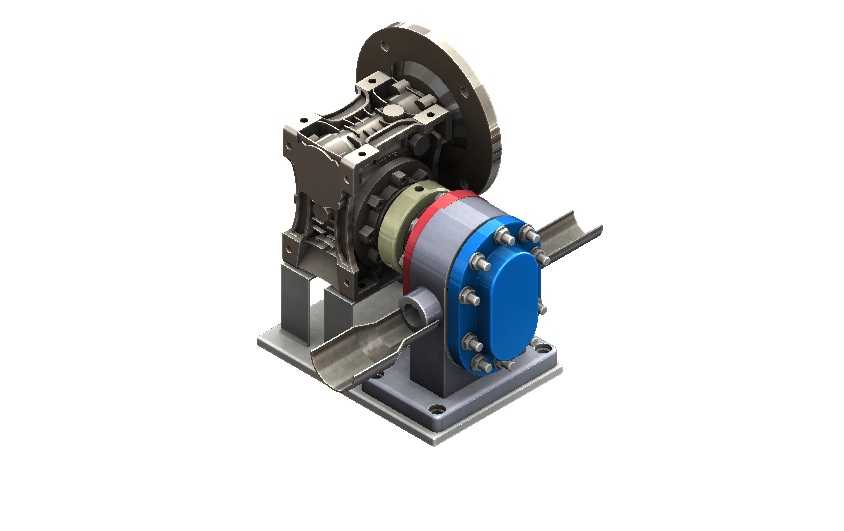

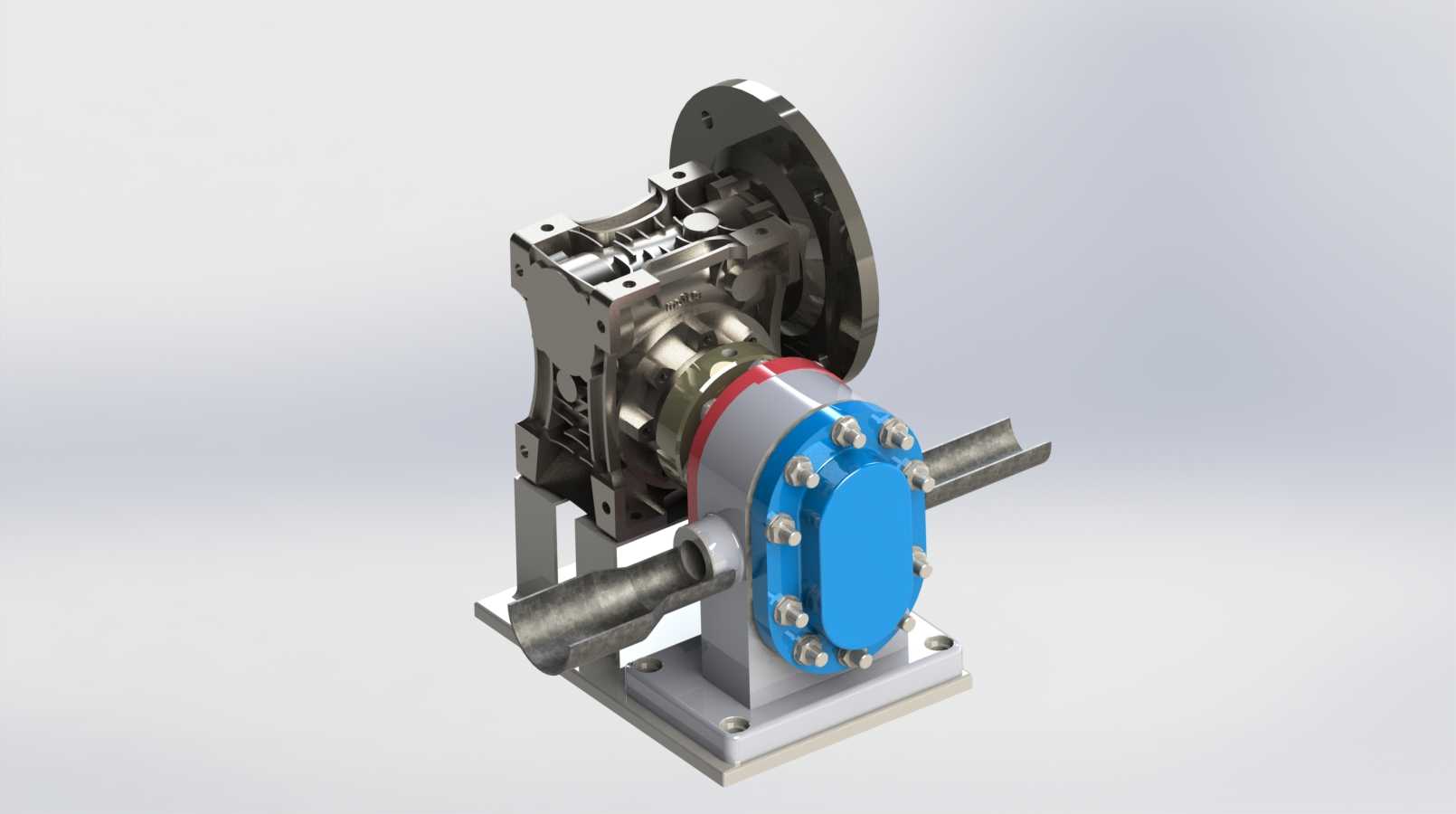

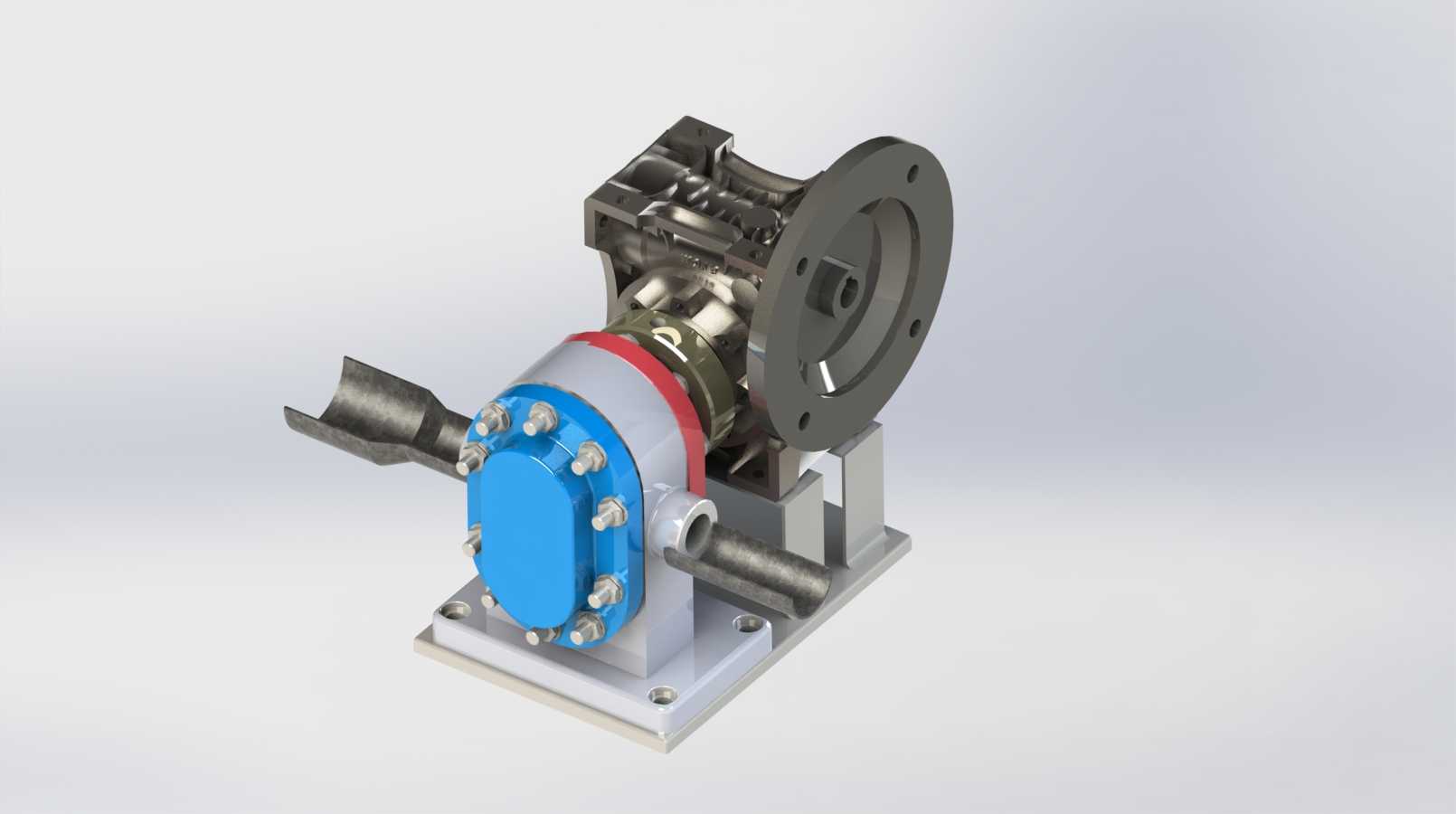

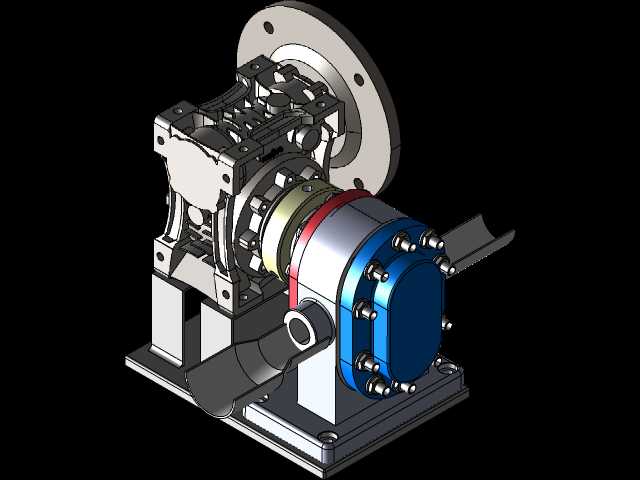

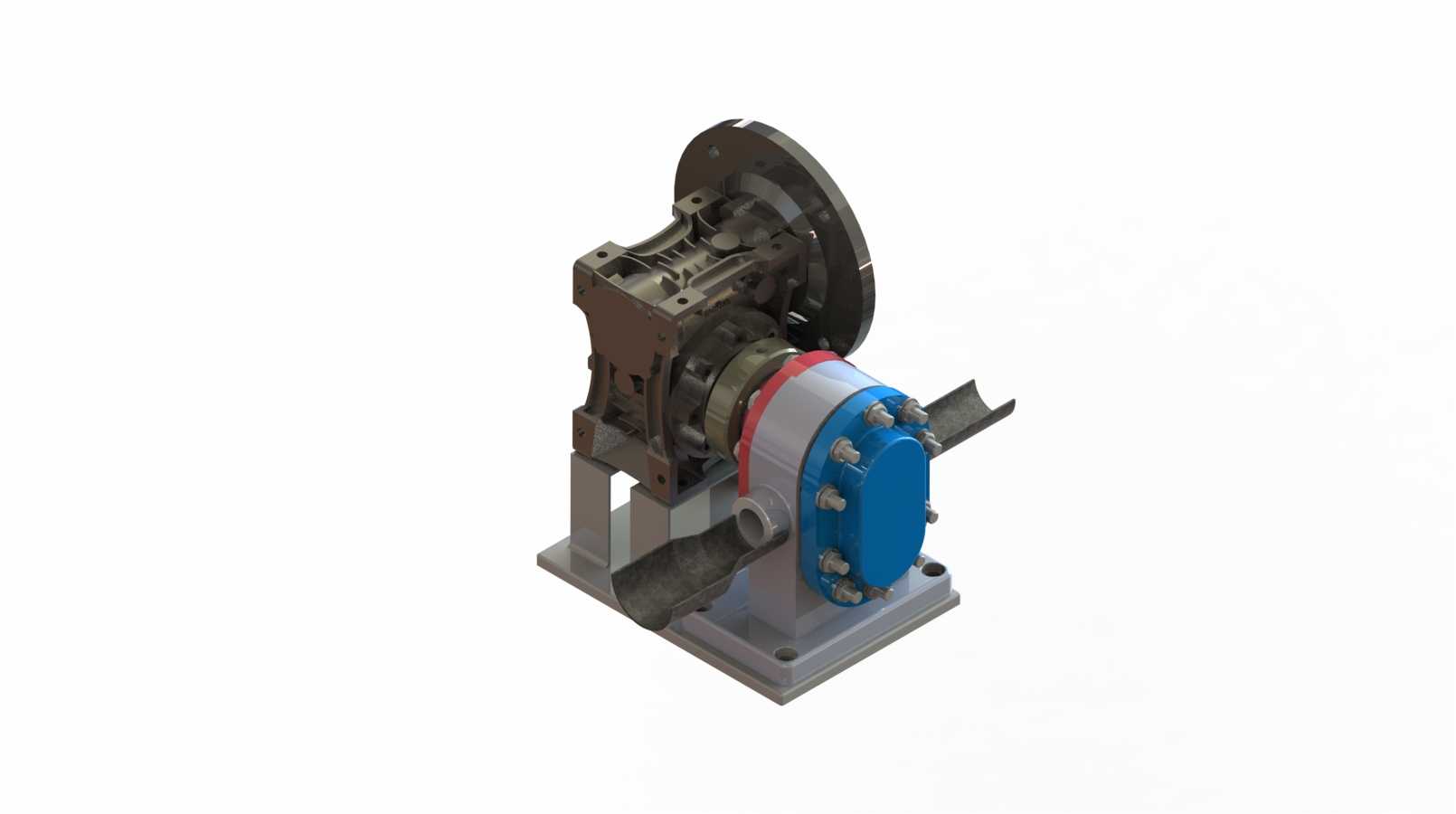

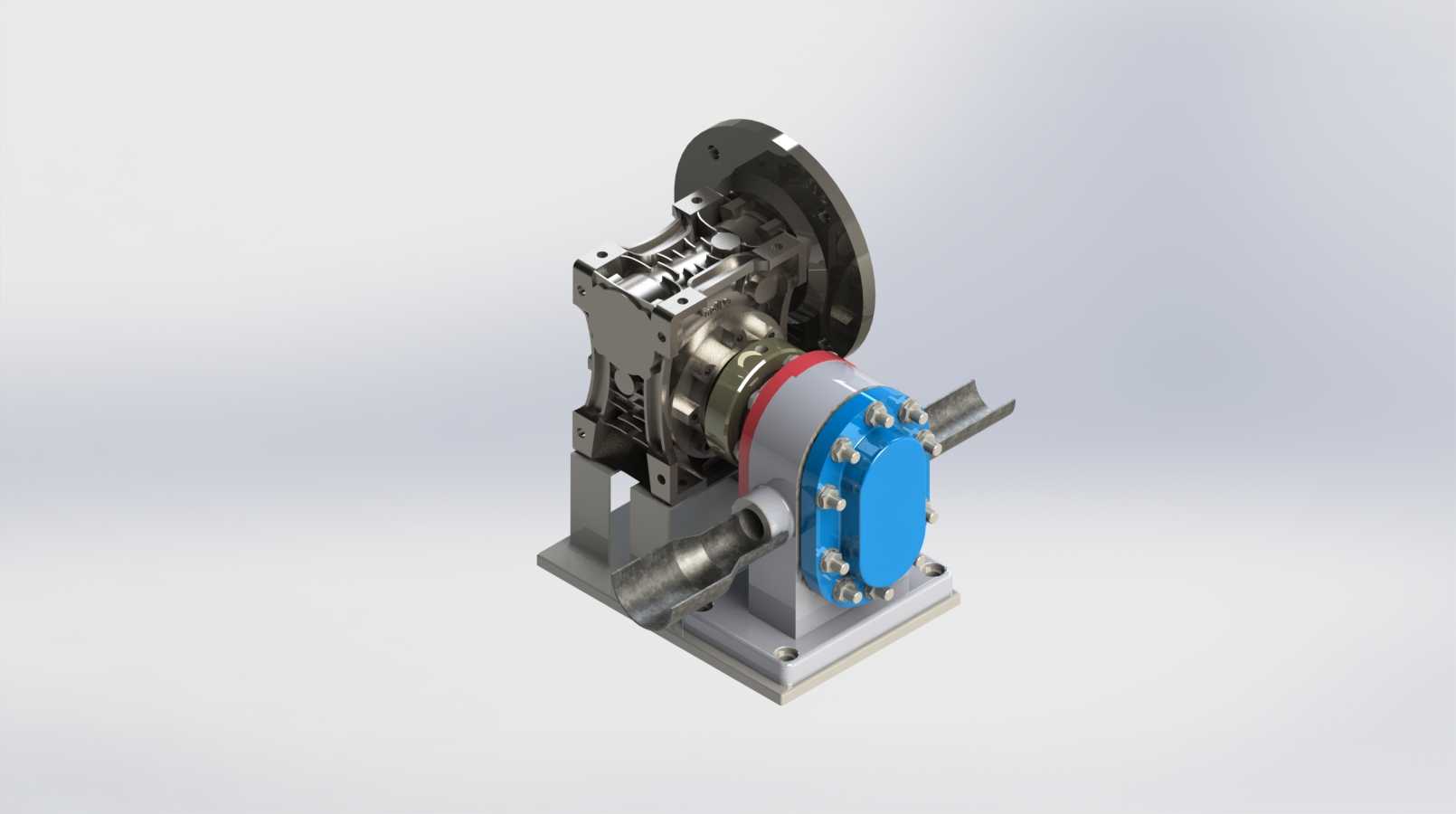

这款集成齿轮箱的旋转泵，主要面向重型工业流体输送场景设计，可适配多类流体介质的长周期稳定输送作业，常见应用于化工流程物料输送、冶金行业冷却循环介质供给、重工设备润滑系统供油、市政给排水增压等工况，能够在连续高负荷的作业环境下保持稳定运行，适配多尘、有轻微振动的工业车间安装环境。设备整体采用一体化集成设计思路，将减速齿轮箱与泵体直接刚性连接，省去了额外的联轴器对接结构，既缩减了设备整体的安装占用空间，也减少了传动环节的功率损耗，同时降低了多组件对接带来的同轴度误差风险，提升了整体传动效率。齿轮箱部分采用铸铁壳体结构，内部设置多级啮合齿轮组，可匹配感应电机的高转速输入，将转速调整至1150-1450转/分的泵体工作区间，齿轮箱壳体预留了标准安装法兰，可直接对接市面常规规格的感应电机输出端，无需额外定制转接配件。泵体部分采用侧进侧出的流道设计，进出液口设置为标准扁形接口，可快速对接工业现场的金属输送管道，泵腔内部设置旋转推送结构，运转时可形成稳定的流体推送力，实现多类流体的连续无脉动输送，避免输送过程中出现介质断流、压力波动过大的问题。设备底部设置一体化铸铁安装底座，底座上预留四个对称分布的螺栓固定孔，可直接通过膨胀螺栓或紧固螺栓固定在混凝土基础或钢制安装机架上，安装时仅需保证底座水平度即可，无需额外搭建复杂的支撑结构。整体结构设计兼顾了耐用性与维护便捷性，泵体端盖采用多螺栓均匀紧固的密封结构，拆解时仅需拆卸端盖固定螺栓即可快速检查泵腔内部构件的磨损情况，齿轮箱壳体也预留了注油与排油口，可定期更换齿轮润滑油，延长设备整体使用寿命。设备的传动部件全部封闭在壳体内部，可避免工业现场的粉尘、碎屑进入传动啮合区域，减少构件磨损速率，适配重型工况下的长时间循环作业需求，整体结构紧凑，安装边界规整，可直接嵌入现有工业流体输送管线中使用，无需对现有管线进行大规模改造。
