壁挂式工业配电箱钣金结构设计方案

这款配电箱是面向工业低压配电场景设计的钣金壳体结构，主要应用于工厂车间动力配电、楼宇公共区域供电分路、小型设备集群供电管控等场景，承担电能分配、线路过载保护、漏电防护以及电气元件承载防护的核心作用，能够为内部安装的断路器、漏电保护器、接线端子排等电气元件提供稳定的安装载体，同时隔绝外界粉尘、潮气以及意外触碰带来的安全隐患，保障配电回路长期稳定运行。

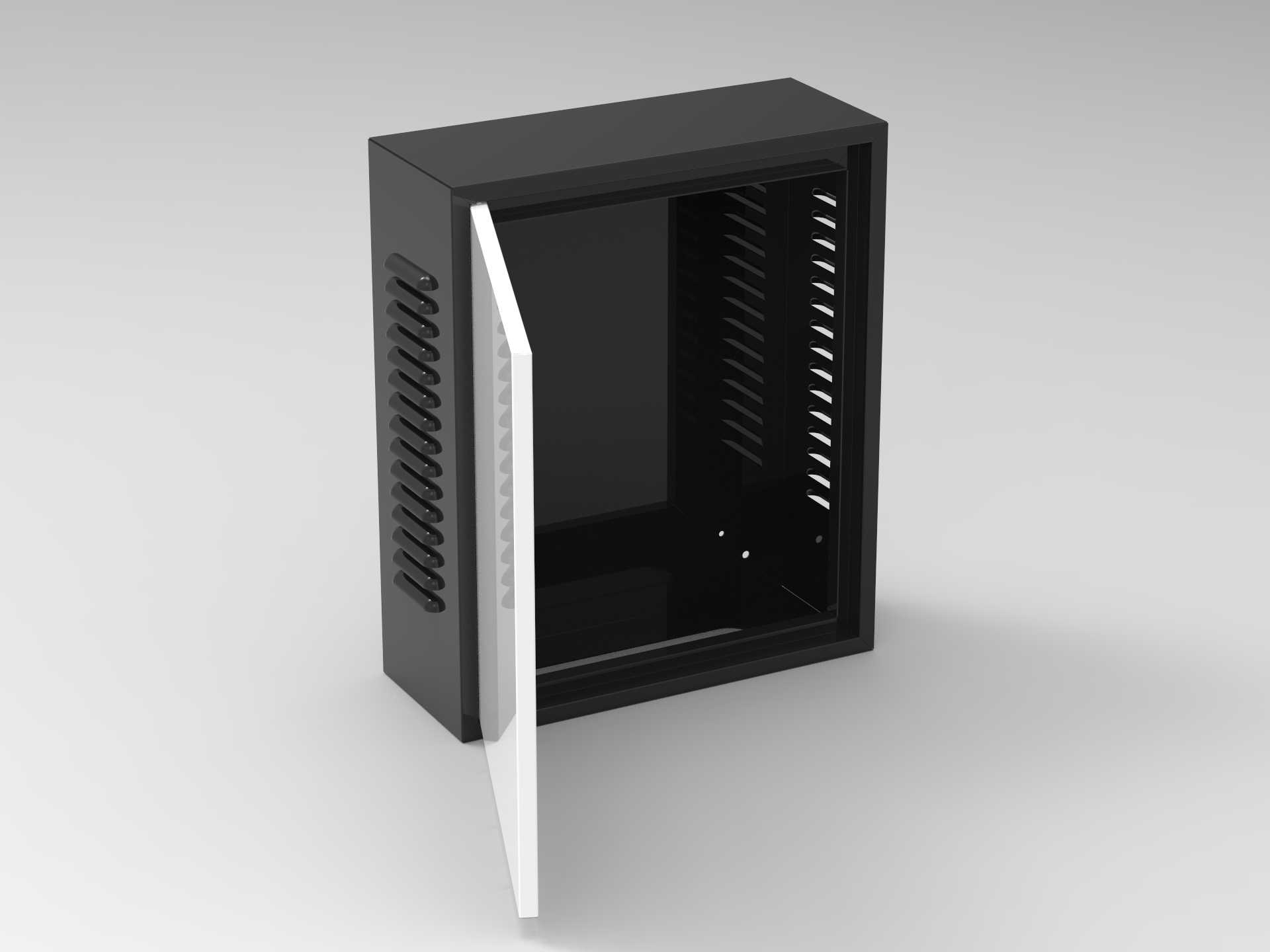

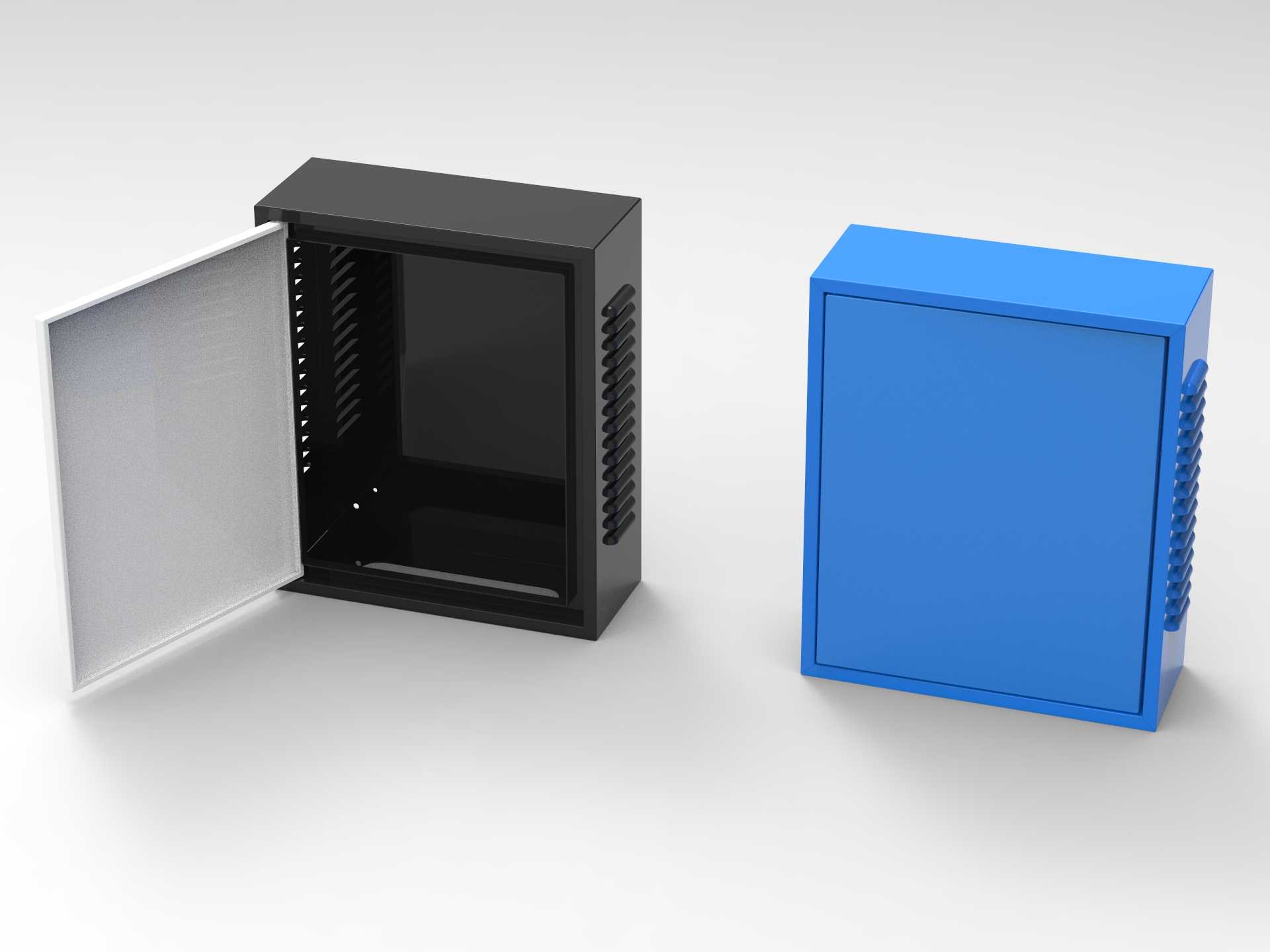

在功能特性设计上，这款箱体采用单开门侧开结构，门体与箱体通过隐藏式铰链连接，开合角度可满足内部元件安装与日常检修的操作空间需求，门体边缘做了折弯翻边处理，闭合后可与箱体边框形成贴合的密封结构，减少粉尘与飞溅液体进入箱体内部的概率。箱体左侧设计了一体化冲压成型的散热格栅，格栅采用向下倾斜的百叶结构，既可以保证箱体内部电气元件工作产生的热量能够自然对流排出，避免内部积热导致元件寿命缩短，又能防止上方滴落的液体直接进入箱体内部。箱体内部两侧设计了连续的安装条冲孔结构，可根据内部安装元件的尺寸灵活调整安装导轨的固定位置，适配不同规格、不同数量的配电元件安装需求，无需额外焊接固定点位，提升装配的灵活度。箱体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，安装孔位做了沉台处理，固定后螺栓头部不会突出箱体背部，保证箱体安装后与安装面贴合平整，减少安装间隙带来的晃动风险。

在设计思路上，这款配电箱整体采用等壁厚钣金折弯成型工艺，所有边角位置都做了圆角钝化处理，避免加工、安装以及后期检修过程中尖锐边角划伤操作人员，所有折弯边都做了加强筋结构处理，在不增加板材厚度的前提下提升箱体整体的结构强度，减少板材薄带来的形变问题，让箱体长期使用不会出现门板变形、边框翘曲的问题。箱体的安装边界设计充分考虑了常规壁挂安装的空间需求，整体深度控制在合理范围内，既能够容纳常规厚度的配电元件与接线空间，又不会因为箱体过深导致安装后突出墙面过多，占用不必要的通道空间，适配大多数工业与民用场景的墙面安装空间要求。门体与箱体之间预留了锁具安装位置，可根据使用需求加装机械锁具，避免非专业人员随意打开箱体触碰带电部件，提升配电使用的安全性。
