壁挂式电气开关接线防护箱体结构设计

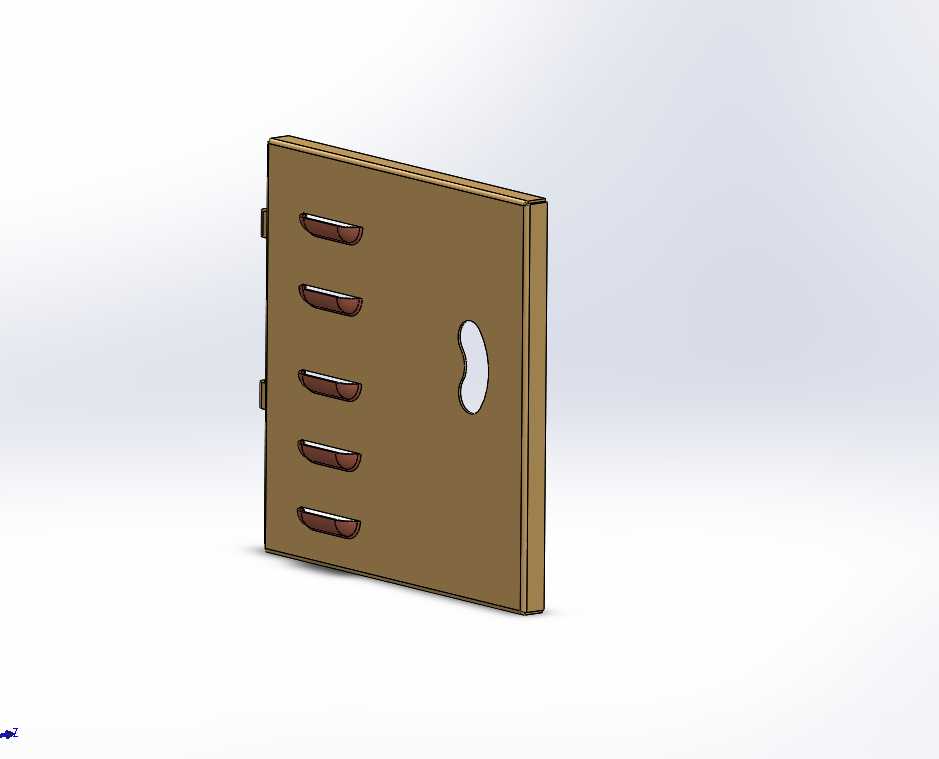

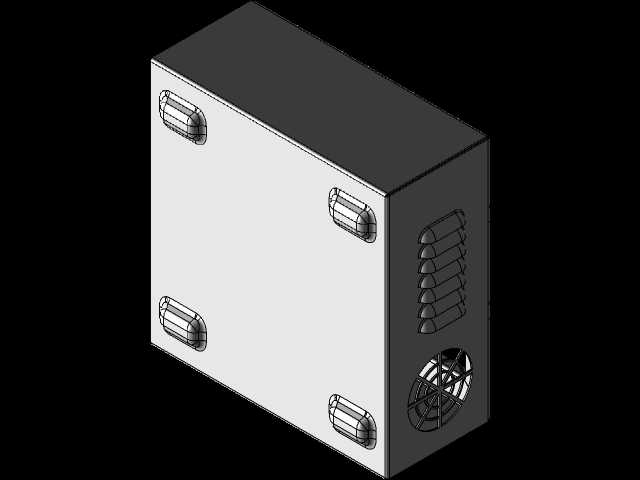

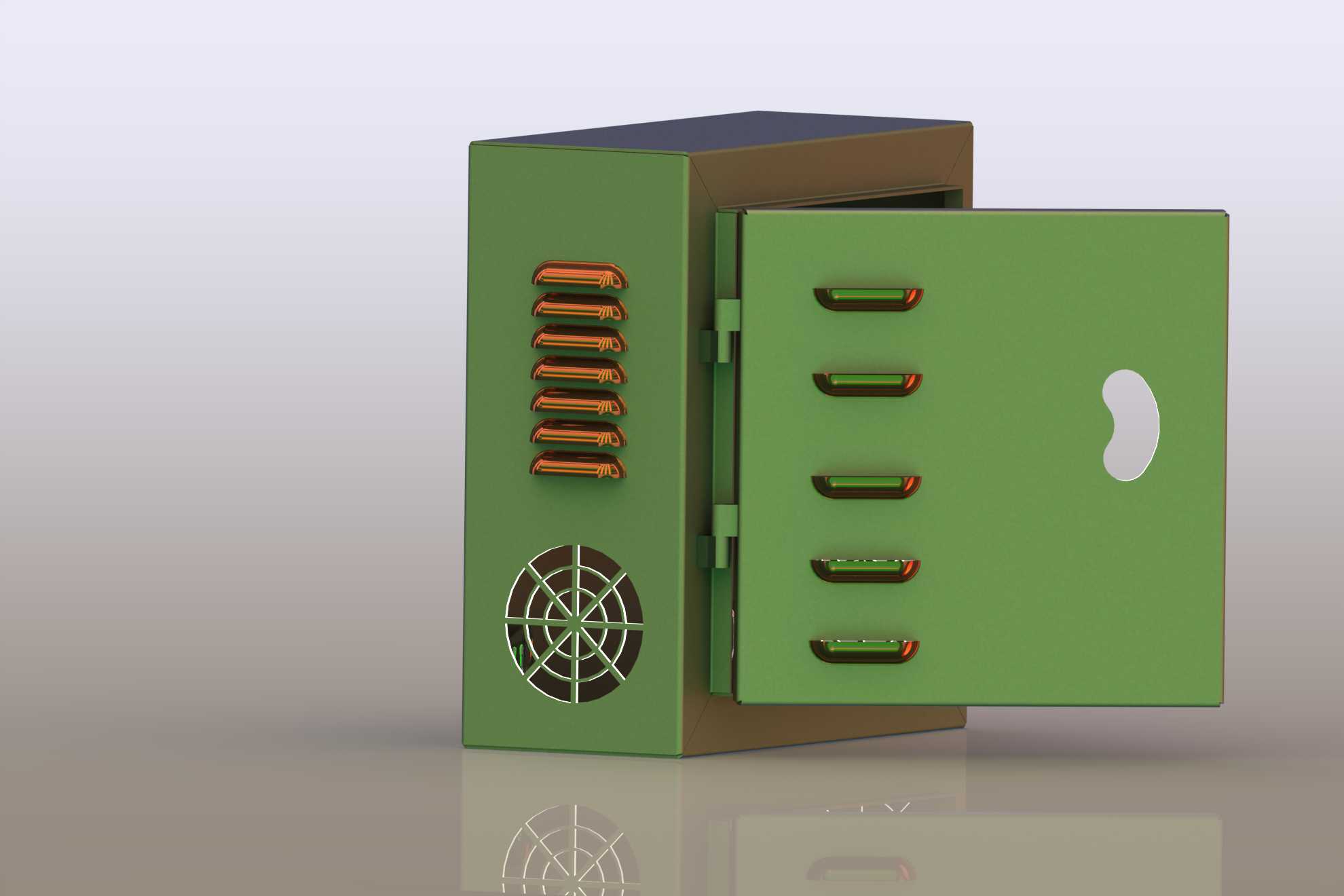

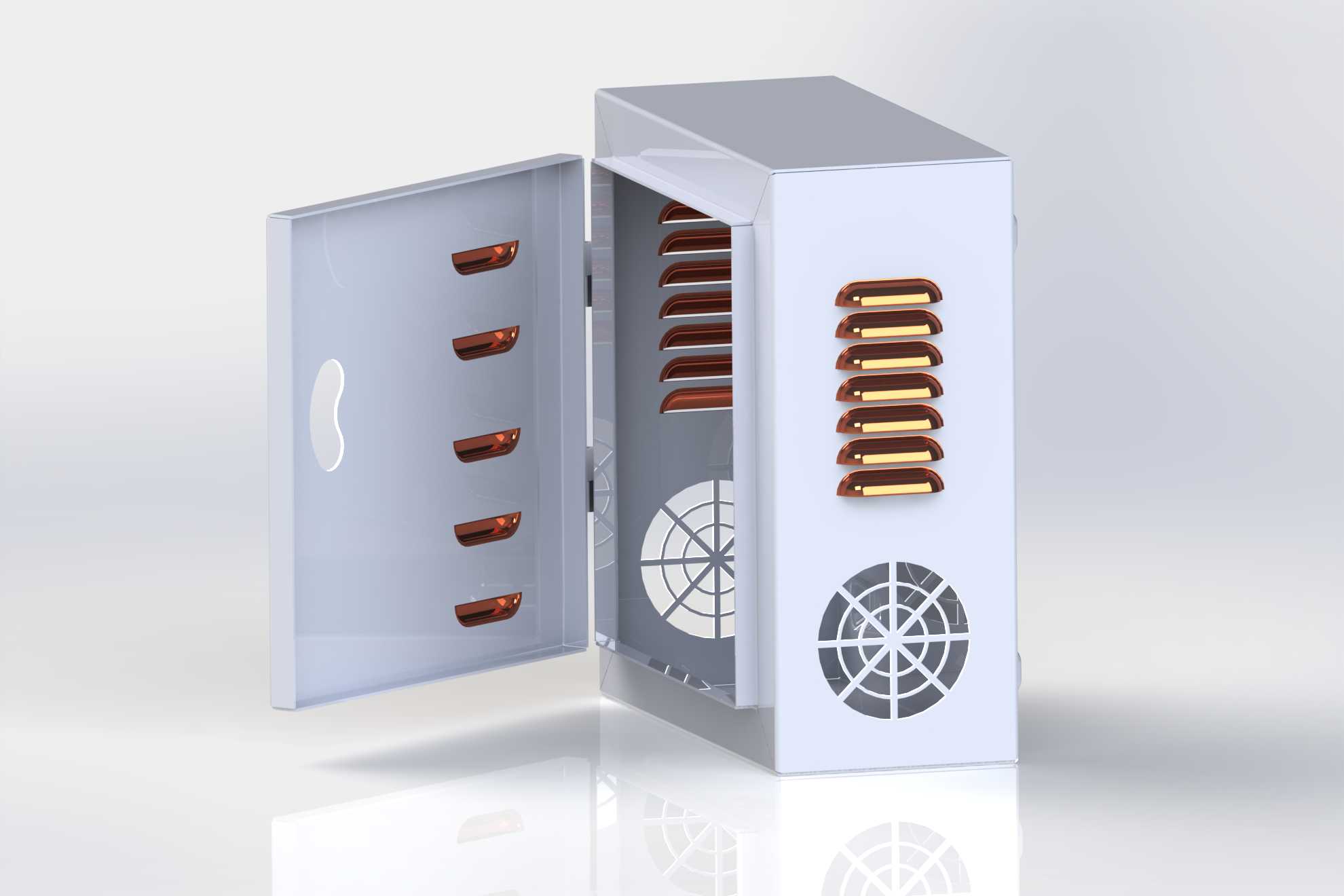

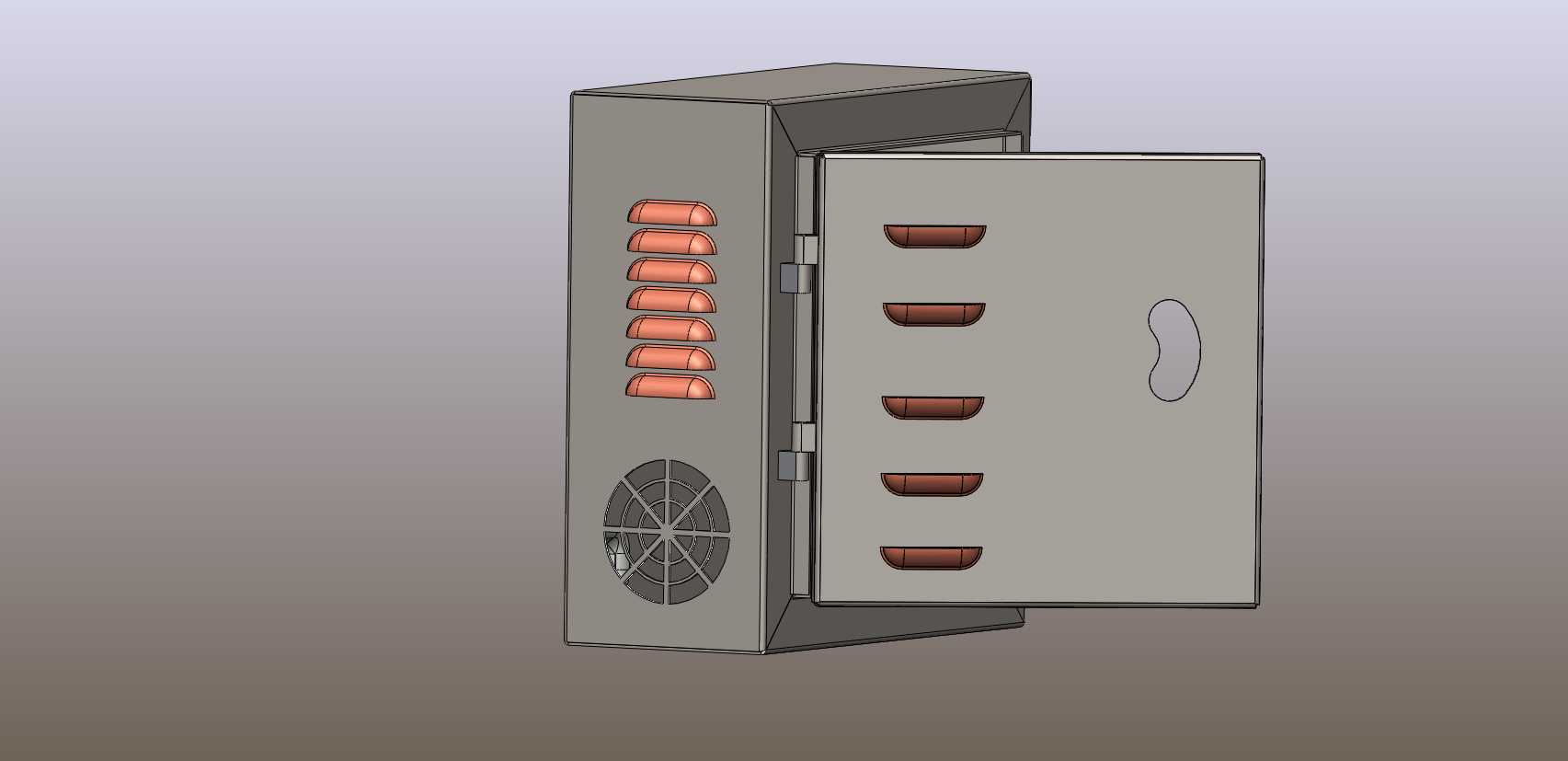

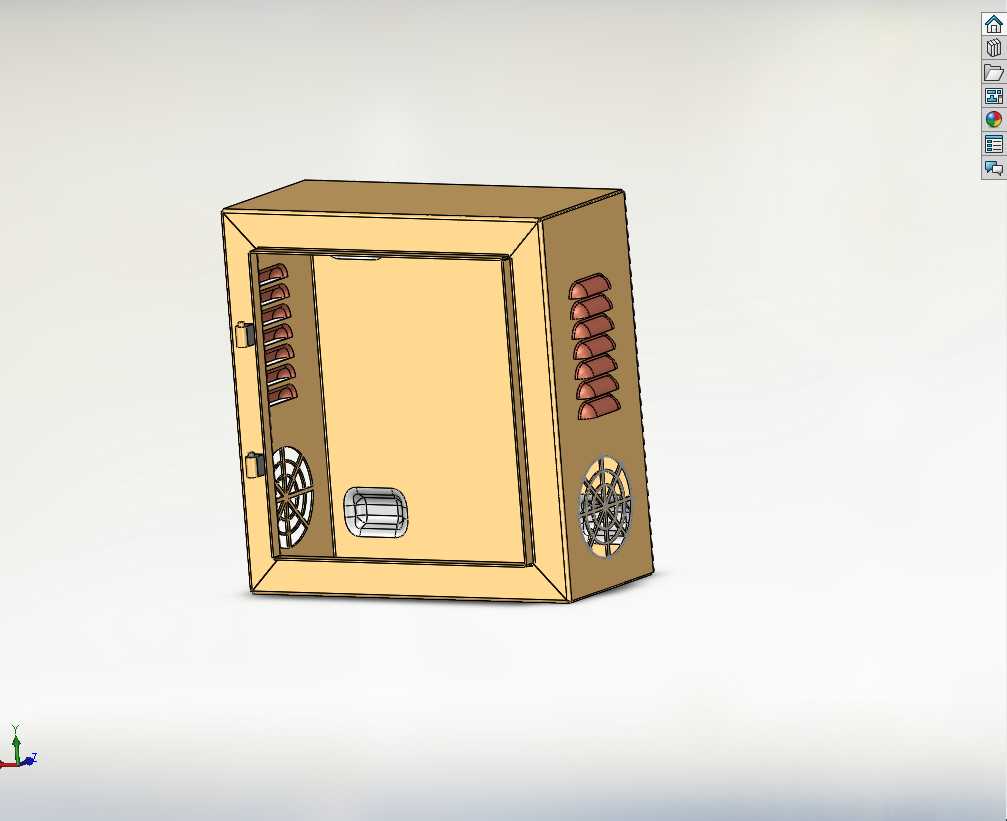

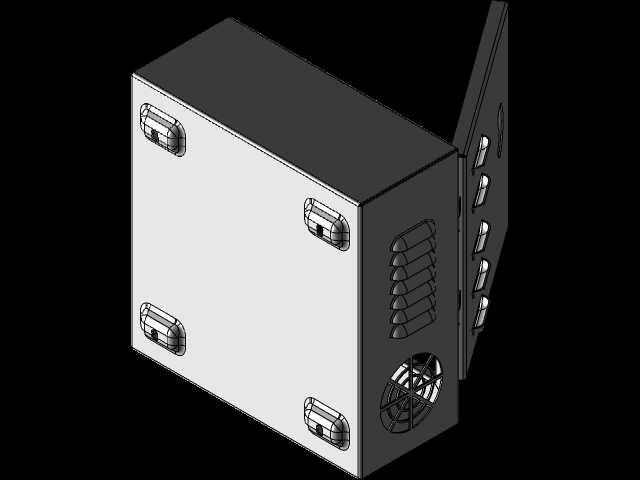

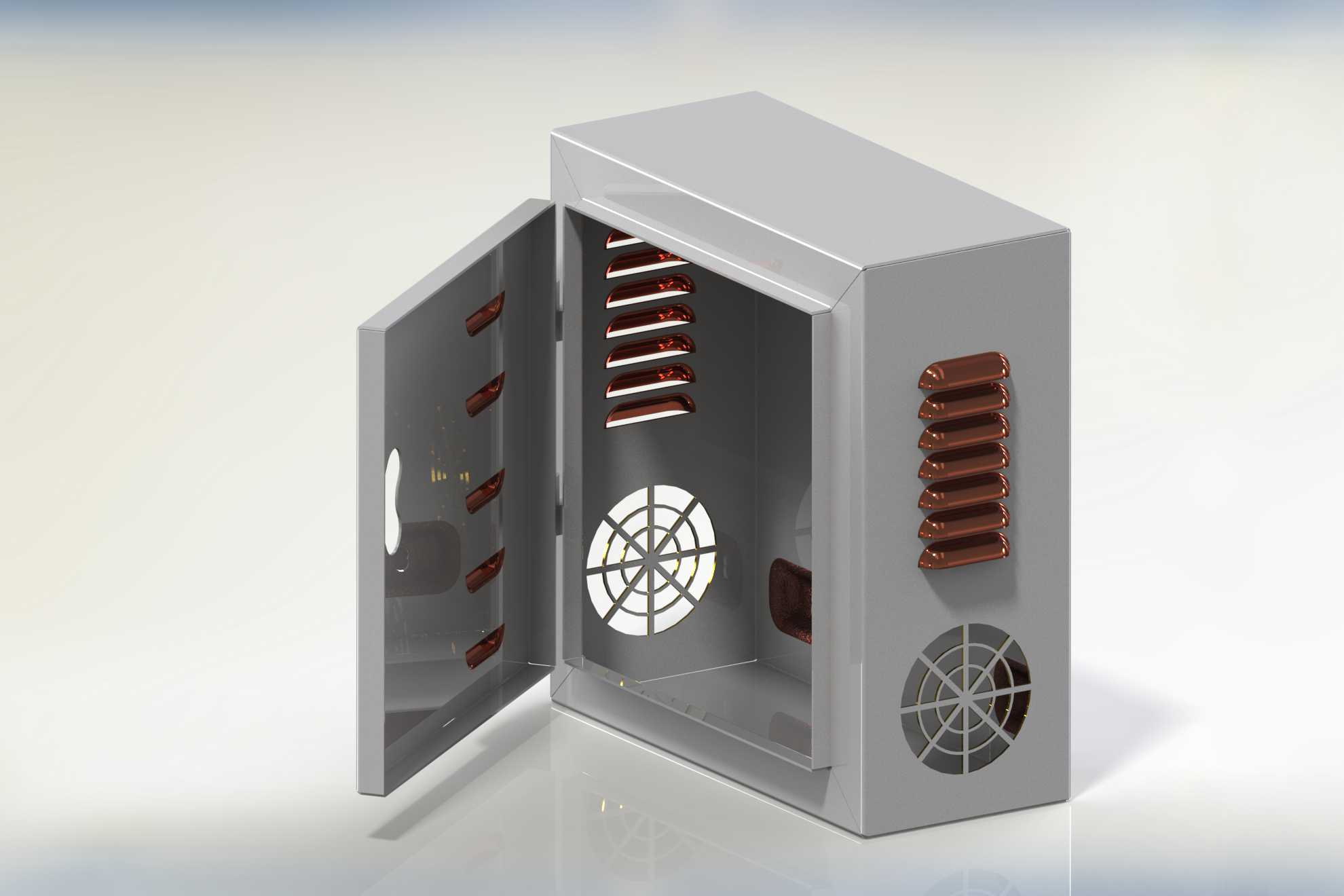

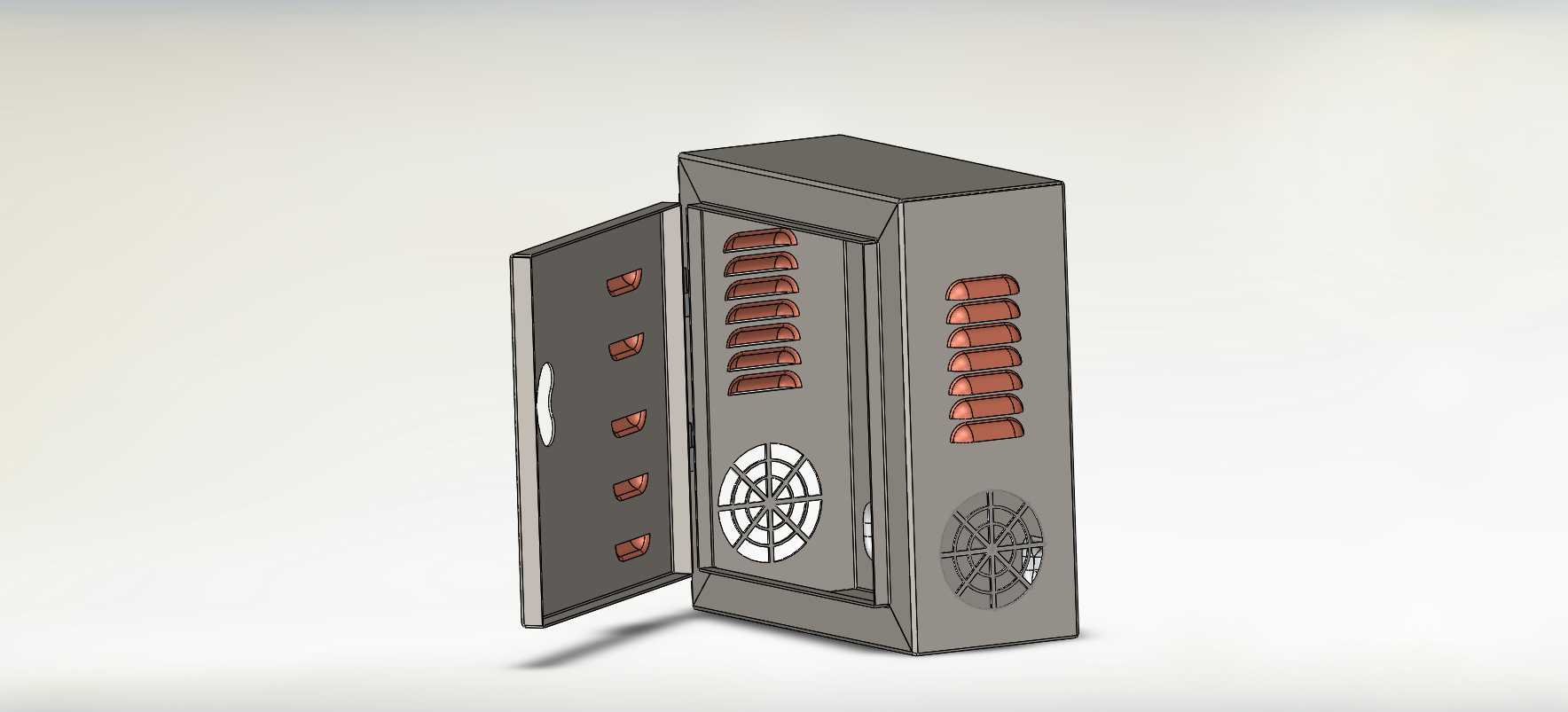

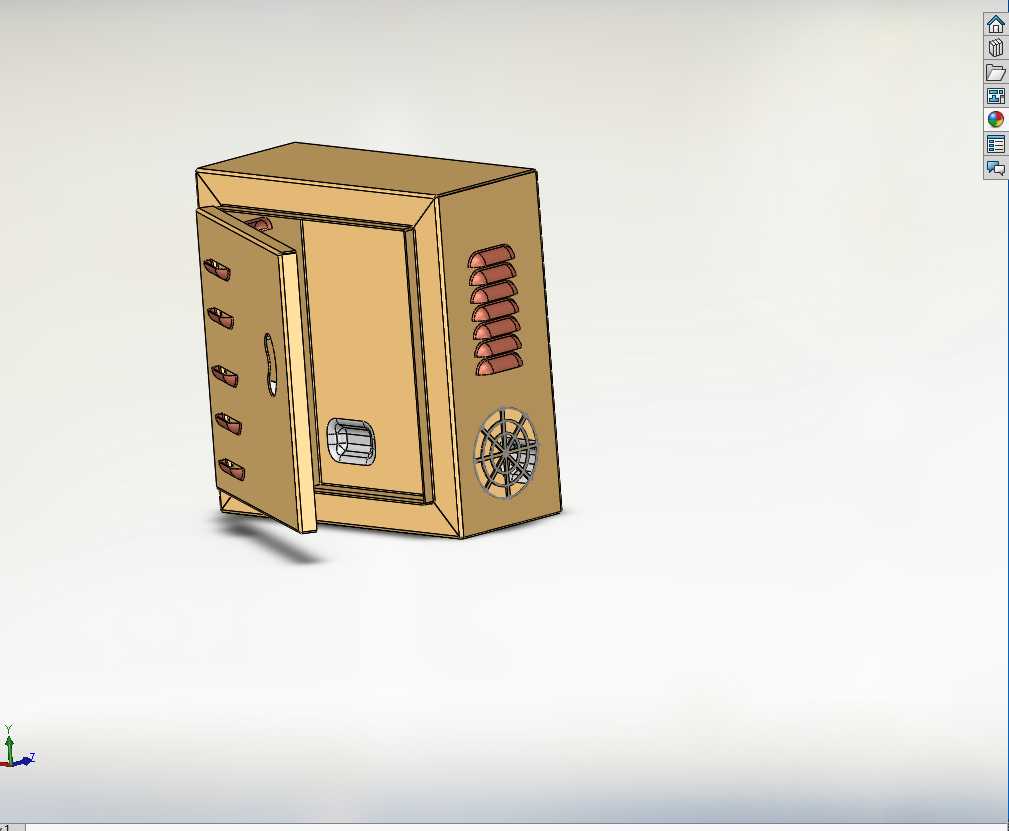

这款壁挂式电气开关接线箱体，主要应用于工业车间生产线旁、小型设备配套供电回路、民用建筑公共区域配电节点、户外临时作业供电点位等场景，承担电气线路分接、开关元件容纳、线路防护隔离的核心作用，能够将外露的接线端子、控制开关统一收纳在封闭腔体内，避免人员误触带电部件，同时阻挡粉尘、飞溅液体侵入电气连接部位，降低线路短路、接触不良等故障的发生概率。箱体采用侧开单门结构，门体与箱体主体通过侧边合页实现转动连接，开合角度可满足日常接线检修的操作需求，门侧配置内嵌式抠手，无需额外加装外凸把手，既减少了外部磕碰导致的把手损坏风险，也能让箱体整体外观更简洁平整，适配墙面贴装的安装需求。箱体侧面预留了多组接线端子避让槽位，槽位采用内凹式设计，外部接线可通过对应槽位接入箱体内部，无需在现场额外开孔加工，槽位的排布间距符合常规低压电气接线的安全距离要求，避免多组线缆之间出现挤压干扰。箱体下部集成了散热通风结构，采用轴流风扇安装位搭配防护格栅的设计，当箱体内安装有发热的开关元件、小型控制模块时，可通过风扇实现内部空气与外部的流通换热，格栅结构能够阻挡大尺寸杂物进入风扇区域，保障散热通道长期通畅。在设计过程中，整体采用钣金弯折成型的思路，箱体主体的拼接边采用折边咬合结构，减少外露焊缝，既提升了箱体的结构强度，也能让拼接处的密封性能更优，降低粉尘从拼接缝隙侵入的可能。箱体背部预留了壁挂安装的固定孔位，孔位间距符合常规墙面配电安装的通用尺寸标准，安装时可直接通过膨胀螺栓将箱体固定在混凝土墙面、设备金属立板等承载面上，安装边界预留了足够的接线操作空间，箱体侧面与墙体、相邻设备的安全间隙满足低压配电安装的规范要求，门体开启后不会与周边管线、结构件产生干涉。箱门内侧预留了元件安装的凸台结构，可根据实际使用需求粘贴回路标识标签，或是安装小型的指示灯、分路开关，箱体内部的腔体空间可容纳多组接线端子排、小型断路器等常用低压电气元件，腔体边角做了圆弧过渡处理，避免安装检修时边角划伤操作人员，整体结构兼顾了防护性能、操作便利性与安装适配性，能够满足多数中小型配电接线场景的使用需求。
