工业配套小型电动鼓风机结构设计

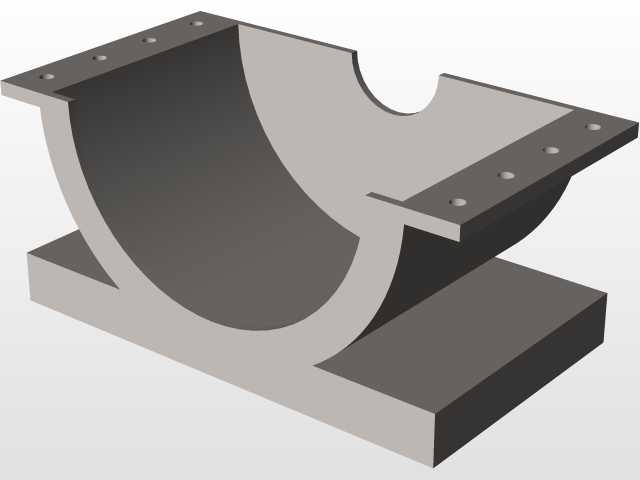

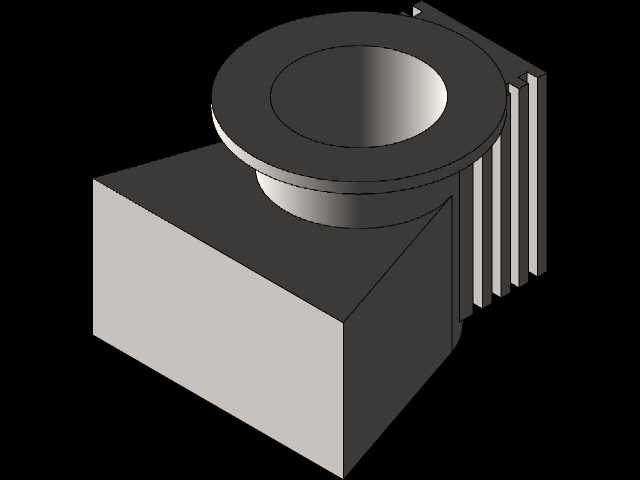

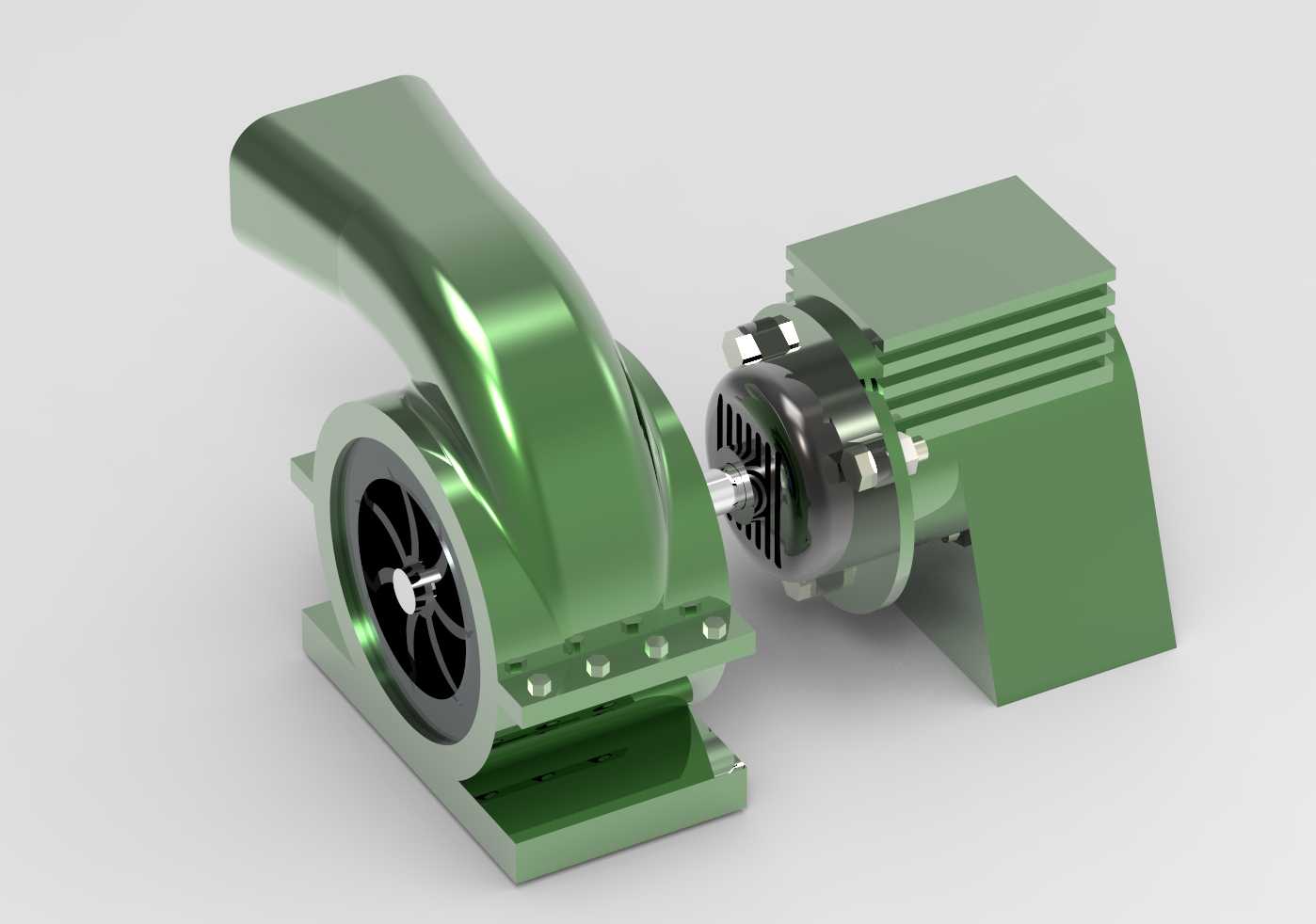

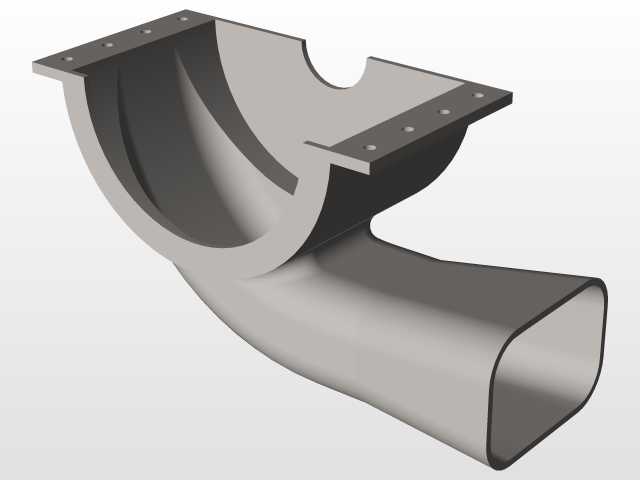

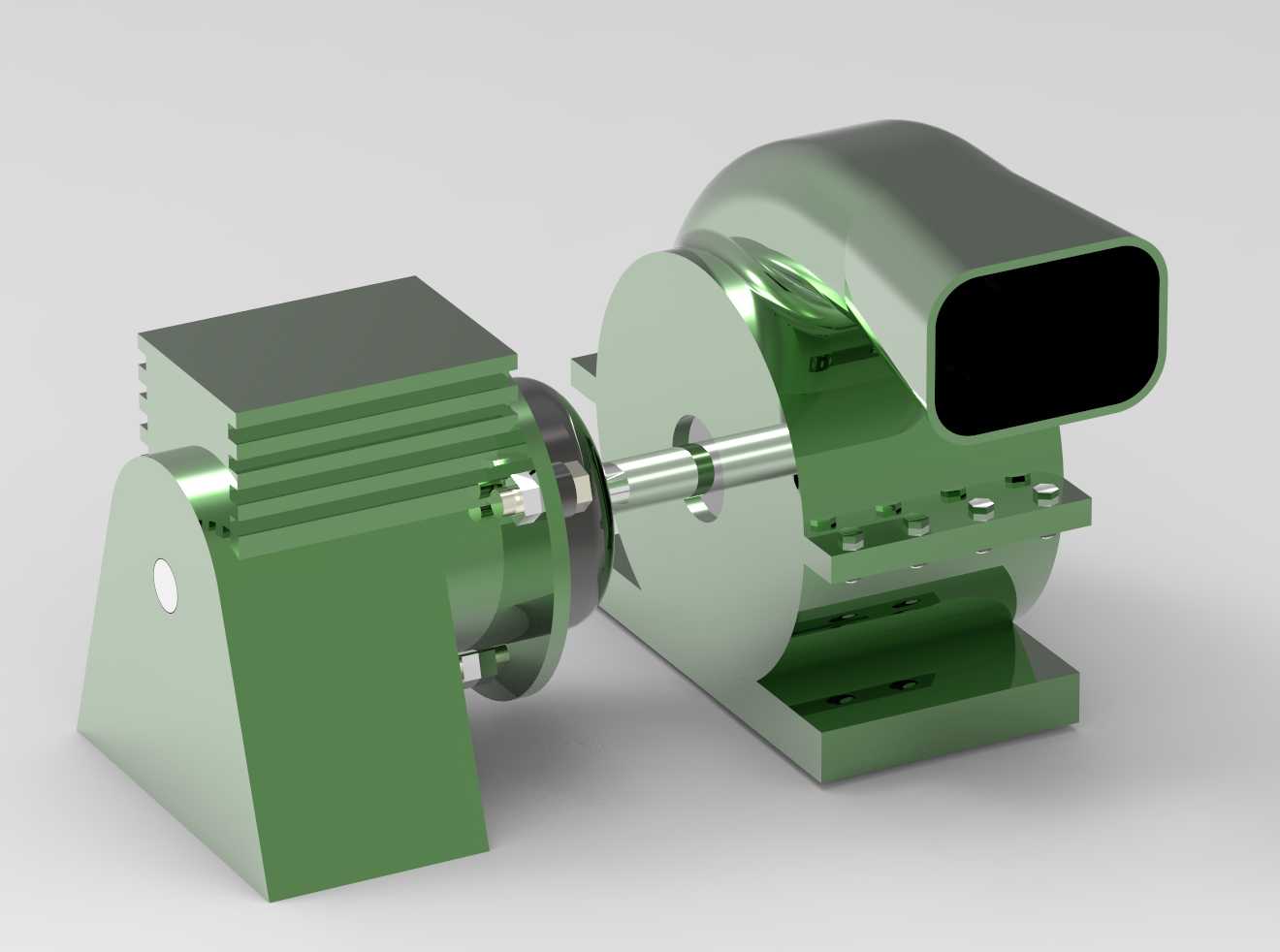

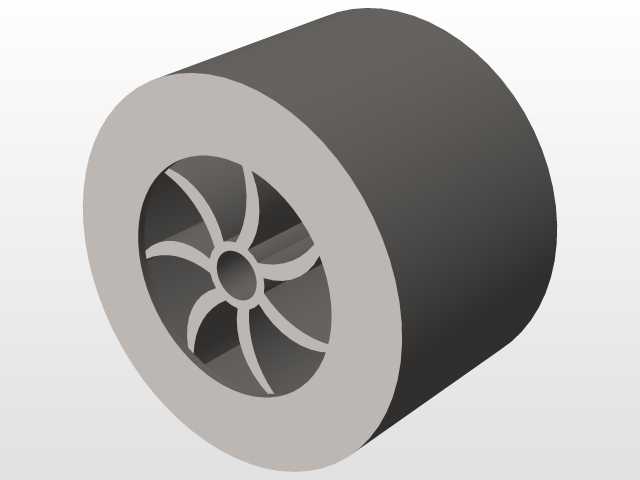

这款电动鼓风机主要面向小型工业送风、设备配套散热、工位通风除尘、小型物料气力输送等应用场景，可适配小型生产设备的风冷配套、电子组装工位的烟尘吹散、小型加工环节的碎屑吹扫、实验室通风辅助等实际用途，能够在低功耗运行状态下提供稳定的风压输出，满足小空间范围内的定向送风需求。从功能特性来看，该设备将驱动马达与离心风轮集成在同一安装基座上，蜗壳流道采用渐扩式曲面设计，能够有效降低风阻，减少气流在蜗壳内部的紊流损耗，出风口采用定向弯管结构，可直接对接柔性送风软管，实现指定方向的气流输出，马达端外置散热鳍片结构，能够在设备持续运行过程中快速导出马达工作产生的热量，避免长时间运行出现过热故障，提升设备连续工作的稳定性。在设计思路上，整体采用一体化安装基座的结构方案，将风轮腔体与马达安装座整合为同一基座部件，减少了分体装配带来的连接误差与密封隐患，风轮采用前倾式多叶片结构，在相同转速下能够获得更高的风压输出，适配短距离定向送风的需求，马达与风轮的连接采用直联传动结构，省去了中间传动部件，既降低了设备运行的传动损耗，也减少了后期维护的部件更换需求，外壳部件采用等壁厚设计，既保证了结构强度，也兼顾了部件的轻量化需求，降低设备整体重量。从外形尺寸与安装边界来看，设备整体采用卧式安装布局，基座底部设置有带安装孔的固定支脚，可直接通过螺栓固定在设备机架或安装平台上，安装时需预留出风口弯管的转动调整空间，以及马达尾部的接线与散热空间，设备整体宽度适配小型设备的安装间隙，不会占用过多的安装空间，出风口的朝向可根据实际安装需求在装配阶段调整角度，适配不同方向的送风需求，各部件之间的连接采用螺栓紧固结构，拆装便捷，便于后期对风轮腔体进行清洁维护，设备运行时的振动幅度较小，安装固定后无需额外加装减震结构即可稳定运行。
