立式单缸往复式蒸汽机结构展示模型

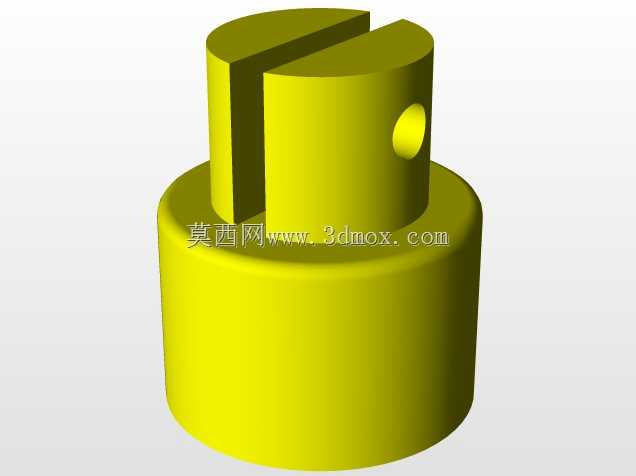

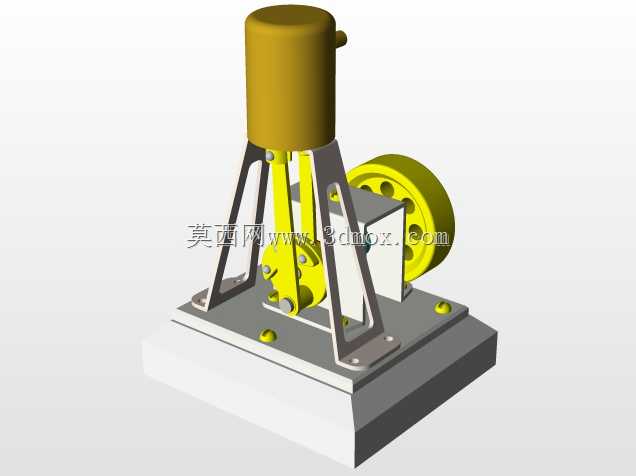

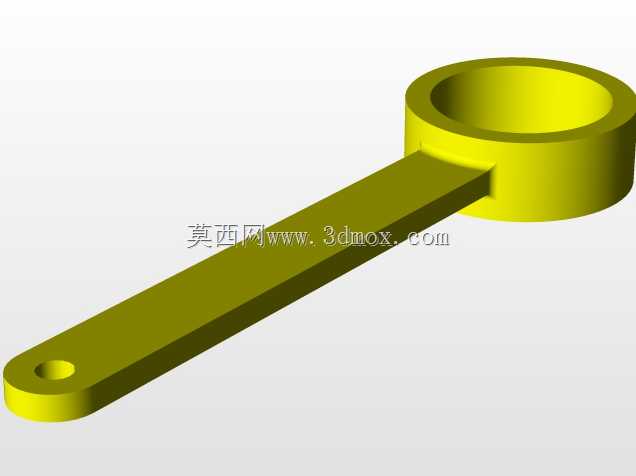

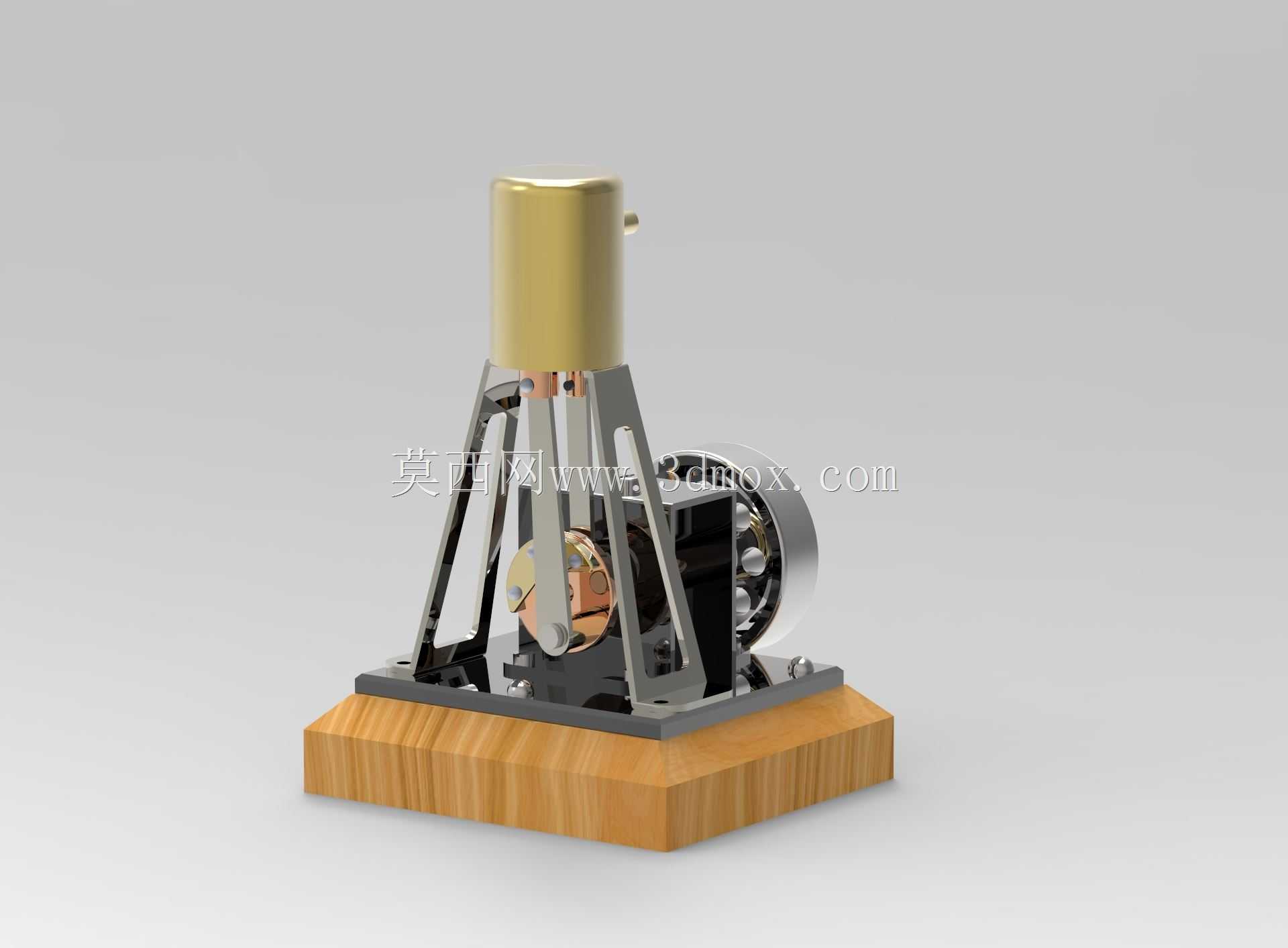

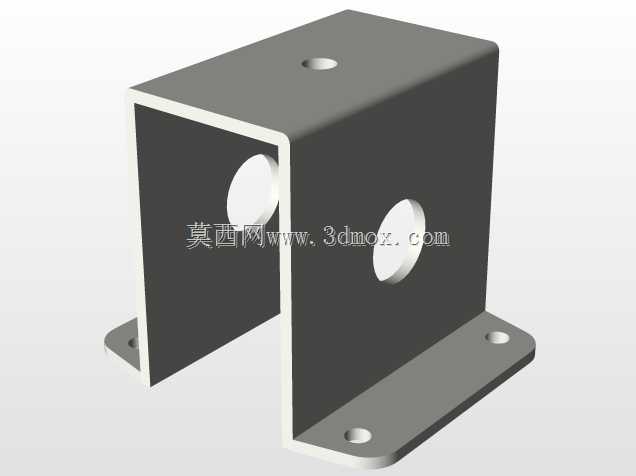

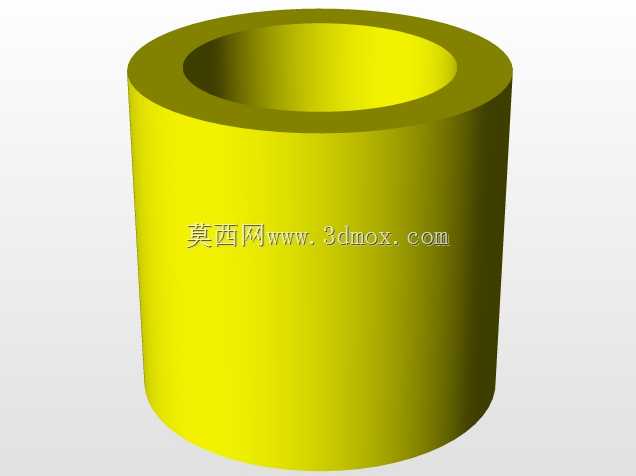

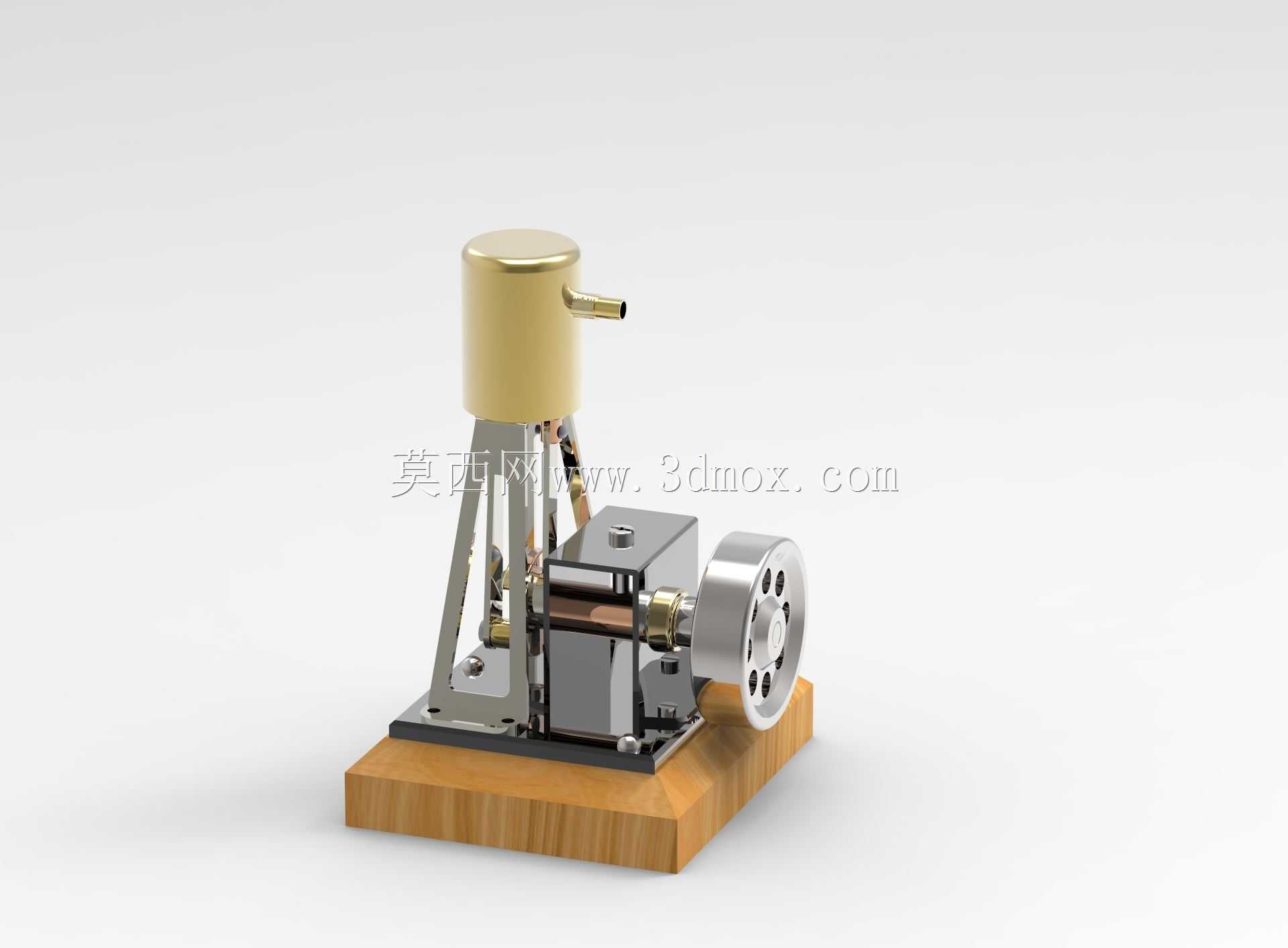

这款立式单缸往复式蒸汽机模型还原了经典外燃动力设备的核心传动逻辑，可用于教学演示、动力原理科普以及小型动力装置的结构验证场景。在职业院校的机械原理课堂上，这类等比例缩小的实体模型能让学习者直观观察到蒸汽能量转换为旋转机械能的完整过程，相比平面原理图更易理解配气机构、曲柄连杆的运动配合关系；在创客工坊的小型动力装置试制环节，该结构也可作为微型蒸汽动力输出单元的参考蓝本，适配小型船舶模型、复古动力摆件的动力需求。从功能特性来看，模型完整复现了立式蒸汽机的核心工作链路：上部的立式锅炉腔体承担蒸汽存储与导流作用，侧部引出的蒸汽管路将高压蒸汽导入气缸腔体，通过滑阀配气机构控制蒸汽进出时序，推动活塞做直线往复运动，再经曲柄连杆结构将直线运动转换为飞轮的旋转运动，侧部的金属飞轮同时承担储能稳速作用，抵消曲柄连杆运动的死点冲击，保证动力输出的连续性。设计过程中优先保证运动副的配合精度，气缸与活塞的配合间隙控制在合理范围，既避免蒸汽泄漏导致的动力损耗，也防止间隙过小出现运动卡滞；连杆与曲柄、活塞销的连接位置均采用铰接结构，预留合理的运动自由度，保证传动过程无干涉。整体采用立式布局，底部设置实木安装基座，上部锅炉、气缸、传动机构沿竖直方向依次排布，横向安装边界仅需覆盖基座尺寸即可完成固定，竖直方向的高度集中布局能有效减少横向占用空间，适合桌面摆放展示。安装时需保证基座水平度，避免因倾斜导致曲柄连杆运动时出现偏磨，飞轮与输出轴的同轴度需在装配时反复校准，减少高速旋转时的径向跳动。所有外露金属结构件均做表面光洁处理，支架部分采用三角支撑结构，在减轻整体重量的同时保证上部锅炉与气缸的支撑刚度，避免设备运行时出现结构晃动。配气管路的走向沿支架内侧排布，既保证外观整洁，也能减少管路磕碰损坏的风险，气缸外部的方形壳体既承担结构防护作用，也可作为辅助散热结构，降低长时间运行时的气缸温度。
