齿轮式液压动力转换元件三维结构

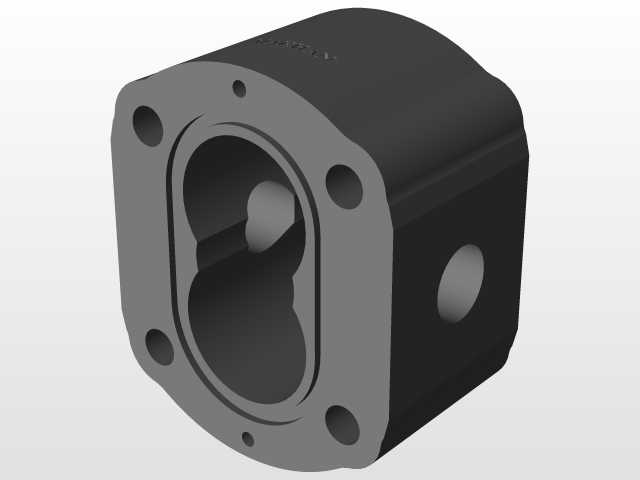

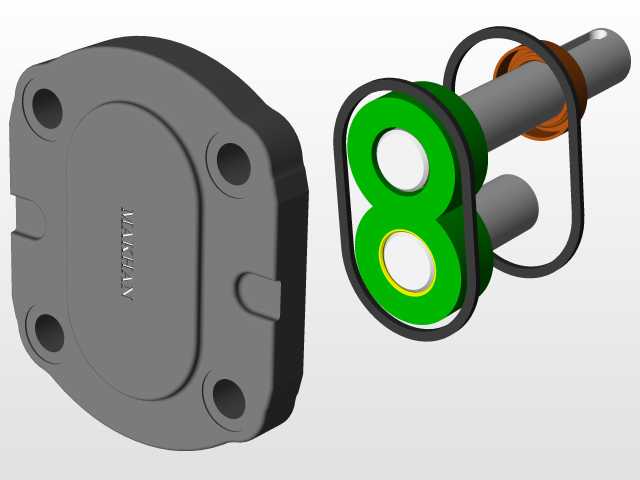

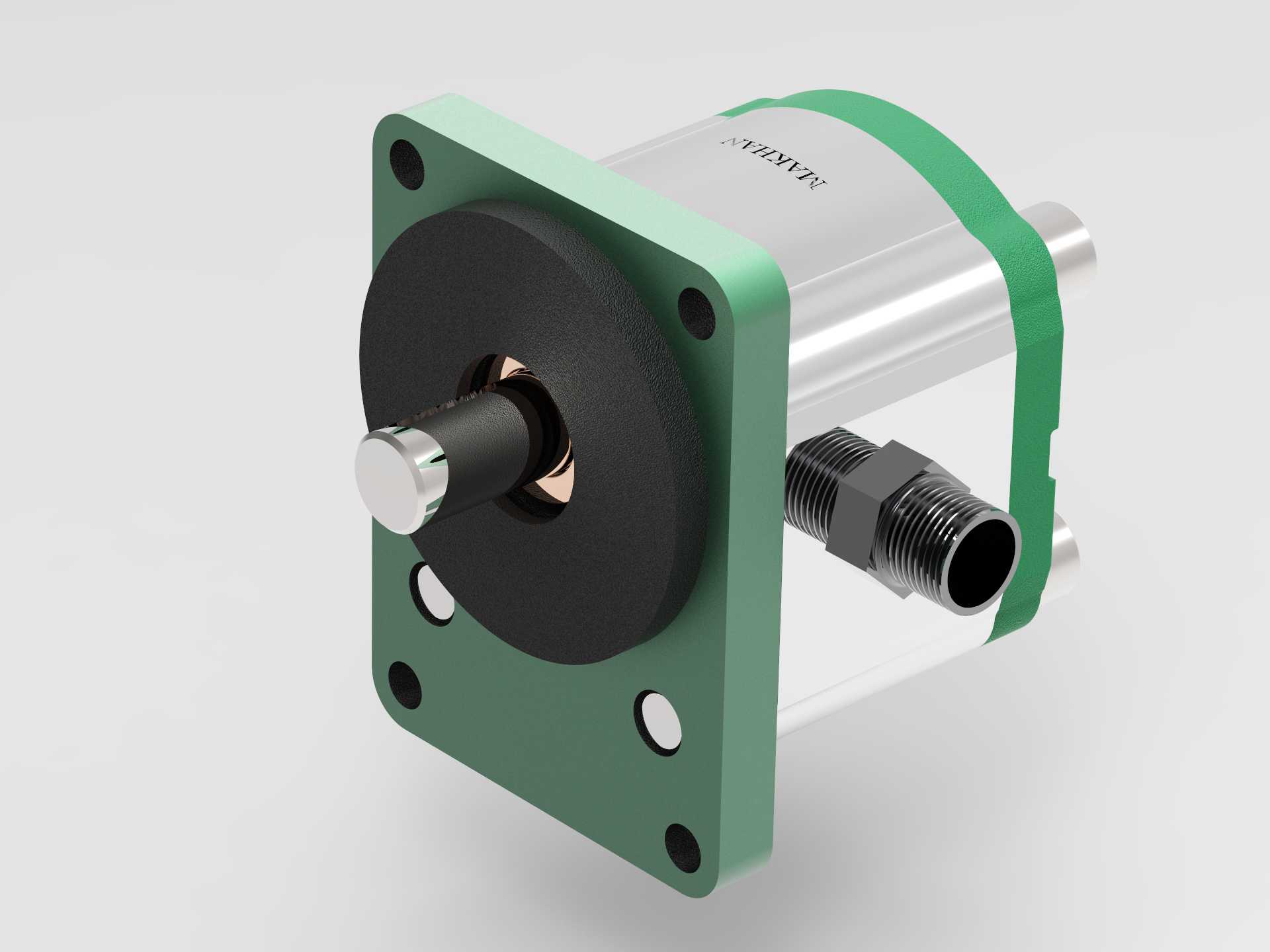

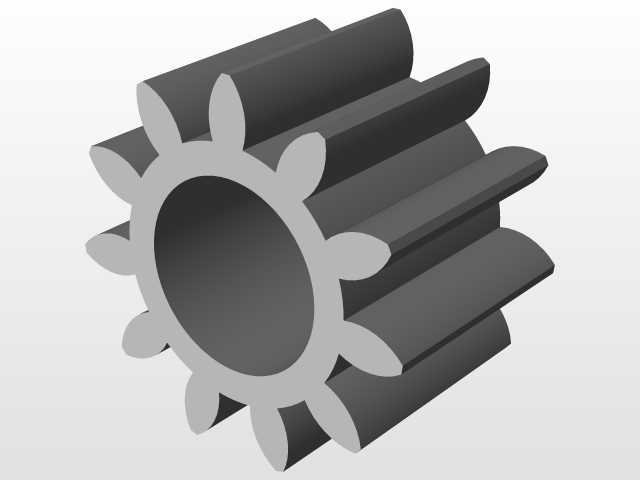

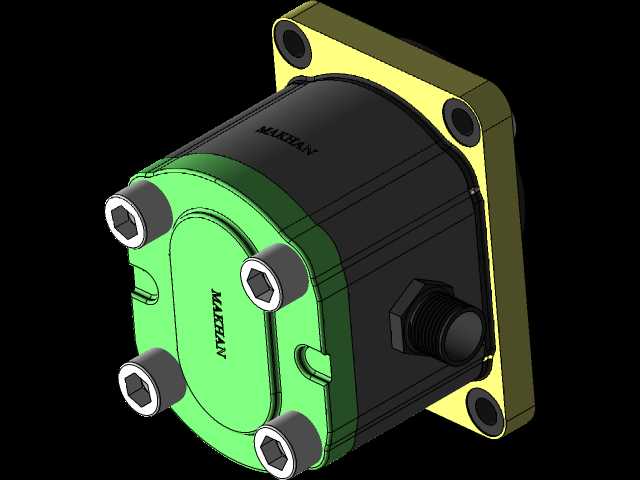

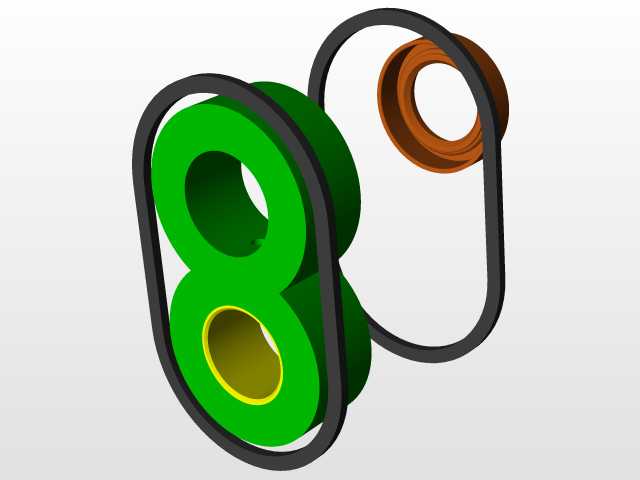

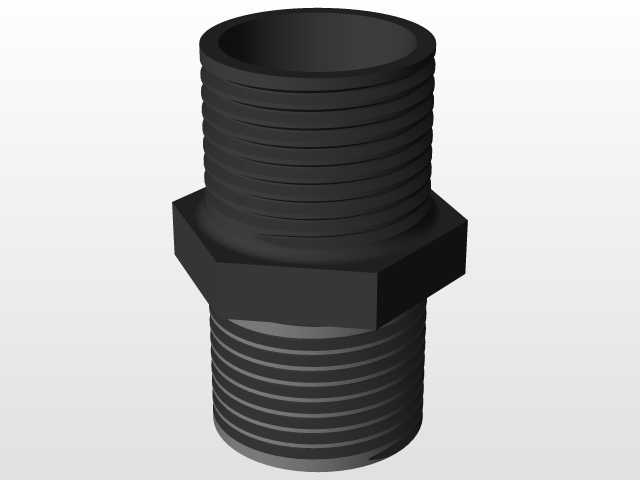

该液压元件主要应用于各类需要低速大扭矩输出的液压传动场景中，覆盖工程机械行走驱动、工业自动化生产线回转机构、农业装备作业部件驱动、特种作业车辆执行机构动力供给等多个领域，作为液压系统中将液压能转换为旋转机械能的核心执行部件，可直接为负载提供持续稳定的旋转动力输出，适配开式、闭式等多种液压回路布局，能够在高压、高负载波动的工况下保持稳定的工作状态。从功能特性来看，这款齿轮式液压马达采用轴向间隙补偿结构设计，内部啮合齿轮组经过精度优化，可有效降低内泄漏损失，提升容积效率，侧置的油口采用标准锥管螺纹设计，能够与常规液压管路快速可靠连接，减少管路连接的密封失效风险；前端方形安装法兰设置四个均布的安装通孔，可直接与设备安装面贴合固定，输出轴采用标准圆柱轴伸搭配平键连接结构，能够稳定传递输出扭矩，避免传动过程中出现打滑、松脱的问题。在设计过程中，首先围绕液压马达的额定工作压力、额定转速、输出扭矩等核心性能参数，确定内部齿轮副的模数、齿数、齿宽参数，匹配合理的进排油腔流道布局，保证液压油进入腔体后能够顺畅推动齿轮啮合转动，减少流道压力损失；其次充分考虑实际安装场景的边界限制，将主体外壳的径向尺寸控制在紧凑范围内，法兰安装面的孔位间距符合行业通用安装尺寸规范，输出轴的伸出长度适配常规联轴器、传动轮的安装深度需求，无需额外定制转接件即可直接替换同规格的现有液压马达产品；同时在外观结构上，对壳体的棱角做了圆角过渡处理，既可以减少安装过程中的磕碰损伤，也能避免应力集中导致的壳体强度不足问题，外部的密封结构采用多道密封圈组合设计，能够有效防止高压油液外泄漏，同时阻挡外部粉尘、水汽进入马达内部，延长元件的使用寿命。在安装边界方面，该马达的方形法兰安装面可直接贴合在厚度不小于8mm的设备安装面板上，安装螺栓的拧入深度需满足螺纹连接强度要求，输出轴连接传动件时需保证传动件与轴伸的同轴度误差控制在允许范围内，避免偏载导致的轴承受损、密封件过早磨损问题；侧置油口的连接管路需预留足够的弯曲半径，避免管路弯折导致的通流面积减小，同时要保证油口连接时的密封件压缩量处于合理区间，既保证密封效果，又不会因为过度挤压导致密封件损坏。整体结构在满足性能参数要求的前提下，尽可能压缩了整体体积，能够适配安装空间较为紧凑的设备布局，同时兼顾了安装维护的便捷性，日常使用中仅需按照维护周期检查油液清洁度、密封件状态即可保障长期稳定运行。
