皮带传动径向离心通风机结构设计

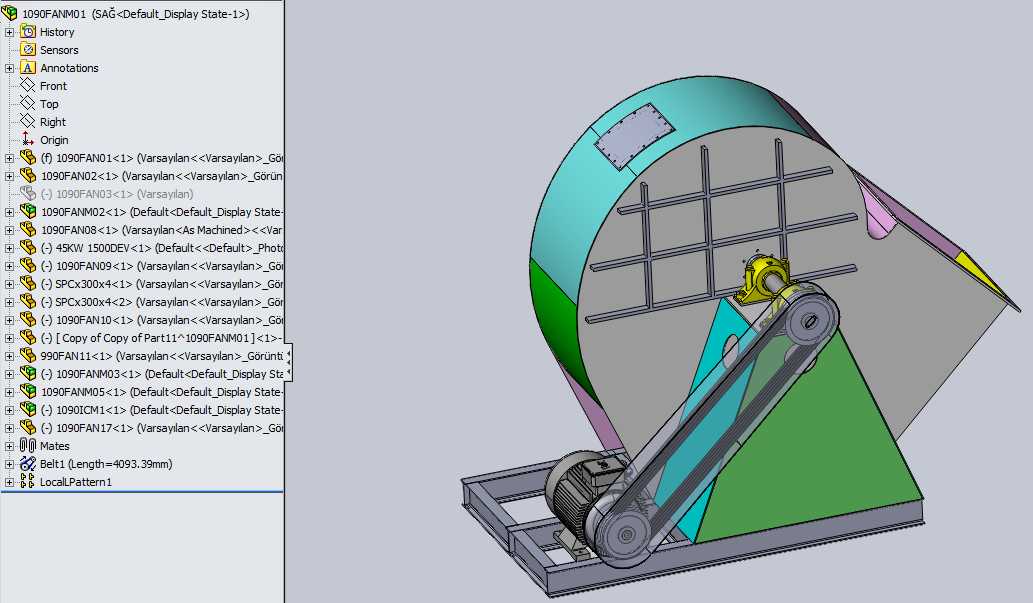

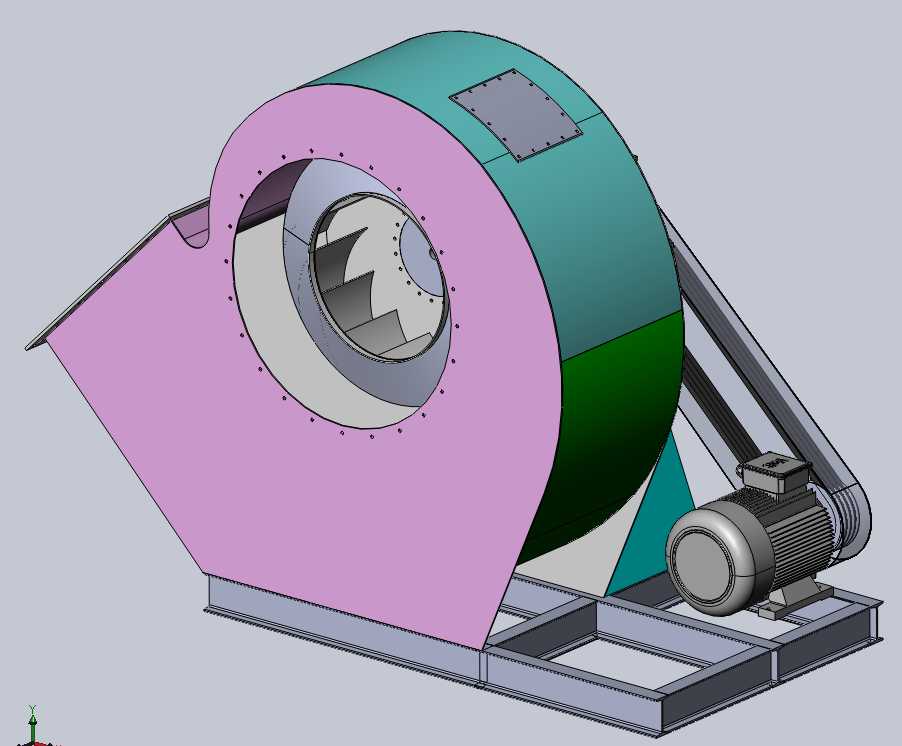

这款离心通风设备主要面向工业厂房通风换气、生产工艺气体输送、除尘系统风源供给、暖通空调送风等场景，可适配常规空气及无腐蚀性、不含粘性纤维的气体输送工况，在车间环境调控、生产工序排风、环保除尘系统引风等环节承担核心动力输出作用，能够为管路系统提供稳定的风压与风量，满足不同场景下的气体输送压力需求。设备采用皮带传动结构设计，电机与风轮主体分体布置在焊接式机架上，通过皮带轮实现动力传递，这种布局既可以通过皮带轮配比调整风轮转速，适配不同工况的风压风量需求，也能在设备运行时缓冲电机启动的冲击载荷，降低风轮运转震动对电机的影响，延长核心动力部件的使用寿命。蜗壳主体采用多段曲面拼接设计，进风口位于蜗壳侧部轴向位置，出风口沿蜗壳切线方向布置，符合离心式叶轮的气流运动规律，能够有效降低气流在蜗壳内部的湍流损耗，提升风能利用效率；蜗壳表面设置的加强筋结构，可在设备高速运行时抵御内部风压带来的壳体形变，避免蜗壳因长期承压出现变形漏风的问题，提升设备运行的结构稳定性。叶轮作为核心做功部件，采用径向叶片布局，相比前倾式叶片具备更强的承压能力，适合中等风压、大流量的输送场景，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，能够减少气流经过叶片时的阻力，降低运行过程中的气动噪音。机架采用型钢焊接成型的框架式结构，底部预留了标准安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，安装时需要保证机架水平度偏差控制在合理范围内，避免皮带轮错位导致的皮带异常磨损；设备整体的安装边界需要预留足够的检修空间，尤其是皮带张紧调节位置、电机接线位置以及蜗壳检修口位置，需要预留不小于半米的操作空间，方便日常维护时调整皮带张紧度、更换易损部件以及清理叶轮附着的积尘。设计过程中针对传动部位做了安全防护设计，皮带轮外侧预留了防护罩安装位，可避免运行过程中异物卷入传动结构引发安全隐患；轴承座采用外置式布局，方便日常加注润滑脂，降低维护难度，同时轴承选型匹配了设备长期连续运行的载荷需求，能够保证设备在额定工况下长期稳定运转。
