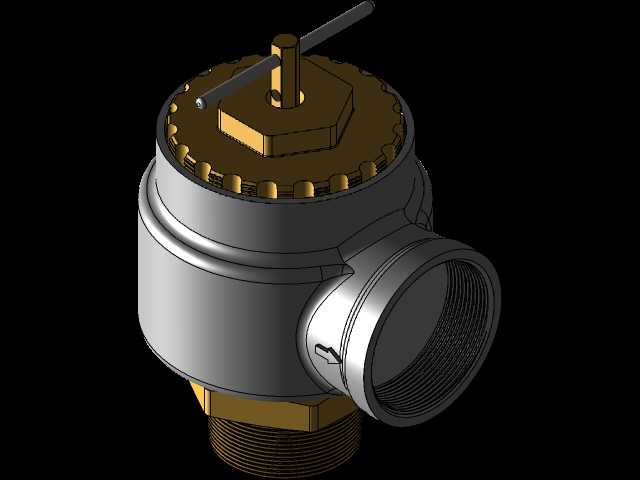

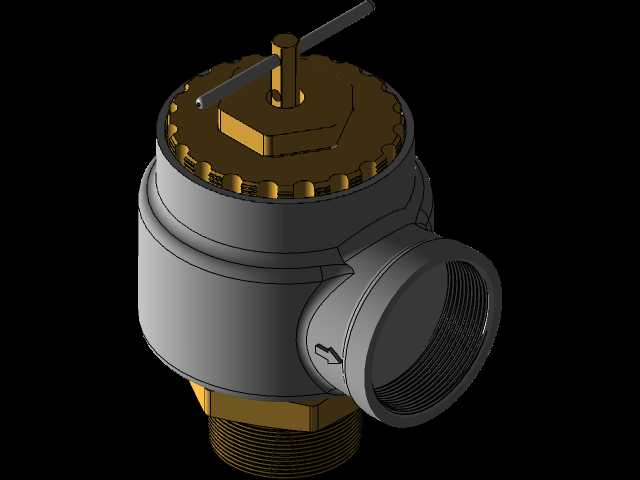

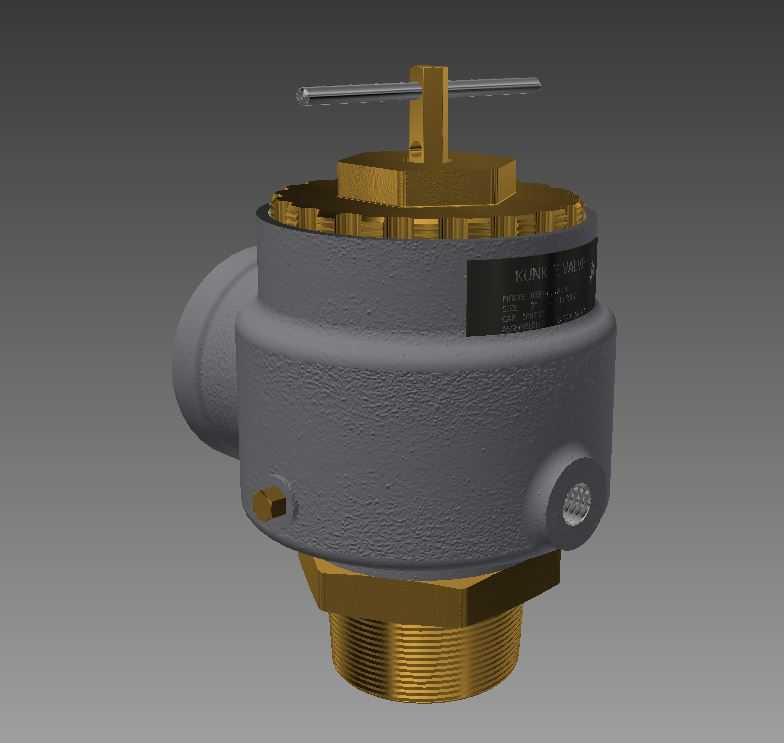

Kunkle337型铸铁黄铜组合式泄压阀结构设计

这款泄压阀主要应用于低压流体输送管路系统中，常见于小型工业供水支路、气动控制回路、小型储压罐体配套、民用商用低压给排水系统等场景，核心作用是在管路内部压力超过设定阈值时自动开启泄放通道，将多余压力排出，避免管路、配套设备因超压出现密封失效、管路爆裂、元器件损坏等问题，当管路压力回落至安全区间后可自动闭合，维持系统压力稳定在合理范围。该阀采用铸铁作为阀体主体材质，铸铁具备良好的铸造成型性与抗震抗压性能，能够承受管路常规工作状态下的机械应力与流体冲击，同时成本可控，适配多数常规低压工况的使用需求；阀内与流体接触的核心功能部件采用黄铜材质加工，黄铜具备优异的耐水蚀、耐氧化特性，长期接触流体不易出现锈蚀卡滞，能够保证阀芯动作的顺滑可靠，同时黄铜的密封面加工性能优异，可有效降低闭合状态下的内漏风险。产品设计阶段充分考虑了现场安装与调试的便捷性，进口侧采用2英寸NPT外螺纹结构，可直接旋入对应规格的内螺纹管路接口，出口侧采用2英寸NPT内螺纹结构，可直接对接泄放管路，无需额外配置转换接头，大幅降低现场安装的配件成本与施工难度。顶部设置了外露的压力调节操作结构，操作人员可借助标准杆状工具直接旋转调节机构，在0-60psi的区间内灵活调整泄压触发压力，出厂默认标定泄压值为35psi，可适配多数常规低压系统的压力保护需求，调节结构带有清晰的档位反馈，调整过程中可直观感知压力设定的变化，无需完全拆解阀体即可完成压力校准。阀体侧面设置了侧向泄放通道，泄放方向与进出通道呈90度夹角，可引导泄放流体沿预设管路排出，避免高压流体直接喷向操作区域引发安全隐患；阀体下部采用外螺纹六角基座结构，安装时可使用标准扳手夹持施力，避免夹持阀体外壳造成漆面损伤或壳体变形。整体外形紧凑圆润，没有突出的尖锐结构，安装时可适配狭窄的管路排布空间，阀体表面做了磨砂质感的防护涂层，可抵御日常环境中的潮气侵蚀，延长产品的户外或潮湿工况使用寿命。
