800级旋启式内螺纹止回阀结构设计

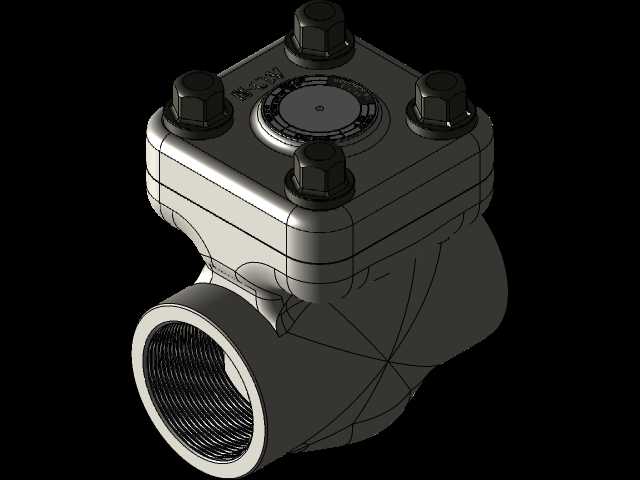

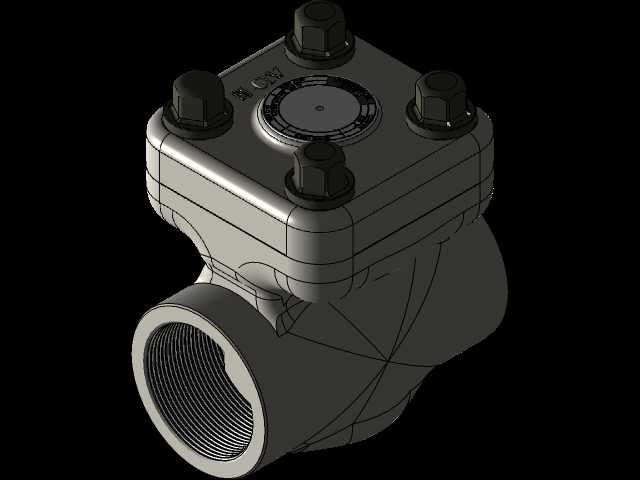

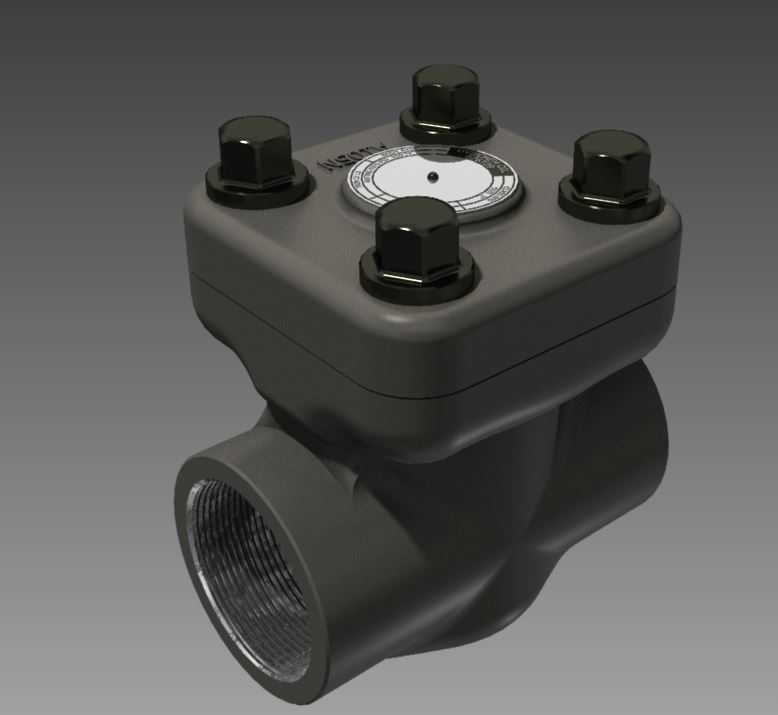

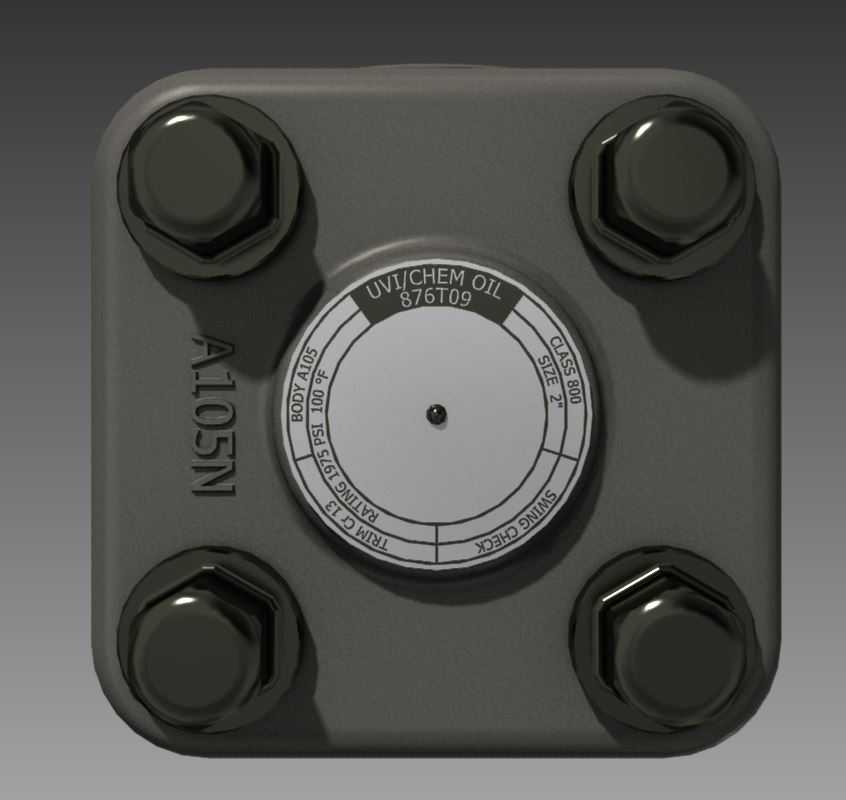

这款旋启式止回阀主要面向化工流体输送管路场景设计，适配中小口径的工艺管线、药剂输送支管、腐蚀性介质输送支路等对单向密封有明确要求的管路系统，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组叶轮反转、上游药剂污染、管路压力失稳等生产隐患，在化工生产、油品输送、水处理药剂投加等场景中，是保障管路系统运行安全的关键基础配件。产品采用旋启式阀瓣结构设计，阀瓣依托上部的铰接结构实现绕轴旋转启闭，当介质正向流动时，介质压力推动阀瓣绕轴抬起，通路完全打开，介质可顺畅通过，流道阻力远小于升降式止回阀，适配粘度偏高、带有少量细微杂质的化工油品、化学药剂输送场景；当介质出现倒流趋势时，阀瓣在自身重力与倒流介质压力的共同作用下快速回落，贴合阀座密封面实现截断，有效阻断介质反向流动。连接端采用标准NPT内螺纹结构，无需额外焊接法兰，安装时仅需将对应外螺纹的管段旋入即可完成固定，安装操作便捷，适配现场空间紧凑、管路排布密集的化工车间支管安装场景，2英寸的通径规格可覆盖多数中小流量的化工支路输送需求。额定压力等级对应800磅级，可在常规工况下承受最高1975psi的管路压力，适配多数中低压化工油品输送的压力要求。整体外形采用紧凑的角式流线型结构，阀体进出水口处于同一水平轴线，上部阀盖采用方形结构，通过四组均布的螺栓实现阀盖与阀体的紧固连接，螺栓均匀分布在阀盖四角，紧固时受力均匀，可保证密封垫片的压紧力均匀分布，避免出现局部密封失效泄漏的问题；阀盖顶部预留的标识区域可标注压力等级、介质流向等关键信息，方便现场安装与运维人员快速识别参数。设计过程中充分考虑了安装边界的适配性，阀体整体高度、两侧螺纹端的伸出长度都控制在合理范围，不会占用过多管路周边空间，可直接安装在水平走向的管段上，无需额外调整管路走向；阀瓣的旋转行程经过精准核算，全开状态下阀瓣不会贴靠阀体内壁造成卡滞，全关状态下阀瓣密封面与阀座完全贴合，密封面的倾斜角度经过优化，既可以保证关闭时的密封可靠性，又能降低介质正向流动时的流阻损失，减少管路输送过程中的压力损耗。阀体内部流道采用平滑过渡设计，没有突兀的转角与凸起，可减少介质流动时的湍流与冲蚀，延长阀体的使用寿命，同时降低介质输送过程中的噪音。上部的螺栓连接结构也方便后期的运维检修，当阀瓣密封面出现磨损需要更换时，仅需拆卸四组紧固螺栓即可打开阀盖，完成内部配件的更换，无需将整个阀体从管路上切割拆除，大幅降低后期运维的成本与工作量。
