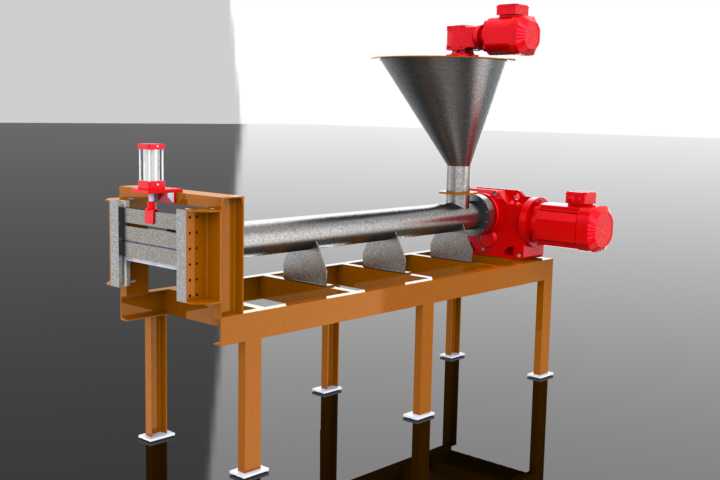

手工挤出预层瓷砖生产用挤出设备结构

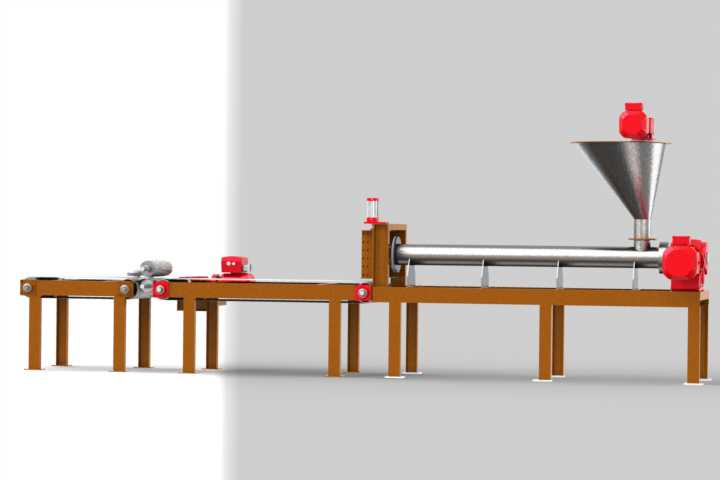

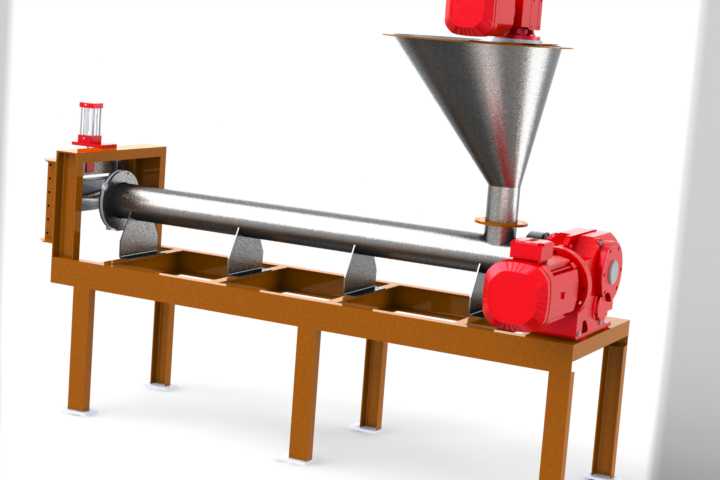

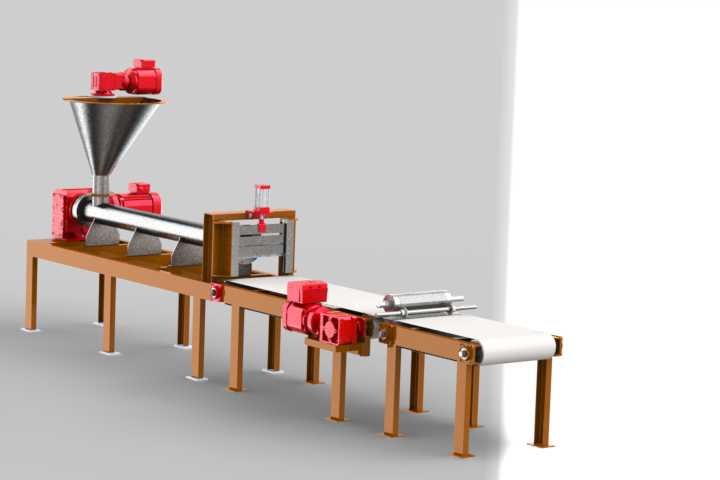

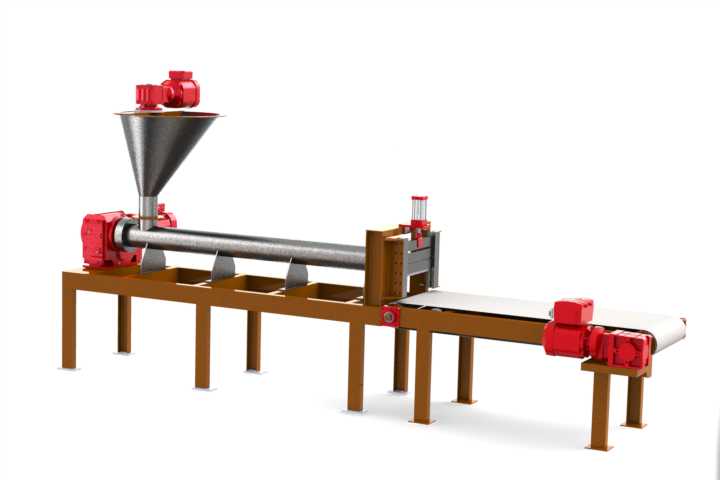

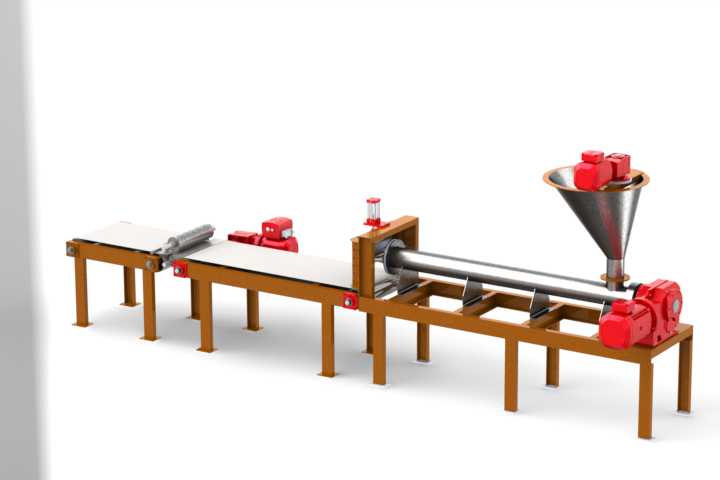

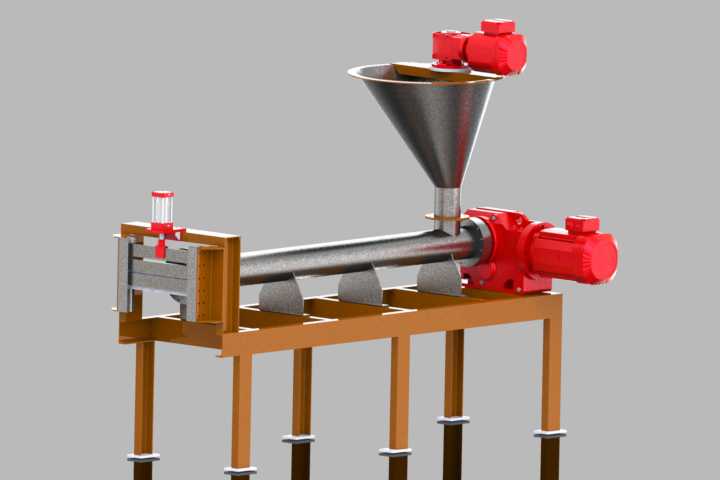

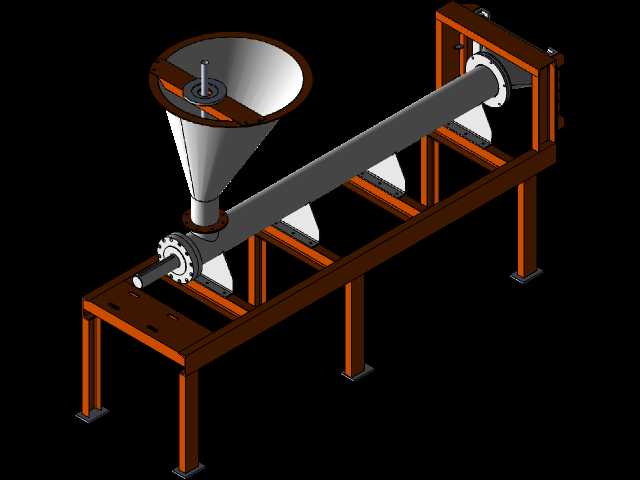

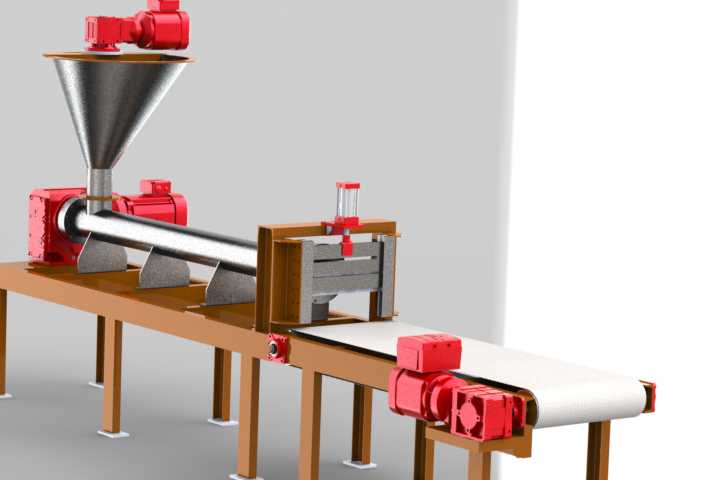

该设备主要面向小批量瓷砖预层生产、实验室陶瓷配方打样、手工陶艺工坊的泥料挤出成型场景，适配小规模定制化瓷砖生产的作业需求，可替代大型量产挤出线完成小批次泥料的连续挤出作业，尤其适合花色研发、小批量特色瓷砖试制的生产环节，无需搭建完整量产产线即可完成泥料的预压挤出成型，降低小批量生产的设备投入门槛。设备核心用途是将混合均匀的陶瓷泥料通过螺杆挤压输送，从成型模口连续挤出厚度均匀、质地致密的泥层，为后续瓷砖压制成型提供合格的预成泥坯，挤出过程可通过手动调节机构控制挤出压力与出料速度，适配不同含水率、不同配方的陶瓷泥料加工需求，避免泥料在挤出过程中出现分层、气泡、密度不均等问题，保障后续瓷砖烧成后的成品强度与表面平整度。功能特性上，设备采用锥斗式进料结构，上方的锥形料斗可容纳单次作业所需的泥料，锥角设计经过反复校核，可保障泥料依靠自重顺畅落入螺杆输送腔，不会出现架桥、卡料的问题；料斗上方配置的驱动装置可完成泥料的预压送料，辅助泥料稳定进入螺杆段，避免进料不均导致的出料断续问题。水平布置的挤出螺杆采用变螺距设计，进料段螺距较大保证吃料顺畅，挤出段螺距逐步缩小逐步提升挤压压力，让泥料在输送过程中充分排气、压实，保障挤出泥层的致密度均匀；螺杆两端配置独立的驱动单元，分别控制螺杆转速与机头压力调节，手动操作端设置在设备出料侧，操作人员可站在出料位置实时观察泥料挤出状态，随时调整挤出参数，适配不同厚度泥层的生产需求。设备的支撑机架采用型钢焊接成型，四条支腿带有可调脚杯，可适应不平整的车间地面安装需求，安装时只需保障机架水平度偏差在允许范围内即可，无需额外浇筑混凝土基础；整体设备的安装边界紧凑，长度方向预留操作空间后仅需数米场地即可布置，宽度方向可满足单人操作的空间需求，高度适配站立作业的人体工学尺寸，操作人员无需登高或弯腰即可完成进料、参数调节、接料等全流程操作。设计思路上，整体结构优先考虑手动操作的便捷性与维护便利性，所有传动部件均布置在机架上方的开放区域，日常清理、换色、维护时无需拆解大量防护结构，可快速完成螺杆腔的清理，避免不同配方泥料交叉污染影响瓷砖成品色泽；机头的成型模口采用快拆结构，更换不同规格的模口即可挤出不同宽度、厚度的泥层，适配不同尺寸规格的瓷砖预层生产需求，手动锁紧机构无需专用工具即可完成模口的拆装更换，大幅提升小批量多规格生产的换型效率。
