矿山石料破碎用莫利诺小麦机结构

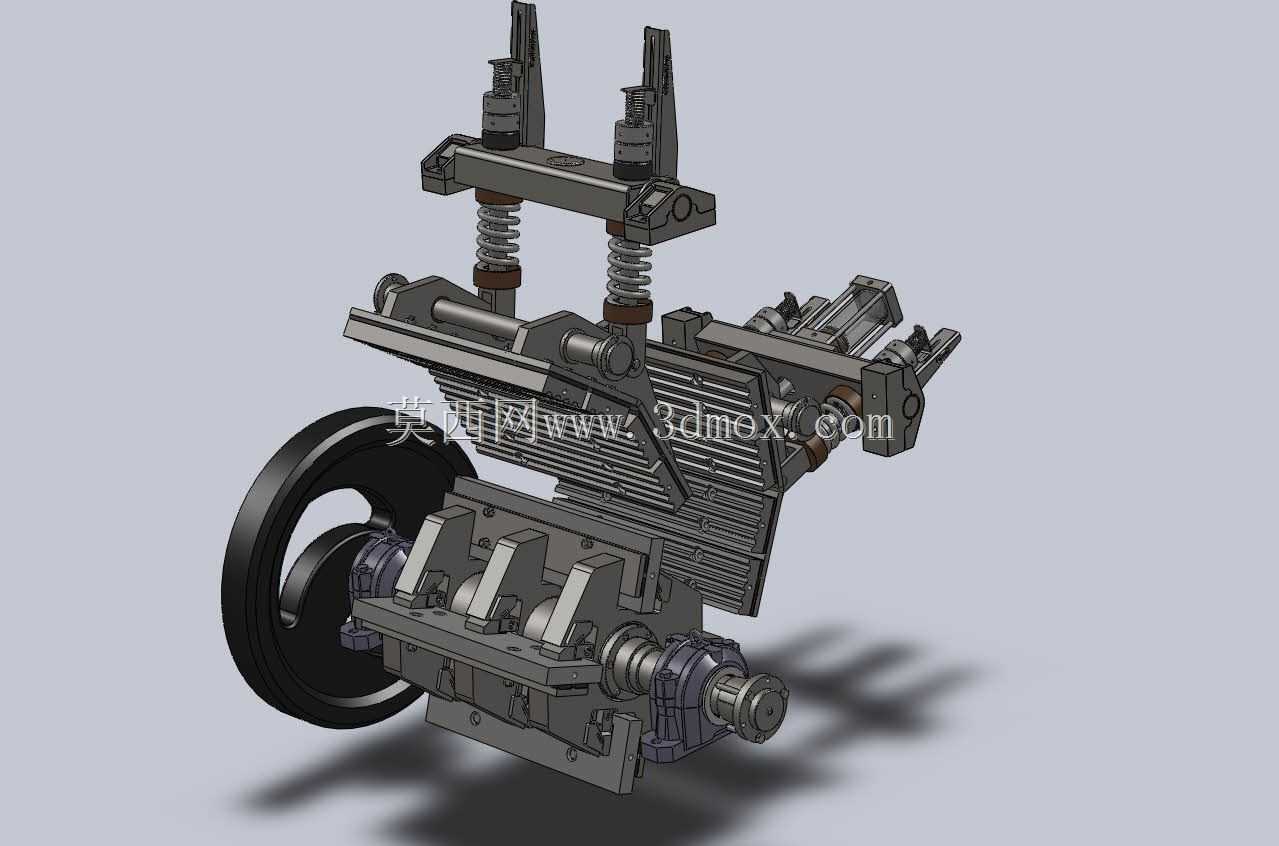

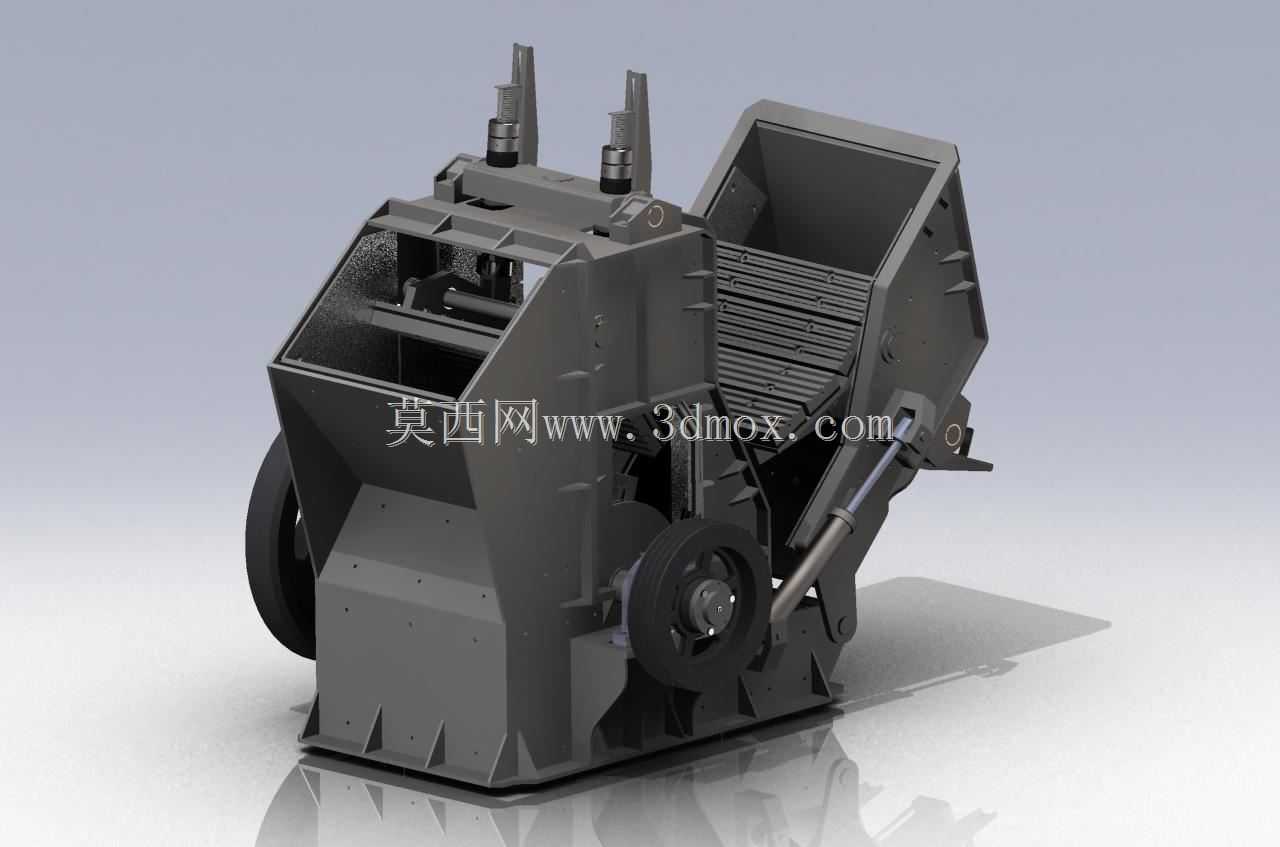

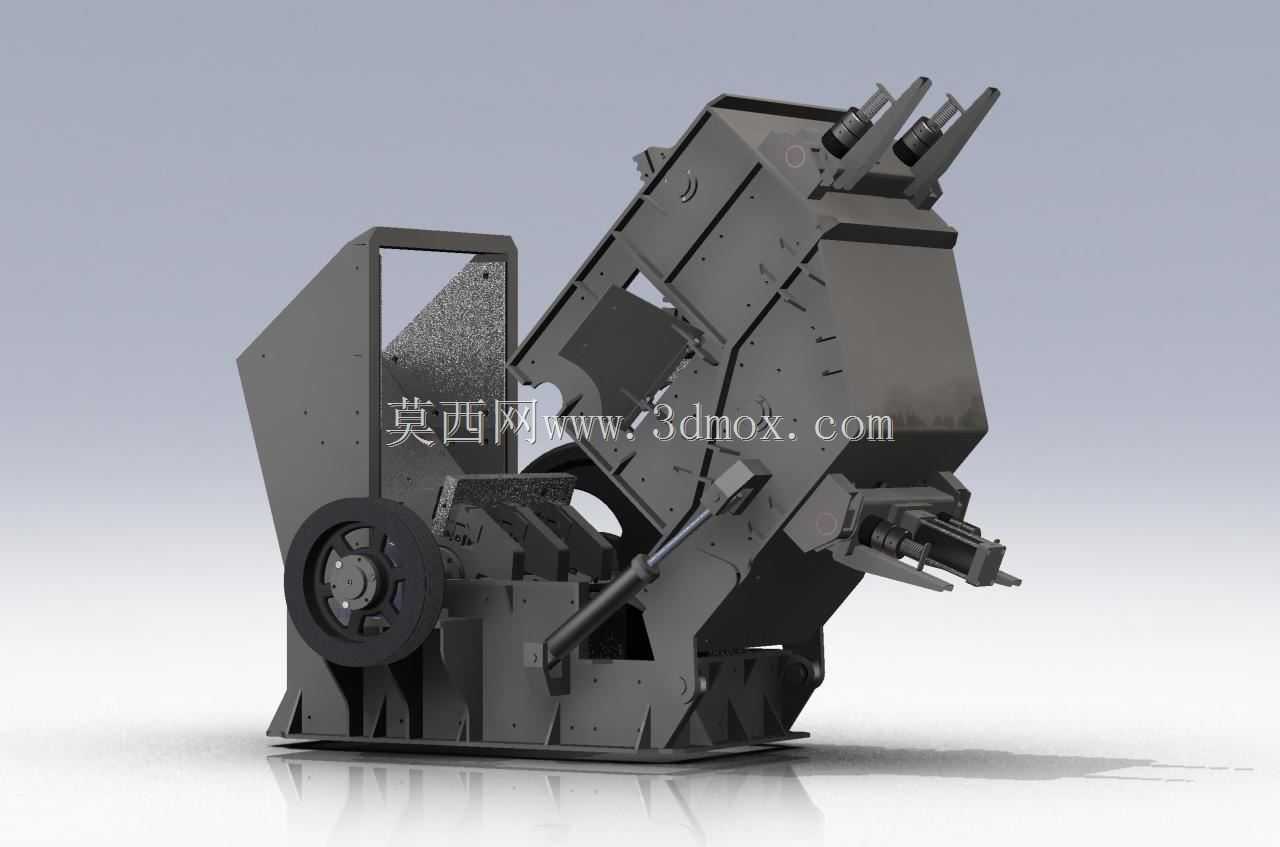

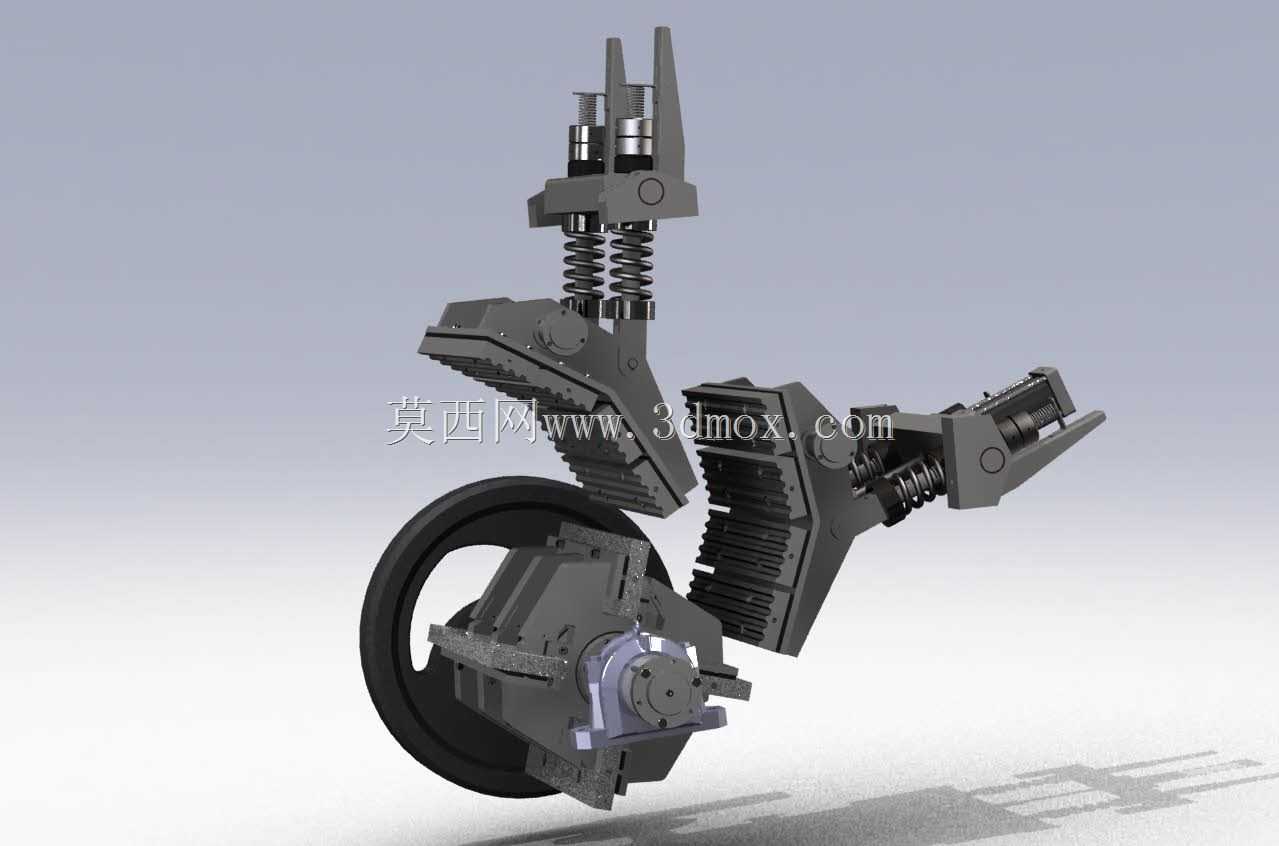

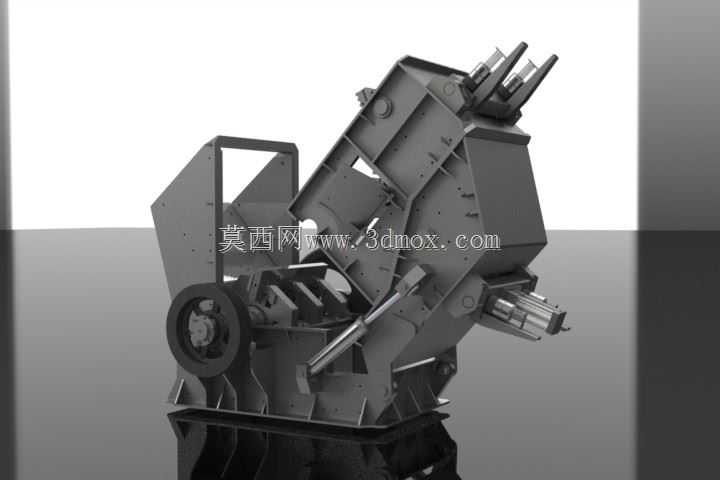

　　在矿山开采、砂石骨料生产、建筑固废资源化处理的作业现场，这类破碎设备承担着将大块原矿、废弃混凝土块、硬质岩石破碎至符合后续筛分、输送工序粒度要求的核心任务，是整条砂石处理产线中首段粗碎环节的核心承载单元。从结构设计逻辑来看，该设备采用深腔型破碎仓构型，进料口做了外扩式的导料斜面设计，能够适配装载机、挖掘机直接上料的作业工况，避免大块物料在进料口发生卡滞、堆料问题，进料侧的衬板采用可更换的耐磨合金材质，通过沉头螺栓与仓体框架紧固，磨损后可单独拆卸更换，无需整体更换仓体结构，大幅降低现场运维的配件成本与停机时长。设备的动力传递核心为下部的转子组件，转子采用偏心配重结构设计，运转时通过高速回转带动锤头组件对进入破碎腔的物料进行击打、挤压、

　　碰撞破碎，转子两端的轴承座采用分体式安装座结构，与设备主体框架通过高强度螺栓连接，轴承座外侧设置有多重密封结构，能够阻挡破碎作业产生的粉尘、细小砂石颗粒进入轴承内部，延长轴承的润滑维护周期，适配矿山现场高粉尘、连续作业的恶劣工况。设备侧部设置有可调式的出料粒度调节机构，通过调整反击板与转子锤头之间的间隙，可控制破碎后物料的出料粒度范围，适配不同产线对成品骨料粒度的差异化需求，调节机构采用液压推杆驱动，无需人工撬动重型构件，现场调整操作便捷，同时调节位置设置有机械锁止结构，避免设备运转过程中因振动导致间隙发生偏移，保障出料粒度的稳定性。从安装边界来看，设备底部框架采用带加强筋的焊接箱型结构，底部预留有与混凝土基础连接的地脚螺栓孔位，

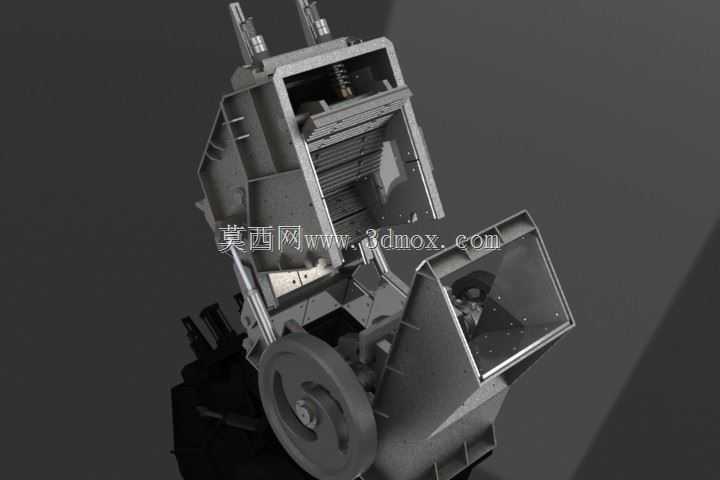

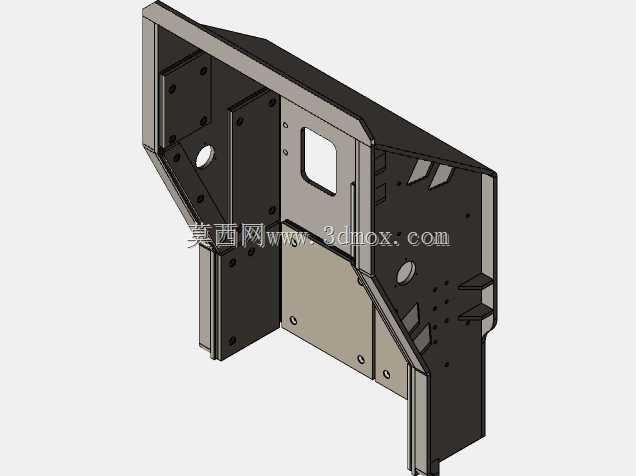

　　安装时需根据现场产线的布置标高，匹配进料端的进料溜槽角度与出料端的皮带输送机接料位置，设备整体的重心集中在下部转子区域，安装时需保障基础的承载强度满足设备满负荷运转时的动载荷要求，避免运转过程中出现异常振动。设备的壳体采用多段式螺栓拼接结构，而非整体焊接构型，一方面便于后期更换内部易损件时拆解作业，另一方面可在壳体局部出现磨损后单独更换对应段的壳体板，无需整体拆解设备主体。破碎腔内部的反击板采用折线型排布设计，能够让被锤头击打的物料在反击板之间形成多次碰撞破碎，减少物料在腔体内的无效停留时间，提升破碎作业的处理效率，同时折线型的反击板构型能够让物料在破碎过程中形成料垫，减少物料直接对反击板基体的冲刷磨损，延长易损件的使用寿命。

　　设备侧部设置有检修门结构，检修门与壳体之间采用密封胶条压紧密封，日常运维时可通过检修门快速检查内部锤头、衬板的磨损情况，无需从顶部进料口进入腔体作业，提升运维操作的安全性。在实际作业场景中，这类设备可处理抗压强度不超过320MPa的各类硬质物料，包括花岗岩、石灰岩、玄武岩、矿渣、废弃混凝土块等，既可以用于固定式砂石产线的粗碎工序，也可搭载在移动破碎站底盘上，用于现场拆迁作业的固废就地破碎处理，减少物料的二次转运成本。设计过程中针对设备的振动特性做了对应的结构优化，壳体的拼接面均经过铣削加工处理，保障拼接后的整体刚性，避免长期运转过程中因螺栓松动导致的壳体开裂问题，转子组件在出厂前需做动平衡校正，将运转时的径向跳动控制在允许范围内，降低设备满负荷运转时的振动幅度，减少对周边配套设备的振动影响。设备的润滑点位采用集中式的润滑管路设计，日常维护时可通过外部注油点直接对轴承、铰接销轴等位置加注润滑脂，无需拆解设备的防护结构，适配矿山现场运维人员的操作习惯，降低日常维护的操作难度。
