车载无障碍轮椅升降接驳装置结构设计

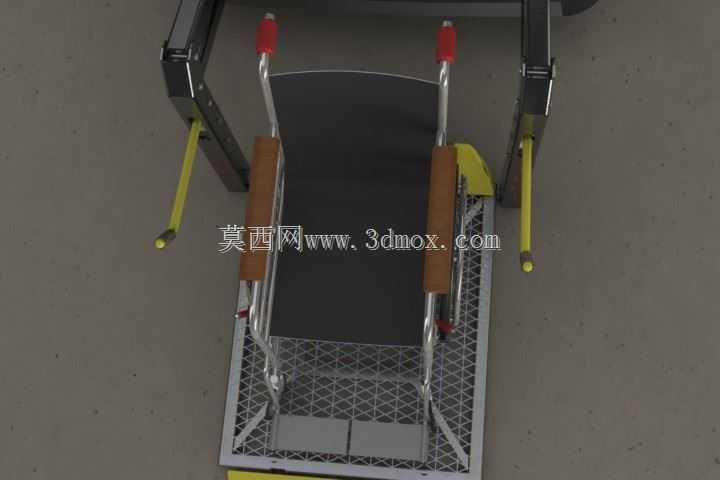

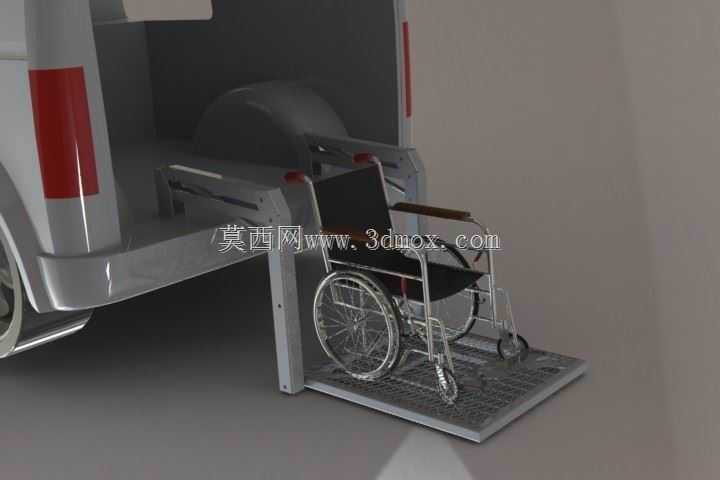

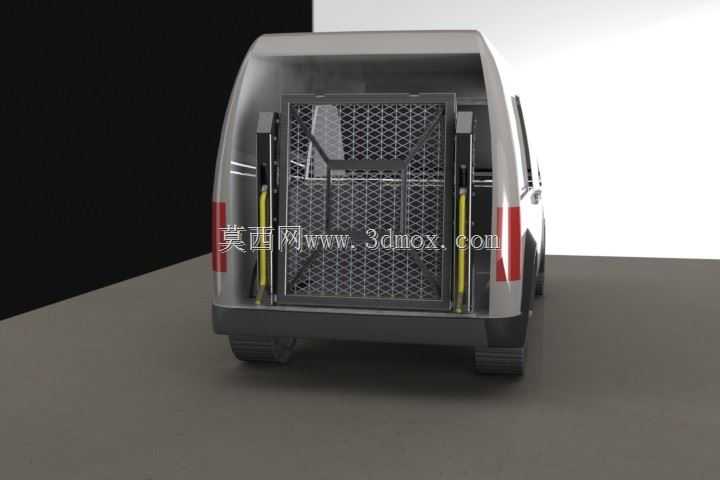

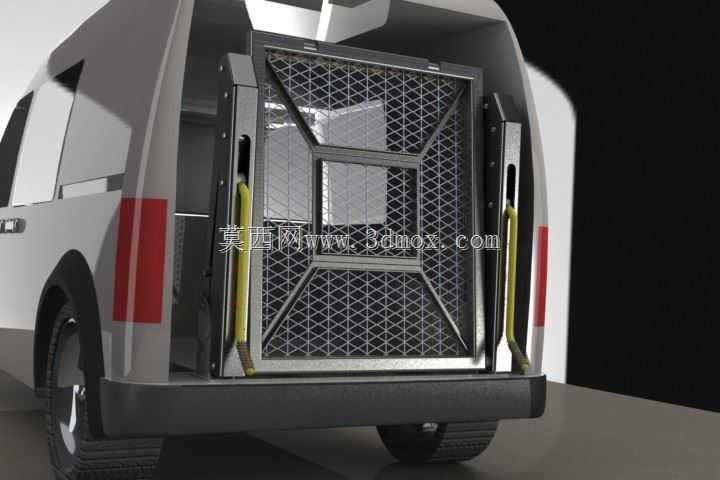

　　这套车载轮椅升降接驳结构，主要面向营运福祉车辆、无障碍改装通勤车、医疗转运车辆的侧门登乘场景设计，解决行动不便的轮椅使用者无需脱离座椅即可完成上下车的实际需求，避免传统抬扶转运过程中可能出现的磕碰、二次伤害风险，同时降低陪护人员的作业强度。从实际落地的安装边界来看，整套机构采用折叠收纳式布局，非工作状态下可完全收折至车辆侧裙下方的预留安装空间内，收纳后整体外轮廓不超出车辆侧围最外侧边界，不会影响车辆正常通行时的通过性，也不会额外增加车身宽度带来的剐蹭风险；展开状态下平台承载面与地面的垂直高度差控制在15mm以内，平台表面采用防滑花纹钢板材质，边缘设置高度50mm的挡边，防止轮椅轮在升降过程中滑出平台边界，

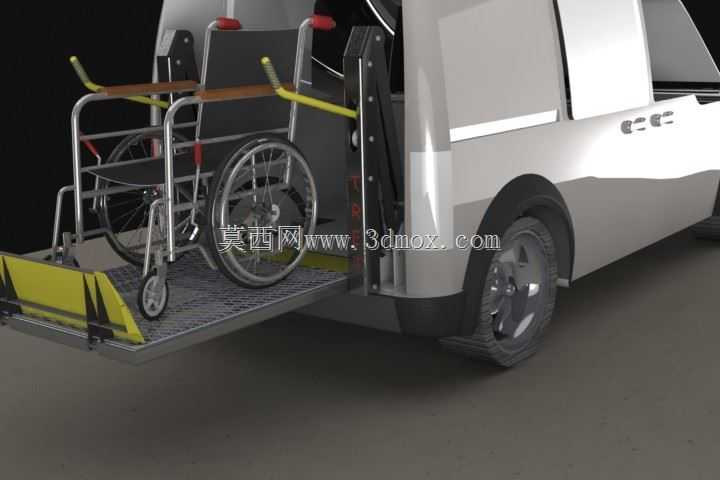

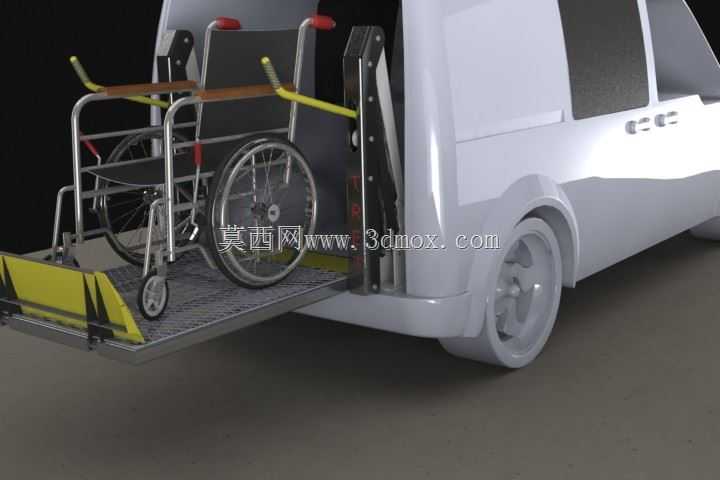

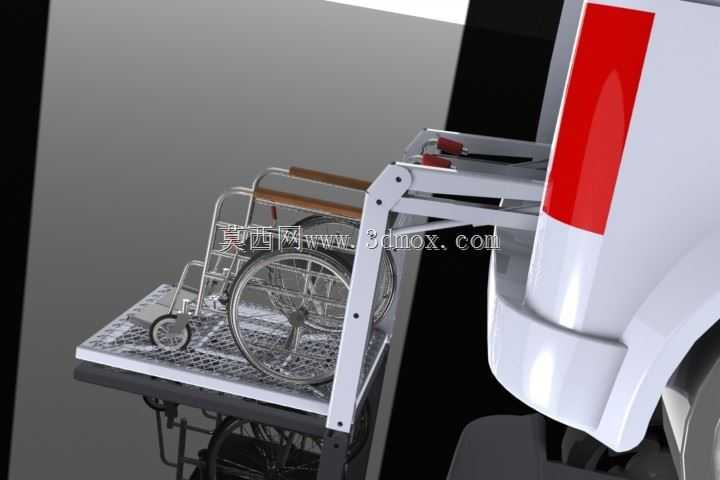

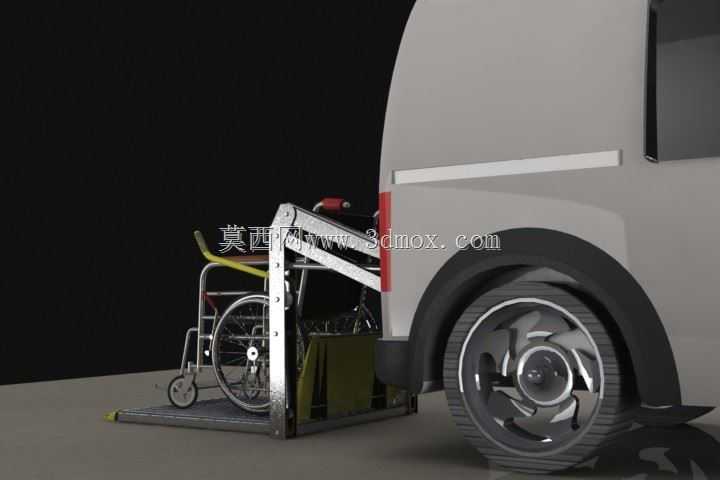

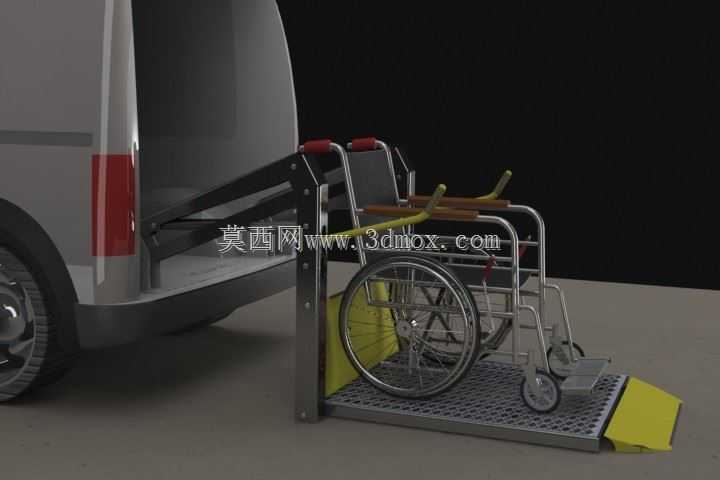

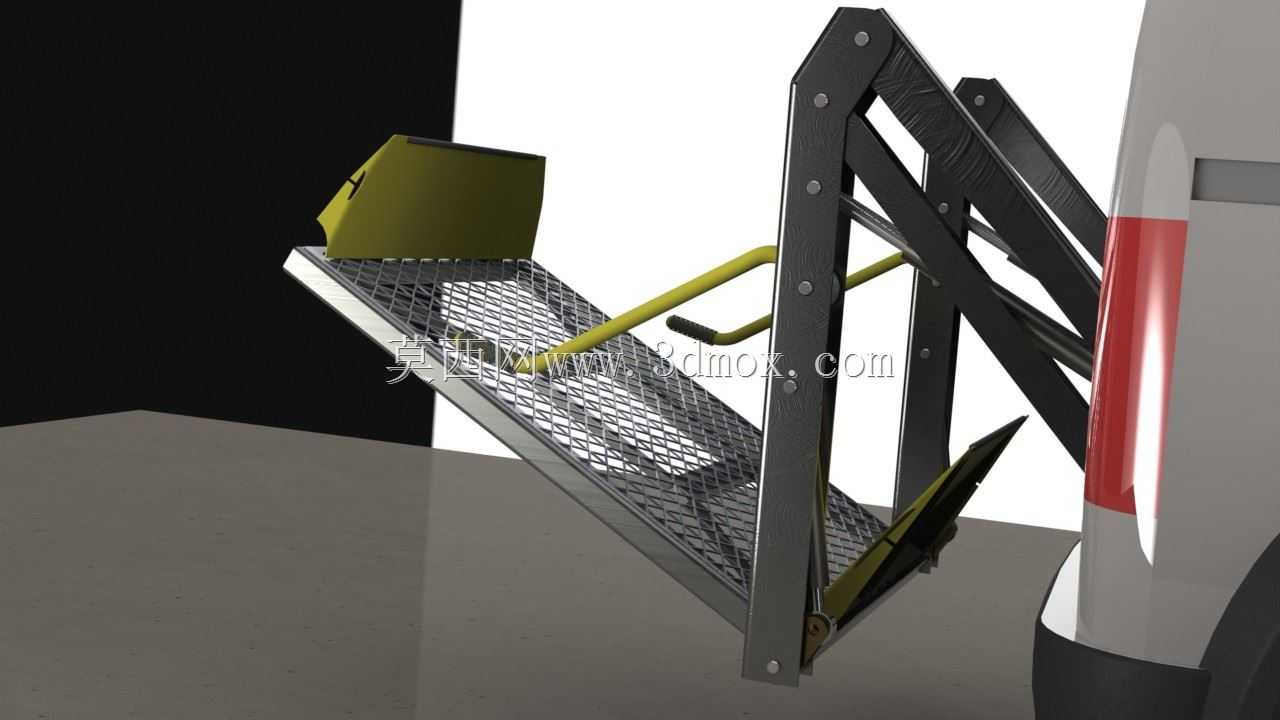

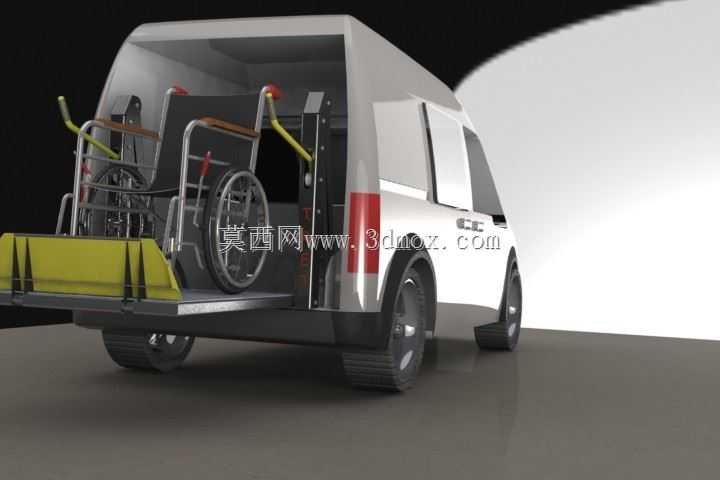

　　平台额定承载载荷按照常规手动轮椅加使用者的总重量预留1.5倍安全系数，可覆盖绝大多数日常使用场景的载荷需求。功能实现层面，整套升降动作采用剪叉式支撑结构配合线性驱动单元完成，动作过程中平台始终保持水平状态，不会出现前后或左右方向的倾斜，升降行程覆盖从地面到车辆车厢地板的完整高度差，当平台上升至与车厢地板齐平位置时，会自动触发机械锁止结构，将平台与车厢地板边缘刚性衔接，此时平台与地板之间的缝隙控制在10mm以内，避免轮椅小轮卡滞，使用者可自主驱动轮椅平稳进入车厢内部，无需额外辅助。设计过程中重点考虑了实际使用的容错性，平台前端设置了可翻折的导坡板，当平台落地时导坡板自动放平，形成坡度不超过12度的过渡坡面，即使地面存在微小的高度差，

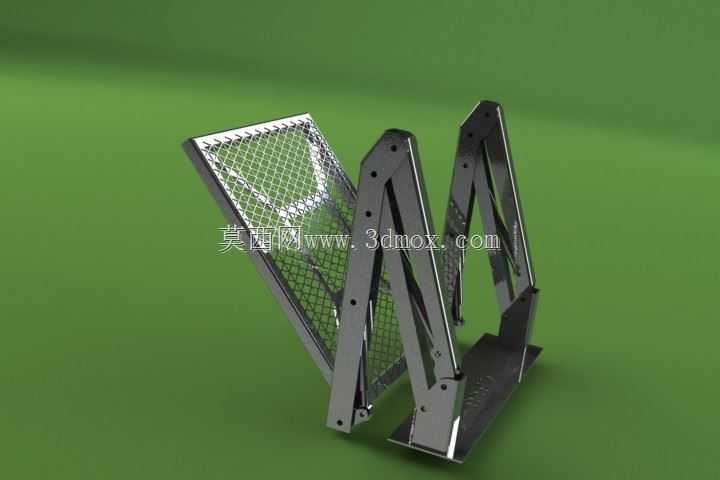

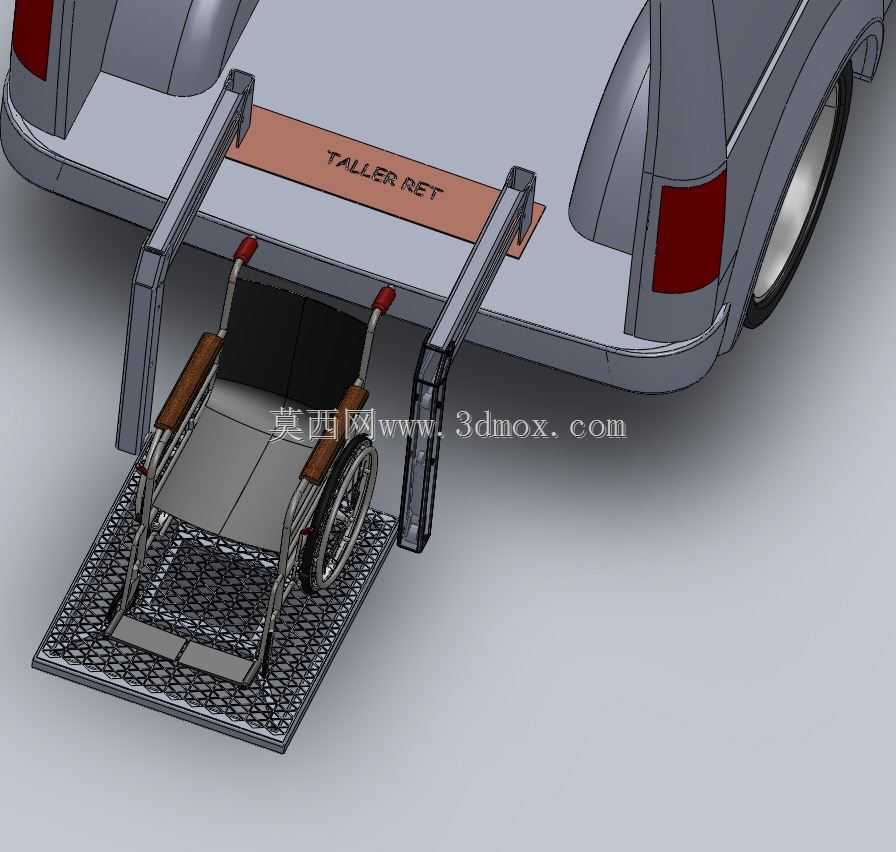

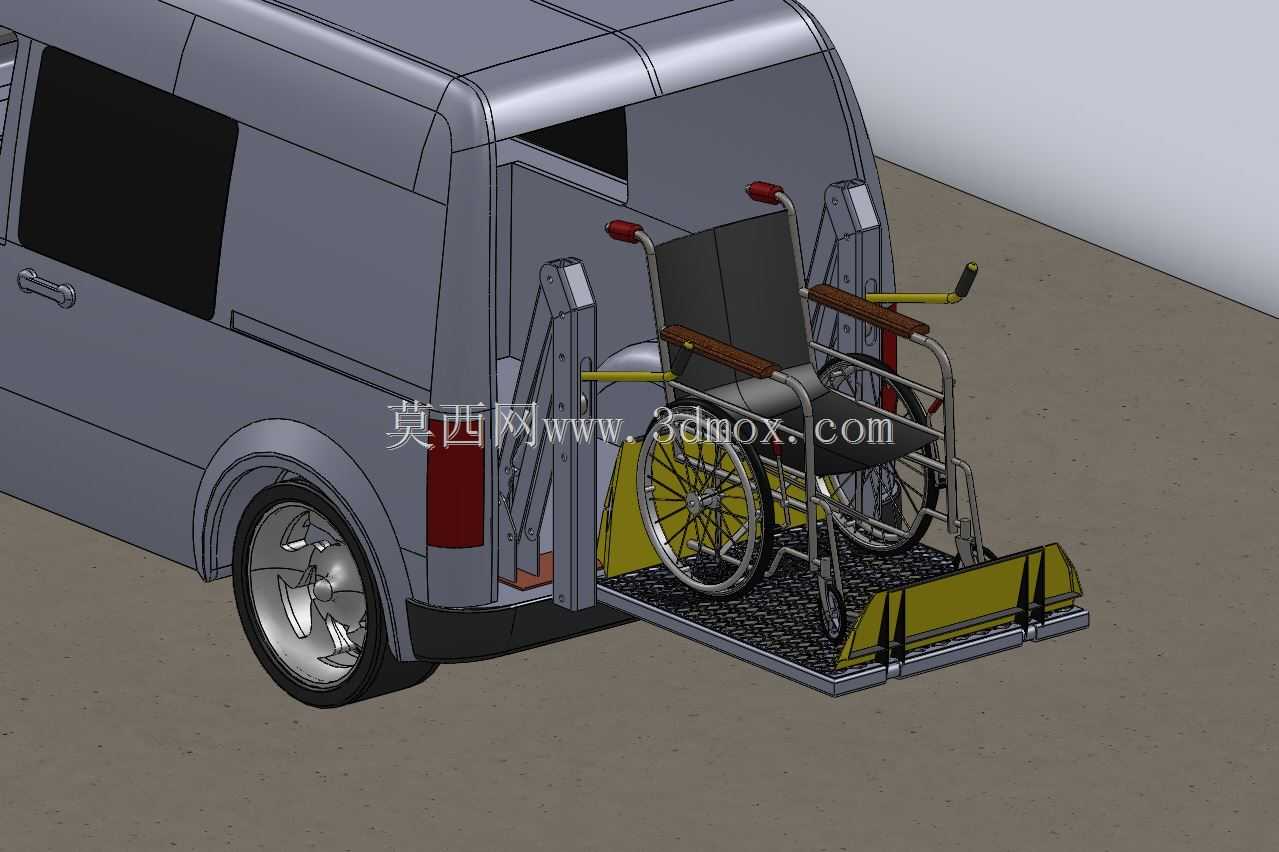

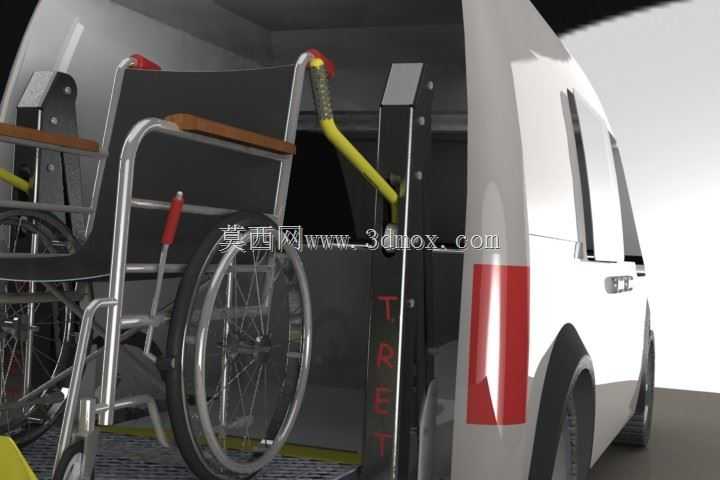

　　轮椅也能顺利驶入平台，无需额外铺垫辅助坡道；两侧的支撑臂在升降过程中会同步升起高度800mm的防护栏，防护栏与平台边缘的间隙小于120mm，防止轮椅扶手或使用者衣物被运动部件夹滞，同时所有运动副位置都设置了软质防尘罩，避免车辆行驶过程中带起的泥沙、灰尘进入铰接缝隙造成机构卡滞，适配车辆户外行驶的复杂使用环境。从结构建模的细节来看，整套机构的安装基点全部对齐车辆底盘原有预留的改装孔位，无需对底盘主梁进行额外打孔焊接，降低改装过程中对车身原有结构强度的破坏，所有受力构件的材料选型都兼顾了强度与轻量化要求，在满足承载安全系数的前提下尽可能降低整套机构的自重，避免过度增加车辆的簧下质量影响行驶稳定性。铰接位置的轴承选用自润滑含油轴承，

　　无需定期加注润滑脂即可满足长期使用的耐磨需求，降低后期维护的频次；驱动单元设置了机械应急释放结构，即使出现车辆供电故障的极端情况，陪护人员也可通过手动释放阀将平台缓慢降至地面，不会出现使用者被困在平台上的风险。另外在设计时也充分考虑了不同车型的适配性，整套升降机构的支撑臂长度、平台尺寸都可根据不同车型的侧门开口宽度、地板高度进行参数化调整，建模过程中所有配合尺寸都做了参数化关联，修改基础参数即可快速生成适配不同车型的衍生结构，无需重新搭建整体装配关系，能够大幅缩短不同车型适配改装的设计周期。平台表面的防滑纹理深度、挡边高度、防护栏间隙这些细节尺寸，都严格参照无障碍设施的相关设计规范设定，没有为了压缩收纳尺寸而牺牲使用的安全性与便利性，比如导坡板的坡度控制，就是反复核对手动轮椅、电动轮椅的最小越障角度后确定的，即使是轮径较小的电动轮椅也能顺利爬坡，不会出现坡度过大导致轮椅后倾的问题。整套机构的运动轨迹在建模阶段就做了完整的干涉检查，确保收折、展开、升降全行程中，所有运动部件都不会与车辆侧门、轮拱、底盘悬挂部件发生碰撞，安装后不会影响车辆侧门的正常开关，也不会干扰轮胎的正常跳动行程，完全满足车辆改装后的上路行驶要求。
