卧式连续式工业旋转干燥设备结构设计

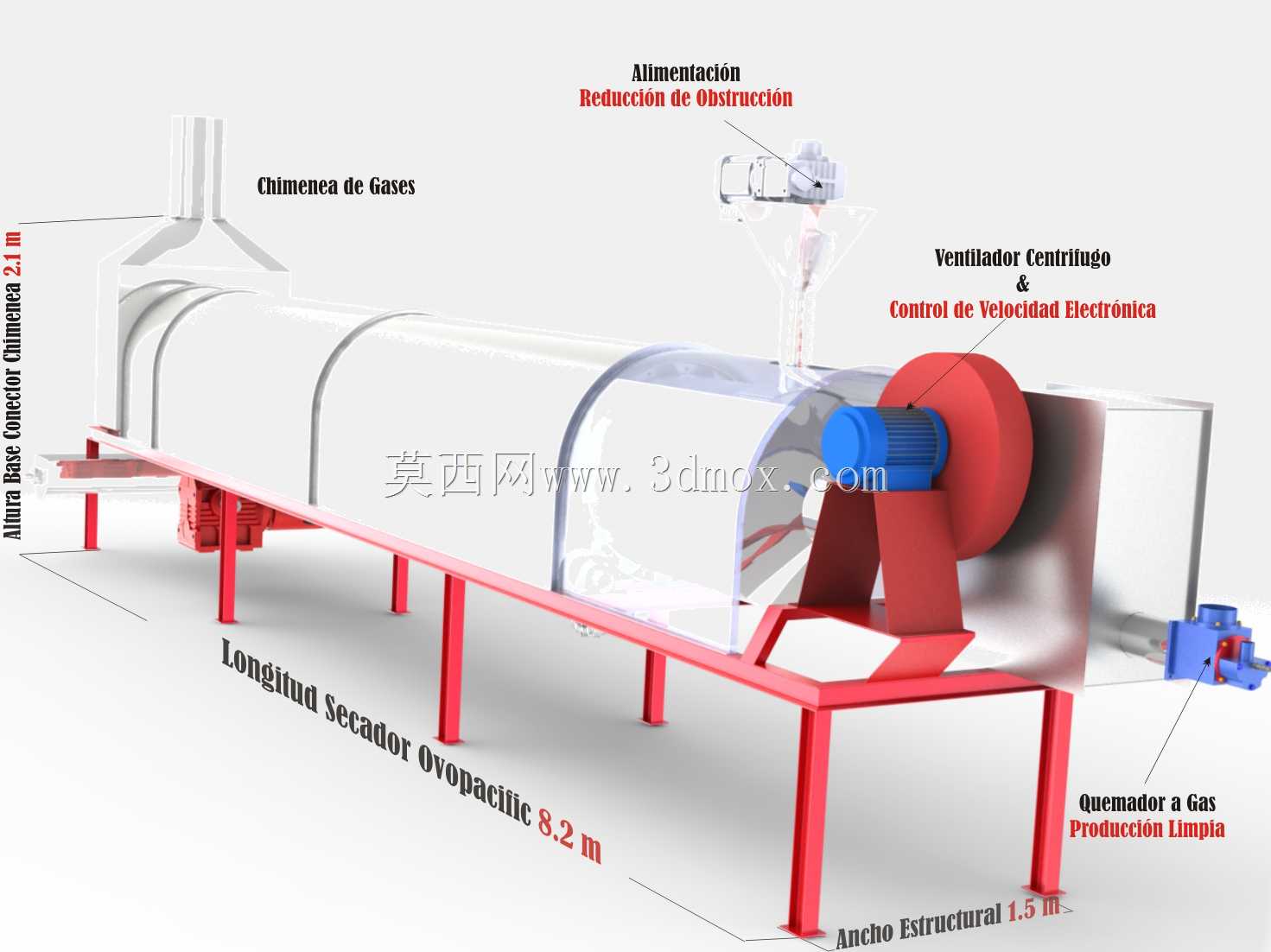

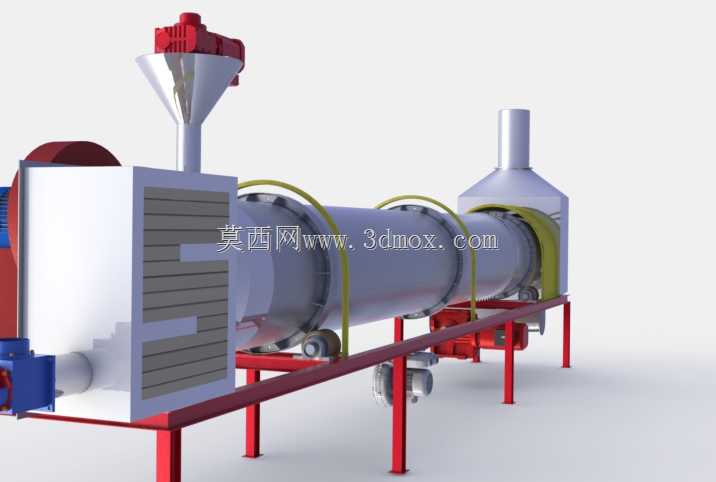

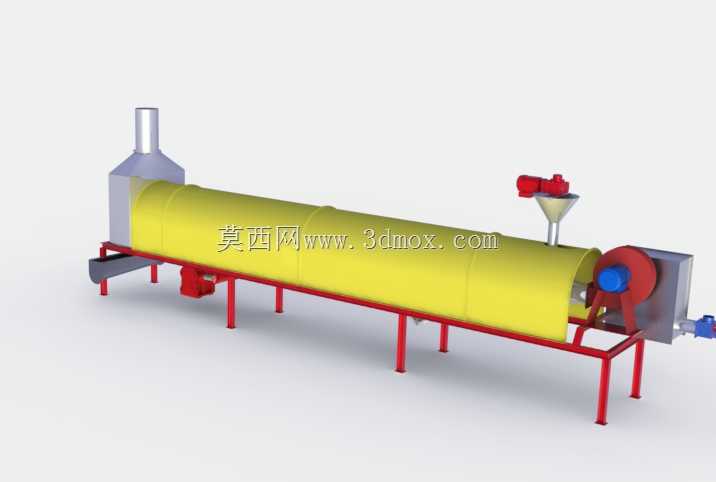

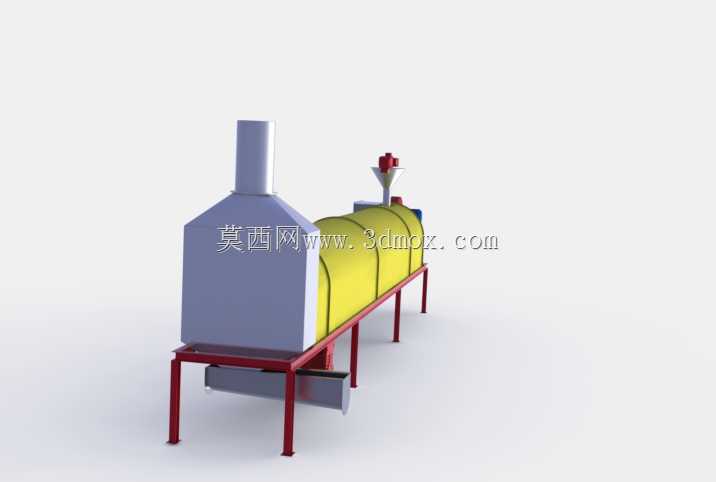

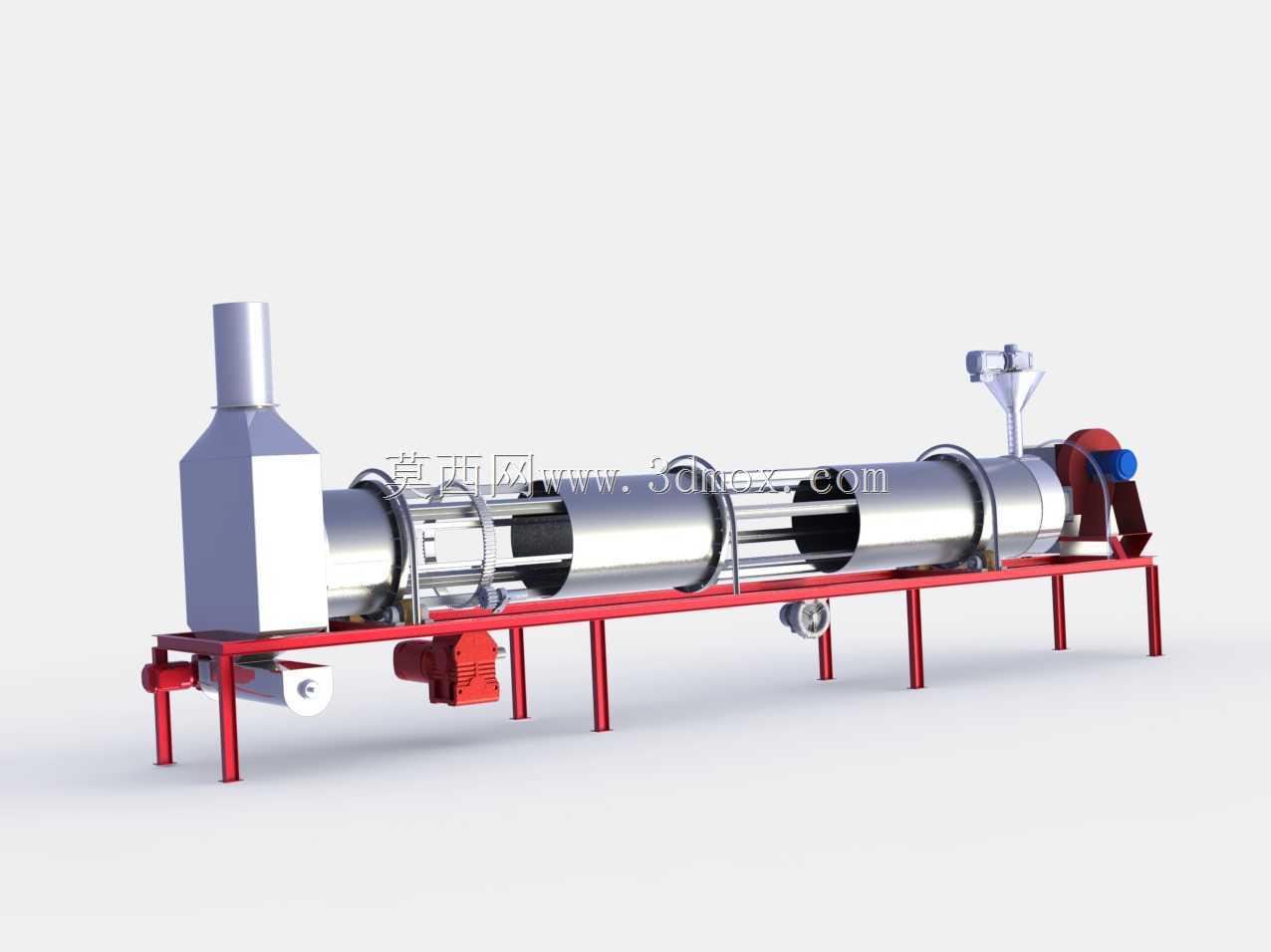

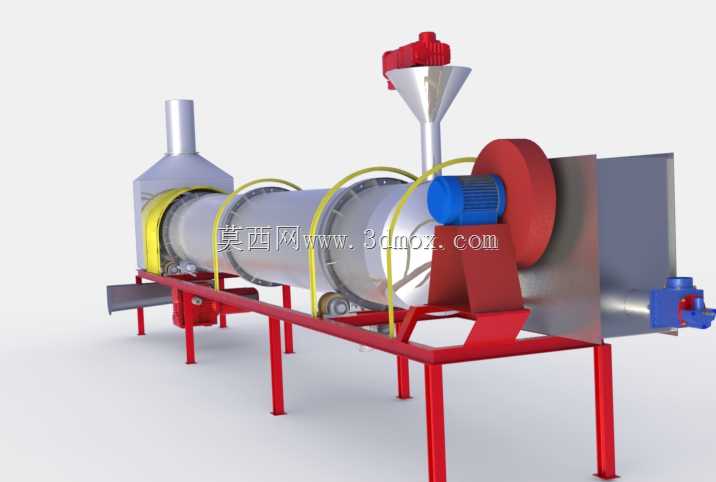

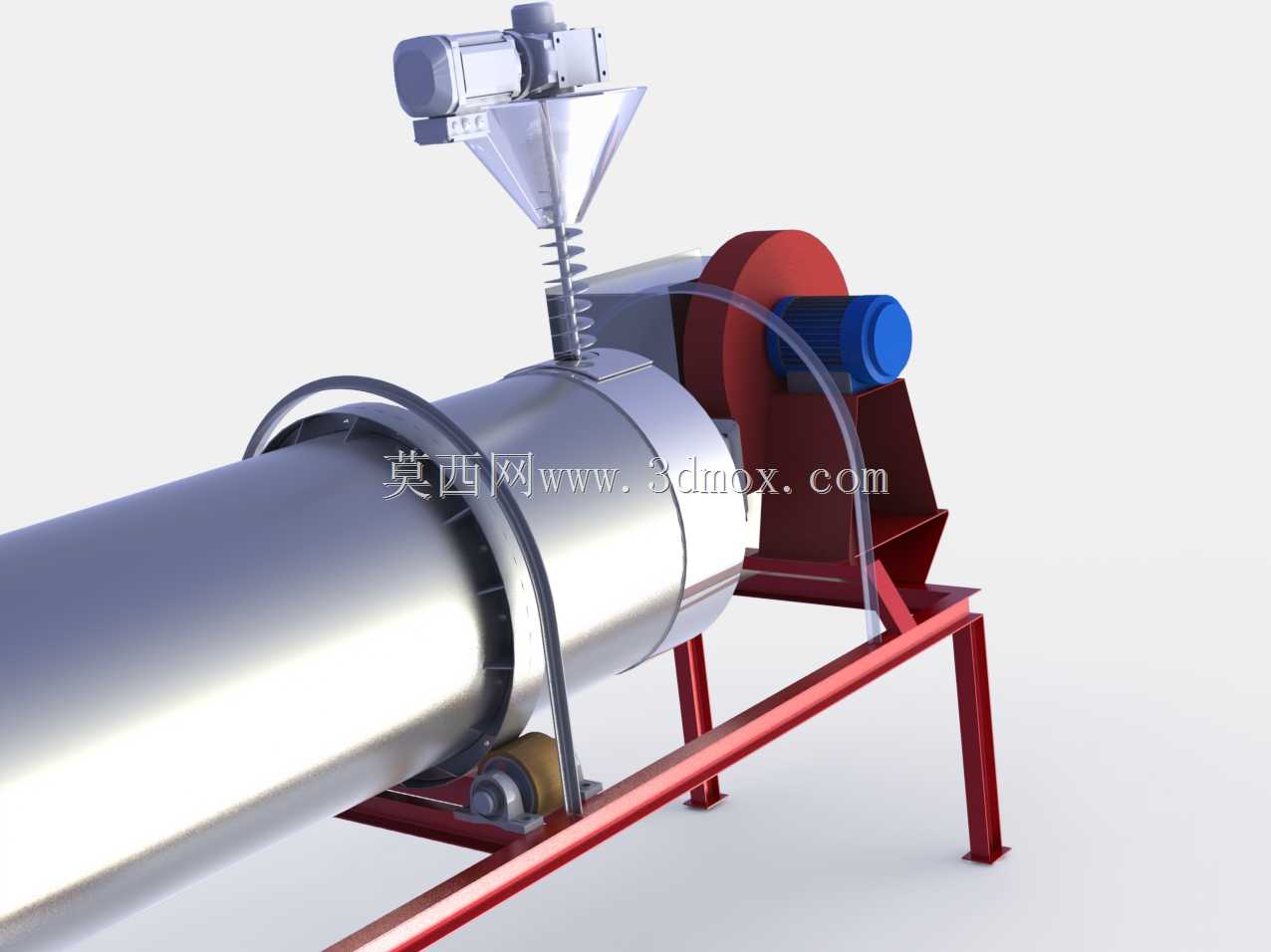

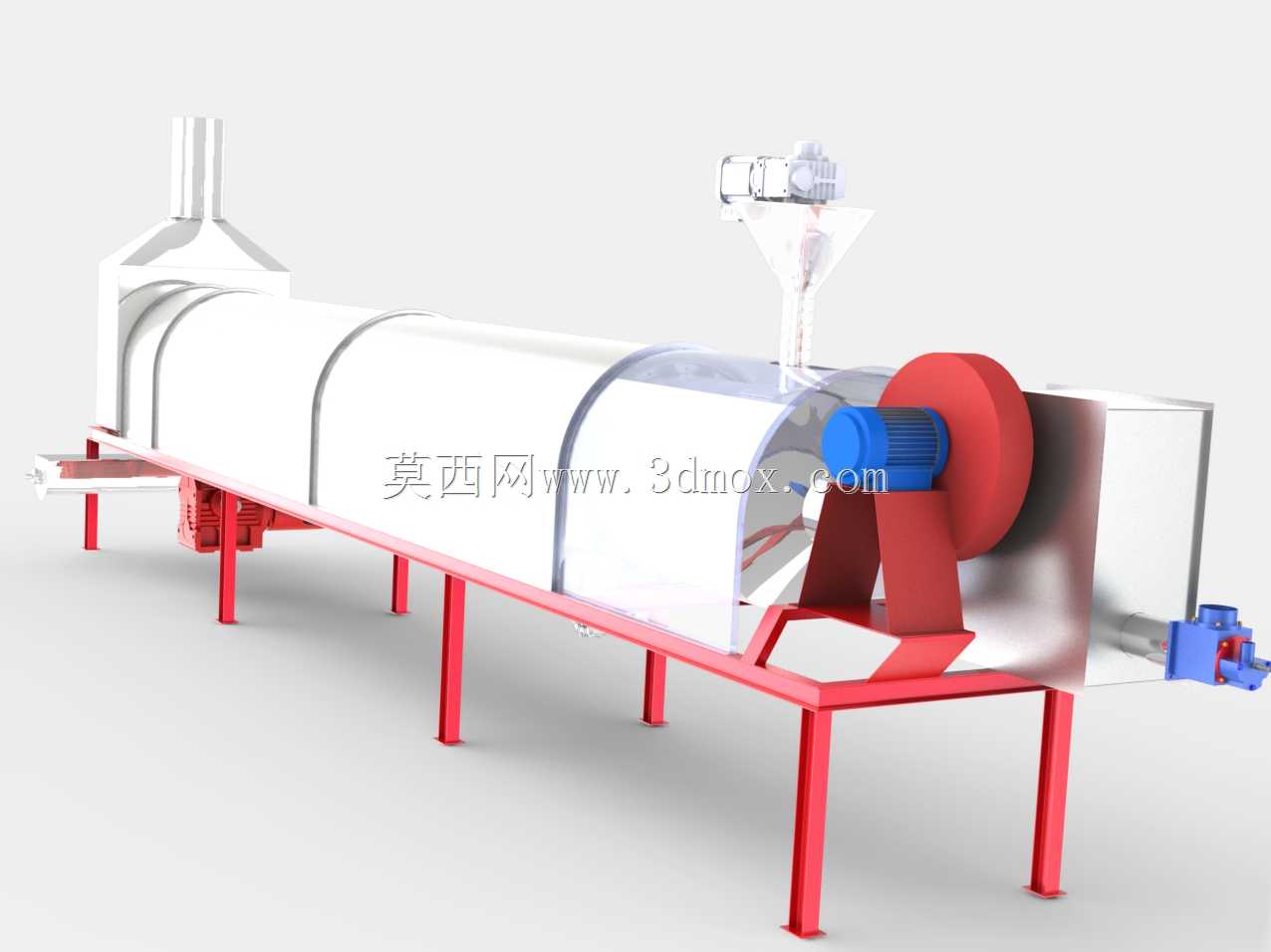

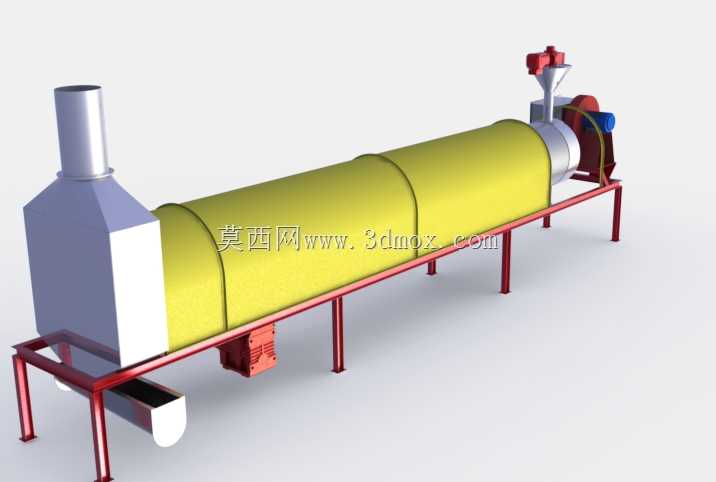

　　这套卧式旋转干燥设备的三维结构，针对中小产能的连续式物料烘干需求设计，整体采用长筒卧式布局，筒体有效作业长度为8.2m，进料端配套烟囱结构总高度2.1m，整套设备通过红色型钢支架落地安装，支架支腿间距根据筒体载荷分布做了差异化排布，进料端支腿间距更小，适配进料段物料堆积密度更高的载荷特点，出料端支腿做了斜向加强筋设计，抵消驱动端运转时的径向振动。设备核心作业筒体采用分段式结构，中段设置透明观察段，可直接观测内部物料的翻滚状态与干燥进程，避免传统封闭干燥筒无法实时判断物料状态的弊端。进料端顶部设置独立的排气烟囱，用于排出干燥过程中蒸发的水汽与废气，烟囱接口尺寸适配常规车间排风管道的对接需求，无需额外做变径处理。

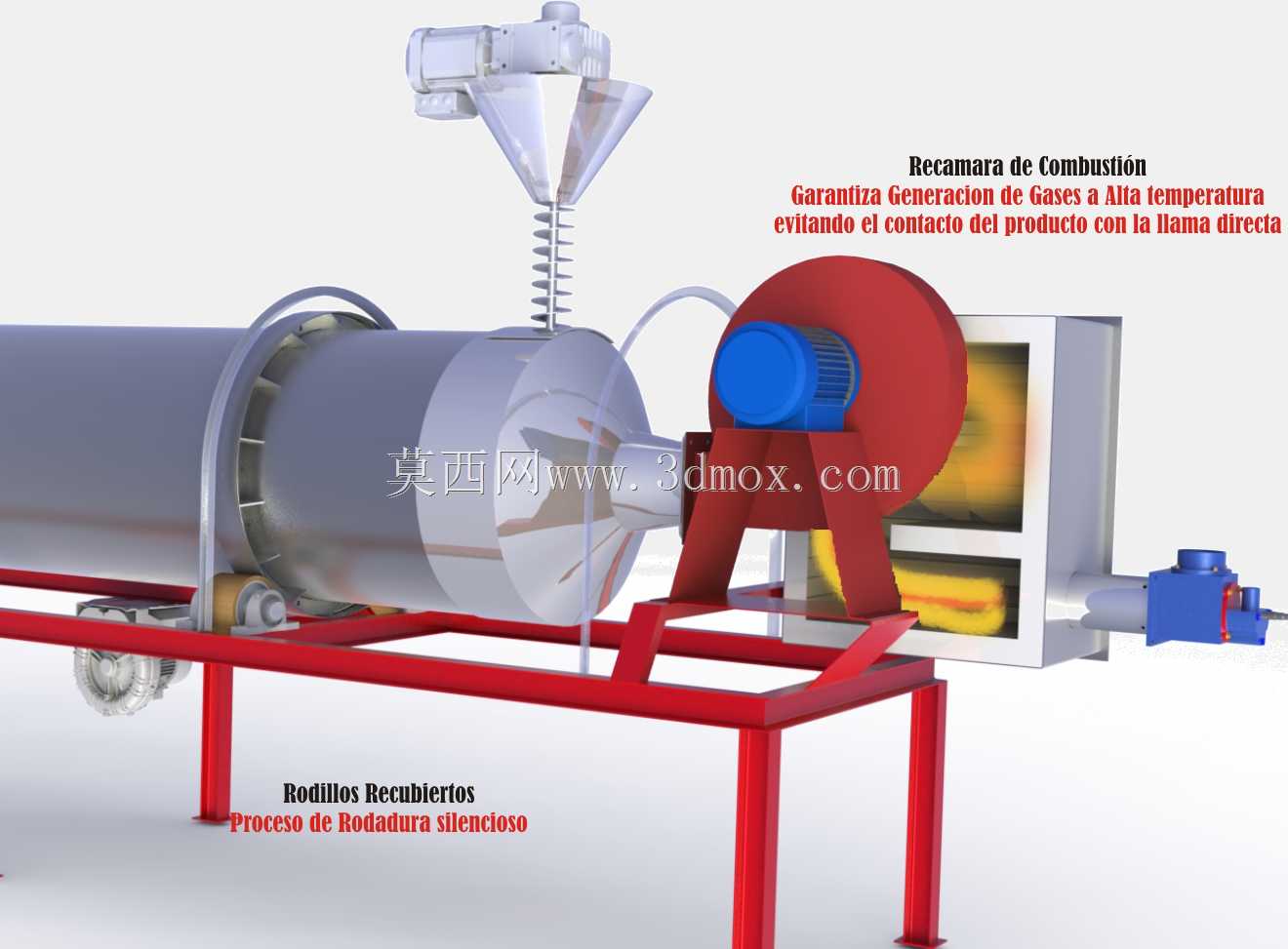

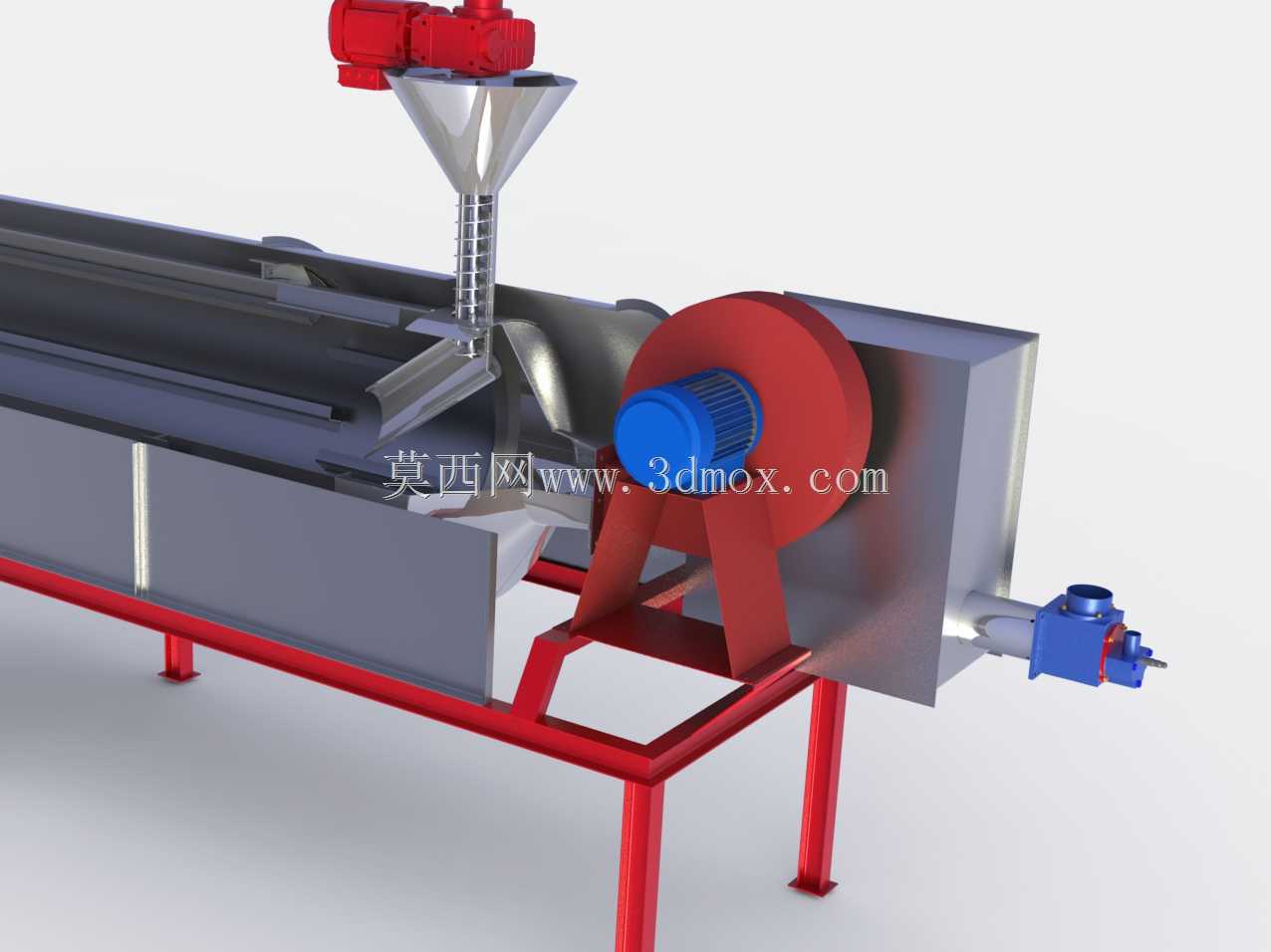

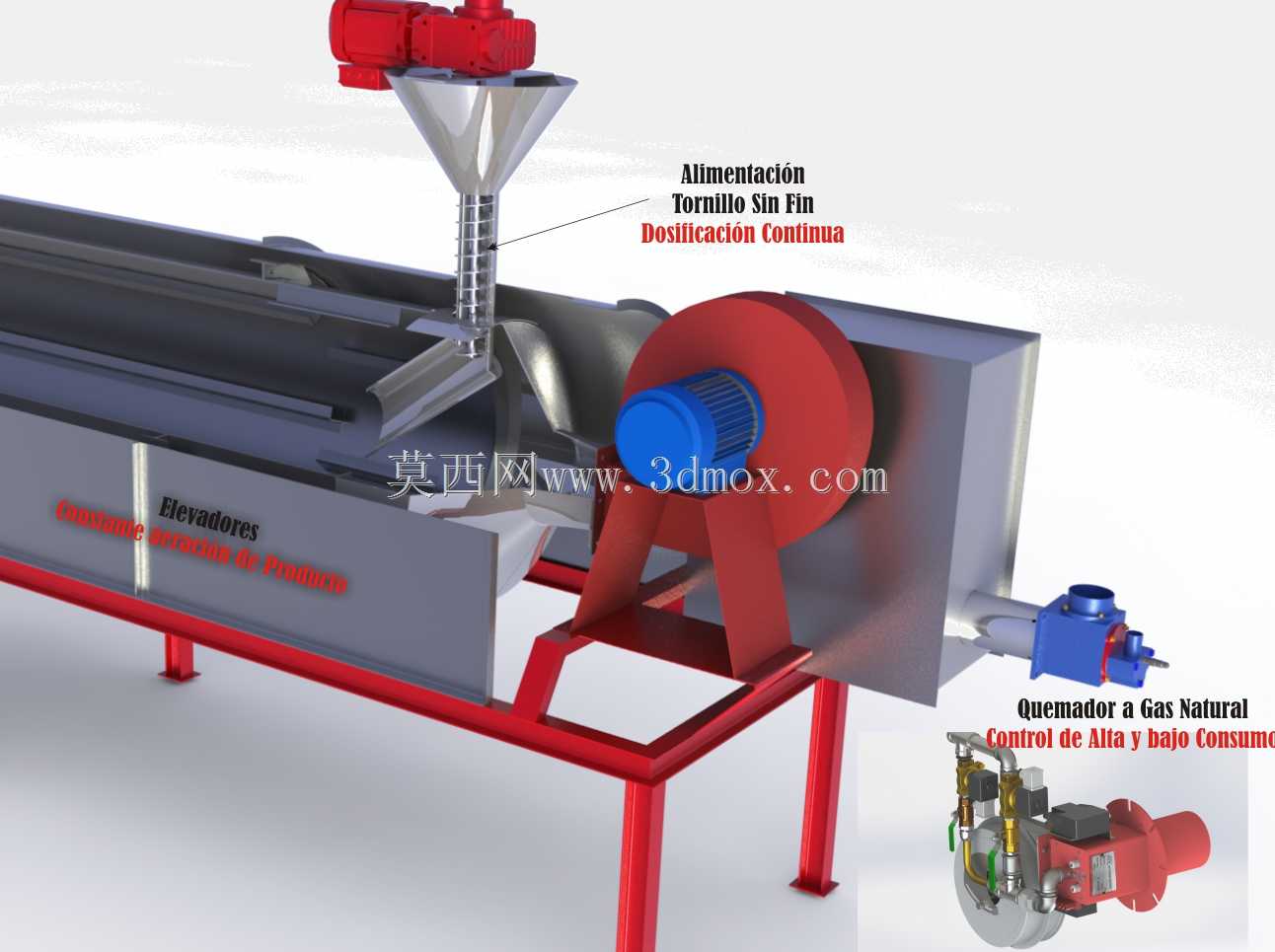

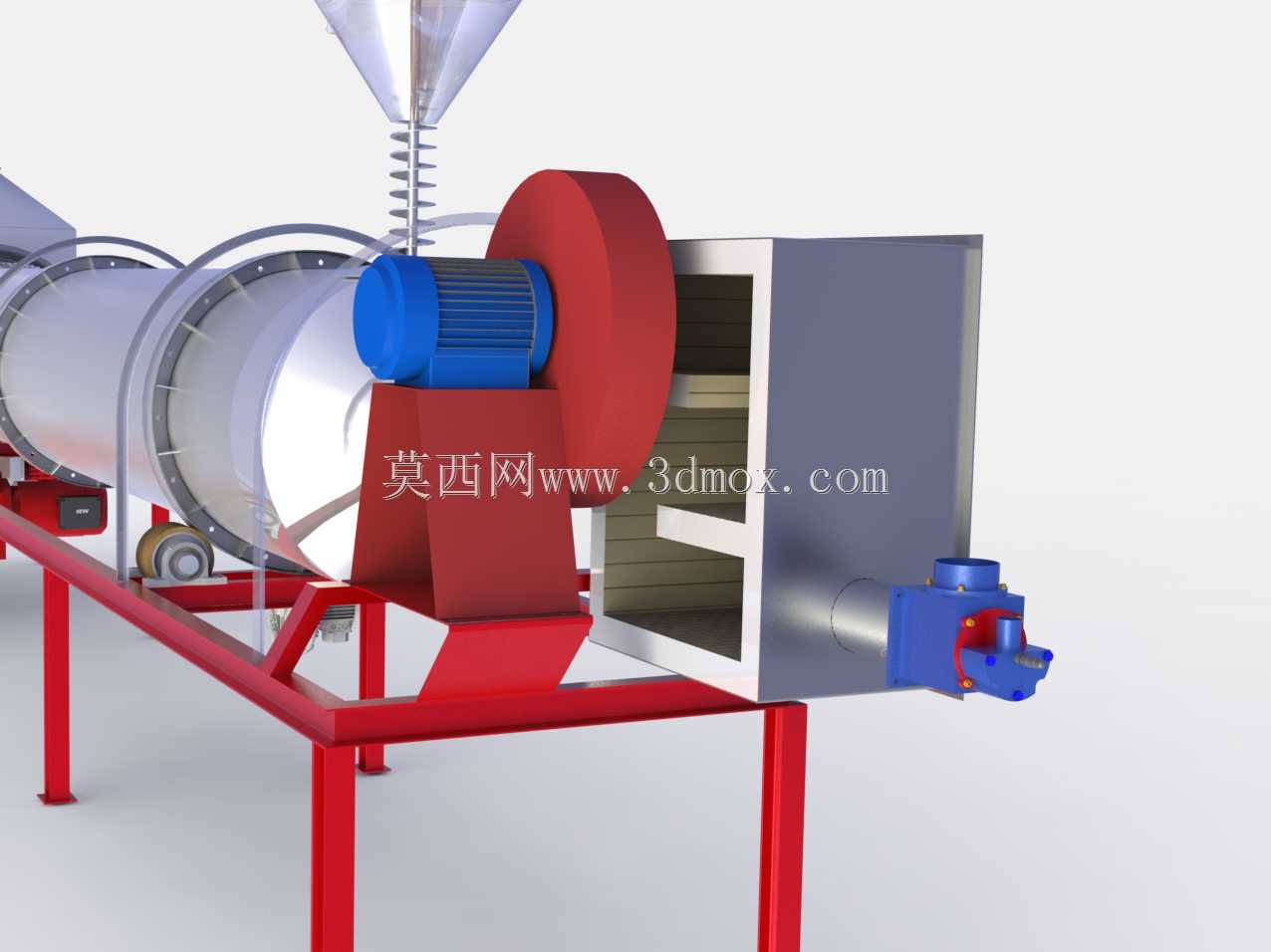

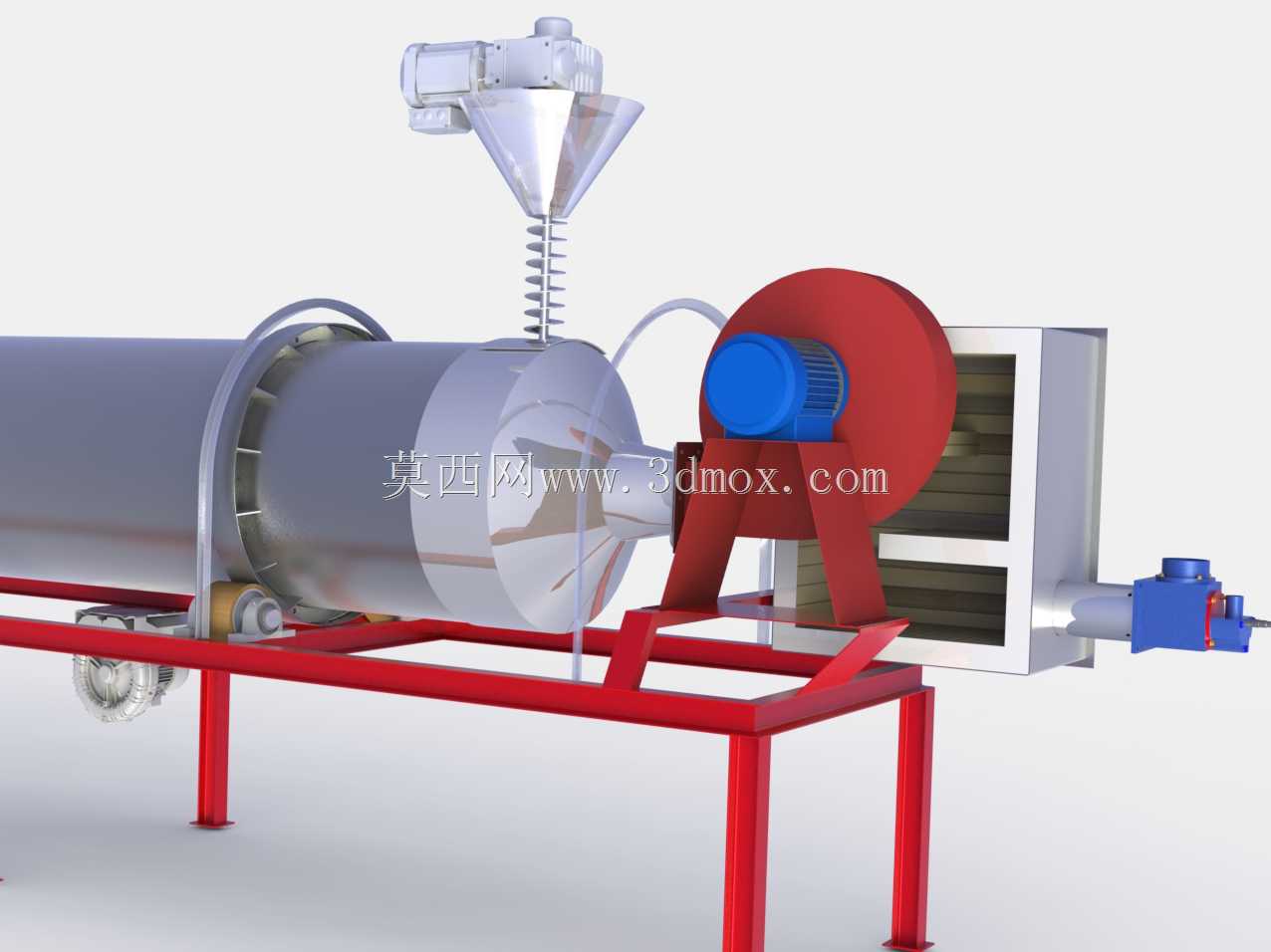

　　驱动端采用离心风机配套电子调速控制模块，可根据不同物料的干燥特性调整筒体转速与热风供给量，调速模块集成在驱动端侧方的控制盒内，接线点位预留了常规工业控制的接线端口，可直接对接车间PLC控制系统实现联机作业。出料端配套清洁燃烧的燃气燃烧器，采用直燃式热风供给结构，热风直接进入筒体内部与物料接触，热交换效率高于间接换热结构，燃烧器的安装位置做了隔热防护设计，避免高温传导至支架与驱动部件影响设备使用寿命。设备的进料端设置了防堵进料结构，可减少高湿度物料进料时的堵塞概率，进料口的导流板角度经过反复调整，可保证物料进入筒体后均匀分布在滚筒的截面上，避免物料偏载导致的筒体运转抖动。在实际应用场景中，这套设备可适配食品加工、农副产品处理、

　　轻质工业废料烘干等多个场景，针对颗粒状、小块状的松散物料适应性较强，设备运转时筒体缓慢旋转，带动内部物料不断翻滚，与热风充分接触实现均匀干燥，针对不同物料的干燥需求，可通过调整转速、热风温度、进料速率三个参数匹配干燥工艺，比如处理食品类物料时，可将热风温度控制在120摄氏度的中等温度区间，配合7-10分钟的物料停留时间，可保证物料干燥均匀的同时避免物料焦糊，每小时可处理350公斤左右的物料，物料在筒体内的填充率控制在合理区间，保证热风可顺利穿过物料层带走水分。整套设备的安装边界清晰，支架底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，设备总宽度控制在常规车间通道的通行范围内，安装时无需对车间布局做大幅调整，

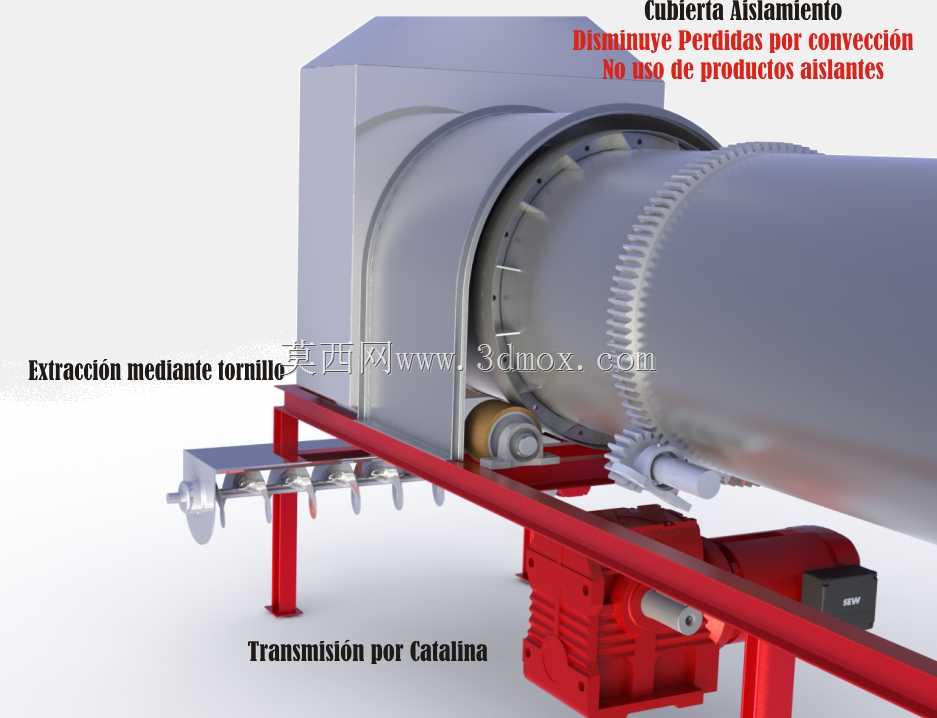

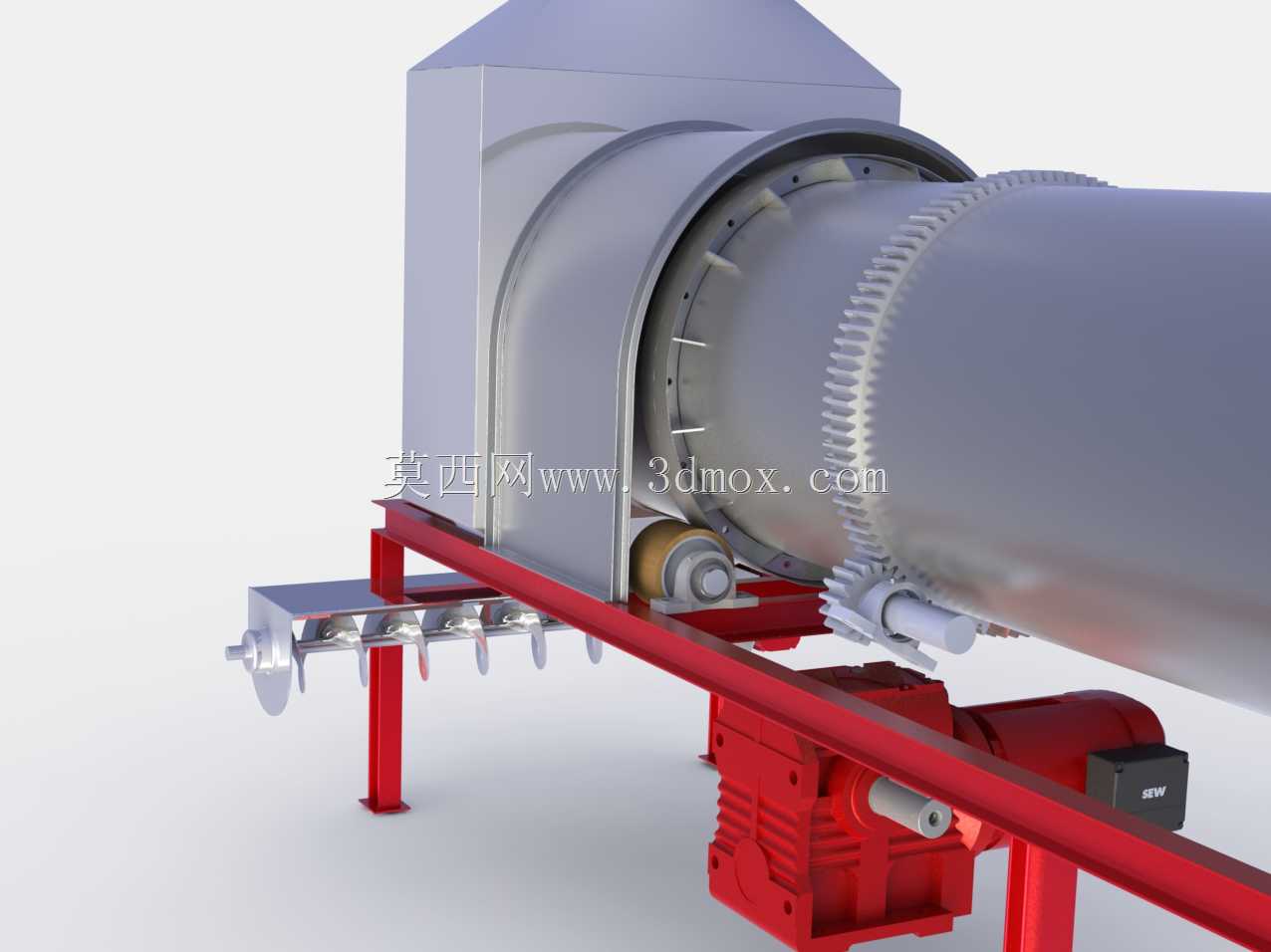

　　驱动端与燃烧器的检修空间都做了预留，日常维护时可直接拆卸侧方护板接触核心部件，无需吊装整个筒体。筒体的支撑采用滚轮支撑结构，支撑滚轮的位置做了耐磨处理，长期运转时的磨损量可控，更换滚轮时无需拆卸筒体，仅需顶起筒体即可完成更换作业，降低了后期维护的难度与成本。排气烟囱的位置设置在进料端，与热风流动方向形成逆流布局，热风从出料端进入向进料端流动，物料从进料端向出料端移动，逆流换热的形式可让湿度最高的初始物料与温度最低、湿度最高的末端热风接触，湿度最低的出料端物料与温度最高的新鲜热风接触，最大化热交换效率，降低能源消耗。燃烧器采用清洁燃气作为燃料，燃烧产物无明显烟尘，可满足食品加工场景的卫生要求，燃烧器的火焰不直接接触物料，通过热风传递热量，避免物料被火焰污染。设备的驱动电机与风机之间采用皮带传动结构，可缓冲启动时的冲击力，同时可通过更换皮带轮调整转速范围，适配更多不同特性的物料干燥需求。
