对夹式手柄驱动蝶阀结构三维设计

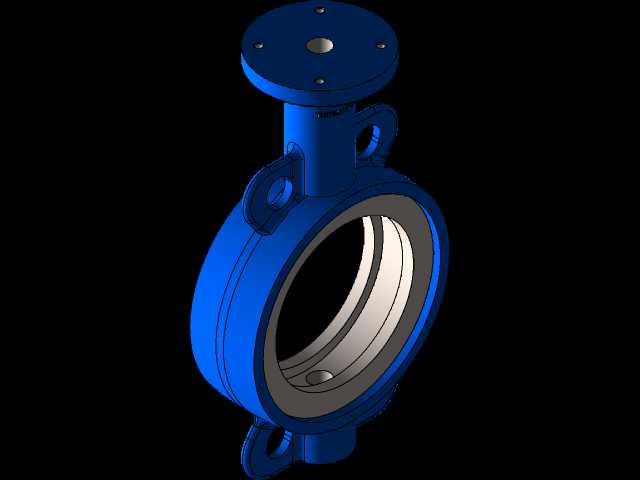

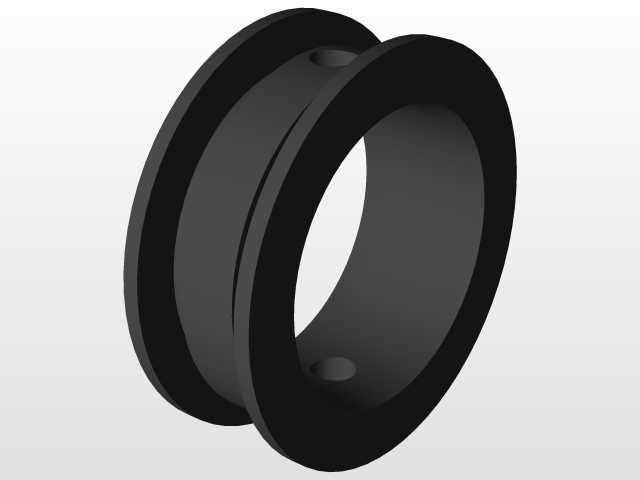

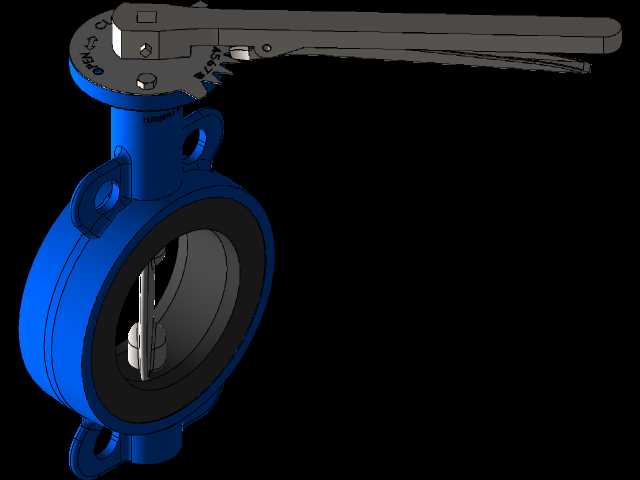

这款手动对夹式蝶阀是工业管路系统中应用极为广泛的流体控制部件，主要面向给排水、暖通空调、市政管网、轻工化工等低压流体输送场景，承担管路内流体的通断截断与流量调节功能，可适配清水、油品、弱腐蚀性流体等多种介质工况，在楼宇管网改造、厂区循环水系统、消防供水管路中都能见到这类阀门的身影。相较于同口径的闸阀、截止阀，蝶阀的结构长度更短，整体重量更轻，安装时无需在管路两端预留过长的操作空间，尤其适合空间局促的管廊、设备夹层内的管路布设。从功能特性来看，这款蝶阀采用手柄杠杆式驱动结构，手柄根部设置有定位齿盘，可将阀板锁定在0到90度区间内的任意开度位置，操作人员无需额外工具即可扳动手柄完成开度调整，齿盘的多档位定位能够避免管路流体冲击导致的阀板移位，保证开度调节的稳定性。阀体采用对夹式连接结构，安装时将阀体夹在两片管路法兰之间，通过穿装法兰螺栓即可完成固定，相比法兰式蝶阀省去了阀体两端的法兰结构，大幅降低了阀体自身的材料消耗与整体重量。产品设计过程中，首先围绕低压管路的密封需求确定了中线型结构方案，阀板旋转中心与管路中心、密封面中心重合，这种结构能够让阀板在启闭过程中与橡胶密封圈的摩擦行程更短，有效降低操作扭矩，同时延长密封件的使用寿命。阀体两侧设计有定位凸耳，安装时可与法兰盘上的定位孔配合，避免阀门在螺栓紧固过程中出现偏移，保证密封面受力均匀。阀杆采用上下两段式支撑结构，上端穿过阀体颈部与手柄连接，下端插入阀体底部的定位轴孔，这种双支点支撑能够避免阀板在高压流体冲击下出现偏摆，保证阀板转动过程中的同轴度。外形尺寸方面，这款蝶阀的结构长度严格遵循通用对夹蝶阀的安装尺寸规范，阀体两端的密封面间距适配对应压力等级的标准法兰，阀体上的螺栓过孔位置与国标法兰的螺栓孔距完全匹配，无需对现有管路法兰进行二次加工即可直接安装。手柄的操作高度经过合理优化，安装后手柄的转动范围内无结构干涉，操作人员站在管路侧面即可完成全开、全关及开度调节操作，无需俯身或探入管路间隙。阀体上的吊环结构可用于阀门吊装搬运，也可作为安装时的辅助着力点，方便施工人员对位调整。密封结构采用整体包覆式橡胶密封圈，密封圈嵌装在阀体内壁，阀板边缘做圆弧过渡处理，启闭过程中不会刮伤密封面，在全关位置时阀板与密封圈形成整圈挤压密封，可满足低压管路的零泄漏要求。
