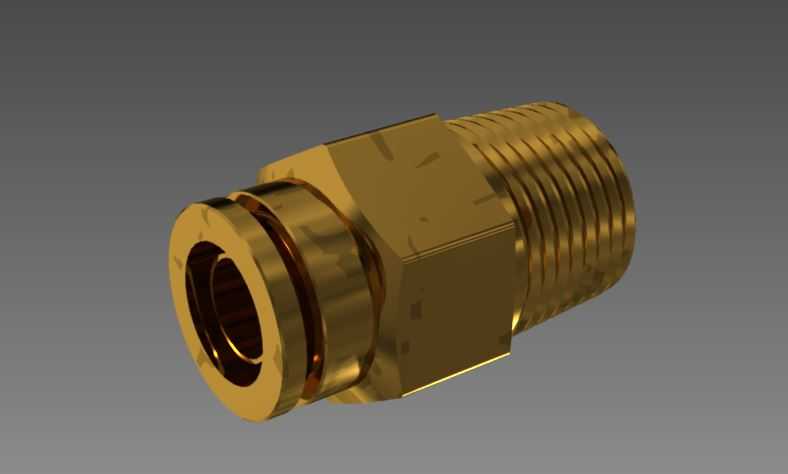

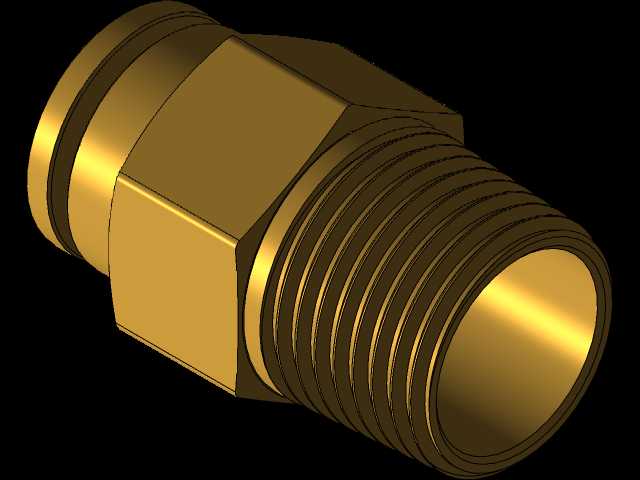

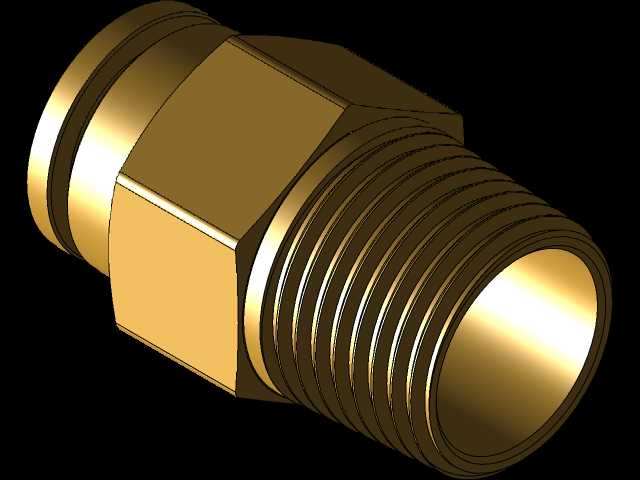

1/2英寸NPT转推入式空气制动接头结构

这款空气制动接头主要应用于商用车辆、轨道交通车辆以及工业气动控制系统的空气管路连接场景，是气制动回路中实现不同管路接口快速转接的核心适配部件，能够将1/2英寸规格的DOT标准空气管路与标准NPT外螺纹接口的阀件、储气筒、制动气室等部件实现可靠连通，解决气动系统中不同接口标准管路无法直接对接的现场装配问题。在实际使用场景中，这类接头广泛部署在货运卡车、客运大巴、工程作业车辆的气压制动回路里，也可用于工厂自动化气动生产线的压缩空气管路布设，承担气路导通、密封保压的核心作用，其连接可靠性直接关系到制动系统的响应速度与运行安全，是气动管路系统中不可或缺的基础连接元件。从功能特性来看，该接头采用推入式快插结构设计，一端为标准NPT外螺纹接口，可通过螺纹旋合与带对应内螺纹的气动部件实现刚性密封连接，螺纹段的标准牙型能够保证足够的啮合深度，避免气压冲击下出现螺纹松脱、密封失效的问题；另一端为推入式快插接口，装配时无需额外工具，仅需将对应规格的DOT空气管路垂直插入接口到底，即可依靠内部的弹性卡圈抱紧管路外壁，配合内置的密封胶圈实现径向密封，大幅提升现场装配与后期维护的效率，拆卸时仅需按压接口端的释放环即可顺利拔出管路，操作便捷且可重复拆装使用。在设计思路上，这款接头整体采用黄铜作为主体材质，利用黄铜优异的切削加工性能、抗腐蚀性能与适中的结构强度，既能够满足气动回路最高工作气压下的结构强度要求，避免长期受压出现本体开裂、变形问题，也能适应车辆底盘下潮湿、多尘、存在盐雾腐蚀的复杂工作环境，降低接头锈蚀卡滞的概率。接头中部设计有外六角结构，能够适配标准扳手的夹持需求，方便装配时施加合适的拧紧力矩，避免因力矩不足导致密封失效或是力矩过大造成螺纹损伤。外形尺寸与安装边界方面，该接头整体轴向长度紧凑，六角对边尺寸符合标准气动接头的工装适配要求，NPT螺纹段长度满足标准螺纹啮合深度要求，推入式接口的外径尺寸预留了足够的管路插拔操作空间，安装时仅需保证接口周围留有可供手指按压释放环的操作间隙即可，无需额外的大尺寸安装空间，能够适配底盘梁架、阀组集成块等狭小安装位置的布设需求，接头内部的流道采用等径过渡设计，不会因通径变化造成气路压损过大，保证气压信号与压缩空气的传输效率，满足制动系统快速充放气的响应要求。
