林肯工业级软管卷盘结构设计

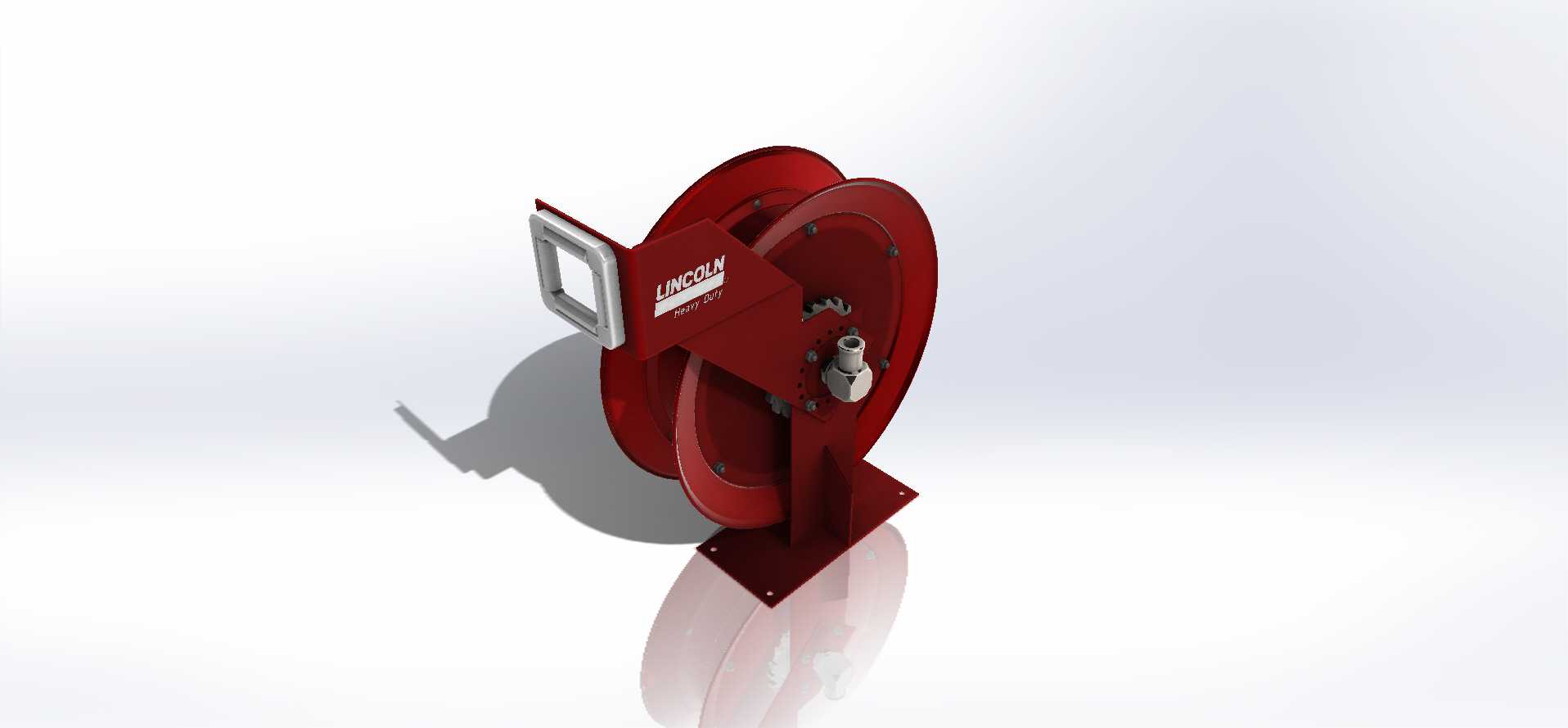

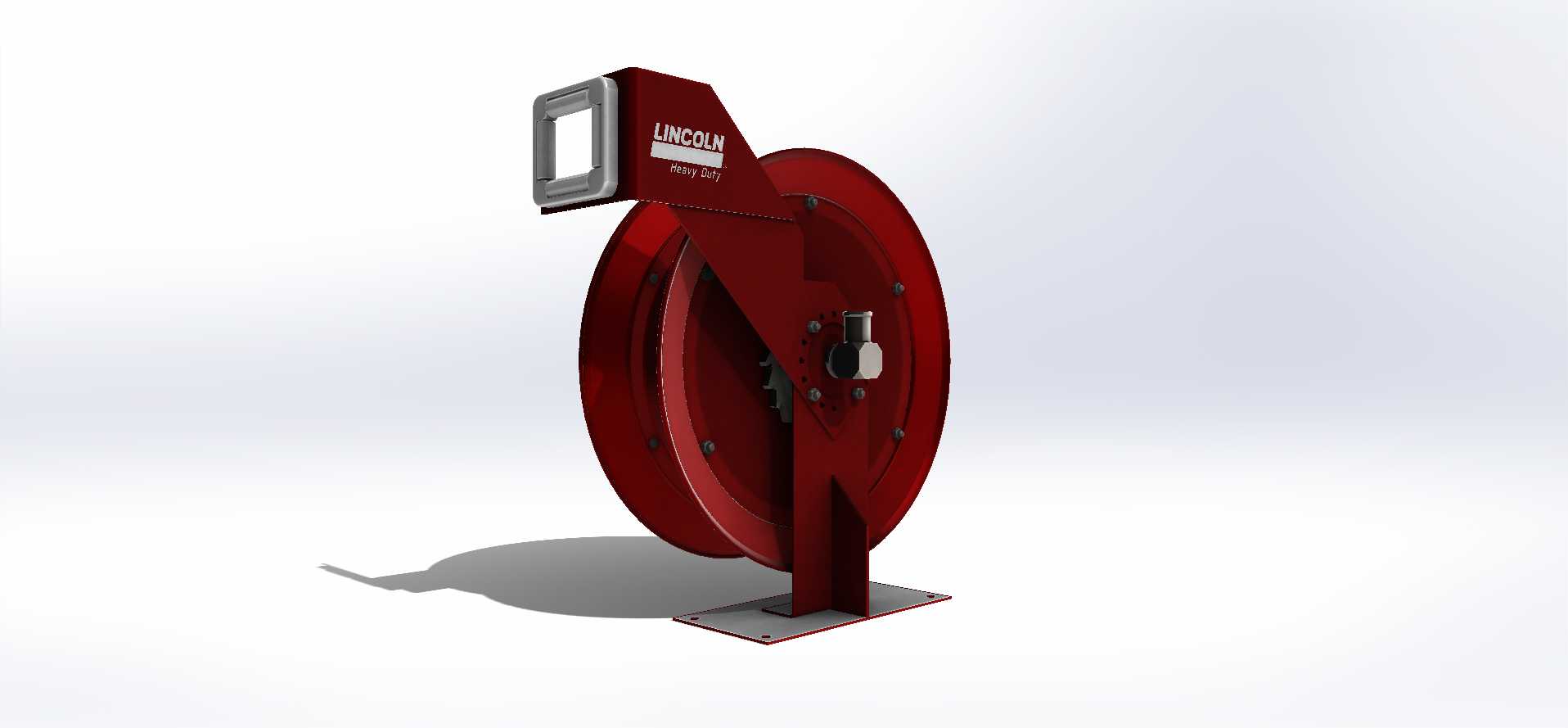

这款软管卷盘主要面向工业流体输送场景设计，常见于汽修车间、工程机械维保站点、生产线集中供料供气工位、矿山设备维护区域，用来规整收纳输送液压油、润滑脂、压缩空气、低压冷却水的柔性软管，解决作业现场软管随意拖拽导致的磨损、绊倒风险、管路杂乱等问题，同时能在软管拉出使用后自动规整回收，大幅提升工位整洁度与作业效率。从实际使用场景来看，这类卷盘通常固定在工位立柱、墙面或者设备机架侧面，作业人员可根据作业距离拉出对应长度的软管，使用完毕后依靠卷盘内部的复位结构将软管整齐收回，避免软管长期暴露在地面被碾压、被油污腐蚀，延长软管的使用寿命。在功能特性上，这款卷盘采用双侧圆盘式挡边结构，能够对缠绕在卷筒上的软管形成可靠的侧向限位，避免软管在收卷过程中从卷筒侧边脱出；侧边设置的金属导向支架带有顺滑的导向口，软管拉出与收回时能够顺着导向口平顺滑动，减少软管外层的摩擦损耗；底部采用带安装孔的立式支座结构，安装时可通过螺栓直接固定在安装基面，也可根据现场需求搭配支架实现壁挂安装，适配不同的工位布置需求。设计过程中，首先围绕常用工业软管的弯曲半径确定卷筒的核心直径，避免软管缠绕时弯折半径过小导致内层加强层受损、管路通径变小影响流体输送效率；双侧挡边的间距根据适配软管的外径与额定收纳长度计算得出，保证软管能够分层整齐缠绕，不会出现乱卷、卡管的问题；卷盘内部的回卷弹力结构经过参数匹配，既能够保证软管收回时的动力充足，不会出现软管垂落拖地的情况，也能避免回卷拉力过大导致软管回弹伤人。从安装边界来看，这款卷盘的立式支座底部预留四个对称的安装固定孔，安装时需要预留足够的侧向操作空间，保证软管拉出时不会与周边设备产生干涉；卷盘整体的重心落在支座安装面的中心区域，固定后能够承受软管满管流体时的重量负载，不会出现倾斜、松动的问题；侧边的接口位置预留了足够的管路连接空间，方便接入上游的流体供给管路，不会因为空间局促导致接头安装困难、密封失效。整体结构采用厚重的金属材质打造，表面做了防锈涂覆处理，能够适应车间内多油污、高湿度的复杂使用环境，长期使用也不会出现结构锈蚀、转动卡滞的问题。
