五吨级带眼自锁起重吊钩结构设计

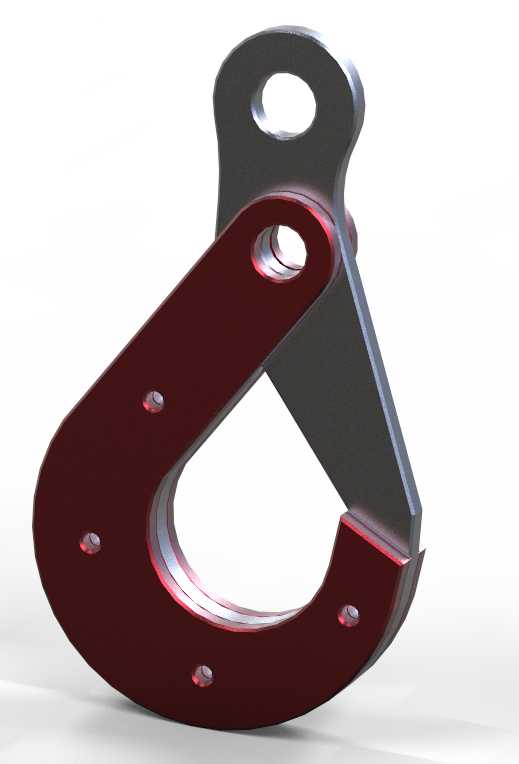

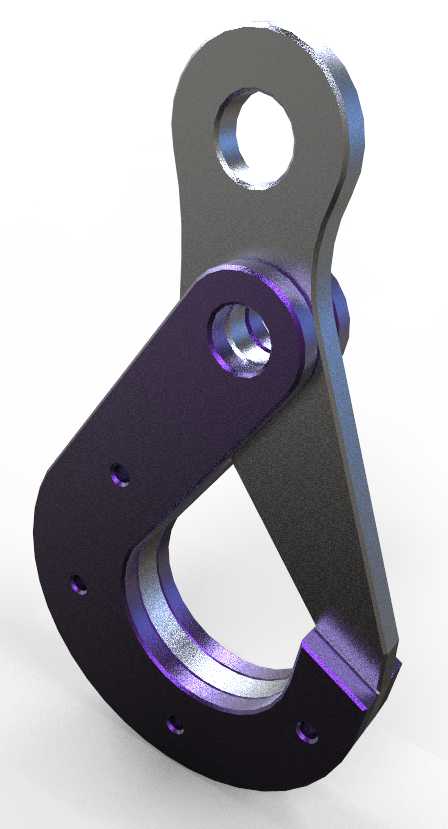

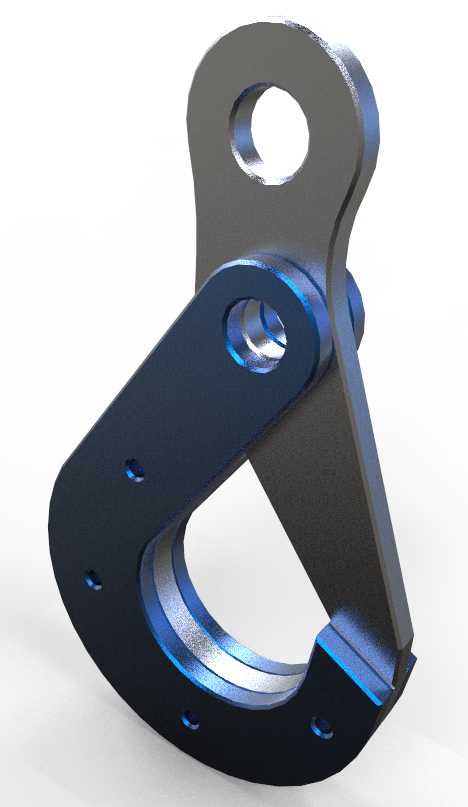

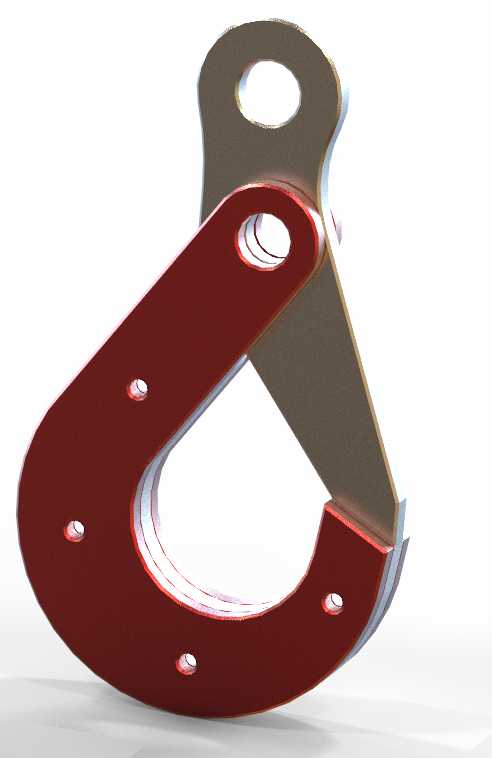

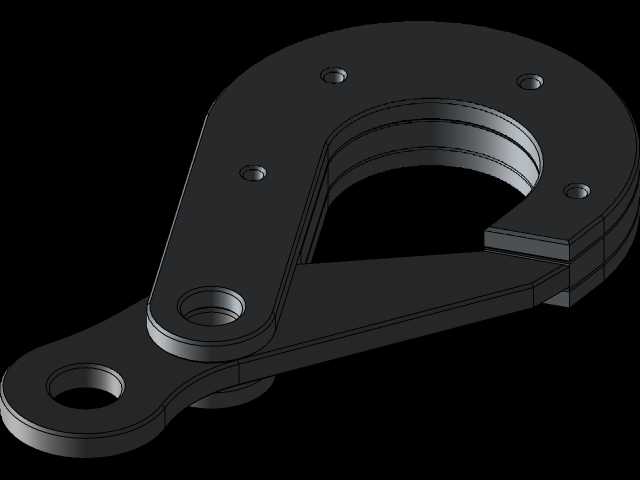

这款五吨级带眼自锁吊钩，是起重吊装作业场景中核心的受力连接构件，主要适配车间重型工件转运、户外设备安装吊装、货场重物装卸、工程机械维保吊装等多类作业场景，作为起重吊索与被吊重物之间的关键连接部件，承担载荷传递与防脱锁止的核心作用，可配合钢丝绳吊索、合成纤维吊装带、起重链条等各类吊具搭配使用，覆盖机械制造、物流装卸、基建施工、设备运维等多个领域的吊装需求。从功能特性来看，该吊钩自带可靠的自锁锁止结构，当吊索卡入吊钩钩腔后，锁止构件会自动复位封闭钩口，能够彻底避免作业过程中吊索受晃动、冲击、偏载影响从钩口脱出的风险，相比传统无防脱结构的起重吊钩，大幅提升吊装作业的安全冗余，即使在大角度斜吊、载荷瞬时波动的工况下，也能保持可靠的锁止状态，杜绝重物坠落的安全隐患。吊钩顶部的带眼吊孔为一体化受力结构，可直接通过卸扣与上端吊索具连接，无需额外配置连接附件，安装拆卸流程便捷，能够有效减少现场作业的准备时间。在设计思路上，这款吊钩采用分体铰接式结构布局，整体以高强度合金结构钢的力学性能为设计基准，钩身主体采用大圆弧过渡的钩腔轮廓，能够均匀分散吊索传递的集中载荷，避免应力集中导致的结构疲劳失效；锁止构件通过铰接轴与钩身连接，复位结构内置在铰接位置，不会受外部粉尘、锈蚀、碰撞影响而出现卡滞失效，同时锁止边缘做了贴合钩身轮廓的贴合设计，锁止状态下无多余间隙，不会出现吊索卡入缝隙的问题。在外形与安装边界上，吊钩整体轮廓紧凑，顶部吊孔的孔径适配常规五吨级卸扣的销轴尺寸，钩腔开口尺寸适配对应规格的吊索、吊环连接尺寸，安装后不会与周边的吊具构件、被吊物结构产生干涉；钩身侧面预留的安装孔位可适配防脱保险销、载荷标识牌等附加配件，整体结构的受力路径经过优化，从顶部吊孔到钩腔承载段的力流传递平顺，铰接位置的销轴做了耐磨强化处理，能够承受长期反复转动带来的磨损，延长构件的整体使用寿命，同时整体自重控制在合理区间，不会额外增加起重作业的无效载荷，适配额定五吨载荷下的各类常规吊装作业需求。
