集成式石油撬装泵组结构设计

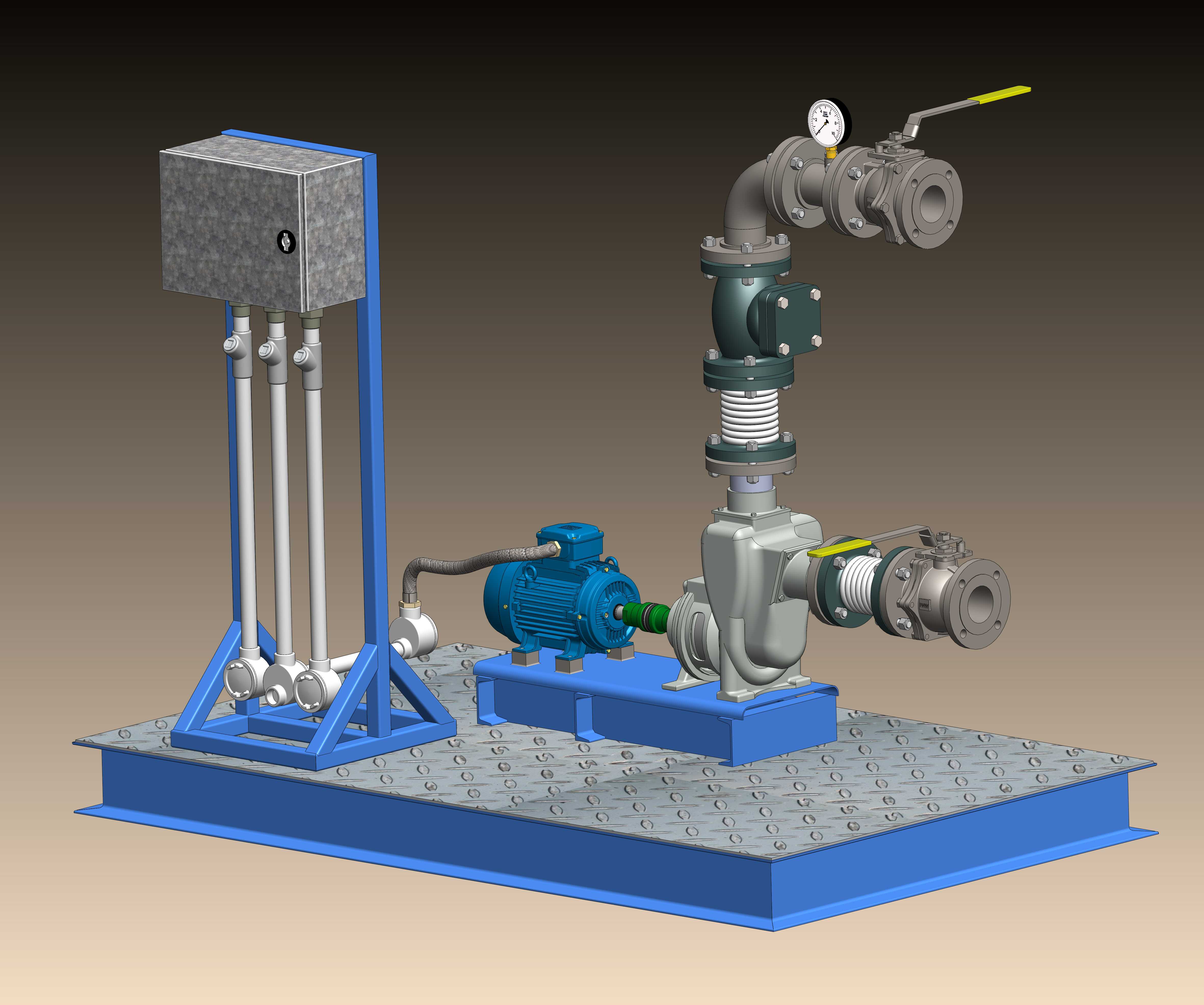

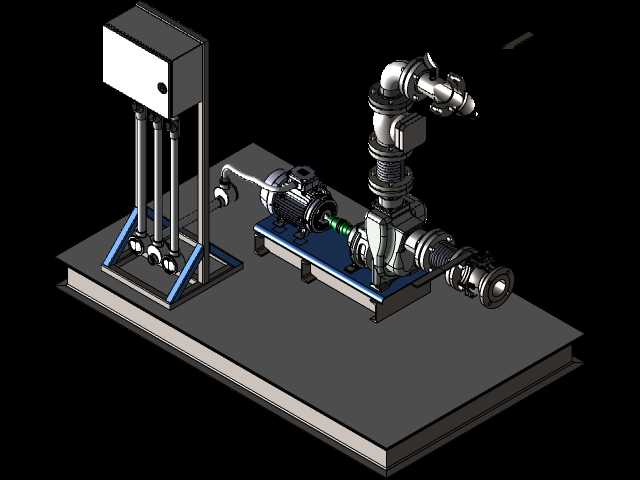

这套撬装泵组主要面向石油开采、油气集输、油田地面工程作业场景设计，可直接部署在井场、转油站、油气处理站点的硬化平整地面上，无需额外搭建复杂的设备基础，整体集成在统一的钢制撬装底座上，能够大幅缩短现场安装调试的周期，适配野外油田作业频繁转场、快速投产的实际需求。设备核心功能是完成石油介质的吸入与加压输送，可实现原油从井口到集输管线、或者站点之间储油设施的介质转运，同时配套的多支路管汇结构，能够支持不同工况下的流量调节、支路分流作业，满足石油生产过程中多节点的流体输送需求。从功能特性来看，整套泵组将驱动电机、增压泵体、多通路管汇、控制柜体全部集成在同一底座上，驱动端与泵体采用直连传动结构，减少了中间传动环节的能量损耗，泵体进出口配置的法兰连接结构，能够快速对接现场的输送管线，配套的立式控制柜整合了设备启停、运行状态监测、过载保护的相关功能，操作人员可直接在柜面完成设备的操作管控，无需额外搭建独立的控制机房。设计过程中优先考虑了野外作业的环境适应性，整体底座采用加厚型钢焊接成型，具备足够的结构强度，能够承受泵组长时间运行产生的振动，同时适配吊装、叉车转运等多种转场搬运方式；管汇部分采用标准化的工业管道配置，弯头、法兰的选型均匹配石油输送的压力等级要求，管路走向经过优化，尽可能减少管路弯折带来的流体阻力损失，同时预留了足够的操作维护空间，方便后期对密封件、易损部件进行检修更换。安装边界方面，整套撬装设备的底座为规整矩形结构，所有外凸的管路、柜体部件均不超出底座的投影范围，现场部署时仅需预留底座周边不小于0.8米的操作检修空间即可，设备整体重心经过配平设计，吊装转运时不会出现侧倾风险，进出口管线的接口位置统一设置在撬体侧方，与现场管线对接时无需额外调整设备朝向，能够有效降低现场施工的对接难度。
