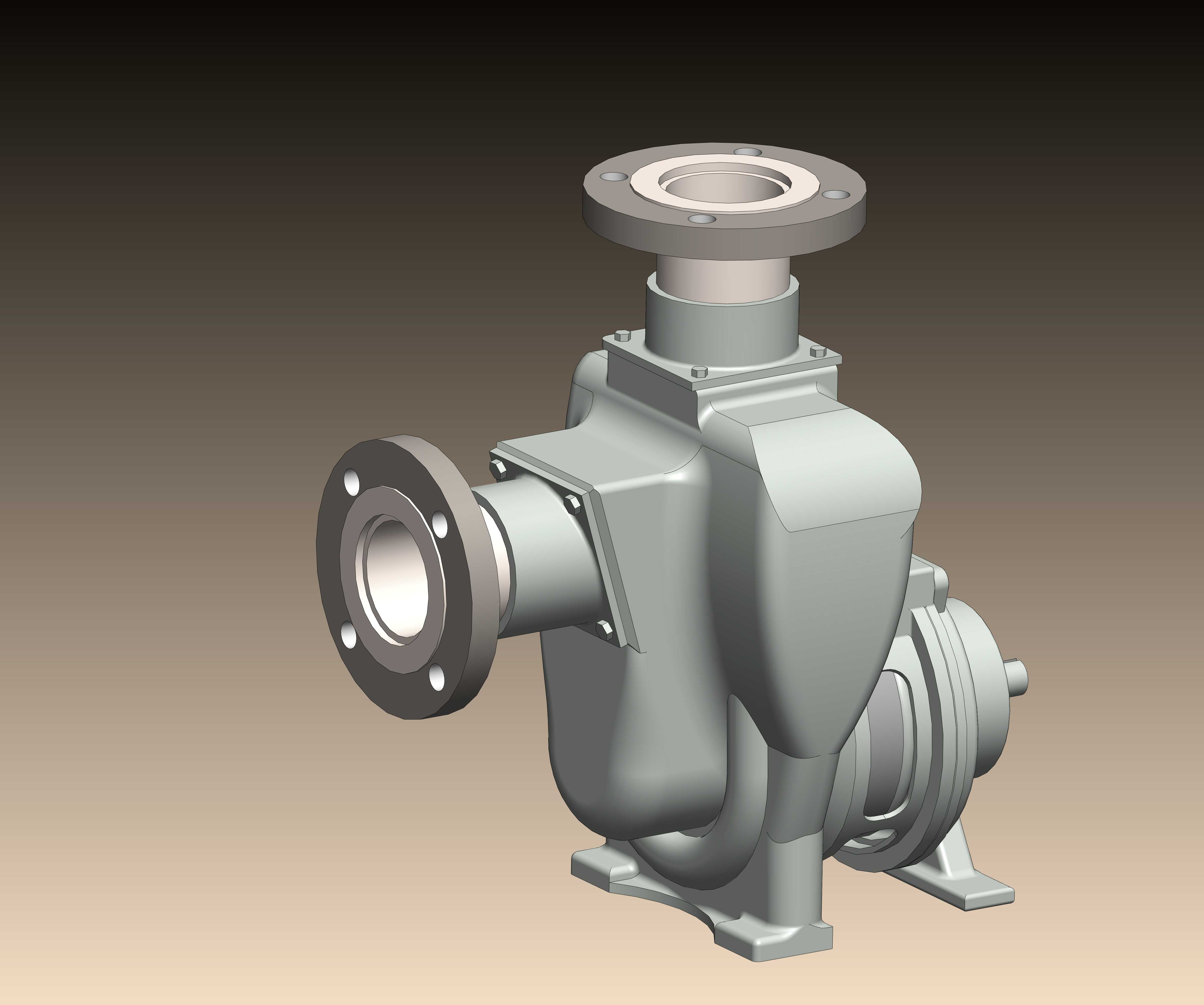

法兰式石油自吸离心泵三维结构设计

这款法兰连接式自吸离心泵，主要面向石油开采、储运、炼化环节的流体输送场景设计，可在无前置灌泵操作的工况下完成原油、轻质成品油及含少量杂质的石油类介质输送作业，适配野外采油站点、中转油库、炼化装置区的管线增压、卸车倒罐、储罐循环等作业需求，也可兼容市政给排水、化工流体输送等相近工况的使用要求。设备采用自吸式结构设计，泵腔内置独特的气液分离流道，首次启动前仅需向泵腔注入少量引液，后续启停无需重复灌泵，即可快速形成负压完成介质抽吸，有效解决了普通离心泵低位安装、灌泵繁琐的痛点，尤其适合野外无固定值守、启停频次较高的作业点位使用。泵体进出口均采用标准法兰连接结构，法兰端面预留均匀分布的螺栓安装孔，可直接与同压力等级的工业管线法兰对接，密封面适配常规耐油密封垫片，安装时无需额外加工转换接头，大幅降低现场安装的适配成本与施工周期。泵体流道采用大曲率圆弧过渡设计，减少介质在泵腔内的流动阻力与湍流冲击，既可以提升输送效率，也能降低含微小固体杂质的石油介质对泵腔内壁的冲刷磨损，延长过流部件的使用寿命。泵脚采用一体化铸造的支撑结构，底部预留地脚螺栓安装孔，安装时可直接固定于混凝土基础或钢制机架上，支撑筋的布局经过受力优化，可抵消泵运行时的径向振动与轴向窜动，保障设备长时间高转速运行的稳定性。泵体与动力端的连接采用标准支架接口，可直接适配常规卧式电动机的安装尺寸，无需定制连接附件，动力输入端的密封结构采用耐油机械密封，可有效避免石油类介质的跑冒滴漏问题，满足石化场所的防爆防泄漏要求。整体外形结构紧凑，进出口呈直角布局，可有效节省安装空间，管线排布时可根据场地情况灵活调整进出口管线走向，适配不同布局的场站安装需求。
