厚壁焊接支管台管道连接结构

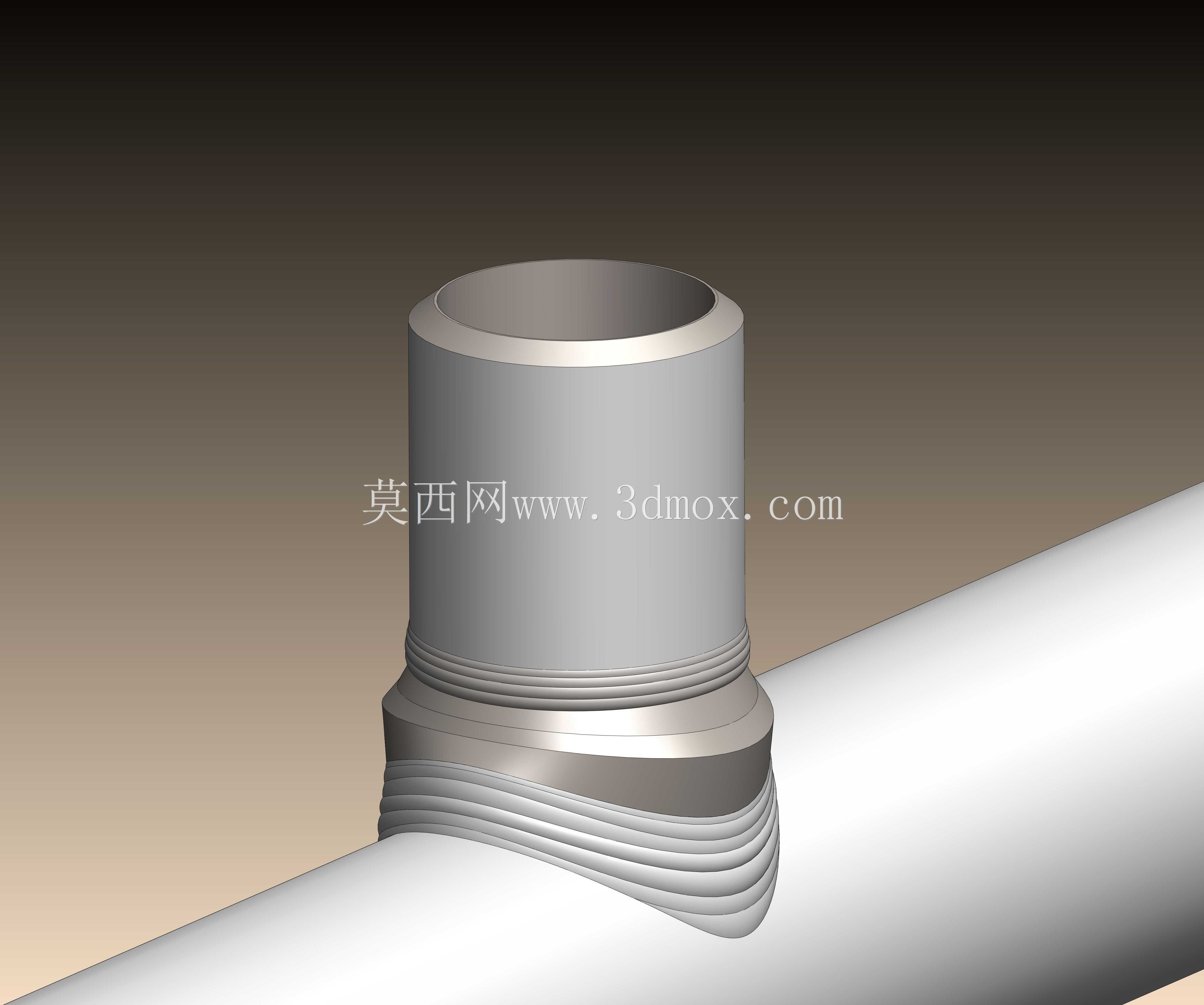

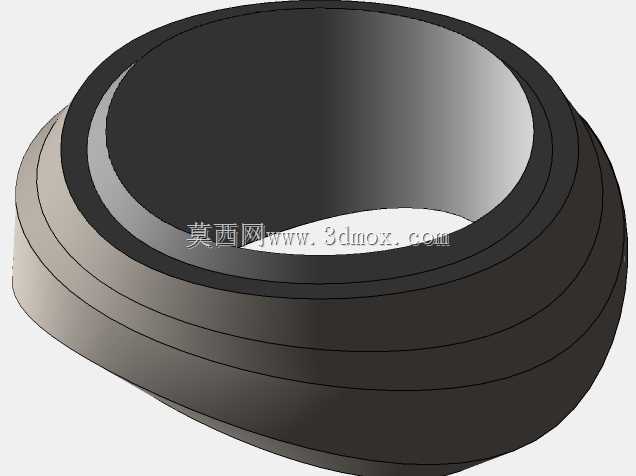

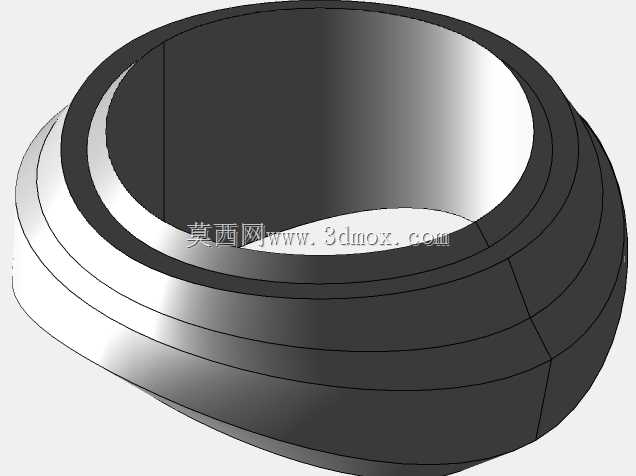

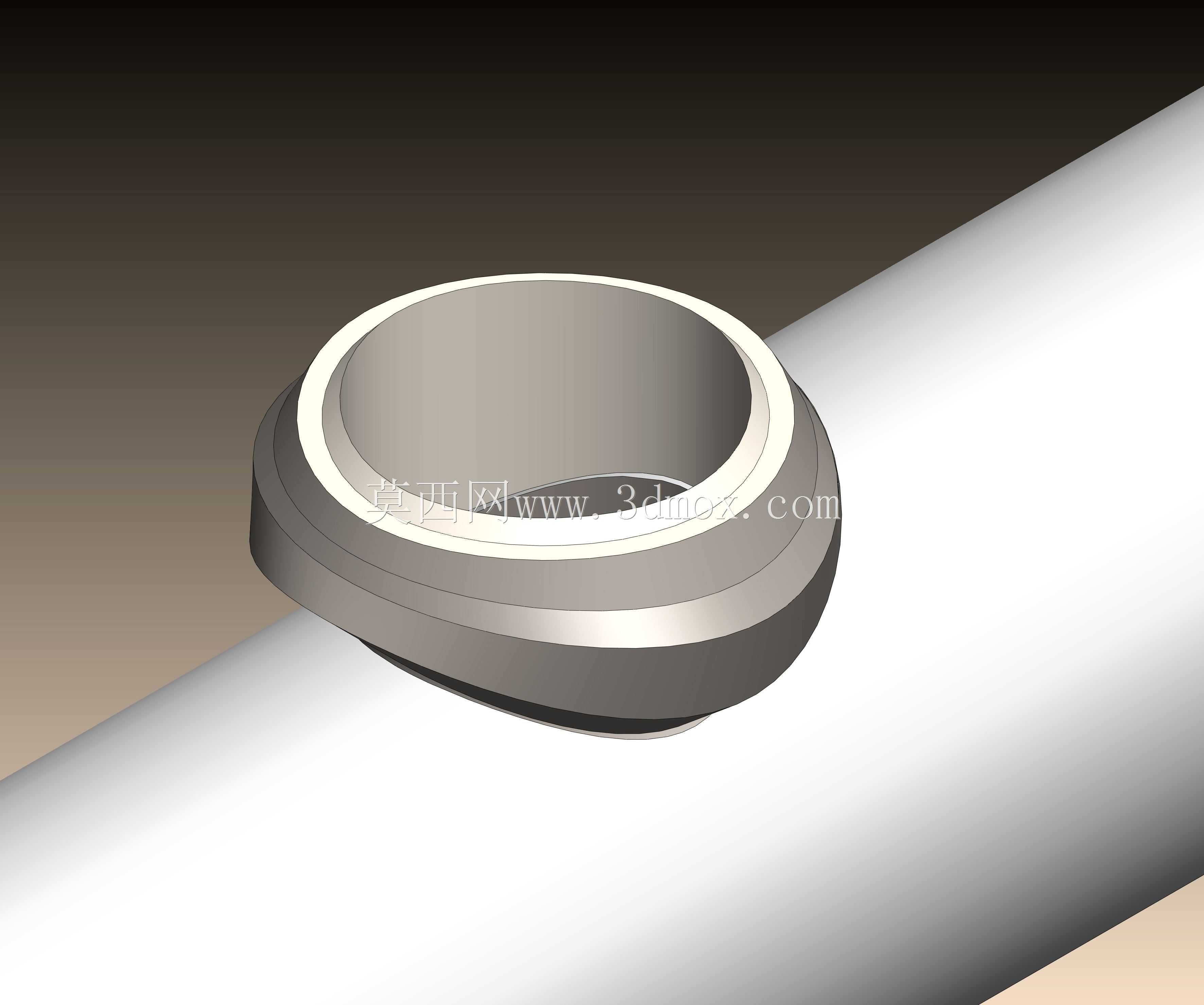

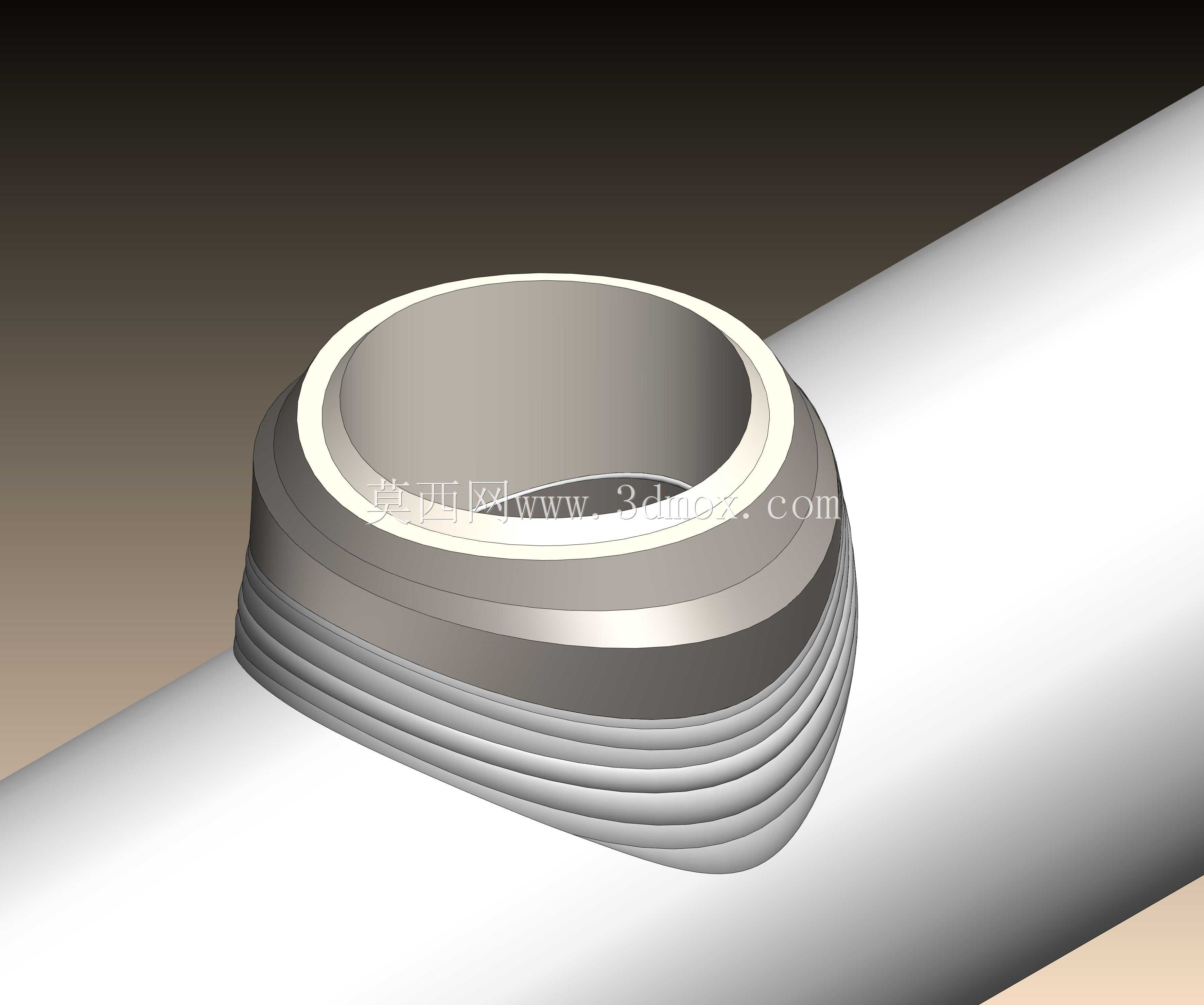

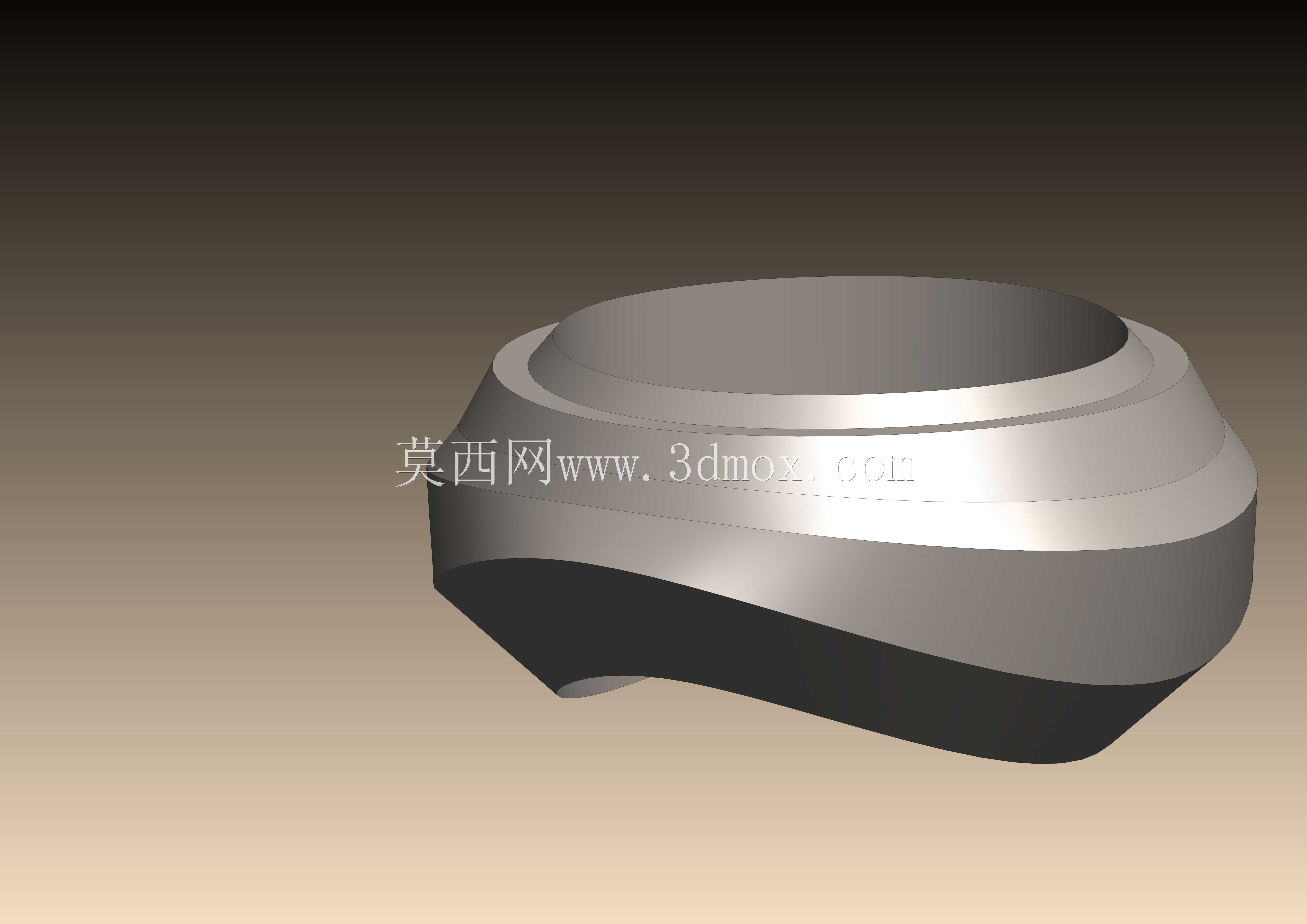

在石化、电力、市政给排水等涉及高压流体输送的管路系统中，主管路引出分支管路的节点一直是应力集中、密封失效的高发位置，传统的开孔直接焊接支管的工艺，往往会因为主管壁开孔后强度削弱、焊缝应力分布不均，在长期高压、温度交变的工况下出现焊缝开裂、介质泄漏的问题，厚壁焊接支管台就是针对这类痛点设计的专用加强型连接管件。这款支管台采用整体锻制厚壁结构，对应24英寸主管搭配18英寸支管的厚壁规格，壁厚等级符合sch140的高压管路要求，整体外形在与主管连接的位置做了仿形马鞍面设计，安装时马鞍面可以完全贴合主管外壁的圆弧曲面，相比传统插焊分支结构，大幅增加了连接部位的接触面积与焊缝承载长度，焊接完成后可以有效分散支管传递的载荷，降低主管开孔位置的应力集中系数，提升整个分支节点的承压能力与抗疲劳性能。从结构设计来看，支管台与主管连接的根部做了多层圆弧过渡的加强结构，避免直角结构带来的应力突变，过渡段的壁厚从贴合主管的位置向支管端平滑过渡，既保证了焊接位置的结构强度，也不会因为局部壁厚突变导致焊接过程中出现冷却不均、应力残留的问题；支管端的外壁加工有标准管螺纹，方便后续直接旋装对应的支管或者外接阀门、仪表等元件，不需要额外在支管端加工焊接坡口，减少现场施工的工序量。安装作业时，需要先在主管对应位置开出与支管台内径匹配的圆孔，对开孔边缘做倒角去毛刺处理，将支管台的马鞍面与主管外壁贴合找正后，先采用点焊固定多个点位确认位置无偏移，再沿整圈连接焊缝做多层多道焊接，焊接过程中需要控制层间温度，避免厚壁件焊接出现淬硬裂纹，焊后需要对焊缝做无损检测确认无内部缺陷，整个节点不需要额外加装补强板，相比传统补强结构节省了安装空间，也减少了多道焊缝带来的泄漏风险。这类支管台广泛应用于高压蒸汽管路、高压输油管路、化工介质输送管路等对管路连接强度、密封性能要求较高的场景，能够在不额外大幅增加主管壁厚的前提下，实现大口径主管引出大尺寸分支管路的可靠连接，有效降低管路系统的整体建设成本，同时提升长期运行的稳定性，减少后期运维过程中节点泄漏、开裂的故障概率。建模过程中重点还原了马鞍面的仿形轮廓、根部过渡段的壁厚变化、端部螺纹的牙型细节以及焊接坡口的角度参数，能够直接用于管路系统的装配干涉检查、焊接工艺模拟、管路应力仿真分析等工作，为现场施工与管路设计提供准确的三维参考。
