螺旋与盘管组合式换热管件结构设计

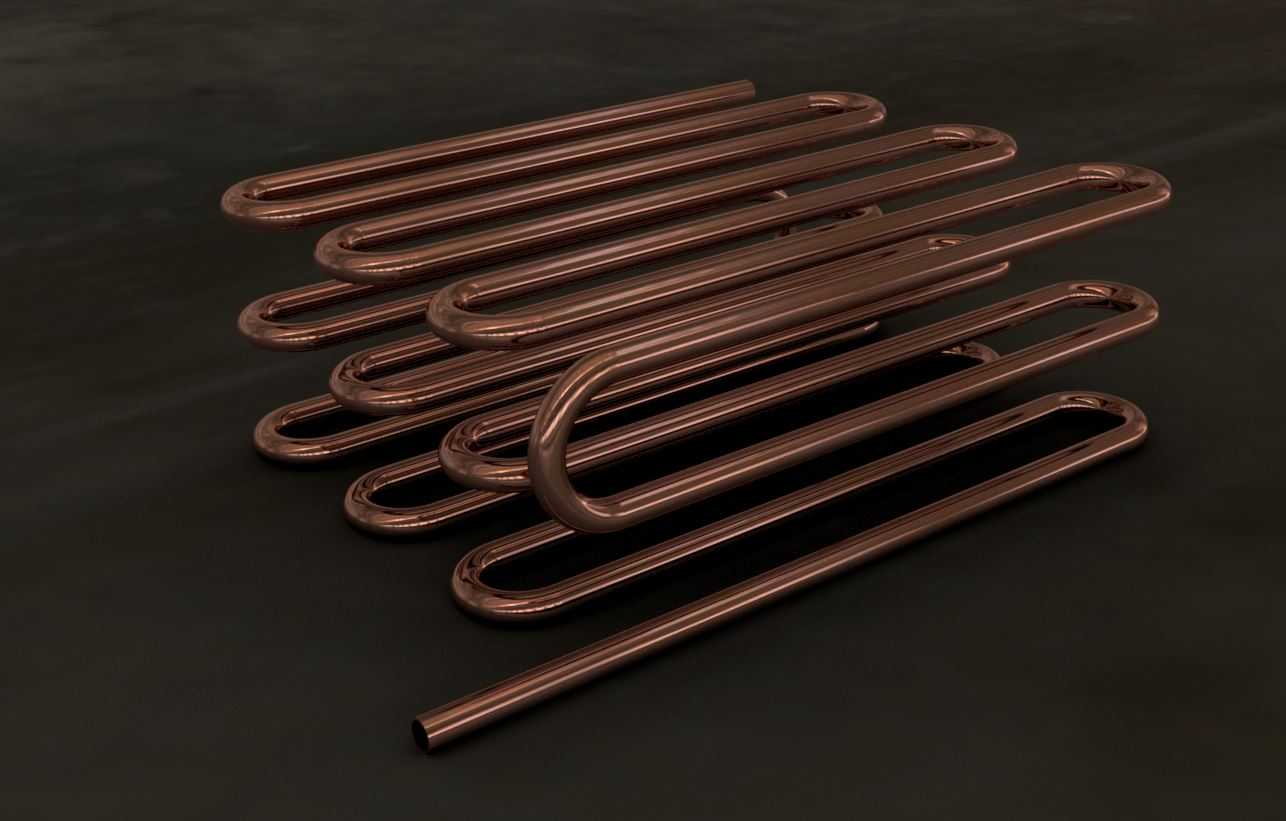

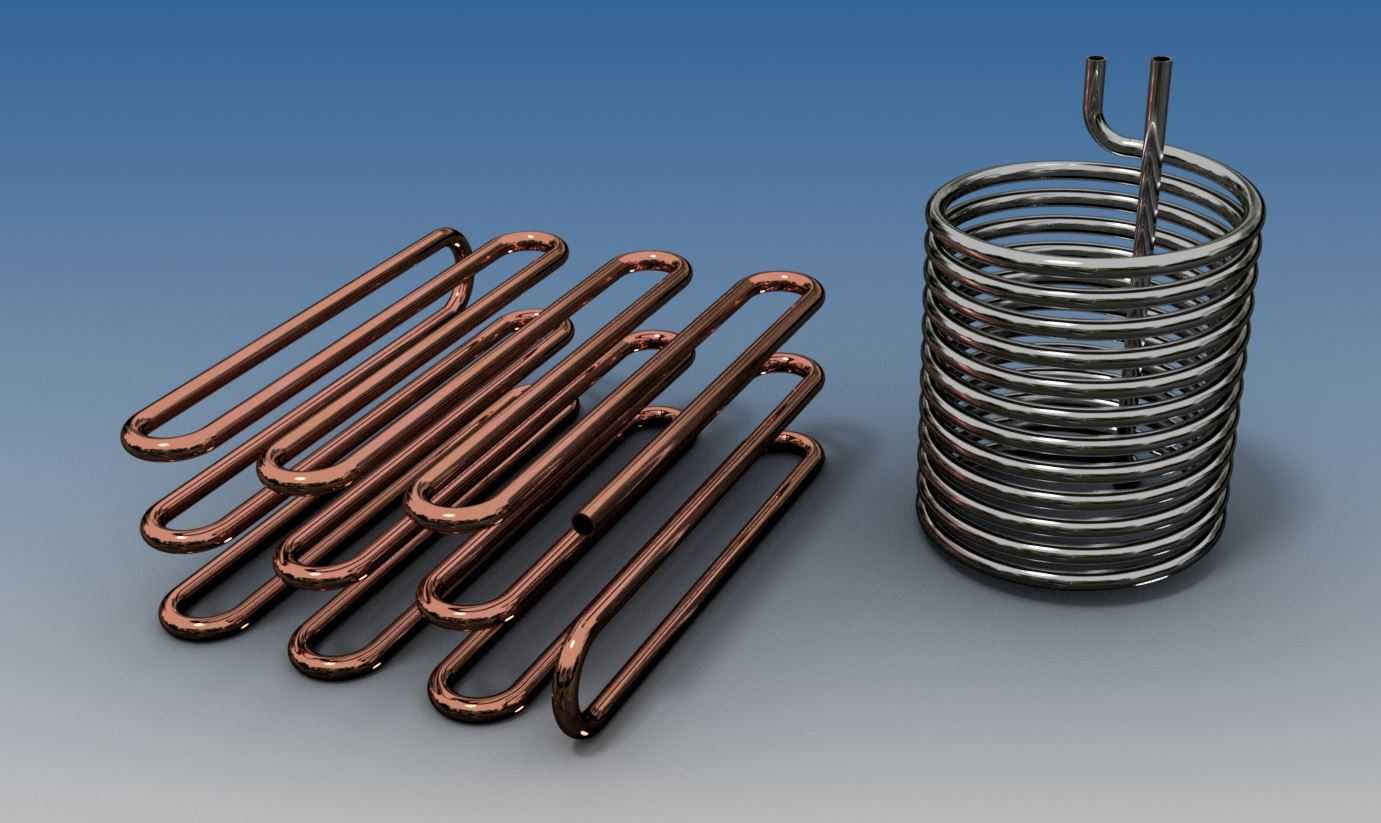

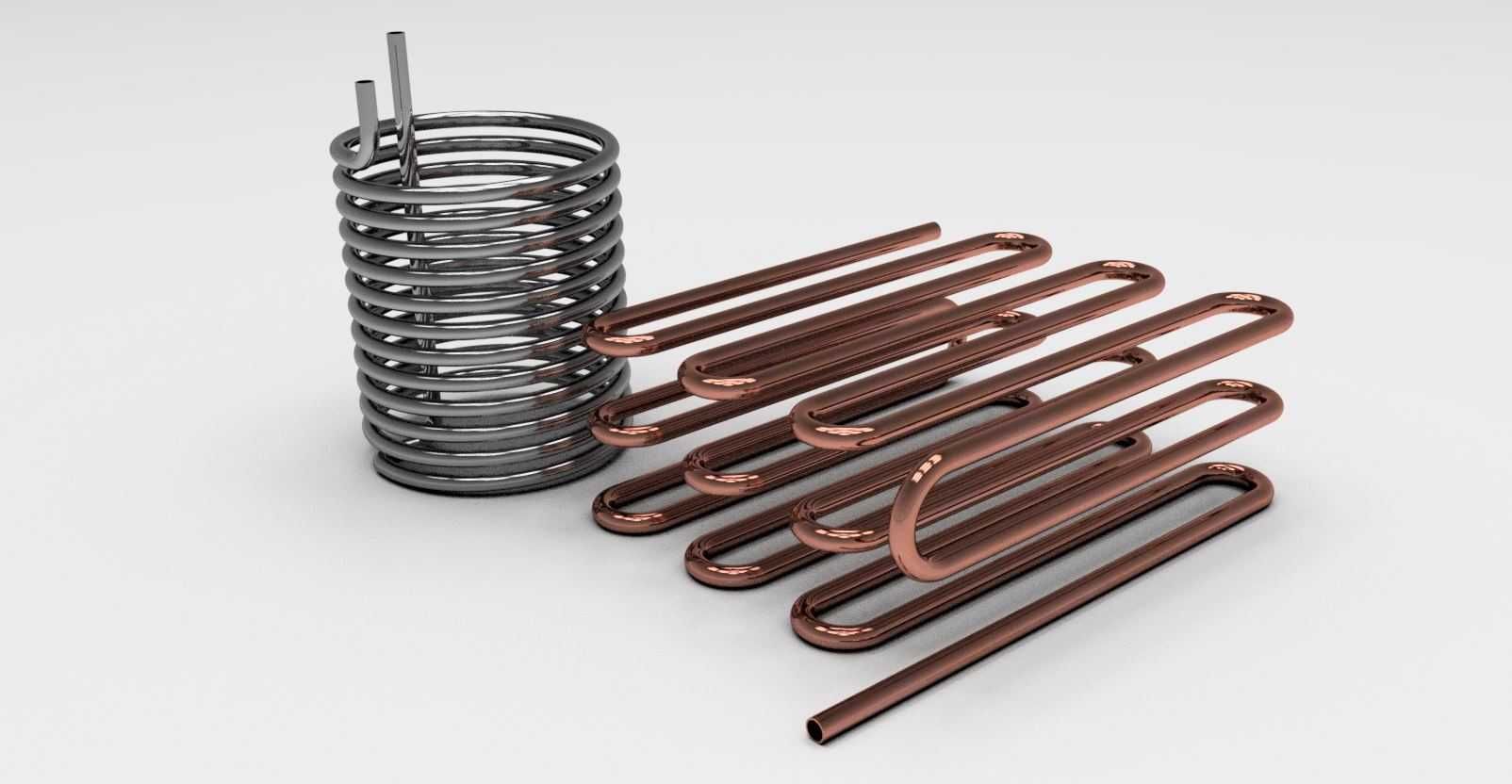

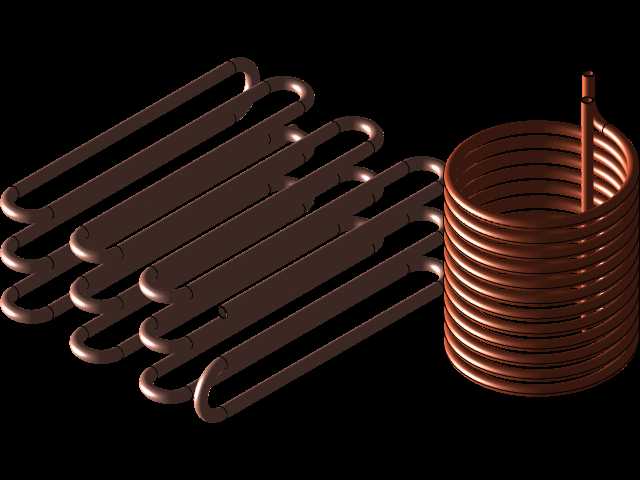

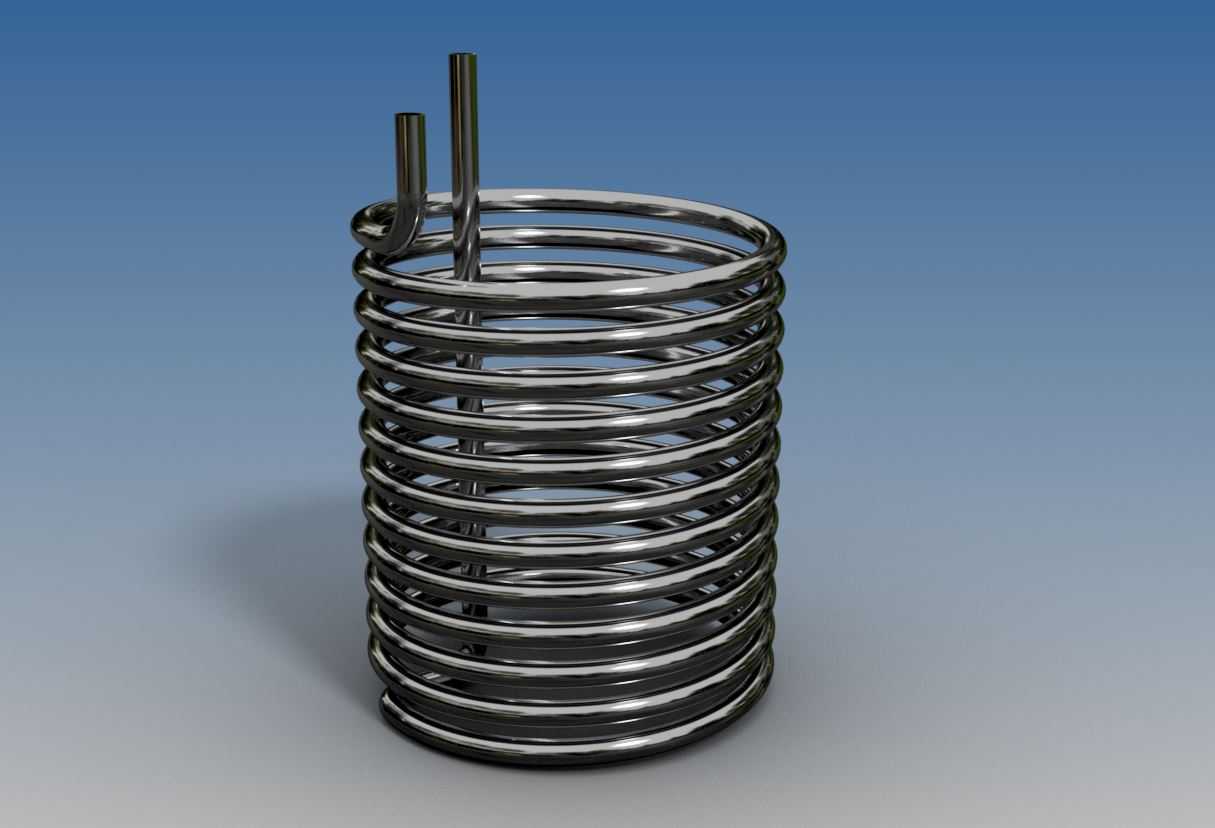

本次呈现的换热管件结构，主要面向暖通供热、工业流体换热、小型制冷机组、化工介质温控等场景的换热单元使用，这类管件是换热设备中直接参与冷热介质热量传递的核心接触部件，通过管壁完成两种介质间的热量传导，无需额外的换热翅片即可依托自身管型结构提升换热效率。其中立式螺旋盘管结构多适配立式罐体的内置换热需求，可直接安装在储液腔体内部，让管程内的介质与壳程内的储液充分接触，螺旋结构的连续曲面能够延长介质在管内的流动路径，让介质在流动过程中持续保持紊流状态，避免管壁处形成滞流层降低换热效率，同时螺旋结构的紧凑形态可以在有限的竖向安装空间内排布更长的管路，在不扩大设备整体体积的前提下提升总换热面积。另一组长条形回弯盘管结构则适配扁平式安装空间，多应用于壁挂式换热单元、风道内置换热段、小型设备夹层的换热场景，连续的U型回弯设计让管路在平面内有序排布，管端统一延伸至安装侧便于与外部管路对接，安装时可直接通过端部法兰或快接接头与外部循环管路连通，无需复杂的管路转接。在设计思路上，两类管件均采用等径圆管连续弯制成型，全程无变径、无额外拼接焊缝，整体管路内壁光滑无凸起，能够有效降低管内介质的流动阻力，减少循环泵的工作负载，同时一体弯制的结构避免了多段拼接带来的泄漏风险，提升长期使用的可靠性。设计过程中充分考虑了安装边界的适配性，立式螺旋管的外径、螺距、总高度均匹配常规小型储液罐的内部安装尺寸，可直接放入罐体内通过上下支架固定，不会与罐壁、内部其他组件产生干涉；长条形盘管的整体长宽尺寸适配常规换热箱体的内部夹层空间，管间预留均匀间隙，可让壳程介质顺利从管间流过，充分接触每一段管壁提升换热均匀性。两类管件的管端均预留足够的直管段长度，便于现场安装时进行管路对接、焊接或接头装配，无需二次裁切管体破坏弯管结构。这类管件的材质适配性较强，可根据实际换热介质的腐蚀性、工作温度选择铜质、不锈钢、碳钢等不同管材弯制，铜质管件导热系数高，适合民用暖通、制冷场景的快速换热需求，不锈钢管件耐腐蚀性强，适合化工介质、高温工况下的长期使用。在实际应用中，这类盘管结构相比直管换热单元，在同等安装空间下换热效率可提升40%以上，同时结构简单可靠，无易损部件，后期维护仅需定期冲洗管内水垢即可，维护成本极低，非常适合中小型换热设备的集成配套使用。
