卧式工业承压储存罐体结构设计

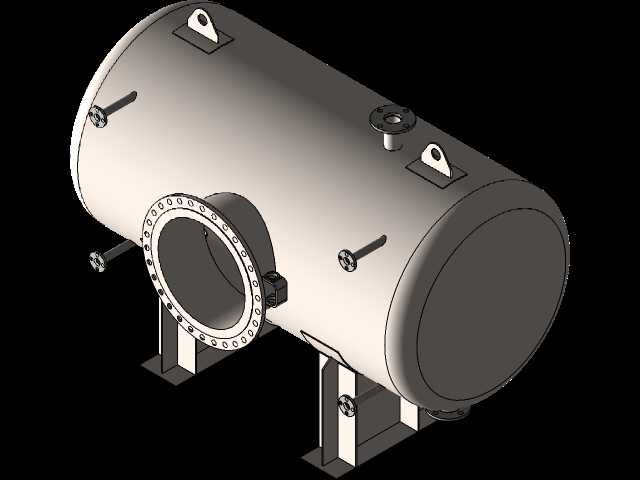

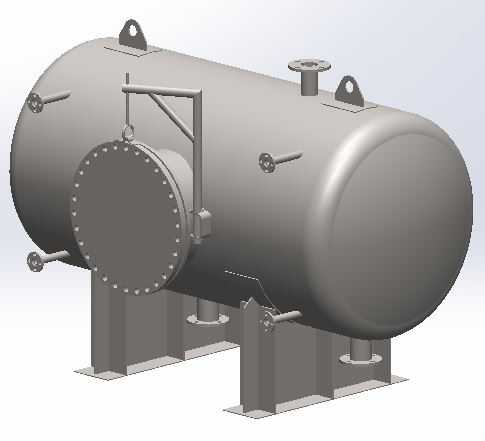

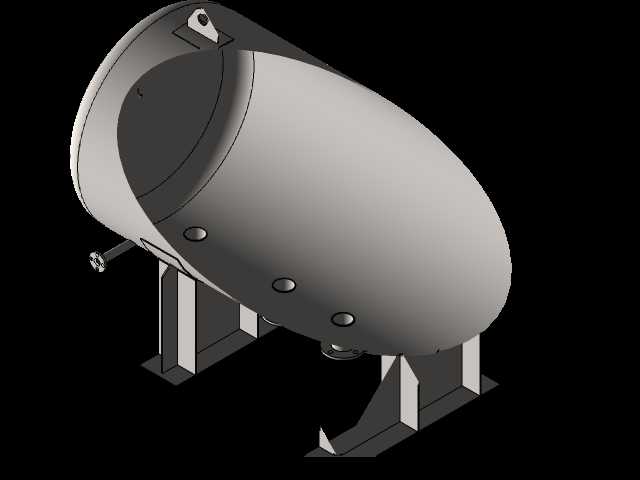

这款卧式承压储存罐体主要面向化工、能源、食品加工、油气储运等工业场景，可用于储存具备一定压力的液态、气态介质，也可作为生产流程中的缓冲、稳压单元使用，在中小型化工生产线、区域供热换热站、厂区集中供气系统中都能适配安装。设备整体采用卧式布局，相较于立式储罐，其重心更低，对安装场地的地面承重要求更友好，无需搭建过高的操作平台，日常巡检、阀门操作、维护检修都更便捷，适合厂区内室内或露天场地布置。从功能设计来看，罐体主体采用等径圆筒搭配两端标准椭圆封头的结构，椭圆封头的曲面过渡能有效分散内部介质压力，避免直角结构带来的应力集中问题，提升长期承压运行的结构稳定性。罐体侧面设置了大口径人孔结构，采用法兰螺栓紧固搭配密封垫片的形式，方便检修人员进入罐体内部开展清洁、焊缝检测、部件更换等作业；罐体顶部设置了介质注入口、排气口以及吊耳结构，吊耳位置经过重心测算，可满足整体吊装转运的受力需求，避免吊装过程中罐体变形；罐体底部设置了多个介质排出口、排污口，搭配鞍式支座作为支撑结构，支座与罐体接触位置做了贴合弧度处理，能均匀分散罐体满载时的整体重量，避免局部应力过大造成罐体变形。设计过程中充分考虑了安装边界需求，鞍式支座的底板预留了标准地脚螺栓安装孔位，可直接与混凝土基础的预埋螺栓对接固定，所有外接管口的法兰尺寸都匹配通用工业管道标准，无需额外定制转接件即可完成现场管路对接；罐体侧面预留了仪表安装接口，可直接加装压力传感器、液位计、温度探头等监测部件，方便接入厂区自动化控制系统，实时监控内部介质状态。罐体外部的管路支架做了加强筋加固处理，可支撑外接工艺管线的重量，避免管路重量直接作用在罐体接管位置造成焊缝开裂，整体结构在满足承压强度要求的前提下，尽可能优化了壁厚分布，兼顾了结构可靠性与材料成本控制，适配多数常规中低压工况的储存需求。
