气动式起重支撑千斤顶结构设计

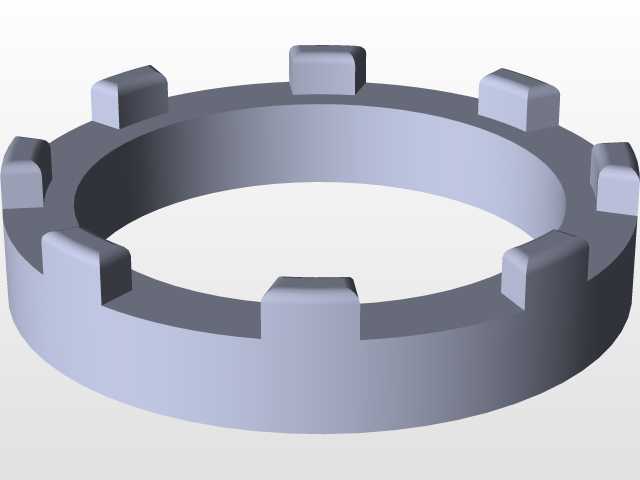

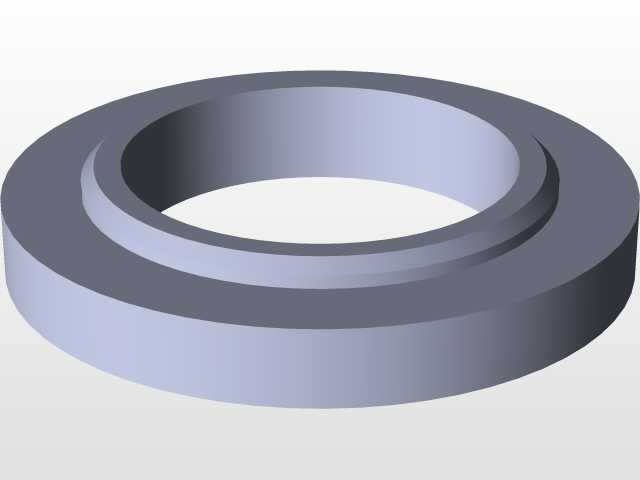

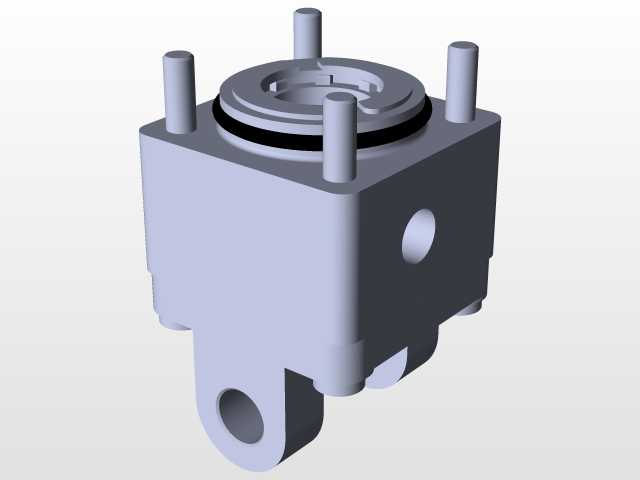

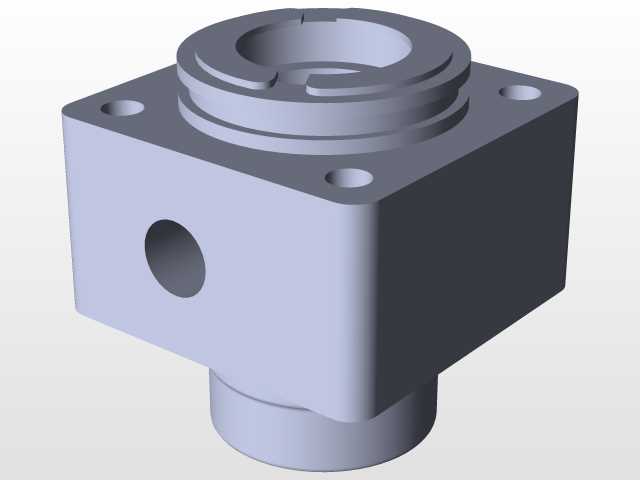

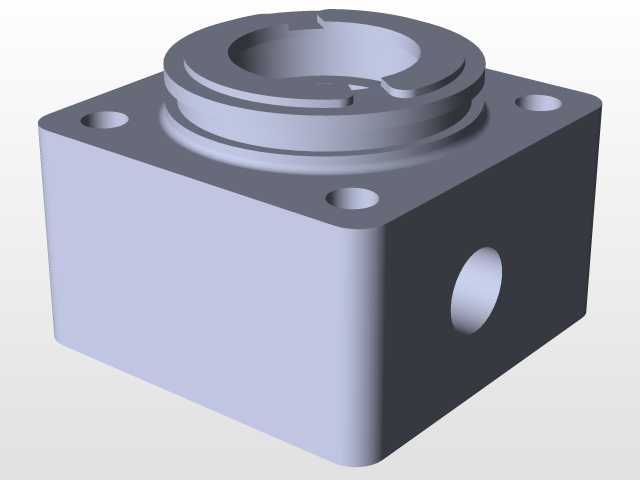

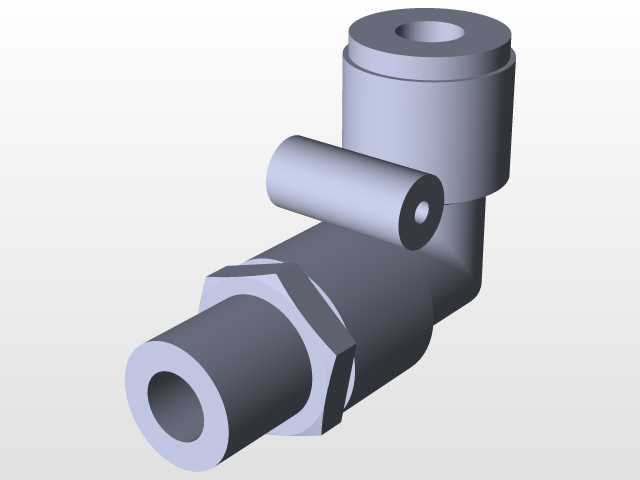

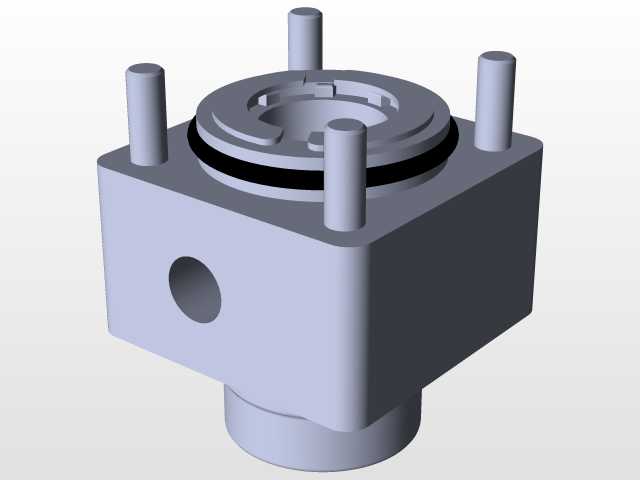

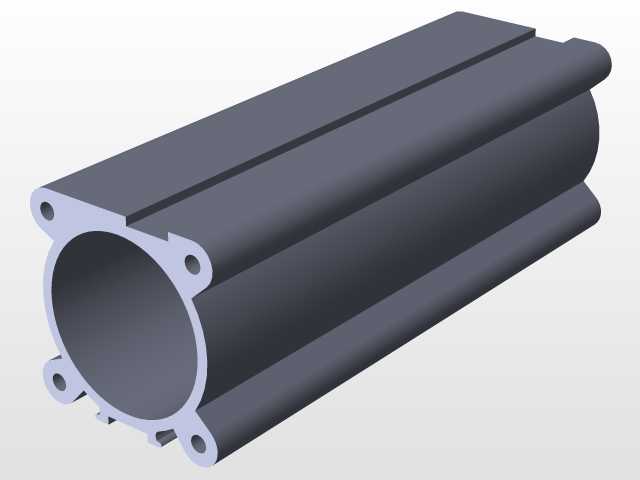

　　这款气动顶升装置的结构设计，首先围绕汽修场景、小型设备装配工位的高频短行程顶升需求展开，区别于传统液压千斤顶的油路密封维护痛点，采用压缩空气作为动力源，适配车间现有0.6-0.8MPa常规气源工况，无需额外配置液压泵站，在快修快保工位、轻型装配线旁的辅助顶升作业中，能大幅减少设备准备时间，避免液压油泄漏污染作业面的问题。从结构布局来看，主体采用方形缸体集成设计，顶部设置四个带安装沉孔的连接凸台，可根据使用场景加装不同规格的支撑顶头，适配平面支撑、弧面工件抵接等不同接触需求，顶部侧向延伸的凸耳结构用于外接气源管路的快速接头安装，接口采用通用气动快插规格，可直接对接车间常规气管，无需额外转换接头。

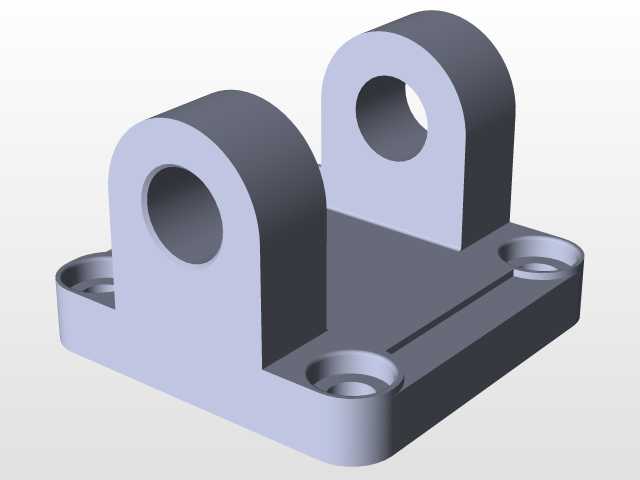

　　缸体下部集成的导向支撑段做了加厚壁厚处理，在活塞杆伸出至最大行程时，仍能保留足够的导向配合长度，避免顶升偏载时出现活塞杆卡滞、密封件偏磨的问题，底部的铰接支撑座采用带定位卡槽的结构，既可以在平整地面直接放置使用，也能通过卡槽卡装在工位预设的定位条上，防止顶升作业时设备滑移。设计过程中优先考虑了气动回路的安全特性，在缸体内部集成了单向节流与气压保持结构，当气源突然断气时，支撑腔体内的压缩空气不会快速泄放，能维持当前顶升位置至少30秒，给作业人员留出应急处置的时间，避免负载突然下坠引发安全事故。外形尺寸方面，主体缸体的方形截面控制在常规工位工具的可容纳范围内，整体高度在完全收回状态下可适配多数车辆底盘的离地间隙，

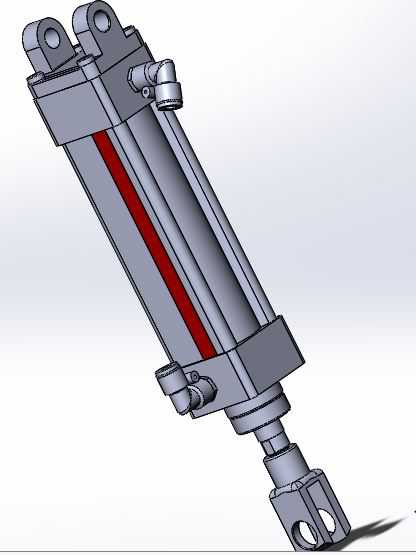

　　无需额外挖设地坑或者垫高基础，最大顶升行程覆盖轻型车辆换胎、小型设备底部调整的常规需求，安装边界上无需额外的固定螺栓，在平整硬化地面即可直接使用，若需长期固定在某一工位，可通过底部支撑座的预留通孔打膨胀螺栓固定，也可通过顶部凸台的沉孔将装置倒置安装在工装架下方，作为下压式压紧执行单元使用。从功能特性来看，这款气动千斤顶的顶升速度可通过进气流量实时调节，相比手动液压千斤顶的反复压杆操作，单人即可通过气源阀件控制顶升与下降的全过程，作业效率提升明显，同时气动介质的特性决定了其在低温环境下不会出现液压油黏度上升导致的顶升无力问题，适配北方冬季无供暖车间的作业环境。结构细节上，缸体侧面的可视条槽用于观察内部活塞的运行位置，

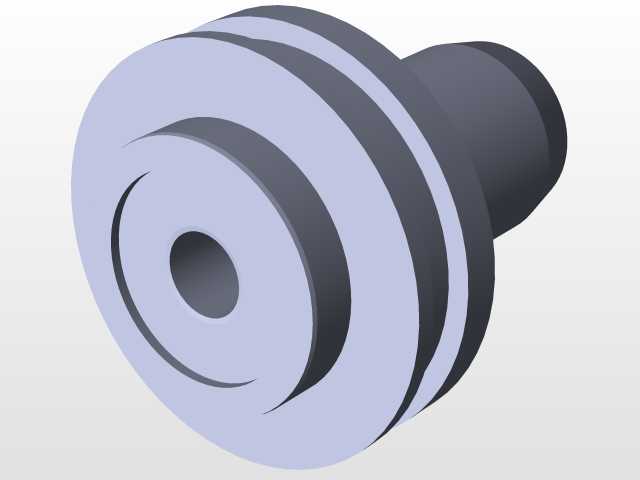

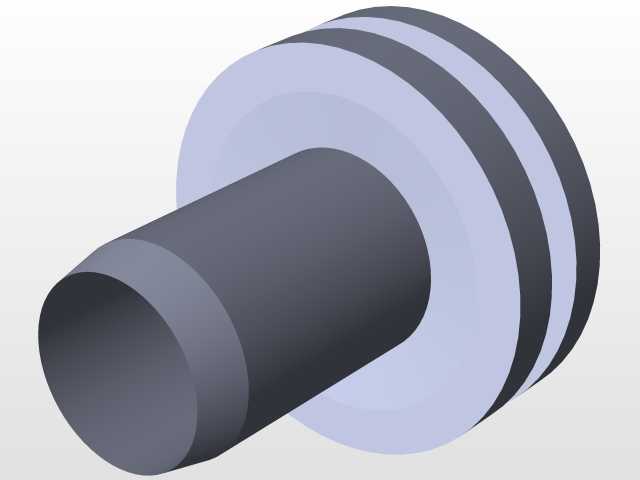

　　作业人员可直观判断当前顶升行程，避免超行程运行损坏内部密封件，下部的铰接接头用于连接手动泄压阀的控制连杆，在需要微调下降速度时，可通过侧方的小手柄控制排气开度，实现负载的平稳下降，不会出现突然下落的冲击。在实际选型适配中，这款结构的顶升力匹配常规轻型作业需求，可覆盖家用轿车、小型工业设备的顶升支撑场景，不适合大吨位重型设备的顶升作业，设计时针对气动密封的寿命做了优化，活塞密封采用耐磨的双向密封结构，在常规气源含水含油的工况下，仍能保证较长的维护周期，减少日常拆检维护的工作量。整体结构没有采用复杂的异形曲面，所有机加工面均为常规平面、圆柱面，普通机加工设备即可完成全部零件的加工，制造成本可控，适合批量生产作为工位通用辅助工具，装配过程中无需专用工装，依次装入活塞、密封件、端盖后即可完成总装，后续维护时仅需更换易损密封件即可，整体维护成本远低于同吨位的液压类顶升设备。
