小型螺旋弹簧阻尼减震结构三维数模

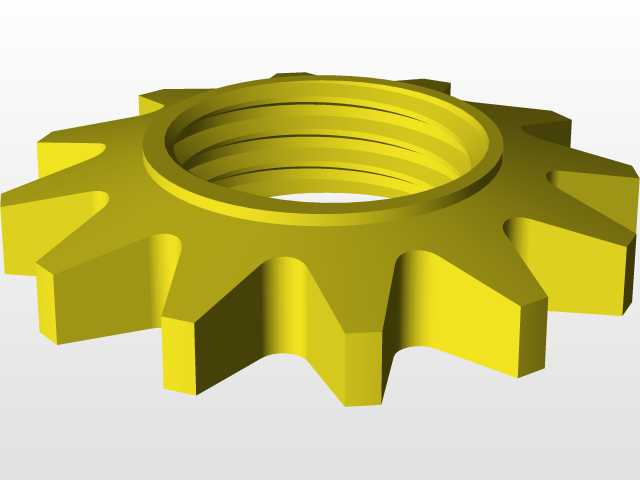

　　这类带螺旋弹簧的阻尼减震部件，核心应用场景覆盖小型代步工具悬架、轻型工业设备隔振、小型移动作业平台缓冲等领域，日常工况下主要承担垂直方向的冲击载荷吸收，抑制路面或设备运行产生的往复振动，避免刚性连接结构受冲击出现疲劳损坏。从结构设计逻辑来看，该减震结构采用同轴布局的螺旋压缩弹簧与液压阻尼芯组合方案，上端为带铰接孔的安装接头，下端为带铰接安装位的底座，上下铰接结构均采用销轴连接形式，可适配安装面存在小角度摆动的工况，避免减震器工作过程中承受额外的侧向弯矩。上部设置的黄色调节齿圈为弹簧预紧力调节结构，通过旋转齿圈可改变弹簧的初始压缩量，以此适配不同载荷下的减震初始刚度需求，齿圈的棘齿结构可在调节完成后实现自锁，

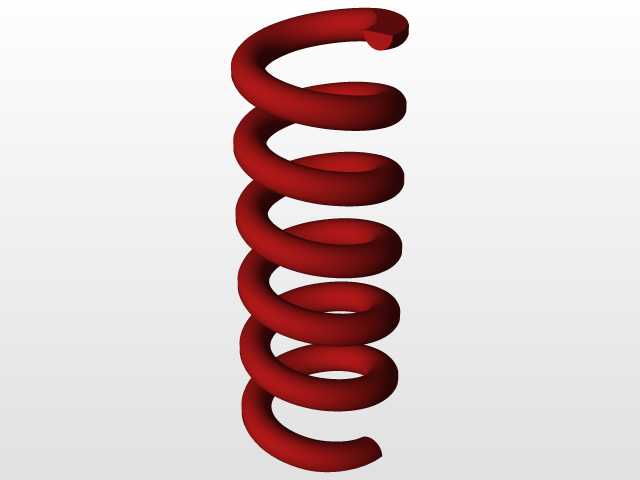

　　避免车辆行驶或设备运行过程中齿圈受振动出现回转松脱。中间的红色螺旋弹簧为主要承载弹性元件，采用等节距圆柱螺旋结构设计，弹簧中径与阻尼芯外径预留足够间隙，避免弹簧压缩过程中与阻尼套筒发生摩擦剐蹭，弹簧两端均做并圈磨平处理，保证与上下支撑面的贴合度，避免工作过程中出现偏载。阻尼芯采用套筒式结构，内部填充阻尼介质，通过活塞上的节流孔实现阻尼力输出，可将弹簧吸收冲击后产生的往复弹跳快速衰减，避免出现持续余震影响操控稳定性或设备运行精度。从安装边界尺寸来看，该减震器完全伸展状态下上下铰接孔中心距为常规小型代步工具适配尺寸，上下铰接孔内径适配常用直径的连接销轴，弹簧外径控制在合理区间，安装时无需为其预留过大的径向空间，整体结构紧凑，

　　可直接替换同安装尺寸的同类型减震部件。建模过程中对弹簧的螺旋升角、并圈段长度、阻尼套筒的壁厚、铰接孔的配合公差都做了还原，调节齿圈的齿形参数也按照实际手动调节的受力需求做了对应设计，齿高与齿距适配常用勾型扳手的调节尺寸，方便后期维护时进行预紧力调整。实际选型使用时，需要注意该结构的最大压缩行程，避免极限工况下弹簧出现并圈触底，导致阻尼芯受刚性冲击损坏，同时上下铰接点的安装同轴度需要控制在合理公差范围内，避免减震器工作过程中出现侧向卡滞，影响减震效果与使用寿命。这类减震结构相比板簧结构重量更轻，占用空间更小，适合对安装空间、自重有严格要求的轻型移动设备，其阻尼与弹簧刚度的匹配经过多轮工况验证，可在常规铺装路面、轻度非铺装路面的行驶场景下提供稳定的缓冲减震表现，也可用于小型工业设备的机脚隔振，降低设备运行振动向安装基础的传递效率。
