锥齿轮差速式传动齿轮箱结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260320
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计
  • 锥齿轮差速式传动齿轮箱结构设计

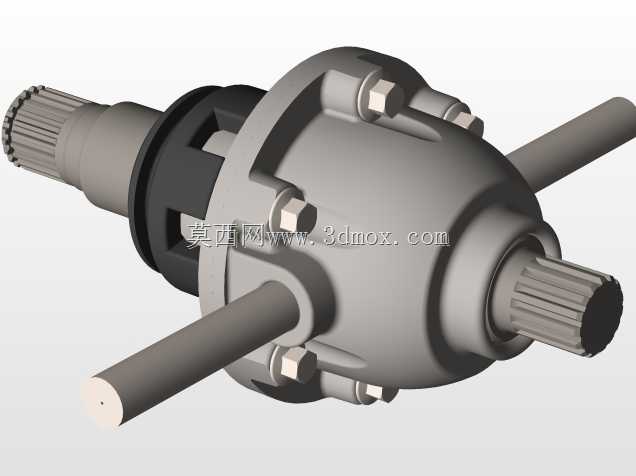

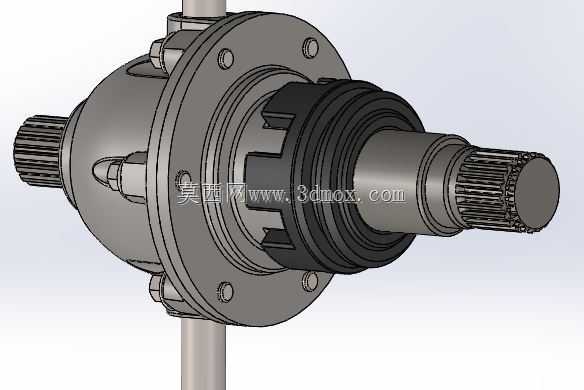

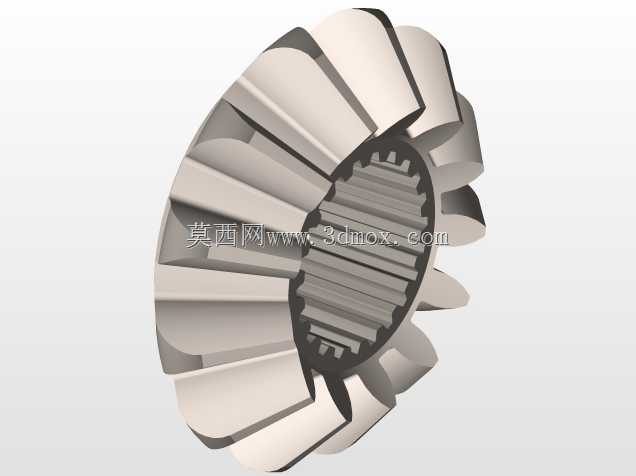

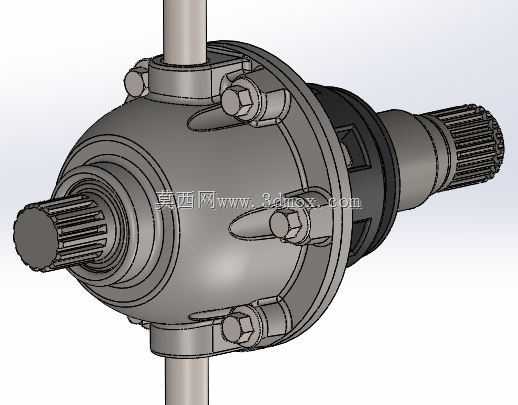

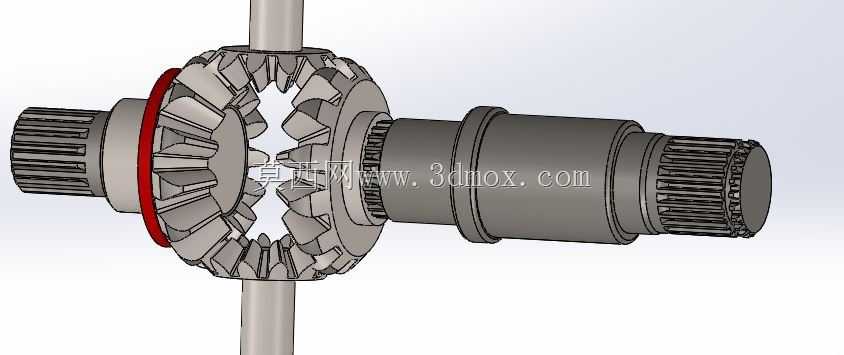

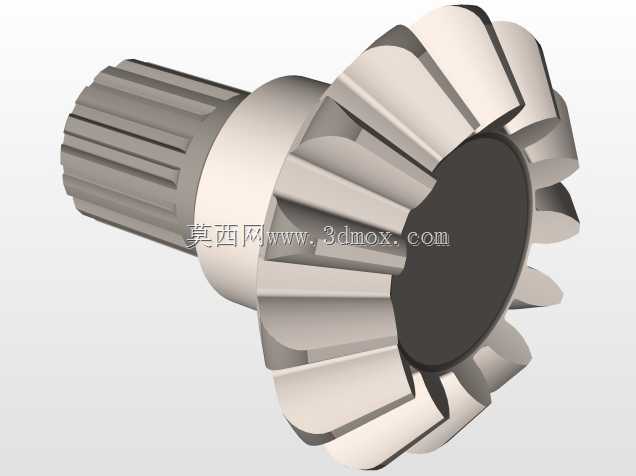

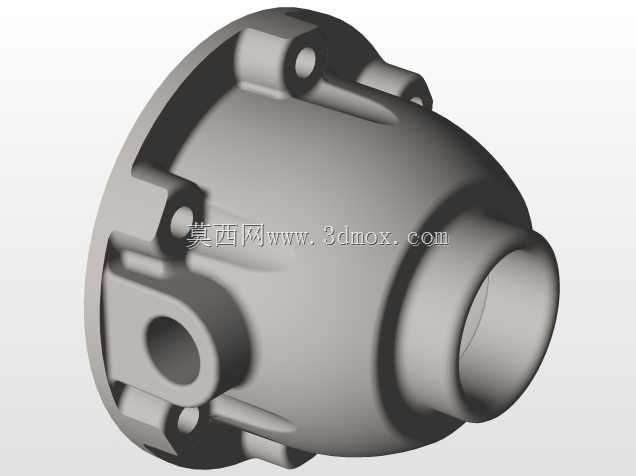

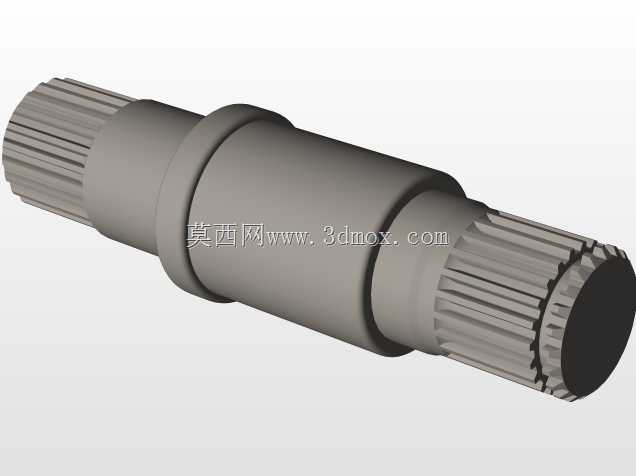

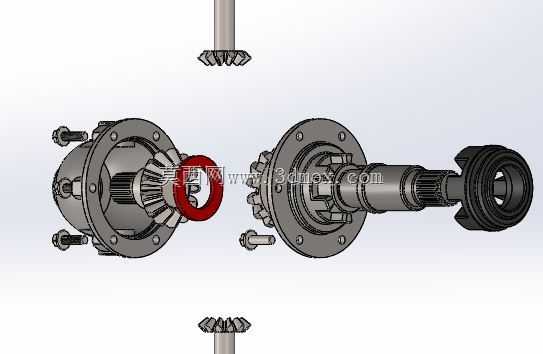

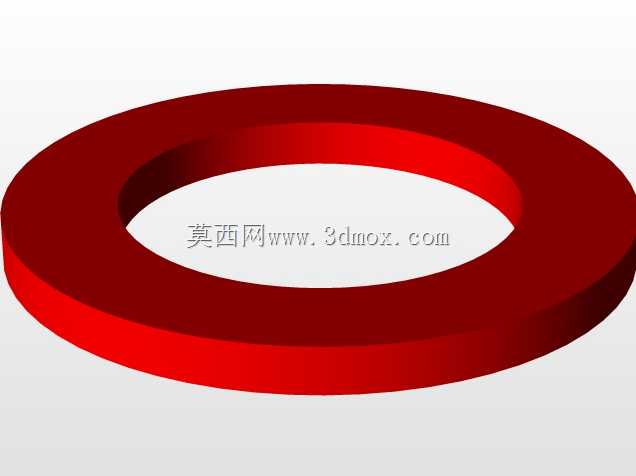

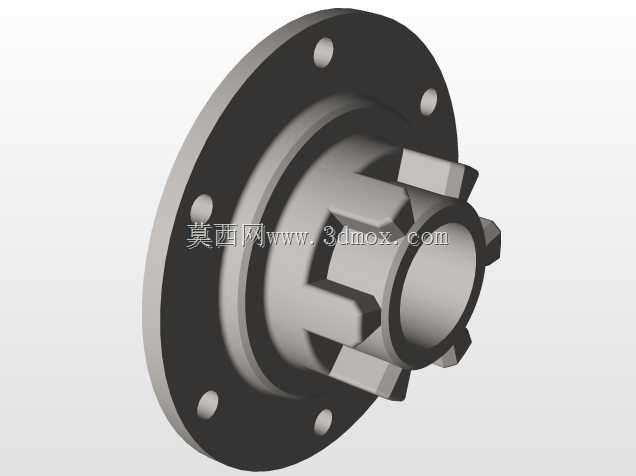

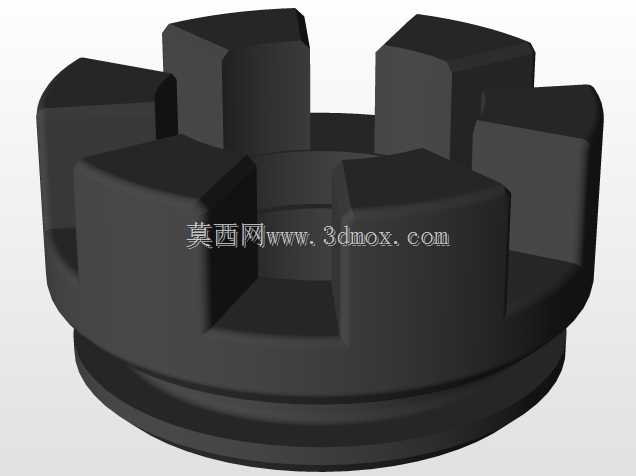

这款齿轮箱采用锥齿轮正交传动布局,核心实现垂直相交轴间的动力分流与差速输出,常见于小型行走机械、农用机具、代步设备的动力传动环节,适配需要单动力输入、双轴差速输出的行走驱动场景,能够在设备转向时自动调节两侧输出轴转速,避免轮胎与地面的滑动摩擦,降低行走机构的磨损与动力损耗。从结构设计来看,壳体采用上下对合的分体式铸造结构,结合面通过周向均布的螺栓实现锁紧密封,既保证了壳体内部齿轮啮合腔的封闭性,防止润滑脂泄漏与外界粉尘侵入,也为内部齿轮组件、轴承的装配预留了足够操作空间,装配时可先将齿轮、轴、轴承组件预装在半壳内,再合箱打紧螺栓,后期维护拆解也无需破坏周边安装结构。输入轴与两个输出轴均采用花键结构作为动力连接接口,花键齿形经过参数匹配,能够传递更大的扭矩同时保证连接同轴度,避免平键连接在交变载荷下出现的键槽压溃、轴毂松动问题。设计过程中重点校核了锥齿轮的啮合重合度与轴承支撑跨距,将齿轮啮合点设置在两个支撑轴承的近中点位置,降低轴系受载后的挠曲变形量,保证齿轮啮合时的齿面接触面积均匀,避免偏载导致的齿面早期点蚀、断齿问题。安装边界上,壳体上预留的三个轴伸位置分别对应垂直方向输入、水平方向双侧输出,轴伸端的密封槽位适配标准骨架油封,安装时可直接通过壳体周边的凸台安装孔与设备机架固定,无需额外设计转接支架,安装孔的位置公差经过匹配,能够保证输入轴与动力源输出轴、输出轴与行走轮轴的同轴度要求,减少装配时的调整工作量。壳体外形的圆弧过渡设计既规避了铸造应力集中问题,也能在紧凑的安装空间内减少与周边部件的干涉,整体结构紧凑,在有限的体积内实现了减速、差速、动力换向的复合功能,适配小功率行走设备的动力传输需求,建模时完整还原了内部齿轮啮合关系、紧固件位置、密封结构细节,可直接用于结构验证、装配干涉检查以及后续的工程图输出。
