双缸卧式往复式蒸汽机结构设计

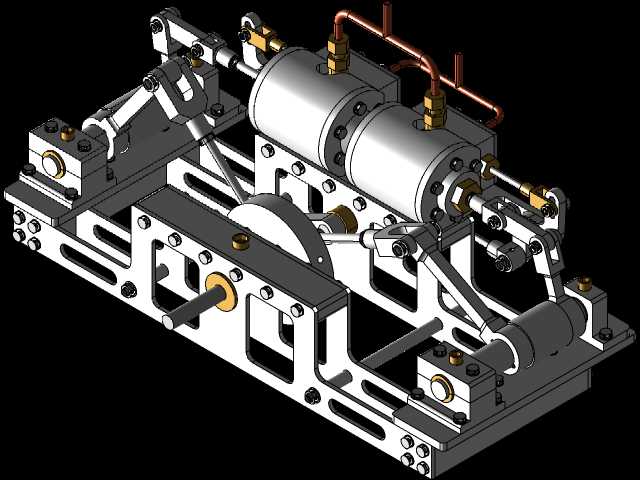

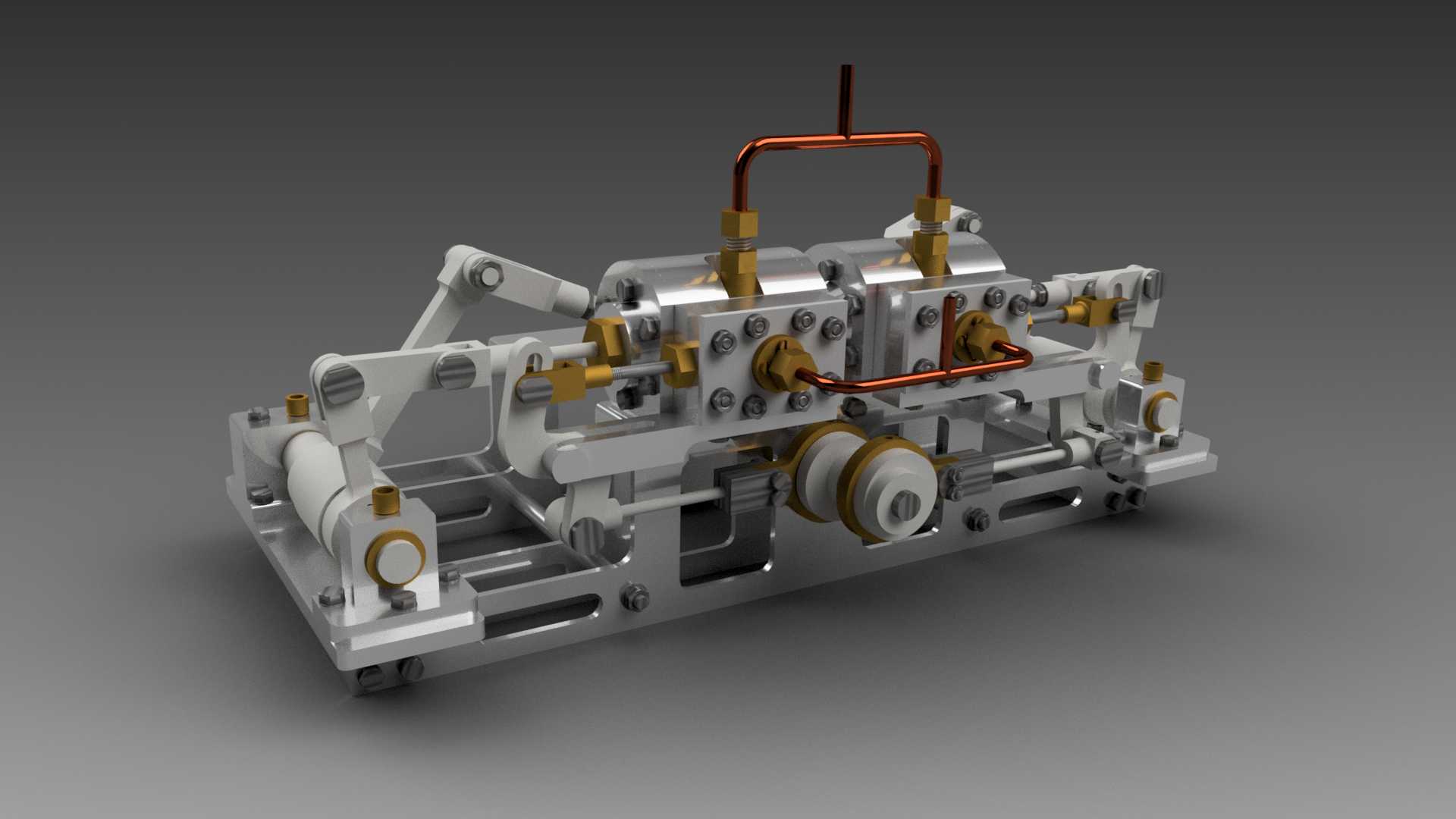

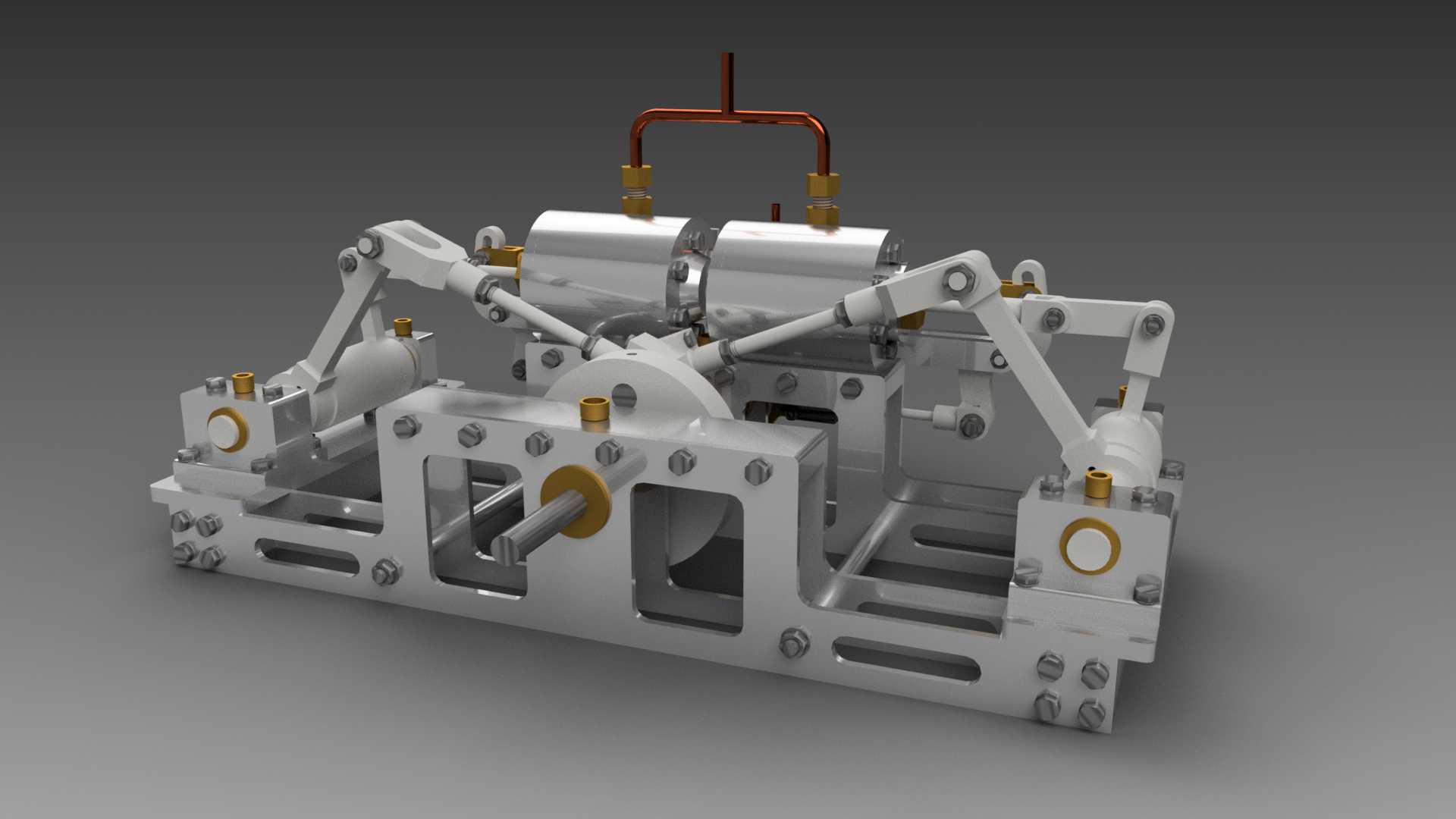

这款卧式蒸汽机属于经典的外燃式往复动力装置，在工业发展历程中曾作为核心动力源广泛应用于早期工业生产、小型船舶驱动、固定式作业机组配套以及科普教学演示场景，即便在当下，也常作为机械原理教学演示载体、复古动力装置复刻、模型爱好者收藏制作的典型对象，能够直观展示热能向机械能转换的完整工作过程，帮助从业者与爱好者理解往复式动力机械的运行逻辑。从实际用途来看，该装置通过蒸汽压力推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转换为旋转运动，对外输出稳定的旋转扭矩，可配套带动小型发电机、水泵、作业机床等负载完成做功，双缸的结构布局能够有效抵消单缸结构的做功死点问题，让动力输出更平顺，降低运行过程中的振动幅度，提升整机运行的稳定性。在功能特性上，该装置采用对称式双缸布局，配套设计了独立的进排气管路与配气机构，铜质管路能够耐受高温蒸汽的长期冲刷，金属材质的机身框架兼顾了结构强度与散热需求，各运动副之间预留了合理的配合间隙，既保证运动过程无卡滞，也能减少不必要的摩擦损耗，整机采用卧式安装布局，重心更低，运行时的稳定性优于立式同规格机型，不需要过高的安装空间，适配更多低矮安装场景的使用需求。从设计思路来看，整体采用模块化的设计逻辑，将缸体组件、配气组件、传动曲柄组件、机身安装基座做了独立的结构划分，各部件之间通过紧固件完成装配，既方便后期的维护检修与部件更换，也能在生产加工阶段针对不同部件选用适配的加工工艺，降低加工难度与制造成本；配气管路采用外置式布局，清晰展示蒸汽的流向路径，直观呈现配气机构的工作逻辑，曲柄连杆机构的铰接点均做了耐磨强化设计，能够承受长期往复运动带来的磨损，延长整机的使用寿命。在外形尺寸与安装边界上，该装置整体为长条形卧式结构，长度方向尺寸大于宽度与高度方向尺寸，安装基座预留了标准化的安装固定孔位，可直接通过螺栓固定在安装平台或配套机架上，安装时需要预留出两侧传动端的连接空间，以及上部管路的操作维护空间，外接蒸汽管路可直接对接装置上部的进汽接口，不需要额外改造管路走向，整体安装边界规整，没有外凸的易干涉部件，能够适配多数小型动力舱或教学演示台的安装空间要求。
