立式结构斯特林动力装置机械结构设计

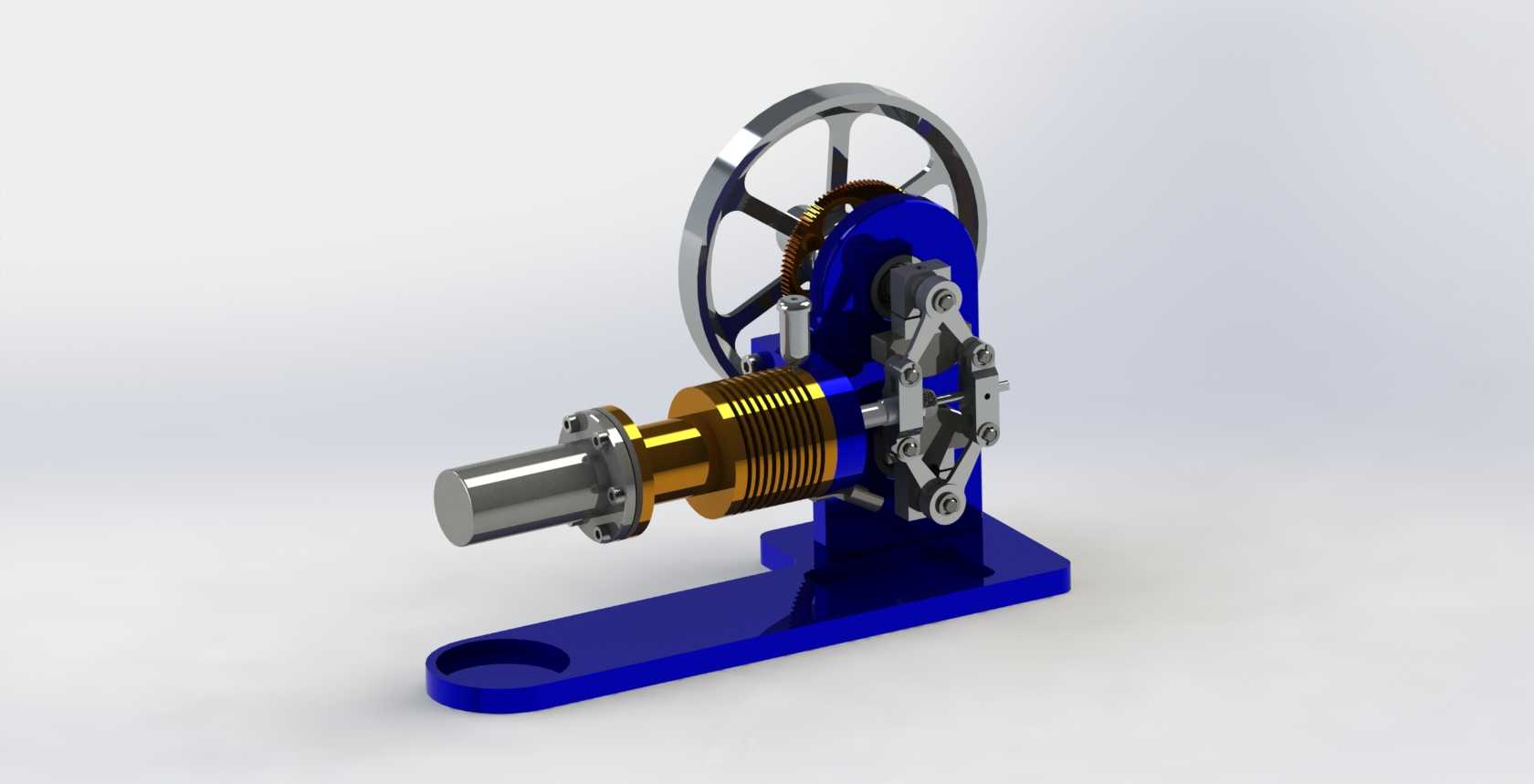

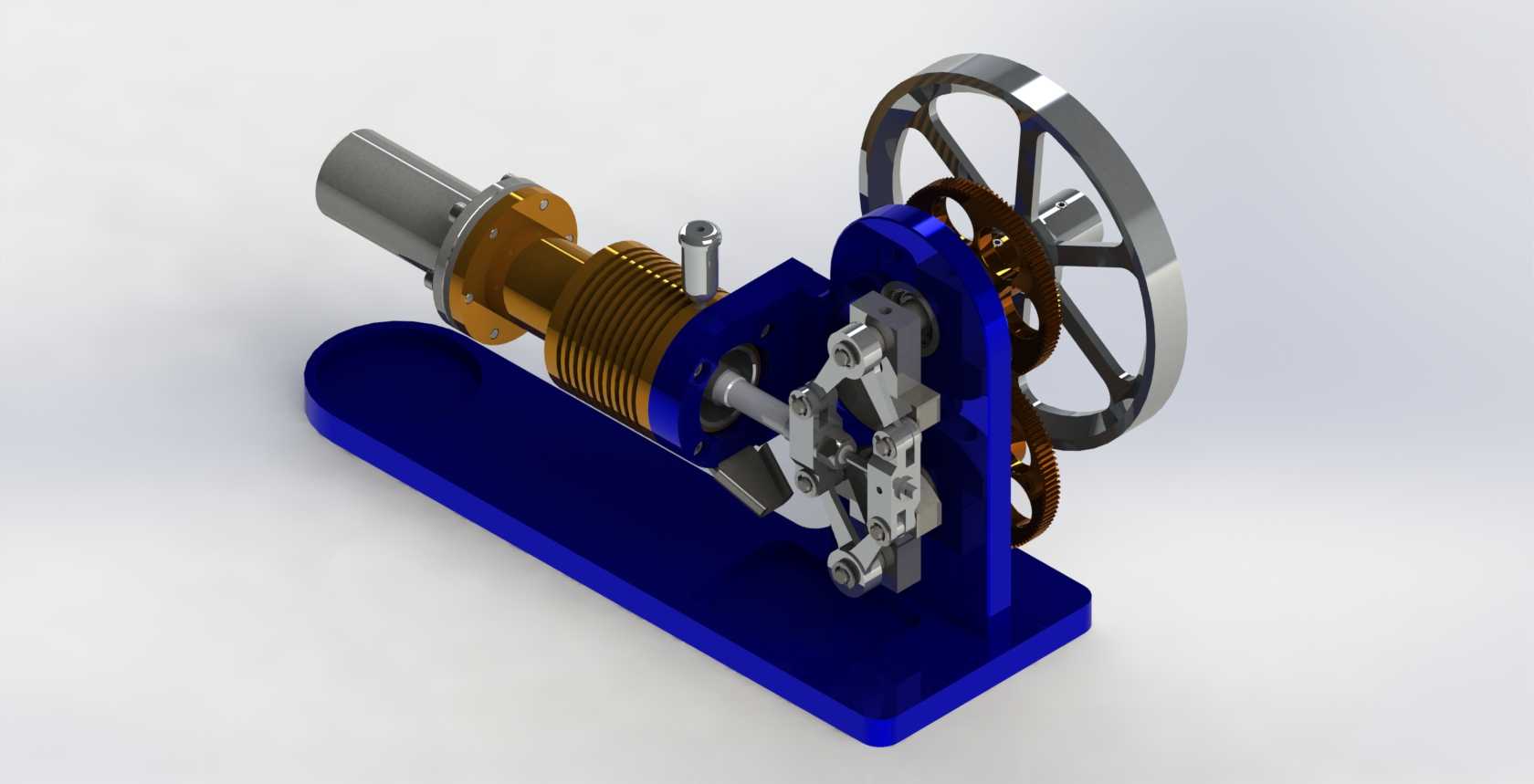

这款斯特林动力装置采用立式单缸布局设计，整体依托一体化成型的蓝色卧式基座承载全部功能组件，基座预留了标准化的安装孔位，可直接固定在实验台架、教学演示台或是小型动力输出工位上，安装边界清晰，无需额外设计复杂的转接支架即可完成装配。从实际应用场景来看，这类结构的斯特林装置既可以作为高校工程热物理、机械原理课程的具象教学演示载体，直观展示外燃循环的能量转换过程，也可适配小型余热回收场景，依托低品位热源完成动力输出，还能作为科普展项的核心互动部件，让参观者直观理解热功转换的机械逻辑。

在功能特性层面，该装置完整还原了斯特林循环的核心执行逻辑：左侧的圆柱形换热腔体集成了加热段与冷却段结构，外部的环形散热鳍片可快速带走冷端热量，维持冷热端的稳定温差，为循环提供持续的动力来源；中部的曲柄连杆传动组件采用多连杆铰接布局，将置换活塞、动力活塞的往复直线运动精准转化为旋转运动，铰接位置均设计了耐磨衬套结构，可降低长期运转的磨损量，提升装置的运行稳定性；右侧的大直径辐条式飞轮承担储能稳速作用，可抵消活塞往复运动的死点冲击，让动力输出的转速更加平稳，飞轮旁配套的齿轮传动组可按需拓展外接输出接口，连接小型发电机、水泵等负载实现能量的对外输出。

从设计思路来看，该结构优先考虑了装配的便捷性与运行的可视性，所有传动部件均采用外露式布局，既方便日常的调试维护，也能让观察者清晰看到每一个部件的运动轨迹；动力缸与传动支架采用分体式连接设计，可根据不同的热源工况更换不同长度的换热腔体，适配不同功率等级的输出需求；整体结构的运动件均做了动平衡校核，运转过程中振动量极低，无需额外加装减震结构即可平稳运行。在尺寸设计上，整体结构紧凑，横向长度控制在适合桌面放置的区间，基座宽度足以支撑整机运转的稳定性，竖向高度预留了飞轮的旋转安全空间，不会出现运动部件与安装面干涉的问题，各运动部件之间的间隙经过精准核算，既不会出现卡滞问题，也不会因间隙过大导致压缩效率损失，可在较小的温差驱动下顺利启动运转。
