小型光伏太阳能发电板组件结构设计

这款小型太阳能发电模块主要面向离网低压供电场景设计，可广泛应用于户外小型照明系统、便携充电设备、庭院景观供电、小型物联网传感节点供电、低功耗户外监测装置供电等场景，能够在无外接市电的户外环境下，将太阳光辐射能直接转化为直流电能，为配套的储能电池或用电负载提供稳定的电力输入，适配6V额定电压的低压用电系统，额定输出功率10W，可满足小功率用电设备的持续供电需求，也可多块组合拼接构成更大功率的小型离网发电阵列。

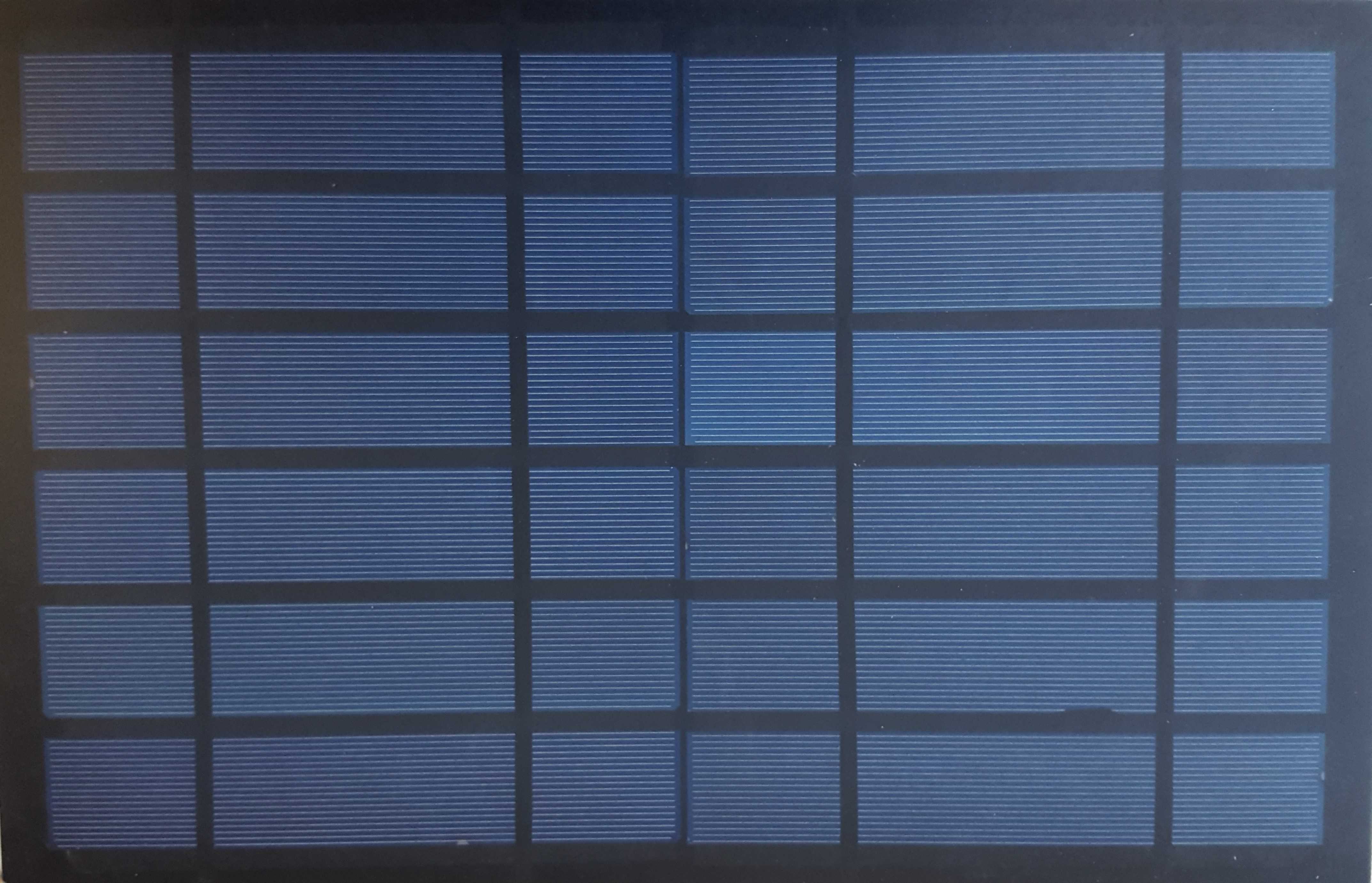

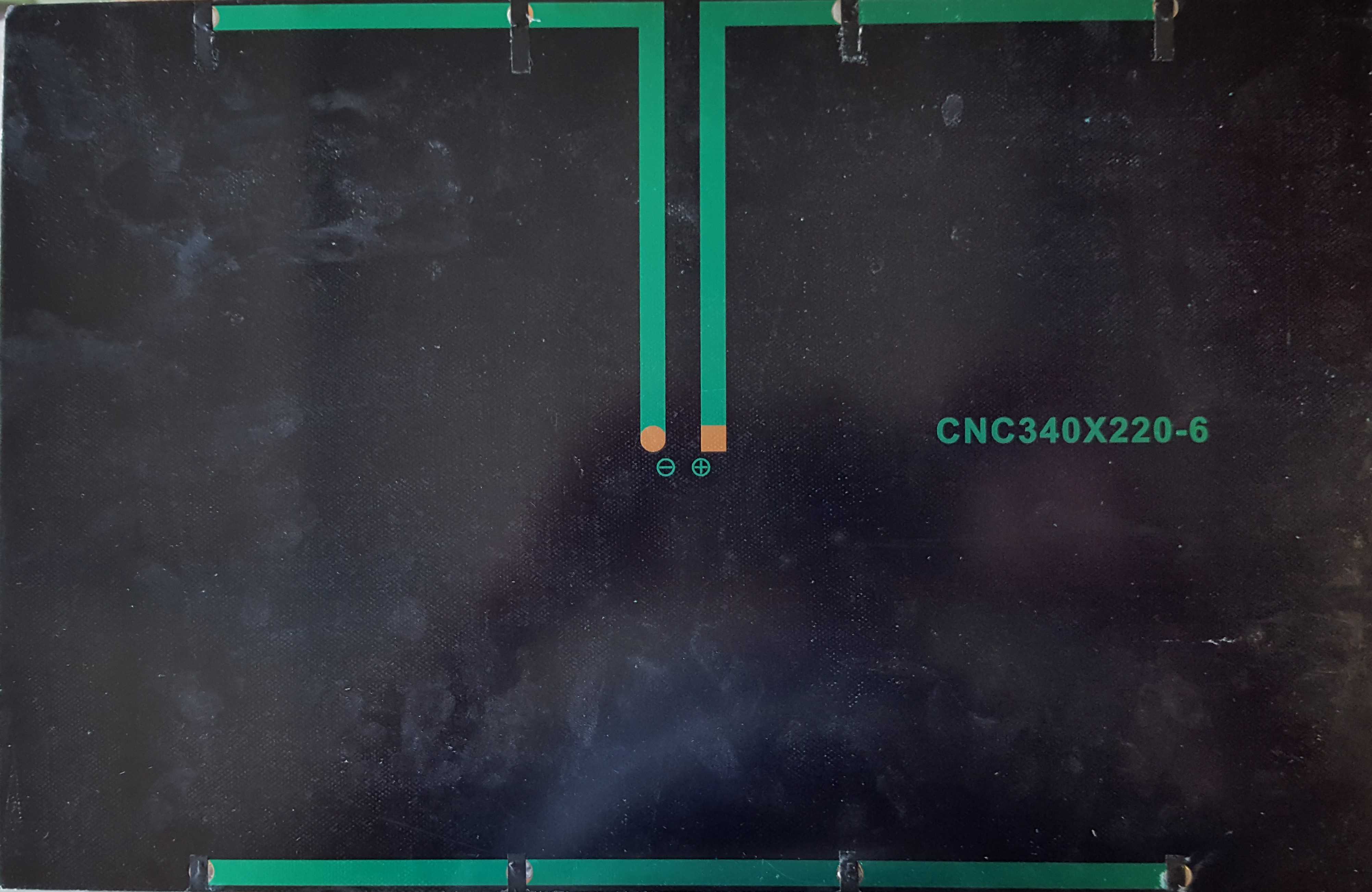

从功能特性来看，该模块采用多晶硅光伏电池片阵列排布设计，电池片之间通过汇流条实现串并联连接，外层覆盖高透光钢化防护层，边缘做密封封装处理，具备良好的户外耐候性，可应对日常的雨淋、日晒、轻微风沙磨损等户外使用工况，输出端预留标准接线点位，方便用户直接连接充电控制器或储能装置，无需额外做复杂的接线适配。

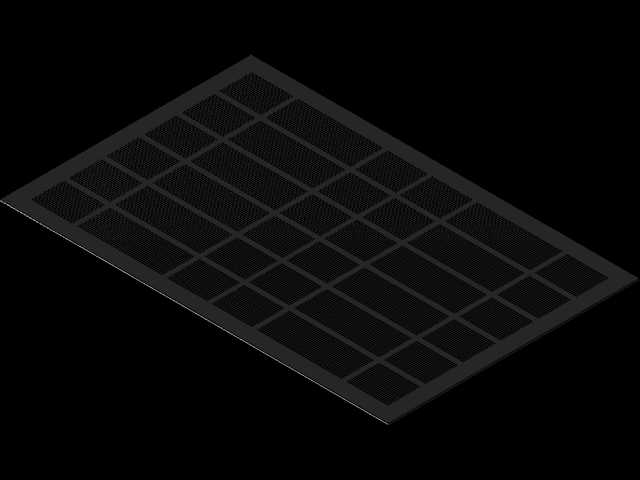

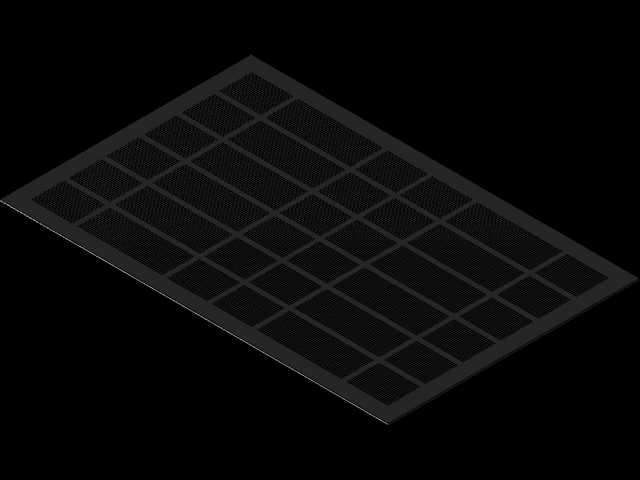

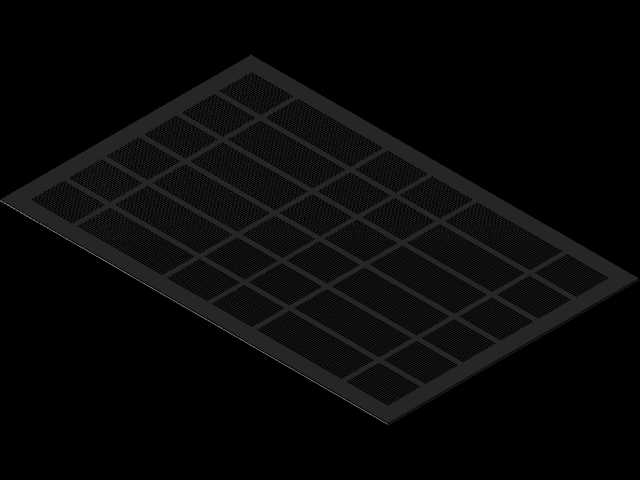

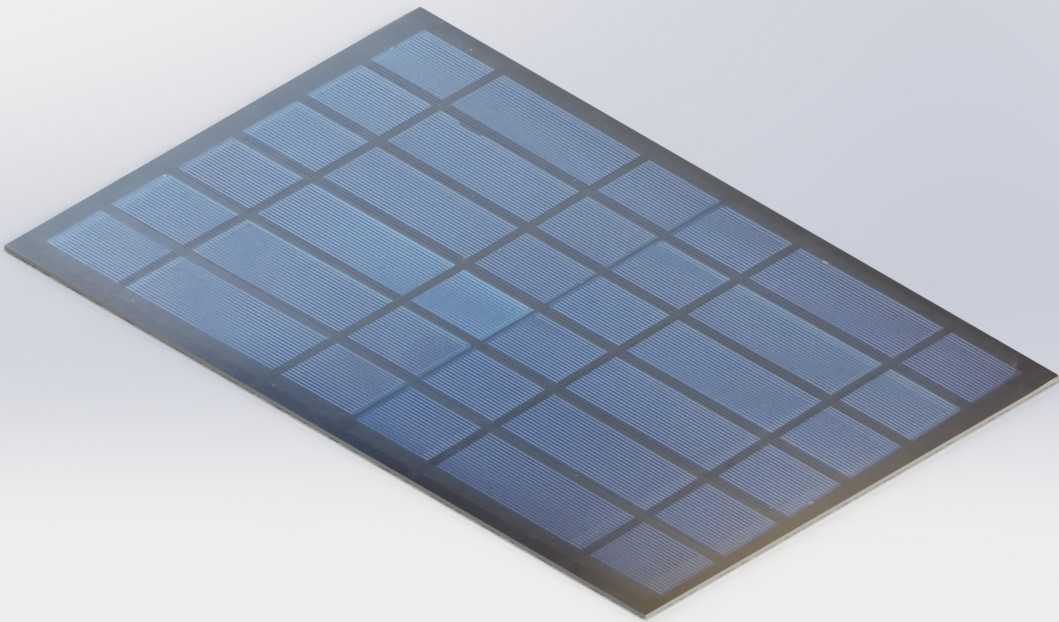

在设计思路上，该模型严格遵循小型光伏组件的生产工艺逻辑，还原了真实产品的层叠结构：从表层透光盖板、中间EVA封装胶膜、电池片阵列、底层背板到外围铝合金边框的完整结构都做了精准还原，电池片的排布充分考虑了受光面积利用率，在给定的外形边界内最大化排布有效受光电池片，同时预留了汇流条的走线空间，避免线路遮挡受光区域，边框的设计兼顾了结构强度与安装便利性，边框四周预留标准安装孔位，可适配常规的光伏支架固定、墙面贴装、便携支架挂载等多种安装方式。

外形尺寸方面，该模块整体为长方形薄板结构，长宽尺寸为340mm*220mm，整体厚度控制在常规小型光伏组件的标准厚度范围内，安装边界清晰，安装孔位的间距符合小型光伏组件的通用安装规范，用户在做配套结构设计时，可以直接参考该模型的外形尺寸预留安装空间，无需额外测量实物尺寸，能够有效缩短配套产品的开发周期，不管是做户外便携电源的配套发电板设计，还是做小型太阳能供电系统的结构排布，都可以直接调用该模型完成整体装配验证，提前排查安装干涉、空间不匹配等设计问题。
