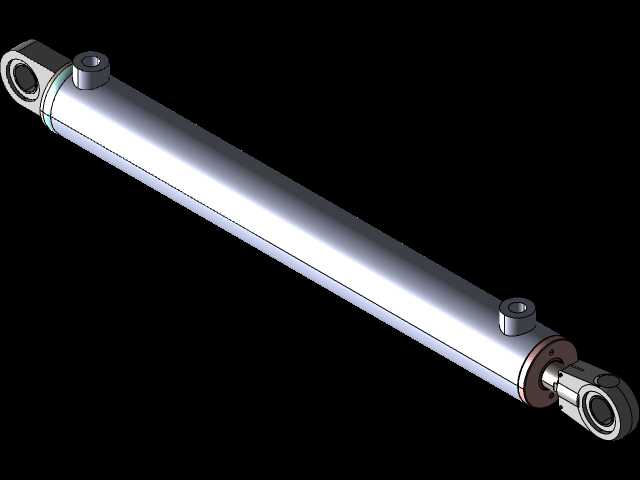

定制拉杆式单耳铰接液压油缸结构

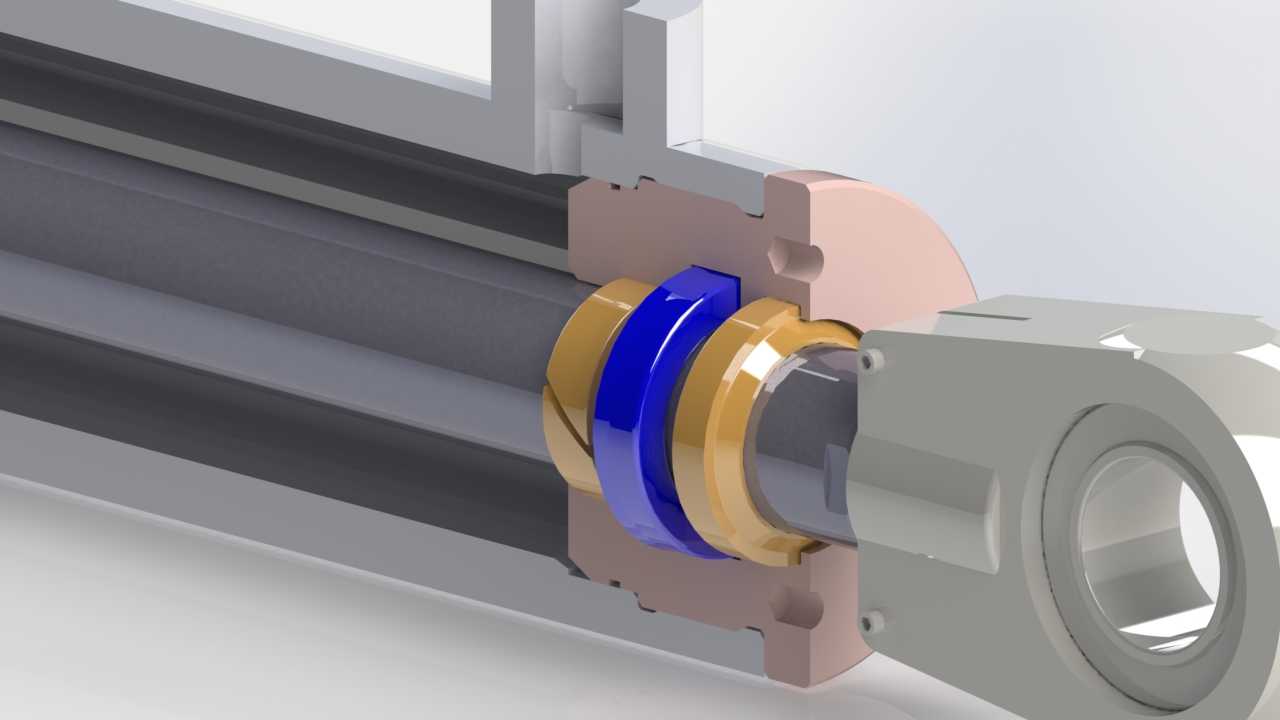

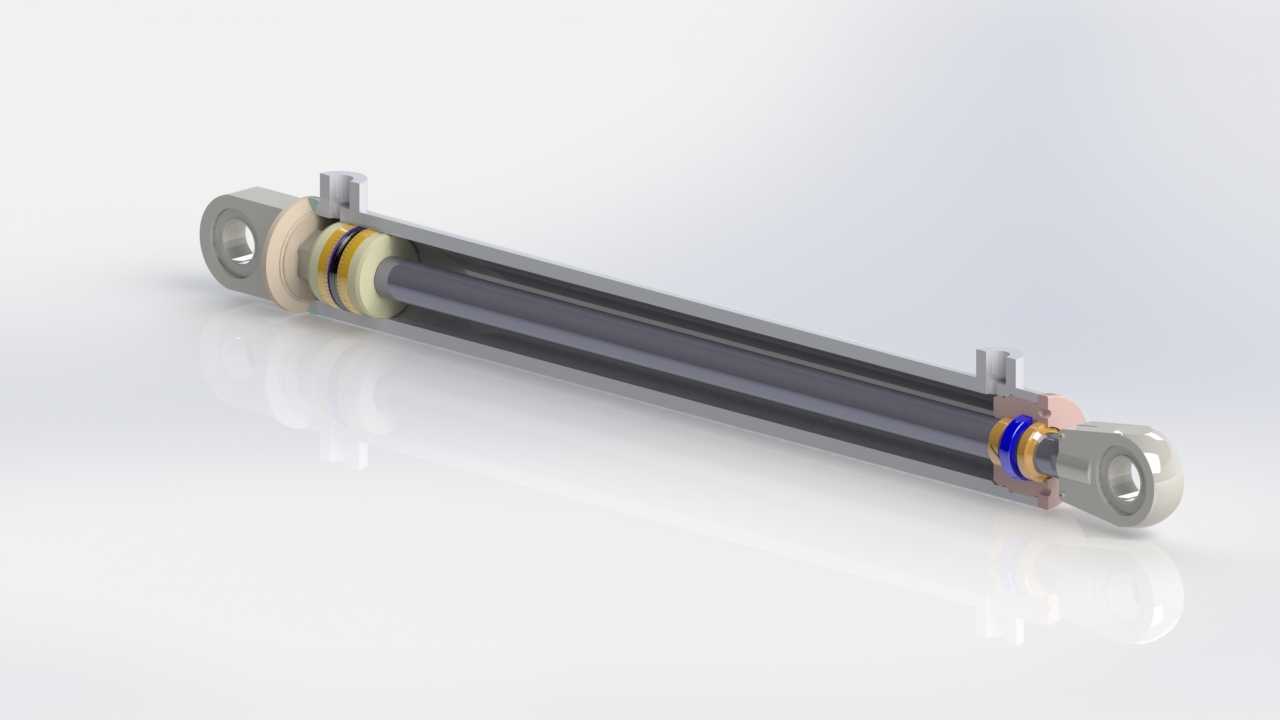

这款定制液压缸是液压传动系统中的核心执行元件，主要应用在工程机械举升机构、机床工装夹紧回路、自动化生产线推料工位、重型设备姿态调整单元等场景中，能够将液压系统的压力能稳定转换为直线往复运动的机械能，相比气动执行元件具备更大的输出推力，相比机械传动结构具备更灵活的行程调节能力与过载保护特性，可在高负载、频繁换向的工况下保持稳定的动作输出。从实际用途来看，这款油缸可适配需要直线推拉动作的各类工业场景，比如工程设备中动臂的举升与回落、工装夹具的工件夹紧与松开、物流设备中货叉的升降驱动、专用设备中工作机构的进给与退回，能够在160bar的额定工作压力下提供稳定的推力输出，满足中高压液压系统的使用需求。在功能特性上，这款油缸采用单耳铰接式的安装结构，端部的铰接耳环可配套关节轴承使用，能够补偿安装过程中产生的微小角度偏差，避免油缸运行过程中出现侧向偏载导致的密封件磨损、活塞杆拉伤问题；缸体与端盖的连接部位设置了多道组合密封结构，包含蓝色的主密封环、金色的导向支撑环与防尘密封件，既可以防止高压油液的内泄与外漏，也能阻挡外界粉尘、杂质进入缸体内部，延长油缸的整体使用寿命；活塞杆表面做了硬化抛光处理，具备优秀的耐磨性能与防锈能力，可在多粉尘、轻度腐蚀的车间环境中长期工作。在设计思路上，这款油缸围绕紧凑安装、稳定输出的需求展开，将缸径设定为60mm，杆径设定为30mm，在保证活塞杆抗弯强度的前提下，尽可能提升油缸无杆腔的作用面积，提升同等压力下的输出推力；580mm的行程设定可覆盖绝大多数常规工业工位的直线动作需求，避免行程冗余导致的安装空间浪费；整体结构采用模块化设计思路，密封件、导向套等易损件均可快速拆卸更换，降低后期维护的成本与停机时间。从外形尺寸与安装边界来看，这款油缸的缸体外径与缸径匹配，整体径向尺寸紧凑，端部单耳的铰接孔尺寸适配常规规格的铰接销，安装时仅需预留对应长度的直线运动空间，同时预留铰接端的转动余量即可完成部署，不需要额外设计复杂的安装支座，能够快速集成到各类液压驱动的设备当中。
