卧式金属壳体工业换热设备结构设计

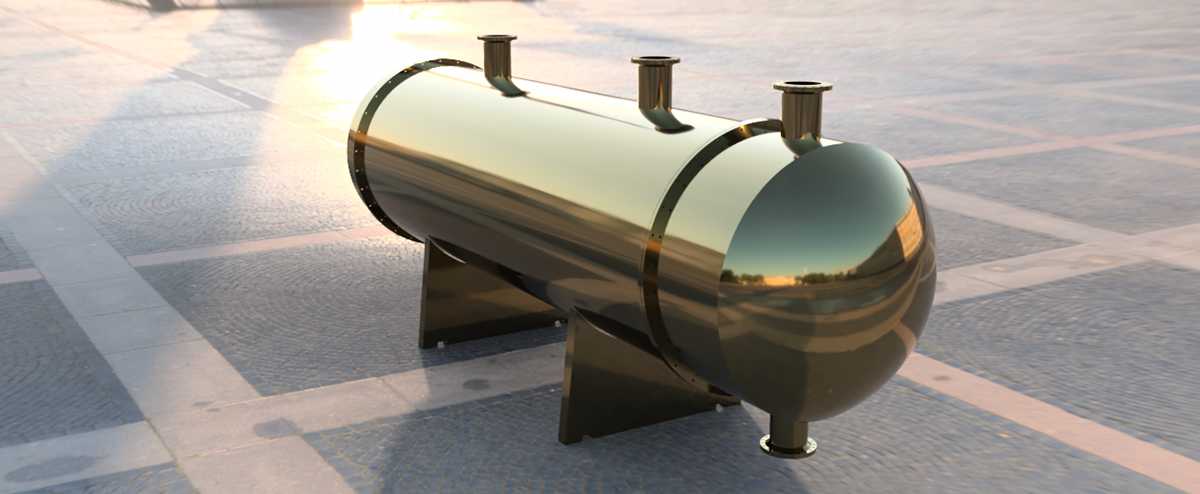

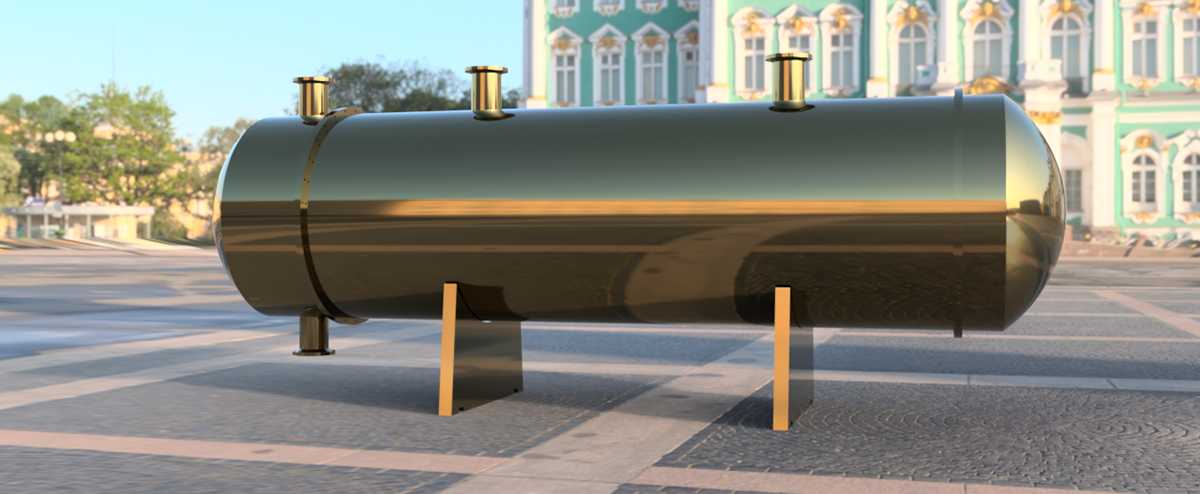

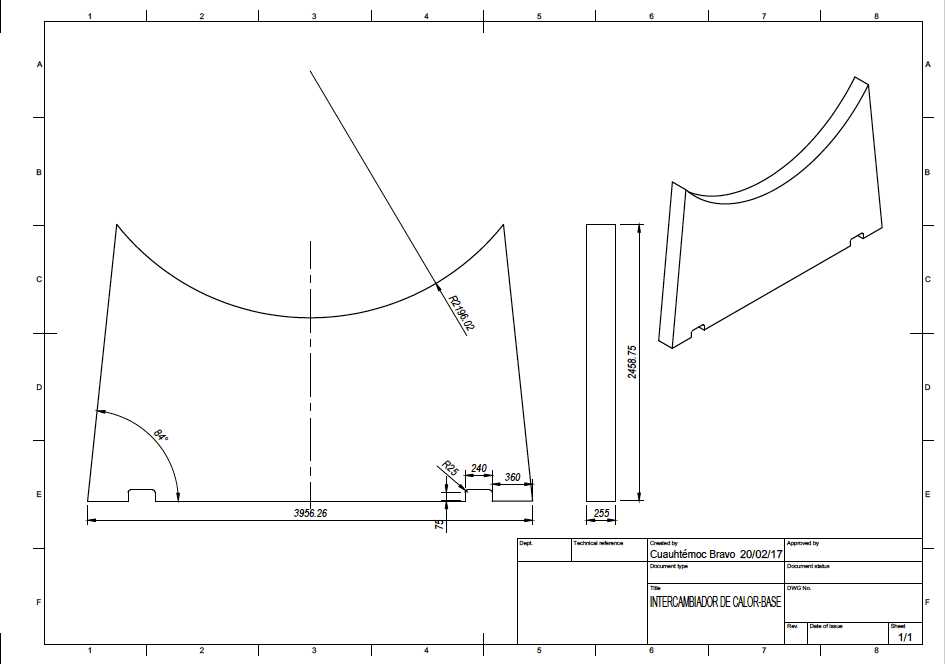

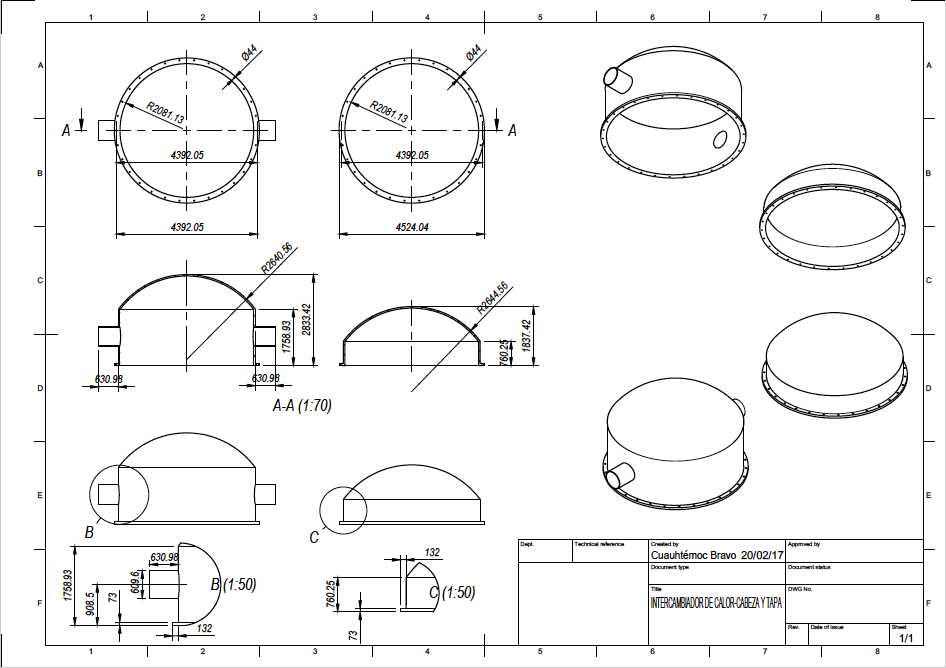

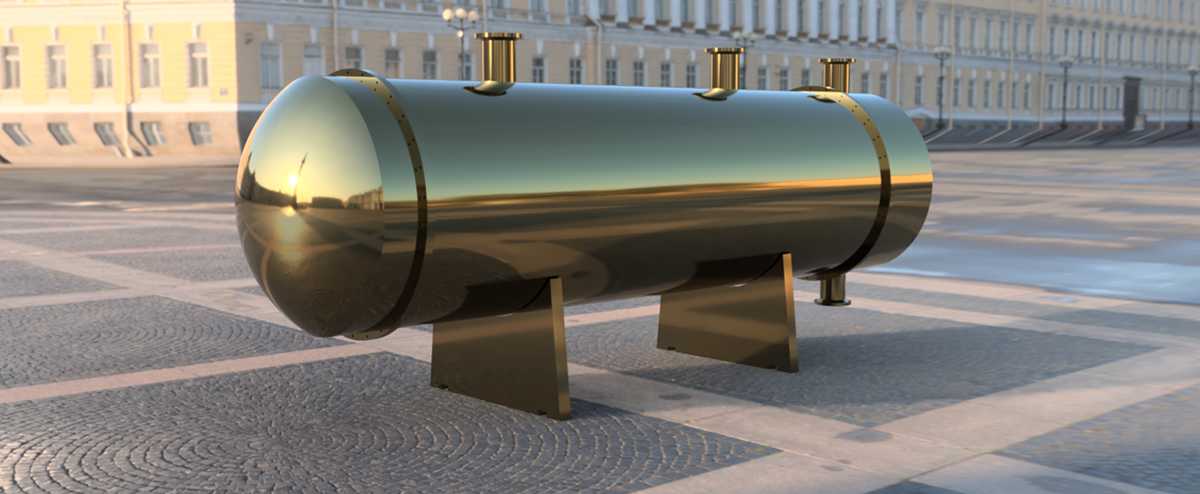

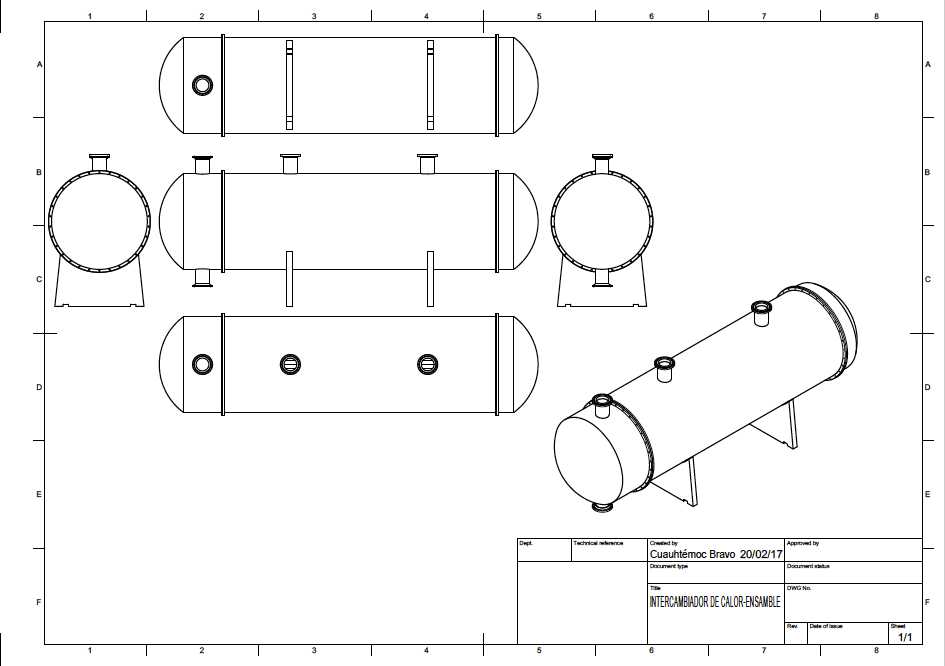

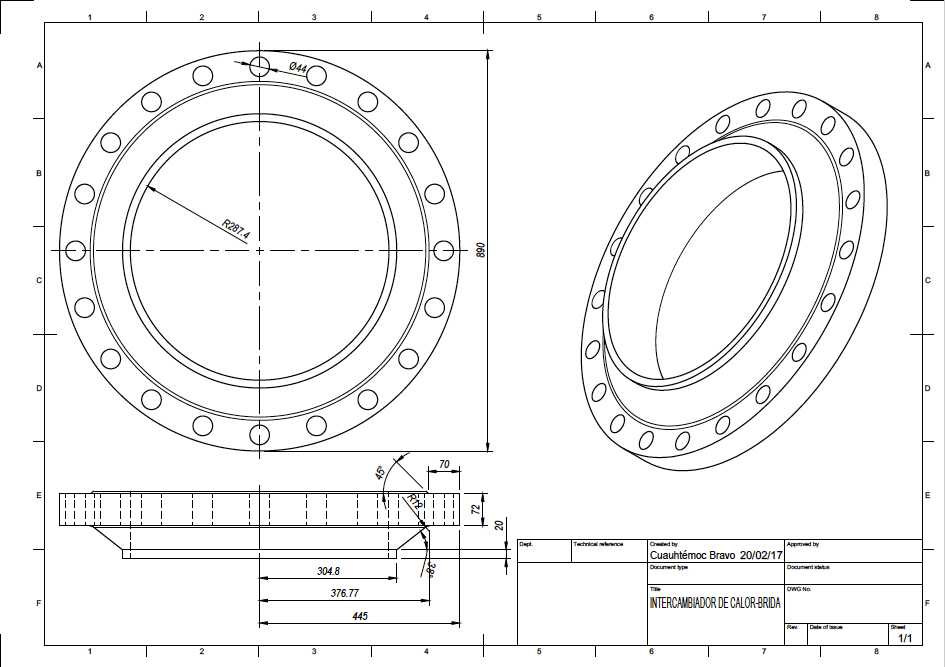

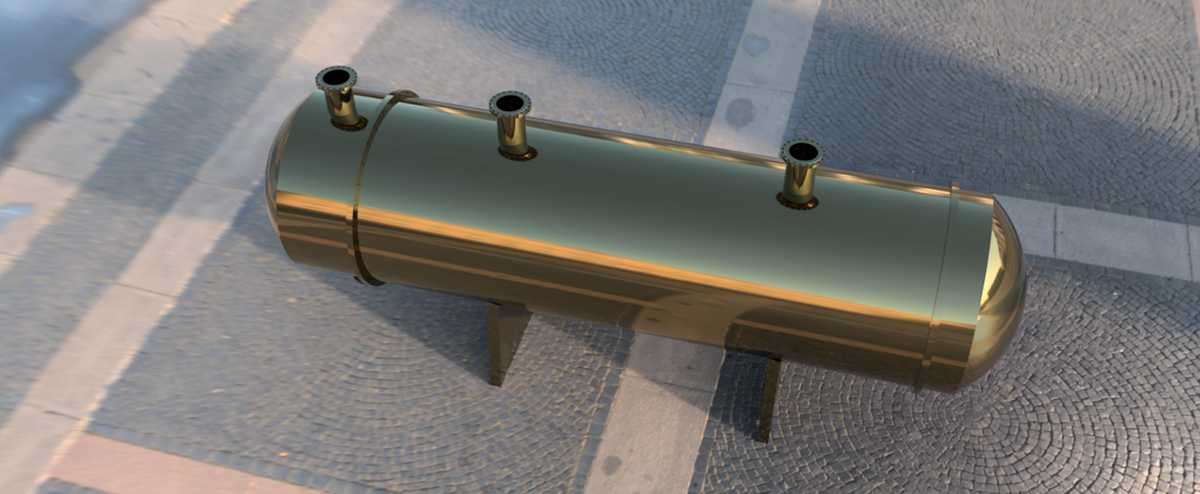

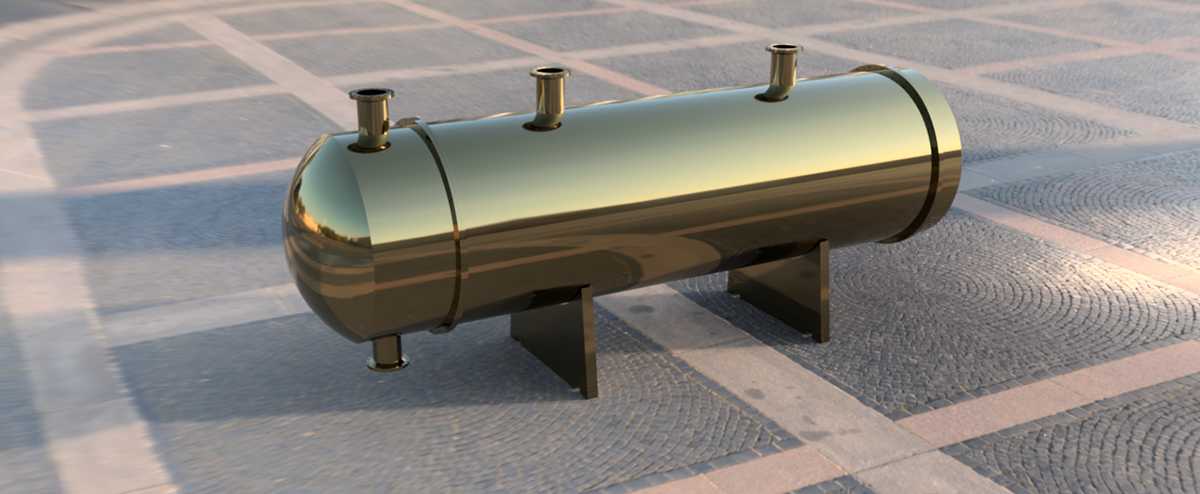

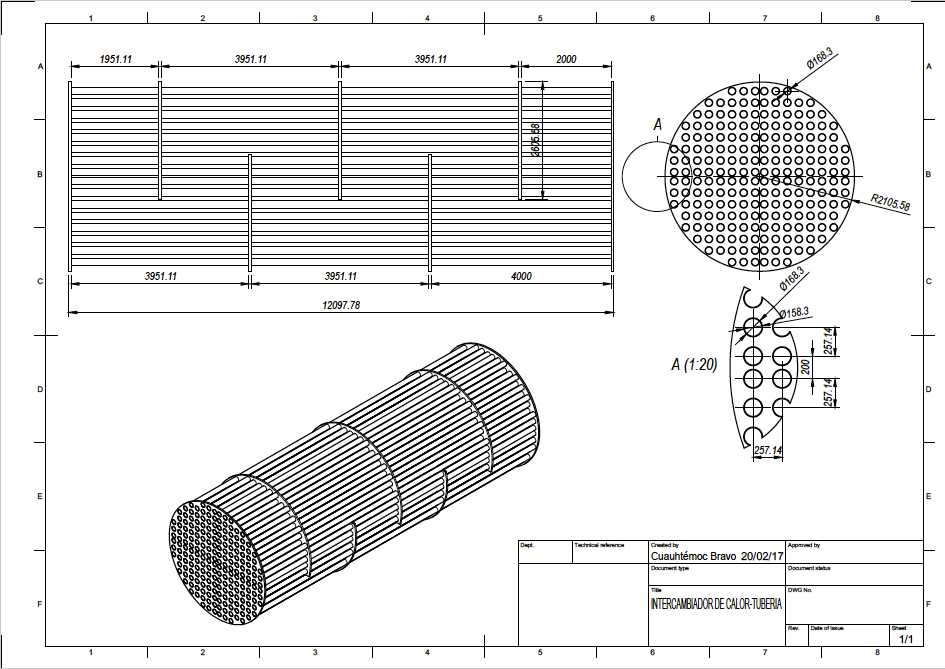

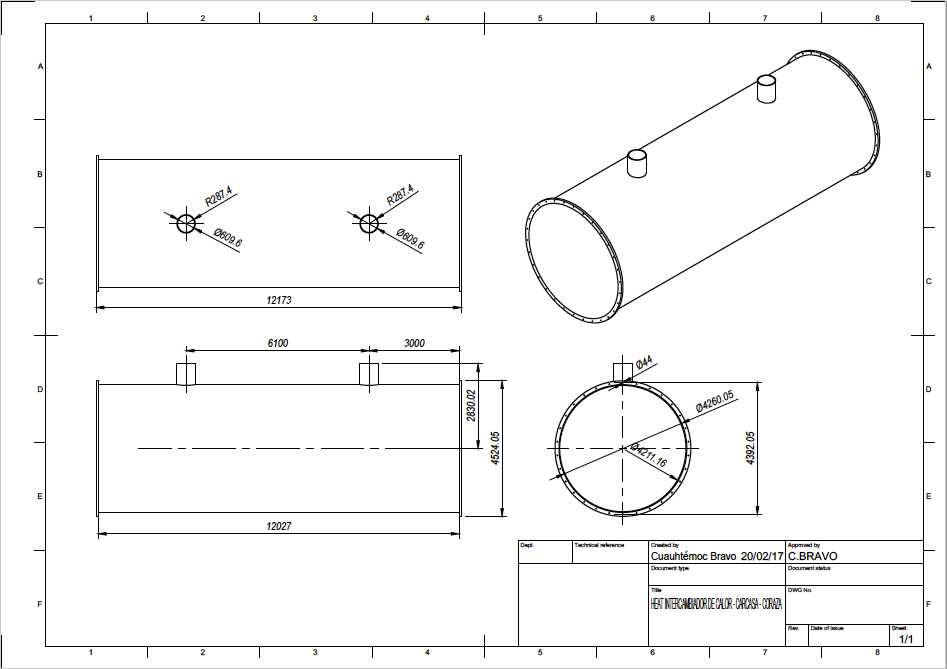

该换热设备主要面向化工生产、集中供热、制冷循环、工业余热回收等场景使用，可实现两种不同温度流体之间的热量传递，在不发生介质混合的前提下完成冷热流体的温度调控，满足生产工艺对介质温度的精准要求，也可用于工业系统的余热回收环节，将生产过程中产生的废热传递给待加热介质，降低生产过程的能源损耗，提升整体能源利用效率。设备采用卧式圆筒形承压壳体设计，筒体两端采用标准椭圆形封头结构，相比平封头结构能够更好地分散内部介质压力带来的应力，降低壳体局部应力集中的风险，提升设备长期带压运行的结构稳定性。壳体顶部设置三个不同规格的接管接口，分别对应热媒入口、冷媒出口以及排气、测温测压等辅助功能接口，壳体底部设置排污与疏水接口，同时配套两个对称布置的鞍式支座，支座采用折弯钢板焊接结构，与筒体接触位置设置弧形贴合面，保证支撑受力均匀分散到筒体壁面，避免局部应力过大造成筒体变形。设计过程中首先根据额定换热负荷确定筒体的直径与有效长度，保证内部换热管束有足够的布置空间，满足换热面积的设计要求；其次根据工作压力、工作温度以及介质腐蚀特性确定壳体壁厚与接管规格，所有接口的位置排布充分考虑现场管道连接的操作空间，避免接管之间出现安装干涉，鞍式支座的间距设置严格遵循卧式容器的设计规范，保证设备安装后筒体的挠度在允许范围内，避免长期运行出现筒体弯曲变形。设备整体采用镜面金属质感的外观设计，外表面光滑整洁，既可以降低外部环境对壳体的腐蚀影响，也便于日常运行过程中的表面清洁与巡检维护。安装时需要保证两个鞍式支座处于同一水平标高，其中一个支座设置为固定端，另一个设置为滑动端，抵消设备运行过程中因温度变化产生的热胀冷缩位移，避免设备本体与连接管道承受额外的热应力；设备周边需要预留足够的操作空间，满足日常阀门操作、仪表校验以及后期检修维护的需求，设备顶部的接管连接需要采用对应压力等级的法兰密封结构，保证运行过程中无介质泄漏，底部的排污接口需要接入对应的废液收集管路，方便定期排污清理壳体内积存的杂质，保证换热效率长期稳定。
