长工件粉末涂装线自动清洗设备结构

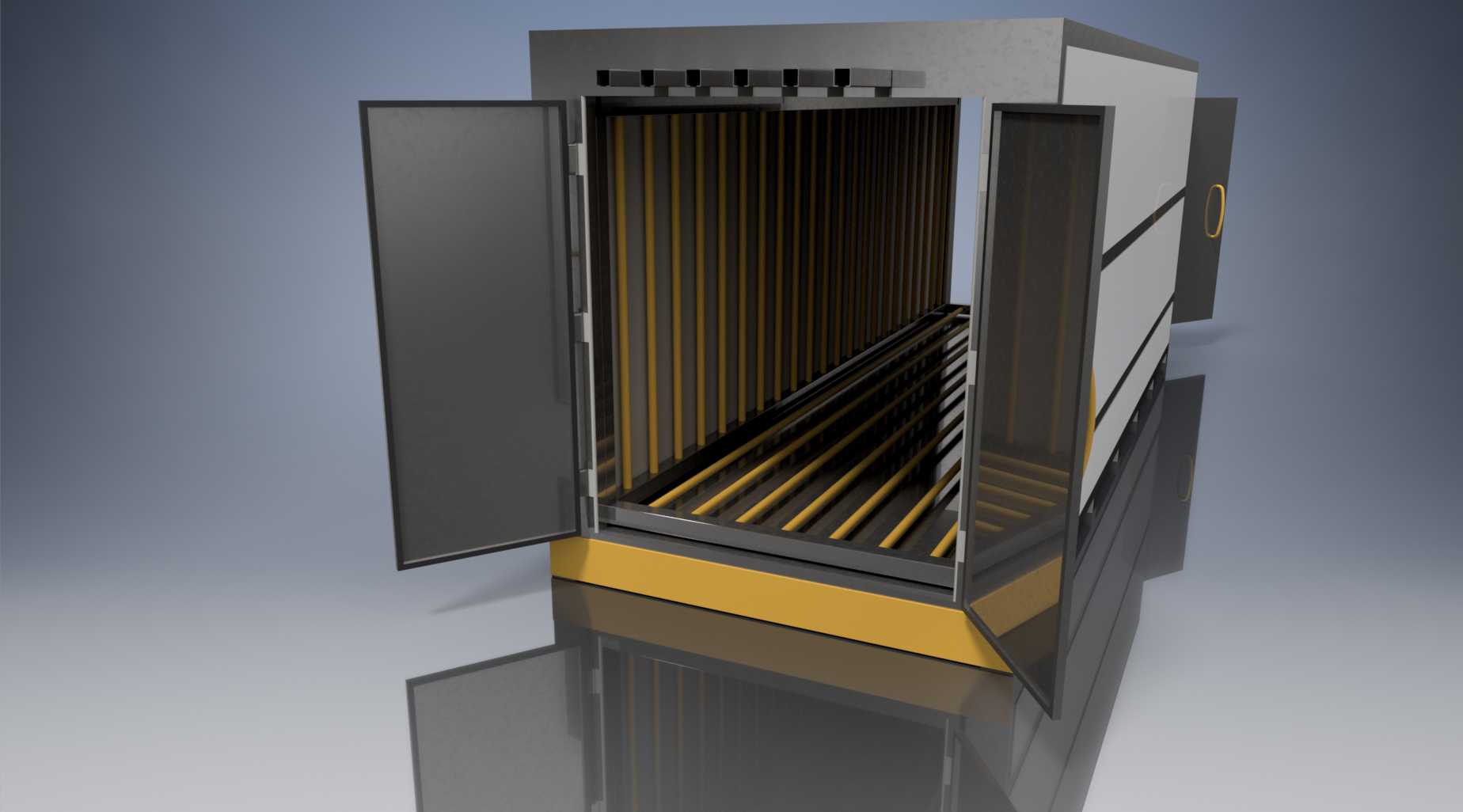

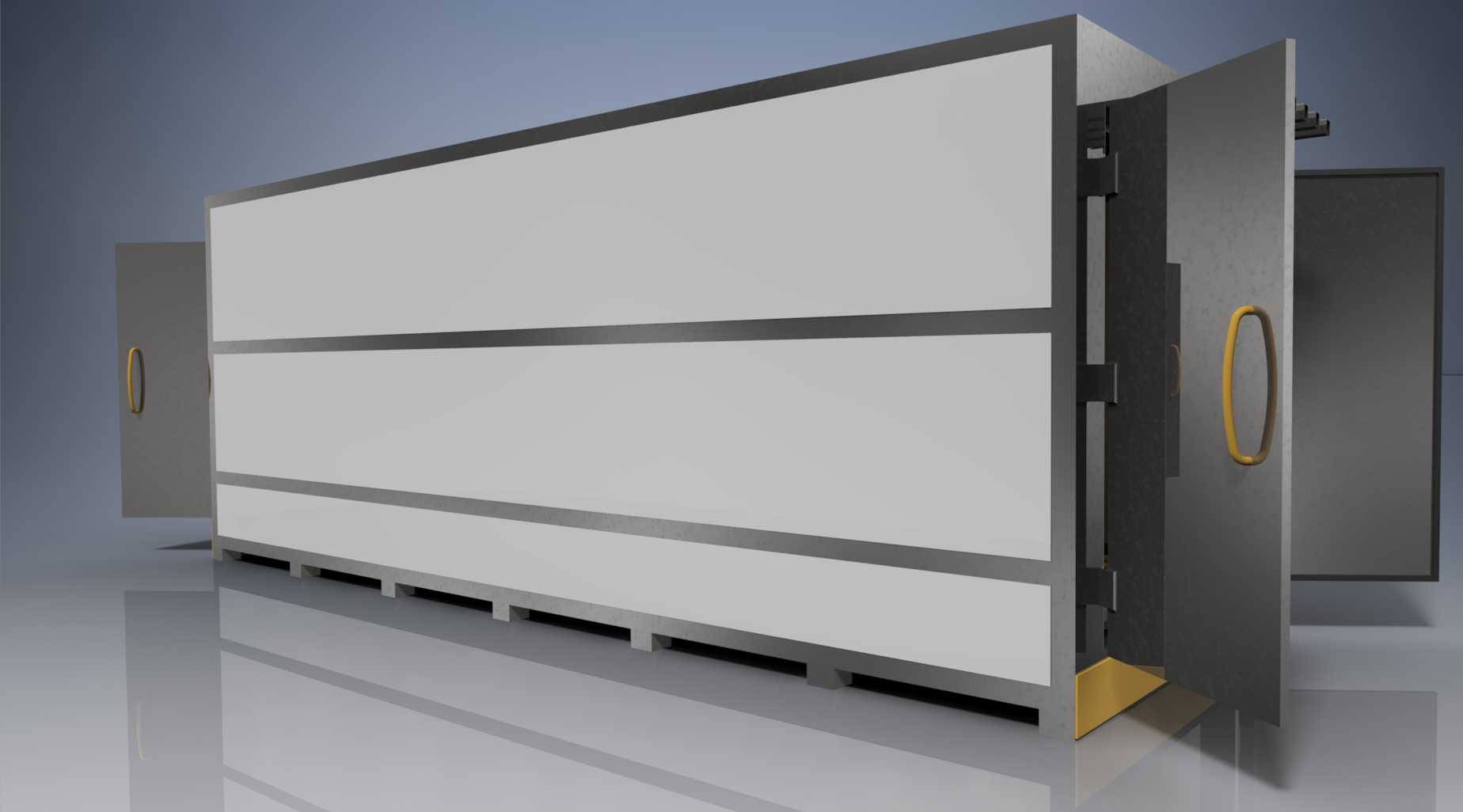

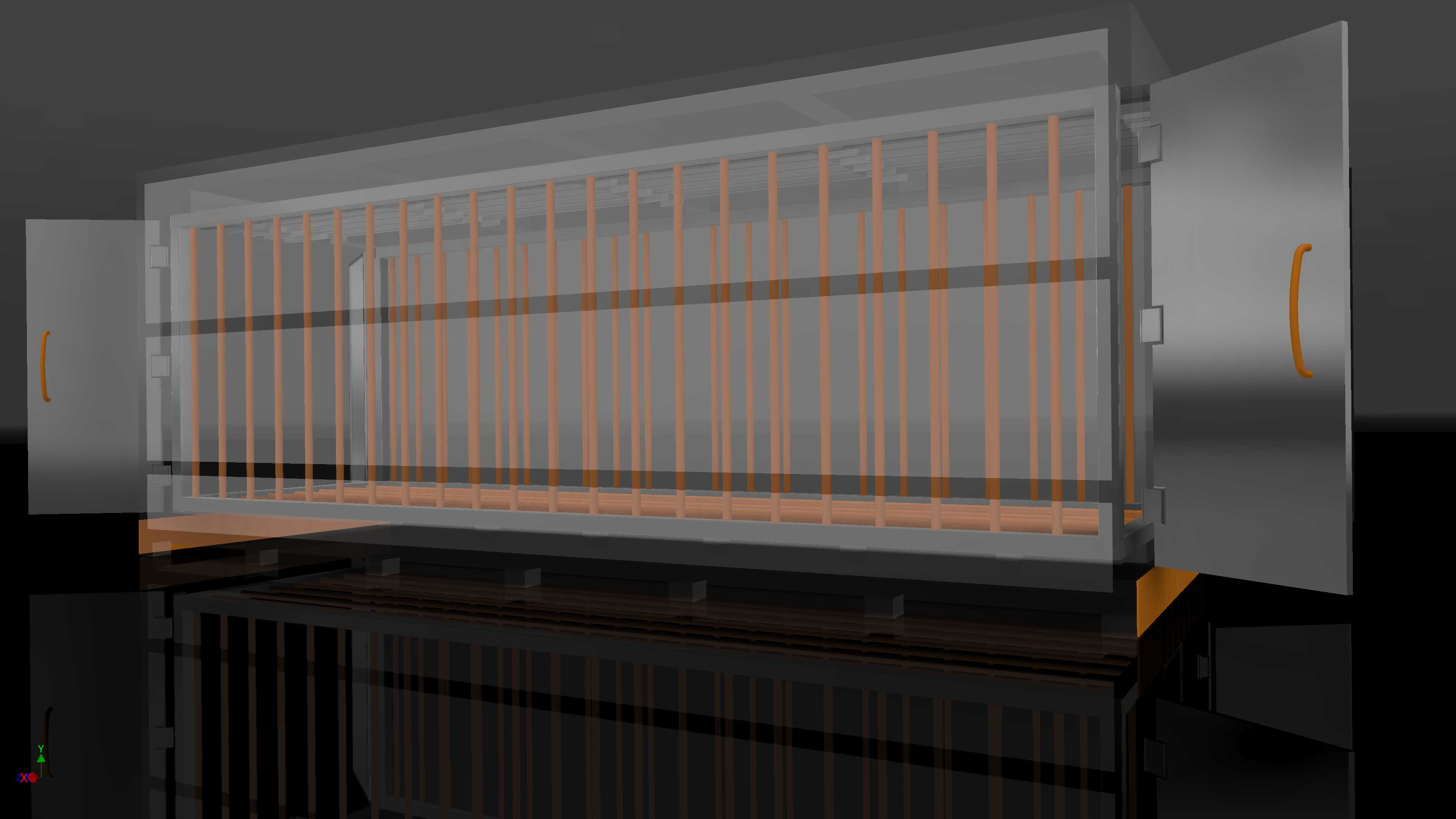

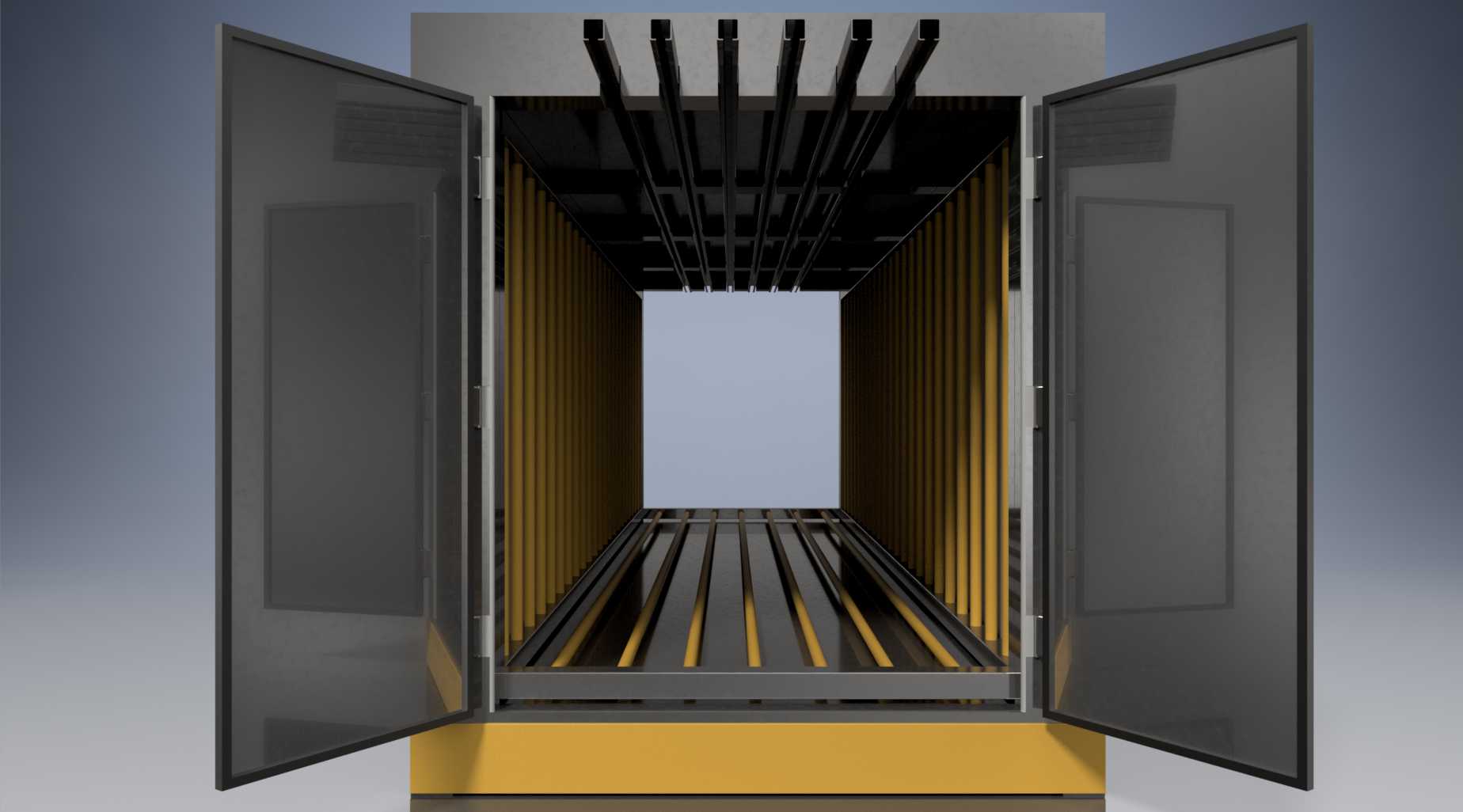

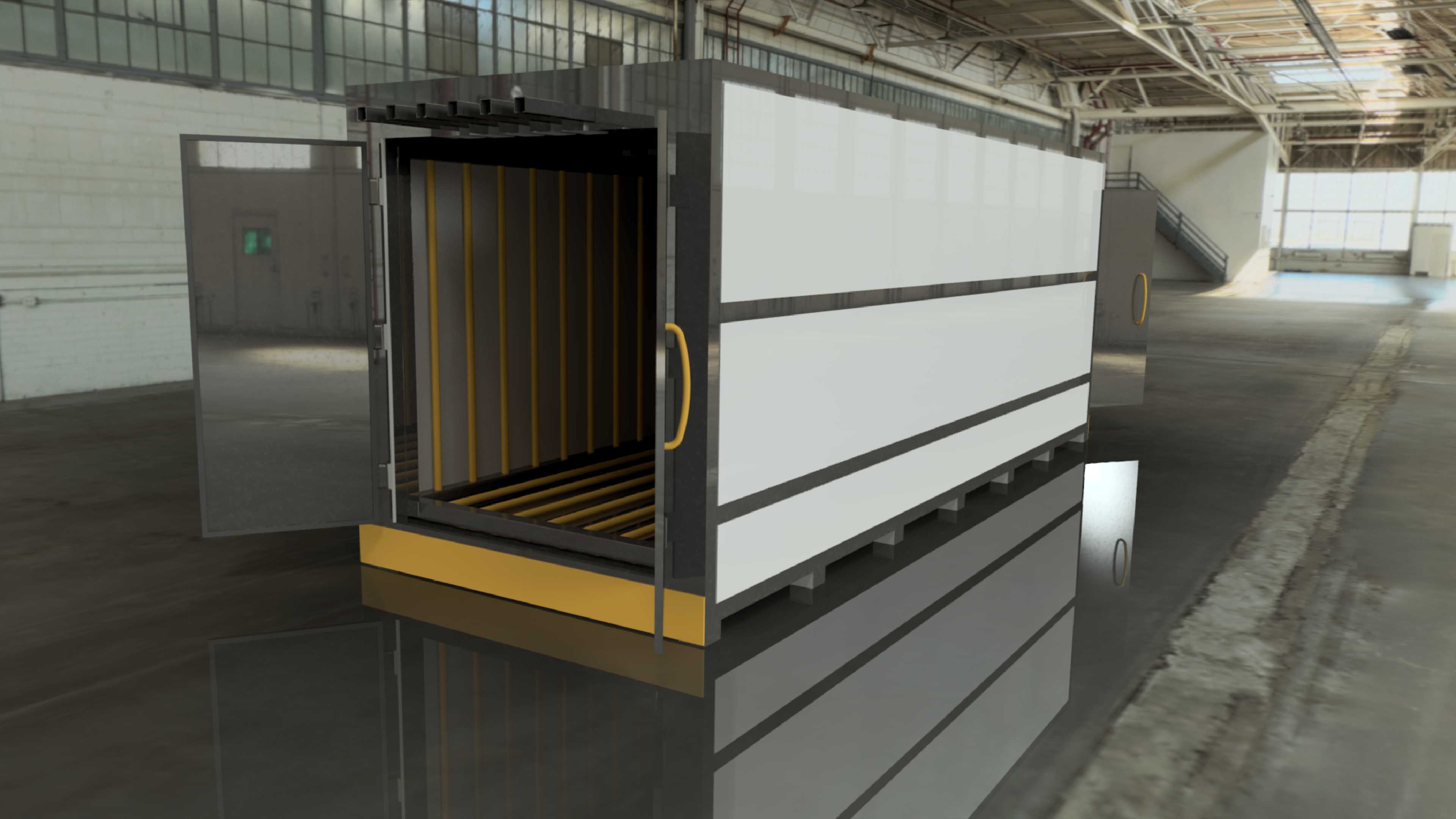

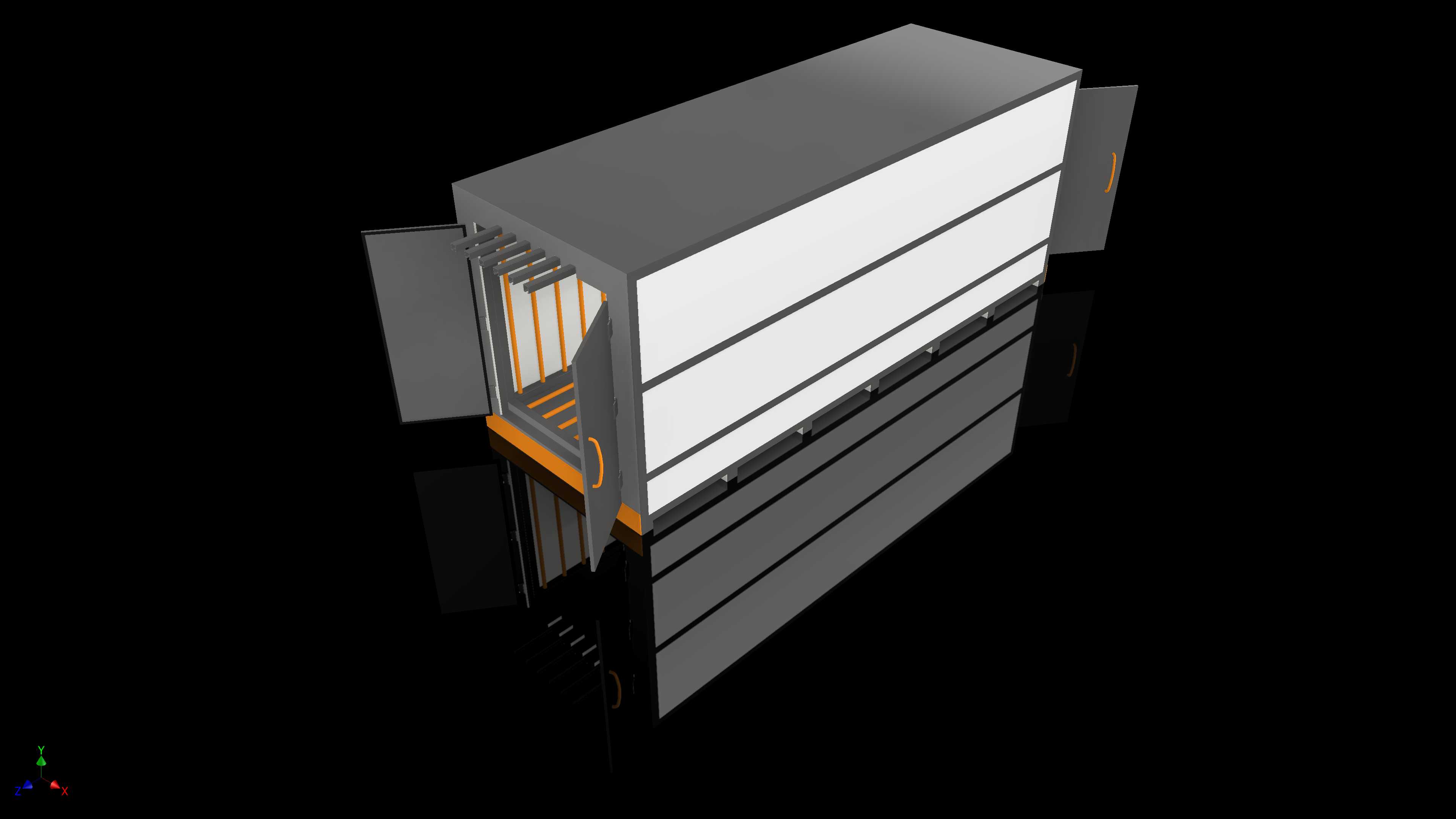

该设备主要面向长尺寸工件粉末涂装生产线的前处理工序，适配长度达7000mm的长条类待喷涂工件，解决传统人工清洗效率低、清洁度不均、清洗液飞溅污染车间环境的痛点，是粉末涂装产线实现连续化自动化作业的核心配套单元，广泛应用于五金型材、长条形结构件、工业铝型材、护栏构件等产品的粉末喷涂前处理环节，可完成工件表面浮尘、油污、加工碎屑的自动化清洁，保障后续粉末涂层的附着力与涂装成品外观质量。设备整体采用封闭舱体式结构，舱门设置大尺寸开合结构与密封胶条，作业时舱门闭合形成相对密闭的清洗空间，避免清洗介质外溢，舱门配备长条形操作把手，兼顾手动应急操作的便利性与开合结构的结构强度。舱体内部设置多组平行排布的喷洗管路，沿工件长度方向均匀布置，可实现对工件全表面的无死角覆盖清洗，管路支架采用模块化安装设计，可根据待清洗工件的截面尺寸调整喷洗角度与喷射距离，适配不同规格长工件的清洗需求。设备底部设置积液收集结构，可对清洗后的废液进行统一导流收集，便于后续接入厂区废液处理系统，避免废液渗漏污染车间地面。设计过程中优先考虑产线对接的适配性，整体安装边界充分匹配常规7米级粉末涂装线的工位间距，舱体底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，保障舱门开合顺畅与内部喷洗机构的对位精度。舱体外部采用不锈钢板材折弯焊接成型，具备优异的耐水耐锈蚀性能，可长期在潮湿带腐蚀介质的作业环境下稳定运行，设备侧面预留管路与电气接口，可直接对接厂区供水系统、压缩空气系统与产线电控系统，无需额外进行复杂的管线改造即可快速接入现有涂装生产线。内部喷洗机构采用快拆式喷嘴设计，日常维护时可快速拆卸更换堵塞或磨损的喷嘴，降低设备运维的时间成本，舱体内部设置工件导向支撑结构，可与产线的输送辊道精准对接，待清洗工件随输送线自动进入清洗舱后，可触发位置传感器自动启动清洗程序，完成清洗后自动输送至下一涂装工位，全程无需人工干预，可大幅提升长工件粉末涂装产线的整体作业效率，减少人工操作带来的清洁质量波动，同时封闭作业结构可有效改善车间作业环境，降低清洗作业对周边工位的影响。
