自动循环作业粉末涂层处理舱体结构

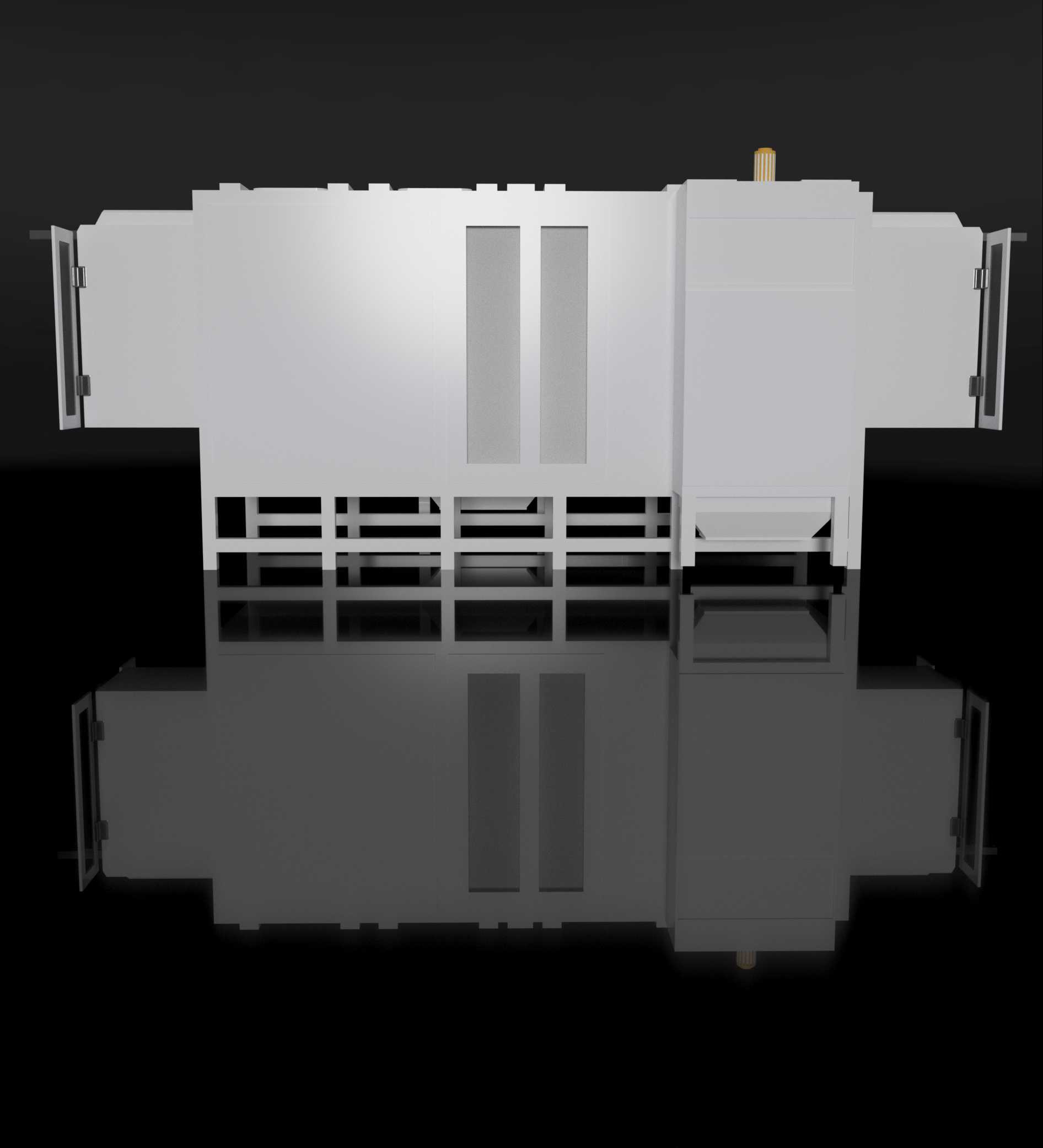

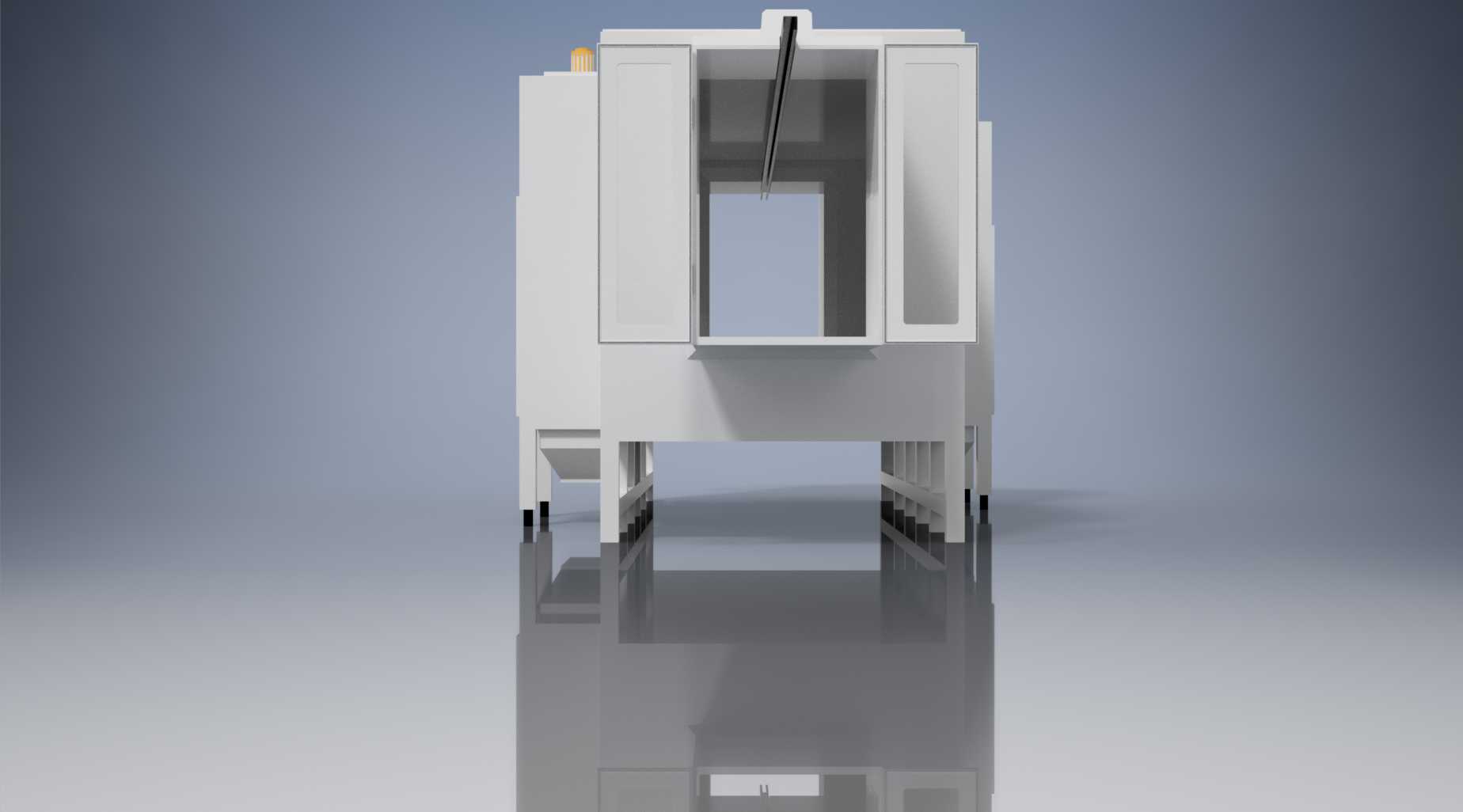

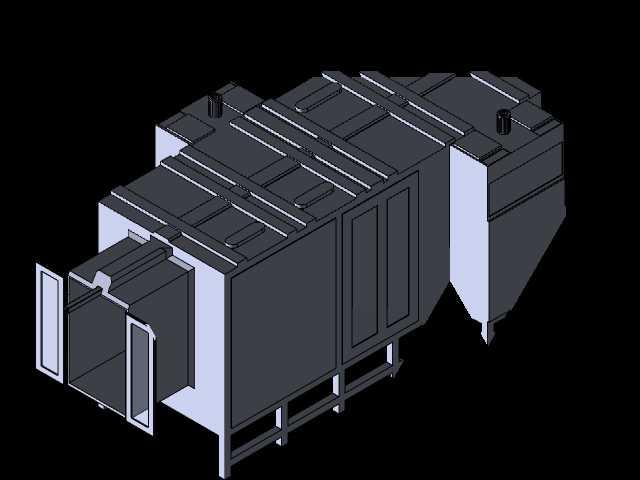

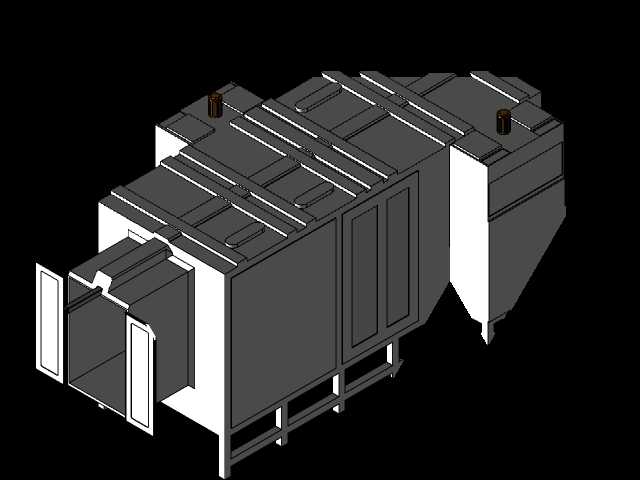

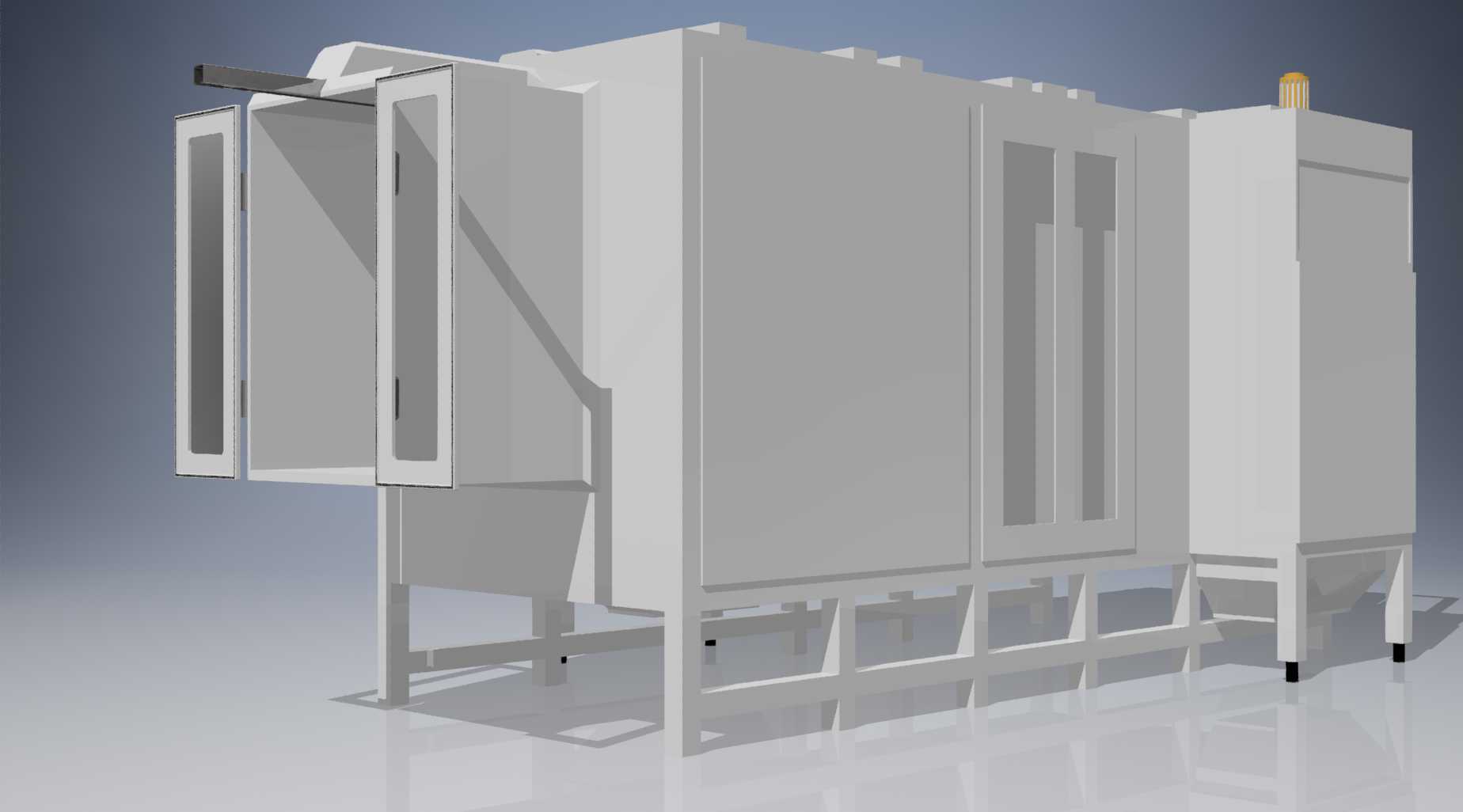

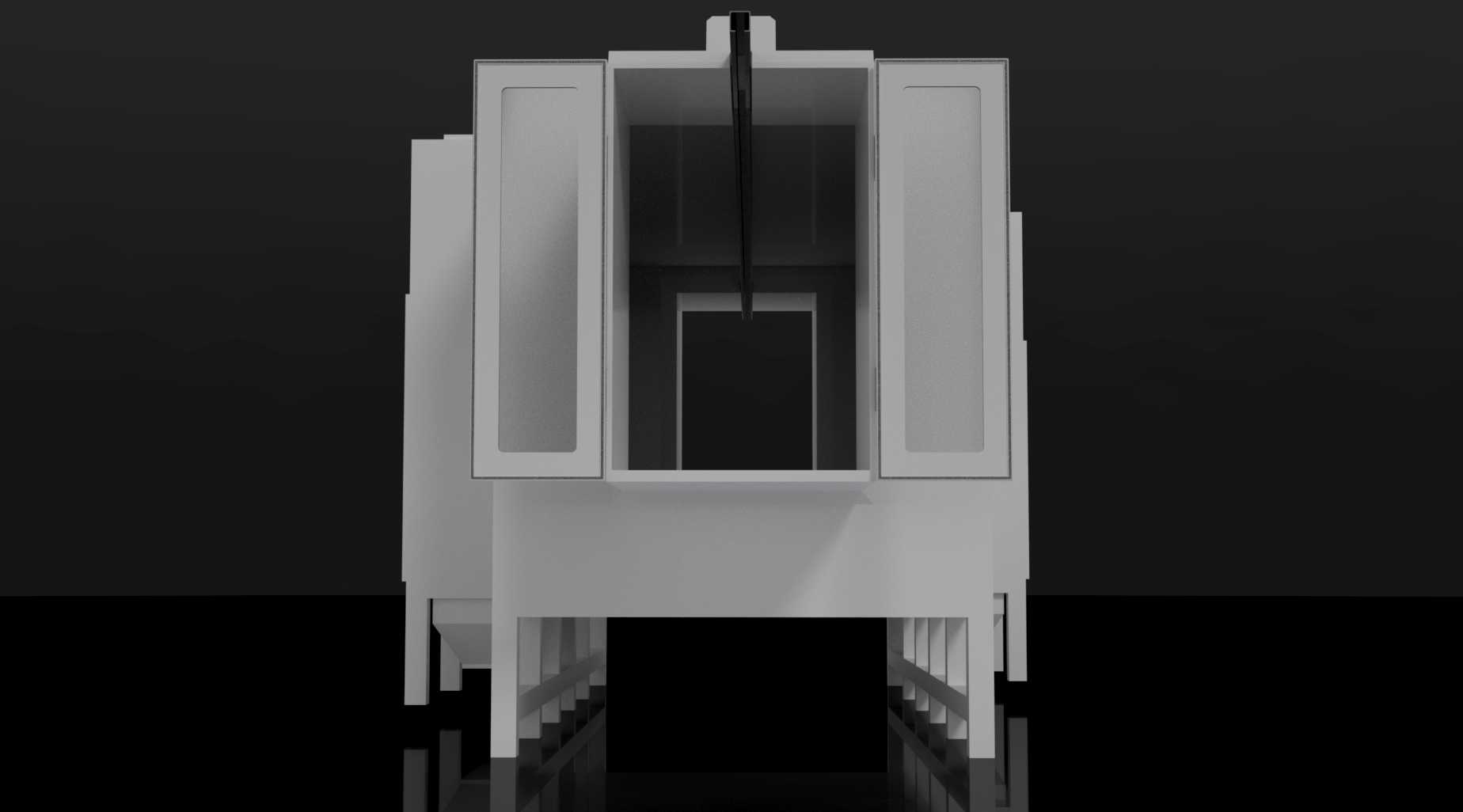

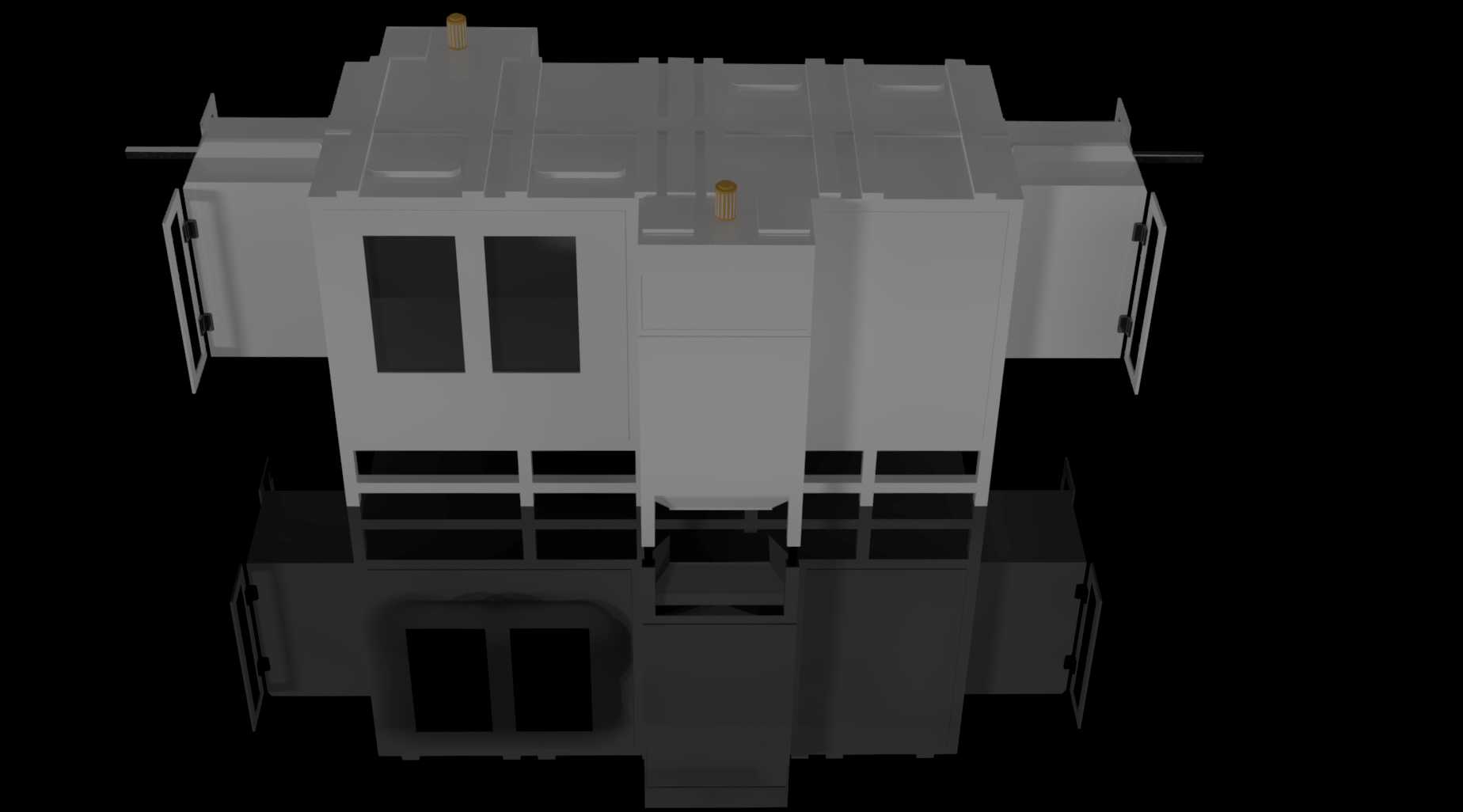

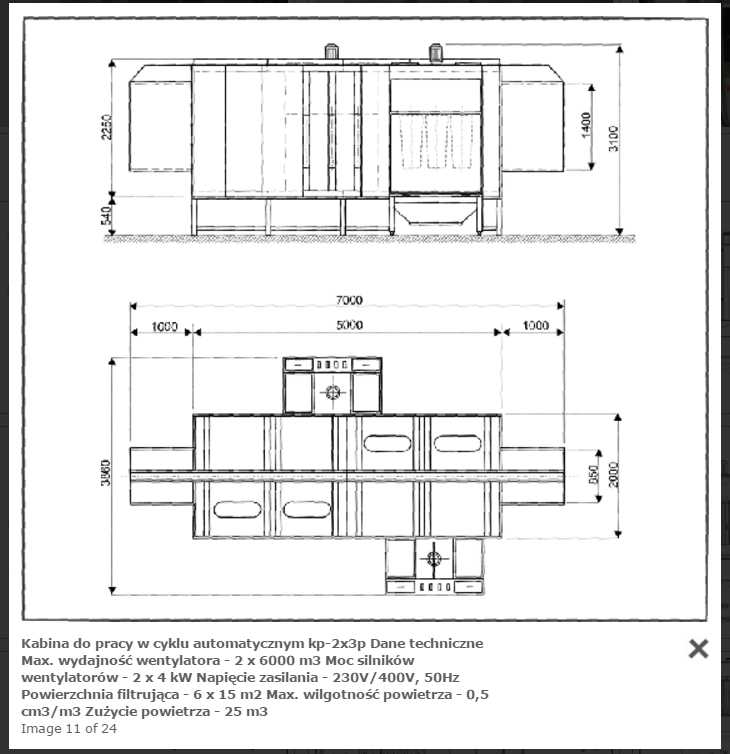

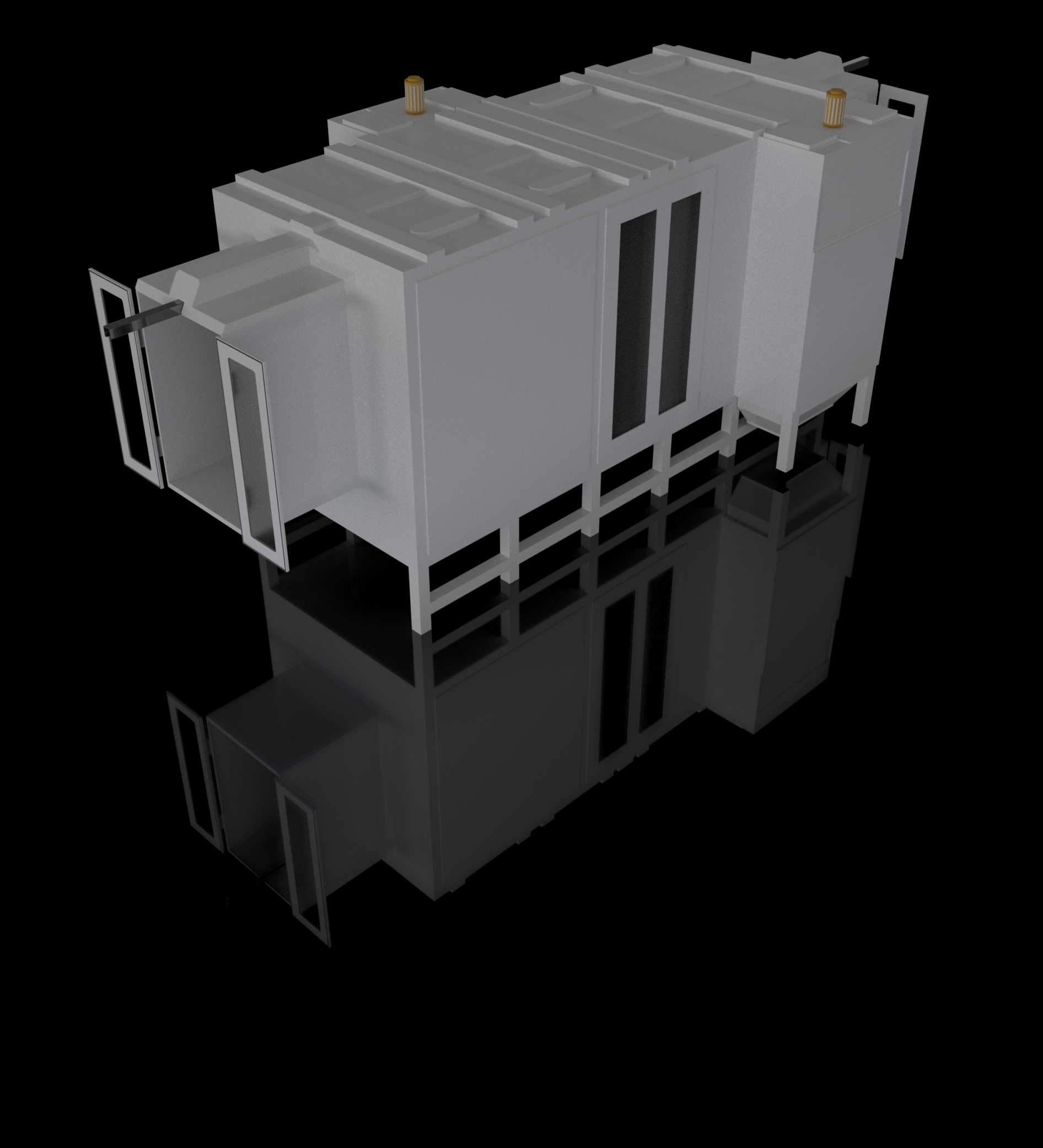

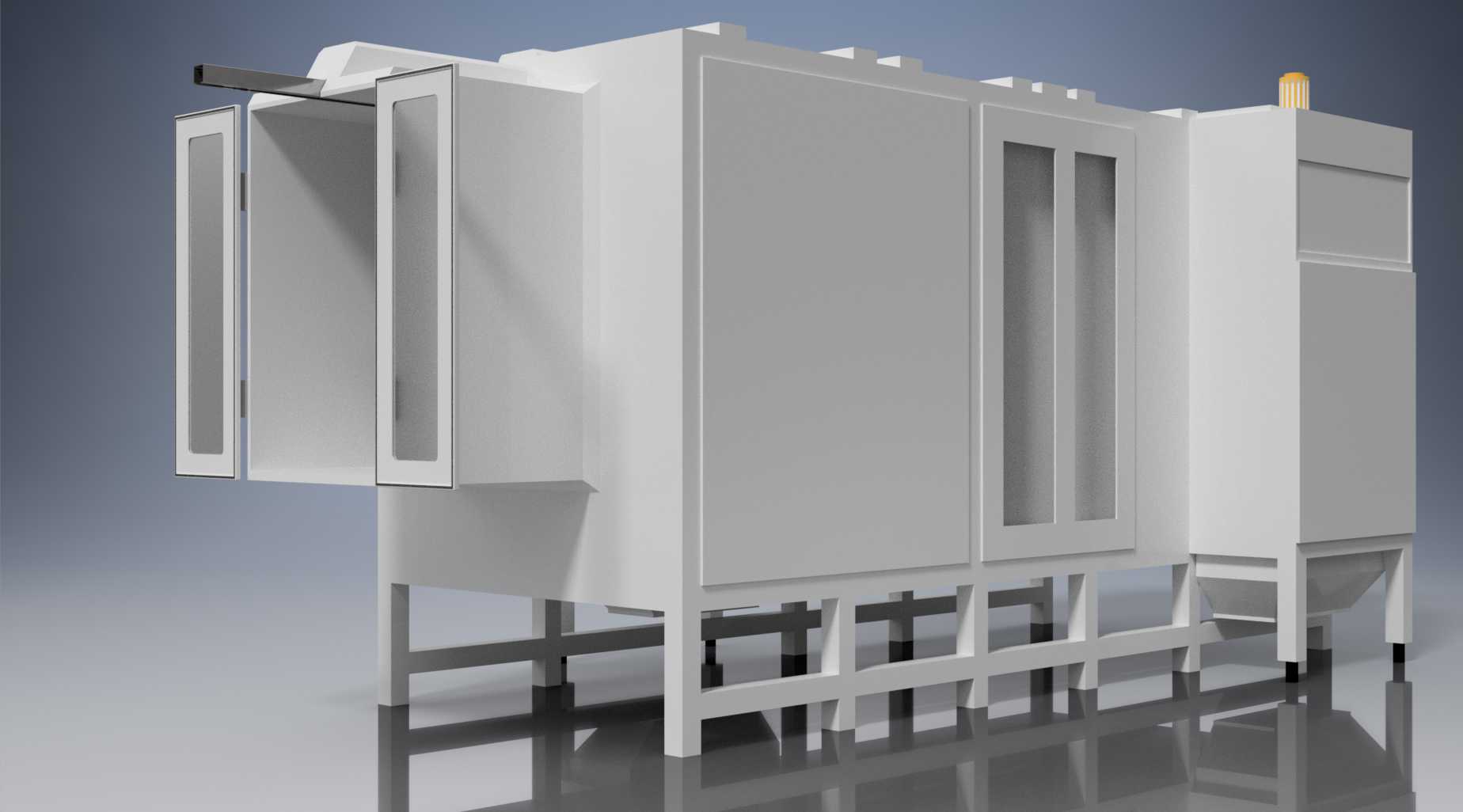

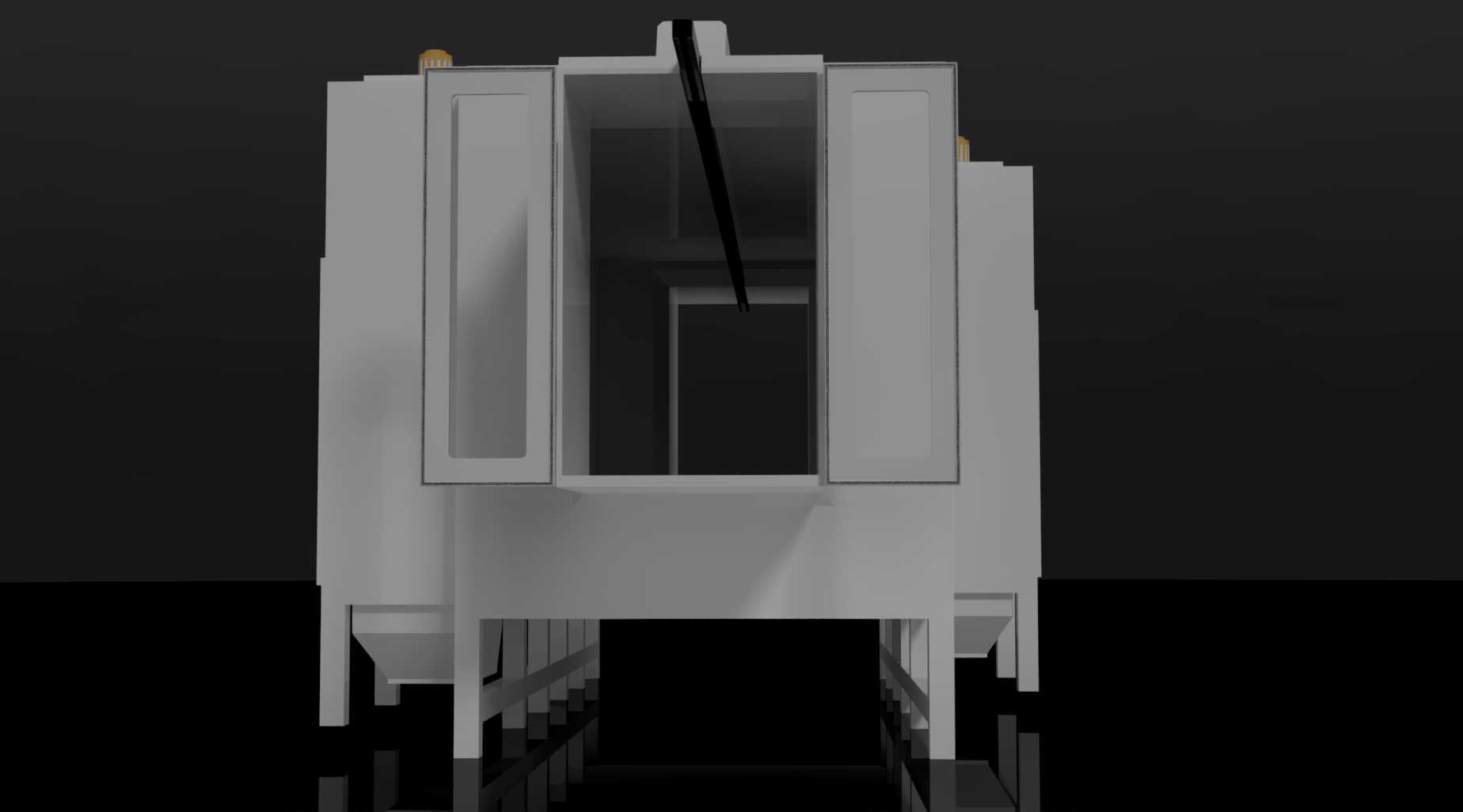

这款粉末涂层作业舱主要面向五金零部件、小型工业构件的表面粉末喷涂处理场景，常见于五金加工、汽配零件、家电配件生产的表面处理工段，用来替代开放式喷涂作业，解决传统粉末喷涂过程中粉末弥散、原料浪费、作业环境粉尘超标的痛点，适配连续化批量生产的自动循环喷涂产线布局。设备整体采用立式封闭舱体结构，主体框架采用方通焊接成型，外覆冷轧钢板做密封围挡，正面设置对开式检修操作门，门体预留透明观察视窗，方便作业人员实时观察舱内喷涂状态，同时避免粉末外溢。舱体内部预留了自动喷枪往复机构的安装空间，顶部设计有悬挂输送链的通行开口，可对接工厂现有悬挂式工件输送线，实现工件自动进入舱内、完成喷涂后自动转出的循环作业流程，无需人工反复转运工件。舱体下部设计为锥斗式集粉结构，锥斗角度按照粉末自然安息角设计，可让未附着在工件表面的粉末自然滑落至底部回收区域，搭配舱体顶部的抽风过滤组件，在舱内形成稳定的下行气流，既可以将过喷粉末引导至回收区域，也能避免粉末从舱体开口处向外逸散，同时过滤后的洁净空气可直接排出车间，无需额外外接复杂的排风管路。设计过程中重点考量了设备的安装适配性，整体外形采用规整的长方体布局，底部设置可调式支撑脚，可根据车间地面平整度调整舱体水平度，支撑脚高度预留了100mm的调节余量，适配多数车间的地面安装条件；舱体侧面预留了粉末回收装置、电控线路的对接接口，所有接口位置均做密封处理，避免作业过程中出现粉末漏溢的问题。舱体内部的操作空间按照常规中小型工件的喷涂需求规划，内部净宽度可满足长度1.2m以内的工件通过，内部净高度适配悬挂链的常规安装高度，既保证足够的喷枪走位空间，也不会因为舱体过大造成抽风能耗的浪费。舱体的检修门采用密封胶条做全周密封，门体开合采用合页搭配快开锁扣，日常清理舱内积粉、更换喷枪配件时可快速开启，闭合后可保证舱体的密封性，避免抽风过程中出现漏风影响粉末回收效果。设备整体的结构设计兼顾了作业实用性与安装便捷性，既可以单独搭配手动喷枪做小批量工件的粉末喷涂作业，也可以对接自动喷涂往复机、悬挂输送线组成全自动循环喷涂生产线，适配不同规模的表面处理生产需求。
