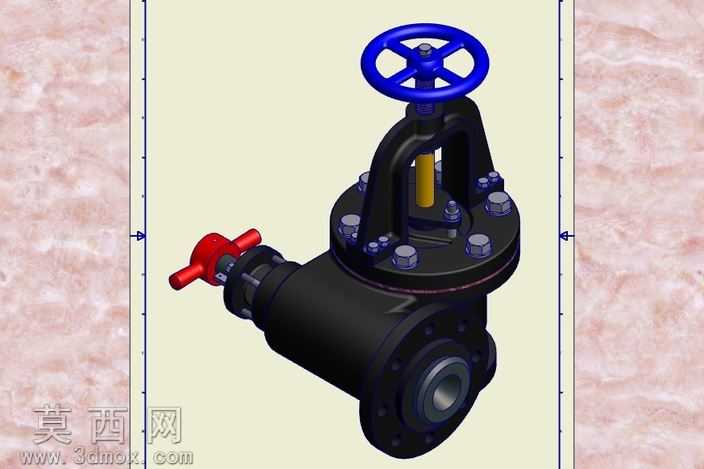

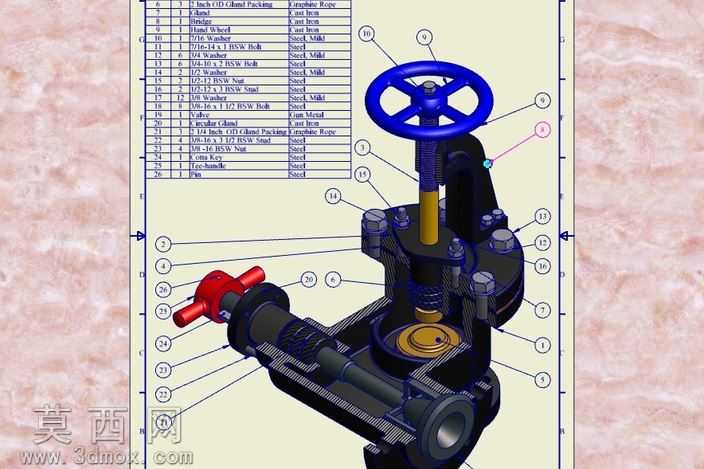

本作品为紧急截止止回阀的三维参数化建模成果,建模阶段严格遵循阀门设计的工程规范,先完成整体装配基准轴与基准面的搭建,确保各部件同轴度、装配公差符合工业管路的连接要求。建模过程中对阀体主腔、侧部控制接口、端部法兰连接结构逐一进行特征构建,阀体流道部分采用平滑过渡的曲面造型,还原真实阀门的介质流通路径,避免流道内出现结构棱角影响介质流动特性。手轮操控部分采用轮辐式结构建模,对轮缘、轮毂、连接辐条做等壁厚处理,阀杆部分构建出梯形传动螺纹结构,还原手动操控时的螺纹传动行程,同时对阀杆与阀体填料函的配合间隙做合理预留,匹配实际阀门的密封装配要求。侧部的紧急操控接口做了外接手柄的适配结构,接口内部构建出与主阀瓣联动的触发传动件,可实现紧急工况下的快速截止动作。阀瓣组件采用带密封面的盘式结构建模,密封面处做了堆焊层的材质区分,还原止回工况下阀瓣自动复位密封、手动操控下强制截止的双重功能结构。模型对所有紧固件,包括阀盖连接螺栓、填料压盖螺栓、侧盖固定螺栓都做了标准化建模,螺栓头、螺纹段的尺寸符合对应紧固件的国标参数,各部件的装配约束完全还原实际阀门的装配逻辑,可实现虚拟环境下的阀杆升降、阀瓣启闭动作模拟。材质渲染阶段,阀体部分采用铸钢哑光金属材质,手轮采用蓝色工程塑料材质,阀杆、紧固件采用光亮不锈钢材质,密封件采用黑色橡胶材质,不同部件的材质区分清晰,可直观呈现阀门各部分的材质选用逻辑。爆炸视图与零件序号标注完整对应BOM清单,可清晰展示每个零件的装配位置与连接关系,为阀门的结构认知、生产加工参考、装配工艺梳理提供直观的三维可视化支撑,模型结构完整无缺失特征,各运动部件无干涉,符合工程级三维模型的精度要求。
