Dungs-fsr507型气体压力调节器三维设计

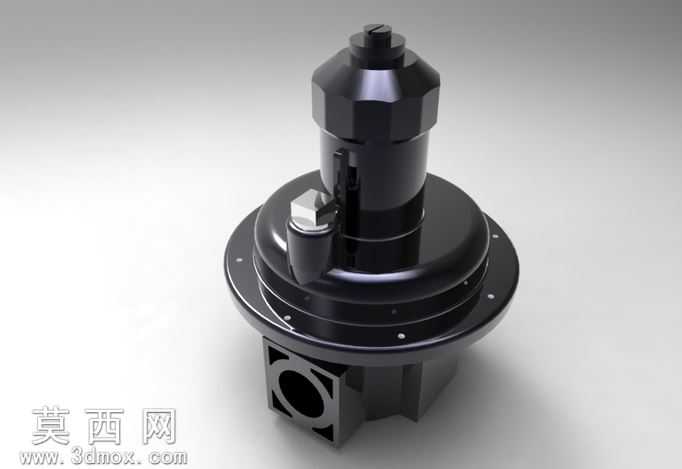

本作品为Dungs-fsr507型号气体压力调节器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件的特征化构建，严格遵循实物测绘的尺寸比例，对调节器的各功能模块进行独立建模后完成总装配合。首先针对底部的进气接口结构，精准还原方形基座的安装定位孔、圆形气流通道的倒角与密封槽结构，保证接口尺寸符合通用管路安装标准；中部的膜片调压腔体部分，采用旋转凸台与薄壁拉伸特征构建腔体外壳，还原法兰盘的圆周安装孔位与密封面的平面度要求，对膜片的柔性结构采用曲面建模模拟其受压形变的安装状态，同时还原调压弹簧的螺旋扫描特征、弹簧座的定位卡槽结构；顶部的调压旋钮与锁紧结构部分，构建了带防滑纹理的调节端盖、锁紧螺钉的细节特征，还原侧置的压力反馈接口的管路连接结构。材质与渲染阶段，针对金属部件分别赋予不同的材质属性：基座与腔体外壳采用铸钢材质，调整金属粗糙度参数模拟铸件表面的细微磨砂质感，顶部调节部件与接口采用抛光不锈钢材质，设置合适的反射率与高光参数表现金属机加工后的光亮质感，密封件部分赋予丁腈橡胶材质，调整漫反射与凹凸参数模拟橡胶的哑光弹性质感。渲染阶段采用工作室三点布光方案，主光源从侧上方打光突出调节器的整体轮廓与金属反光，辅光源补光消除暗部死黑，添加地面接触阴影增强模型的真实感，背景采用浅灰色渐变突出产品主体。结构设计上还原了气体压力调节器的核心功能逻辑：进气端通入高压气体后，膜片感应出口端压力变化，通过弹簧力与气体压力的平衡带动阀芯移动，自动调节阀门开度实现出口压力的稳定输出，建模过程中对各运动部件预留了合理的配合间隙，可通过软件运动仿真模拟调压过程的部件动作，验证结构运动无干涉。整体建模过程严格遵循机械设计的公差配合要求，各零件的装配关系完全符合实物的装配逻辑，既还原了产品的外观细节，也完整复现了内部的功能结构，可用于产品结构展示、安装指导演示、调压原理教学等场景。
