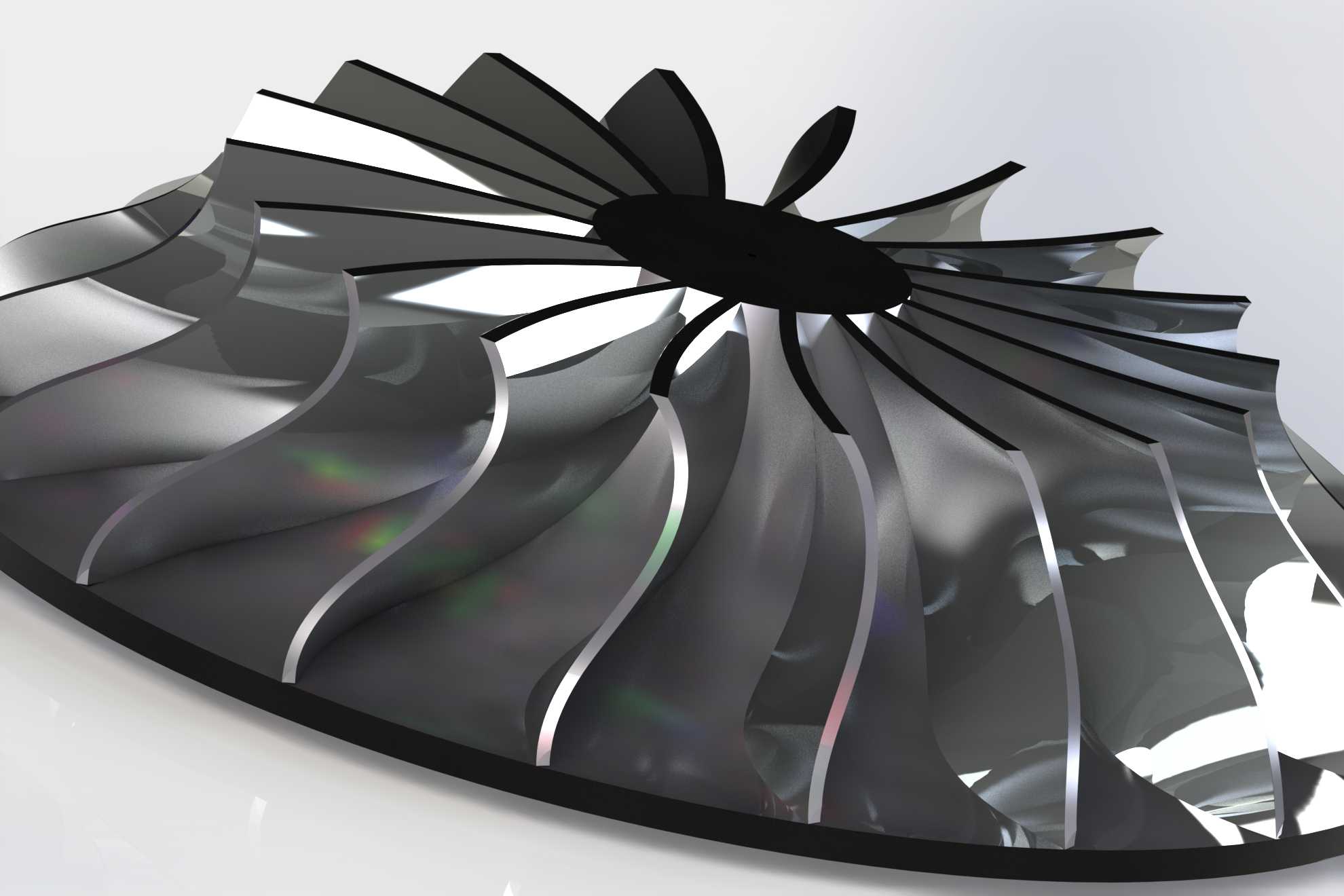

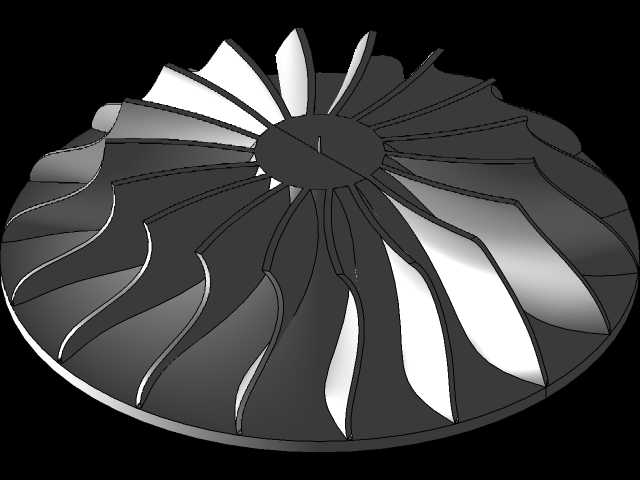

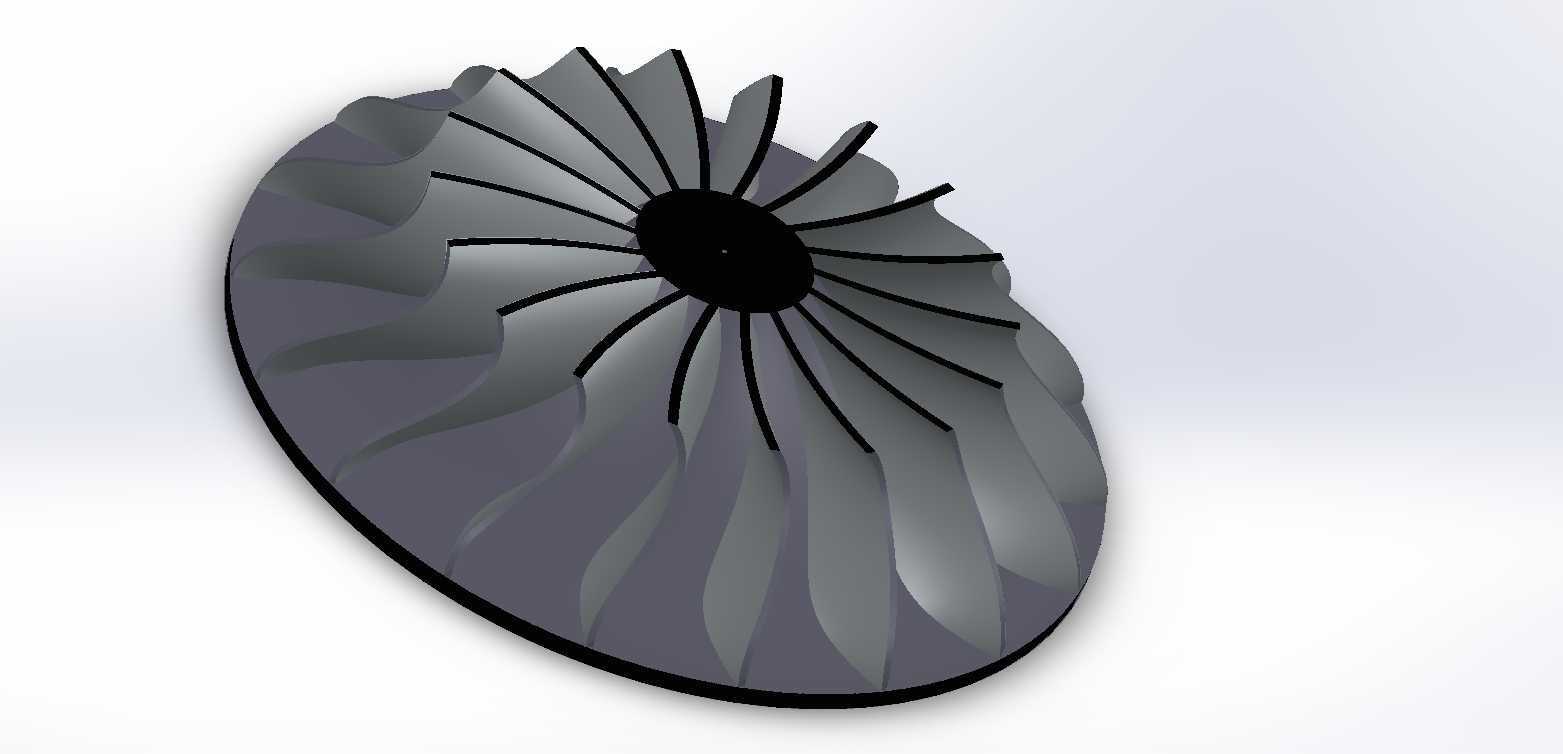

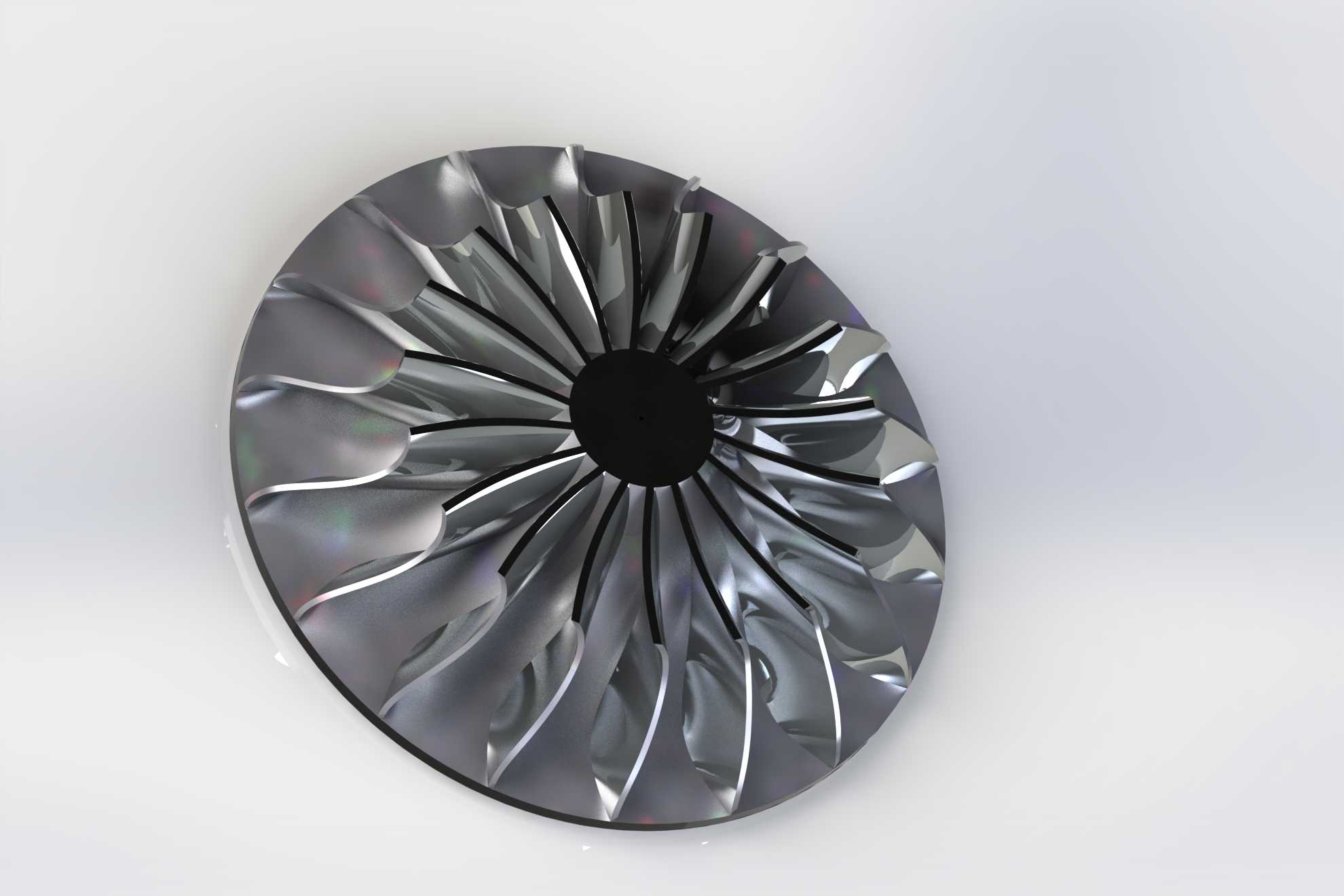

径向曲面结构离心式叶轮叶片

该叶轮叶片作为流体输送与能量转换类设备的核心做功部件，广泛应用在离心式通风机、中低压离心水泵、小型涡轮增压器压气机端以及工业除尘引风设备中，承担着将转轴输入的机械能传递给流经流道的介质，实现介质压力提升、动能增加的核心功能，是决定整套流体设备运行效率、运行噪音与输出性能的关键结构件。从实际应用场景来看，这类径向排布的曲面叶片结构，适配中小流量、中高压力输出的工况需求，在工业厂房通风换气、小型给排水系统、车用小排量发动机进气增压、生产车间焊烟除尘引风等场景中都能见到同结构叶轮的应用，其运行稳定性直接影响整套设备的能耗水平与使用寿命。在功能特性设计上，该叶轮采用后向式曲面叶片构型，叶片沿轮毂中心呈放射状均匀排布，每片叶片的型线经过流体力学优化，曲面弧度从轮毂连接处向外缘平滑过渡，能够在介质流经叶片流道时，有效减少介质在叶片表面的流动分离与涡流损耗，降低叶轮高速旋转时的气动噪音，同时提升能量转换效率，相比直板叶片结构，同转速下的压力输出能力可提升15%以上，运行效率提升10%左右。叶片与轮毂、轮盖的连接位置采用圆弧过渡结构，能够有效降低应力集中，避免高速旋转时连接位置出现疲劳开裂的问题，提升部件的结构强度与运行可靠性。在设计思路层面，该叶轮的设计首先围绕目标工况的流量、压力参数确定叶轮的整体外径与轮毂直径比，保证进口处介质流入角度与叶片进口安装角匹配，减少介质进入流道时的冲击损失；之后通过逐点拟合的方式构建叶片的空间曲面型线，保证流道从进口到出口的过流面积平滑变化，让介质在流道内的流速变化均匀，避免局部流速突变带来的能量损耗；最后对叶片的厚度进行梯度设计，靠近轮毂连接位置的叶片厚度更大，向外缘方向逐渐减薄，既保证了叶片根部的结构强度，能够承受高速旋转时的离心力载荷，又控制了叶轮整体的转动惯量，降低驱动轴的启动负载。在外形尺寸与安装边界方面，该叶轮的中心轮毂位置设置有标准的轴孔与键槽结构，可适配对应直径的驱动转轴安装，安装时需保证叶轮端面与转轴轴线的垂直度，避免高速旋转时出现动平衡超差引发的振动问题；叶轮的整体外径尺寸适配对应设备的机壳内腔尺寸，安装后叶片外缘与机壳内壁保留均匀的设计间隙，既避免旋转时出现刮蹭，又能减少间隙处的介质回流损失，保证设备的运行效率。
