矮款便携卧式丙烷储气钢瓶结构设计

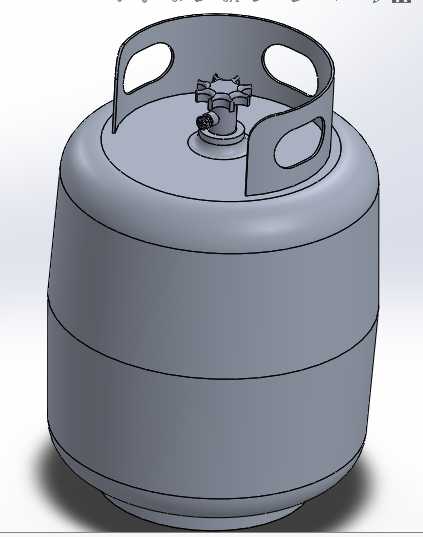

这款矮款卧式丙烷储气钢瓶，主要面向户外露营炊事、小型移动式燃气加热设备、临时户外作业供热、家用便携燃气器具配套等场景使用，区别于常规立式高身丙烷钢瓶，矮胖卧式的结构设计大幅降低了设备整体重心，在不平整的户外场地、移动运载过程中具备更优异的防倾倒稳定性，能够适配车载后备箱、露营装备收纳箱等低矮储物空间的摆放需求，减少空间占用。在实际使用场景中，该钢瓶可稳定存储液化丙烷，为便携燃气炉、小型喷火枪、户外取暖器、移动式燃气烧烤架等设备提供稳定的燃气供给，顶部的手轮式截止阀可精准控制燃气输出通断与流量大小，阀座周边的一体式冲压护圈采用双镂空提手结构，既可以在搬运过程中为用户提供舒适的握持点位，方便单人提携转运，又能在钢瓶发生磕碰、跌落时为顶部阀门结构提供刚性防护，避免阀件受外力撞击发生变形、泄漏等安全隐患。设计过程中，罐体主体采用上下两段式旋压封头对接焊接的成型工艺，筒身中段设置一圈环形加强筋结构，在不额外增加罐体壁厚的前提下提升整体结构刚性，让罐体能够稳定承受丙烷液化后的内部存储压力，同时底部的收边结构形成平稳的支撑环面，无需额外加装底座即可在平整地面稳定放置，减少额外零部件的装配成本。外形设计上，整体采用圆润无锐角的曲面过渡，避免尖锐边角在搬运过程中划伤用户、剐蹭周边装备，护圈的镂空开孔尺寸经过人机工程校核，成年人佩戴普通劳保手套也可顺利穿入握持，提携时受力均匀不会产生勒手感；安装边界方面，顶部阀门采用通用标准接口尺寸，可直接适配市面主流的丙烷燃气减压阀、连接软管，无需额外定制转接头件，罐体最大外径与整体高度的比例经过优化，既保证了额定的储气容量，又能适配多数便携燃气设备的配套固定支架尺寸，放置在设备配套仓内时不会出现卡滞、晃动问题，同时整体结构的圆角设计也能减少收纳时对其他装备的刮蹭损伤，兼顾使用安全性与场景适配性。
