工业用板翅式换热散热结构设计

这款板式散热结构主要面向工业流体换热、动力系统温控、工业设备散热场景设计，可广泛应用在液压系统油温冷却、工业循环水散热、小型工艺介质温度调控、暖通系统末端换热等场景，承担冷热介质间的热量传递功能，将高温介质携带的多余热量通过翅片结构扩散到流通空气中，或是将热量传递给另一侧的冷却介质，保障配套设备始终处于合理的工作温度区间，避免因温度过高引发的设备性能衰减、密封件老化、润滑失效等问题。

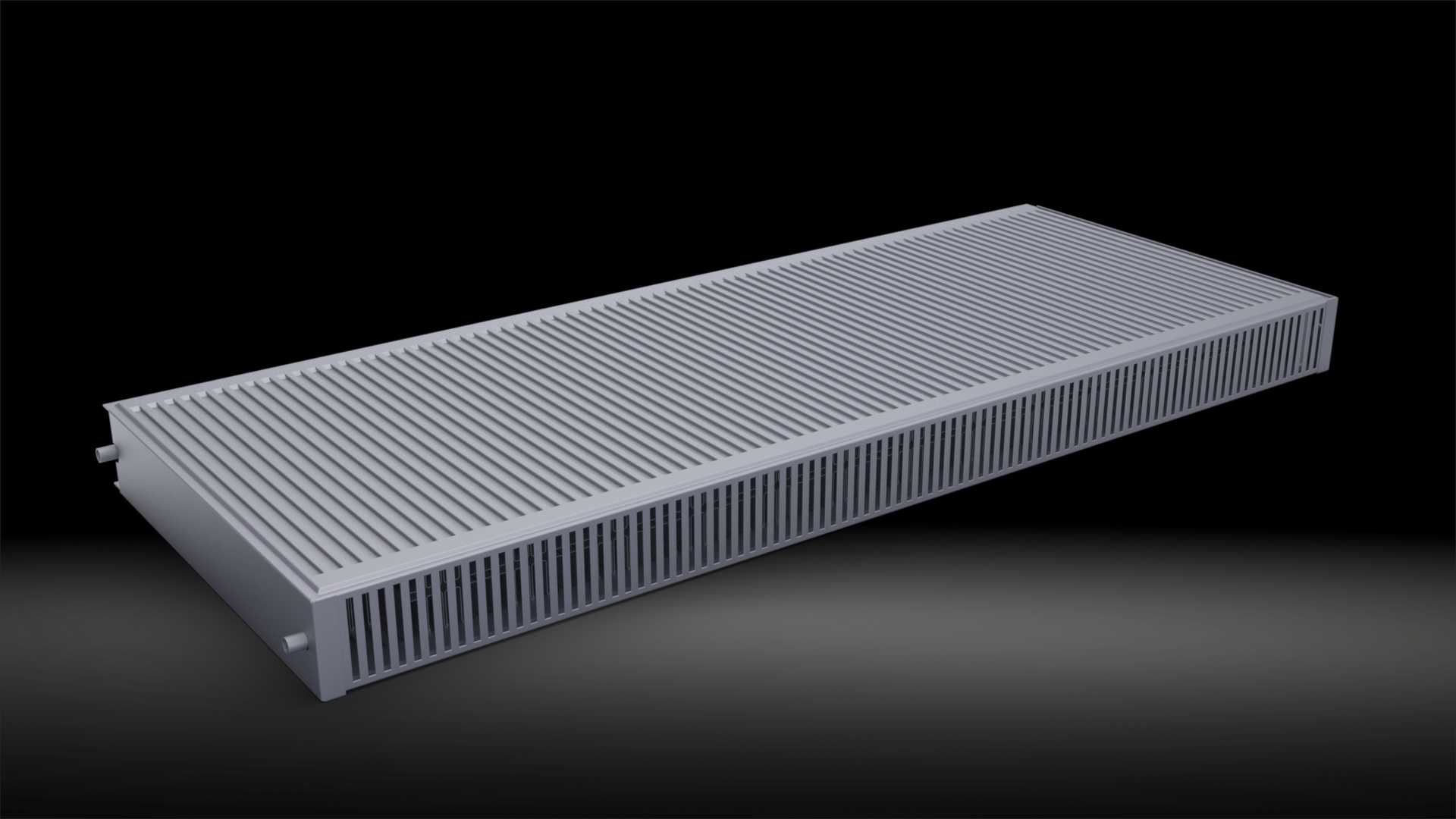

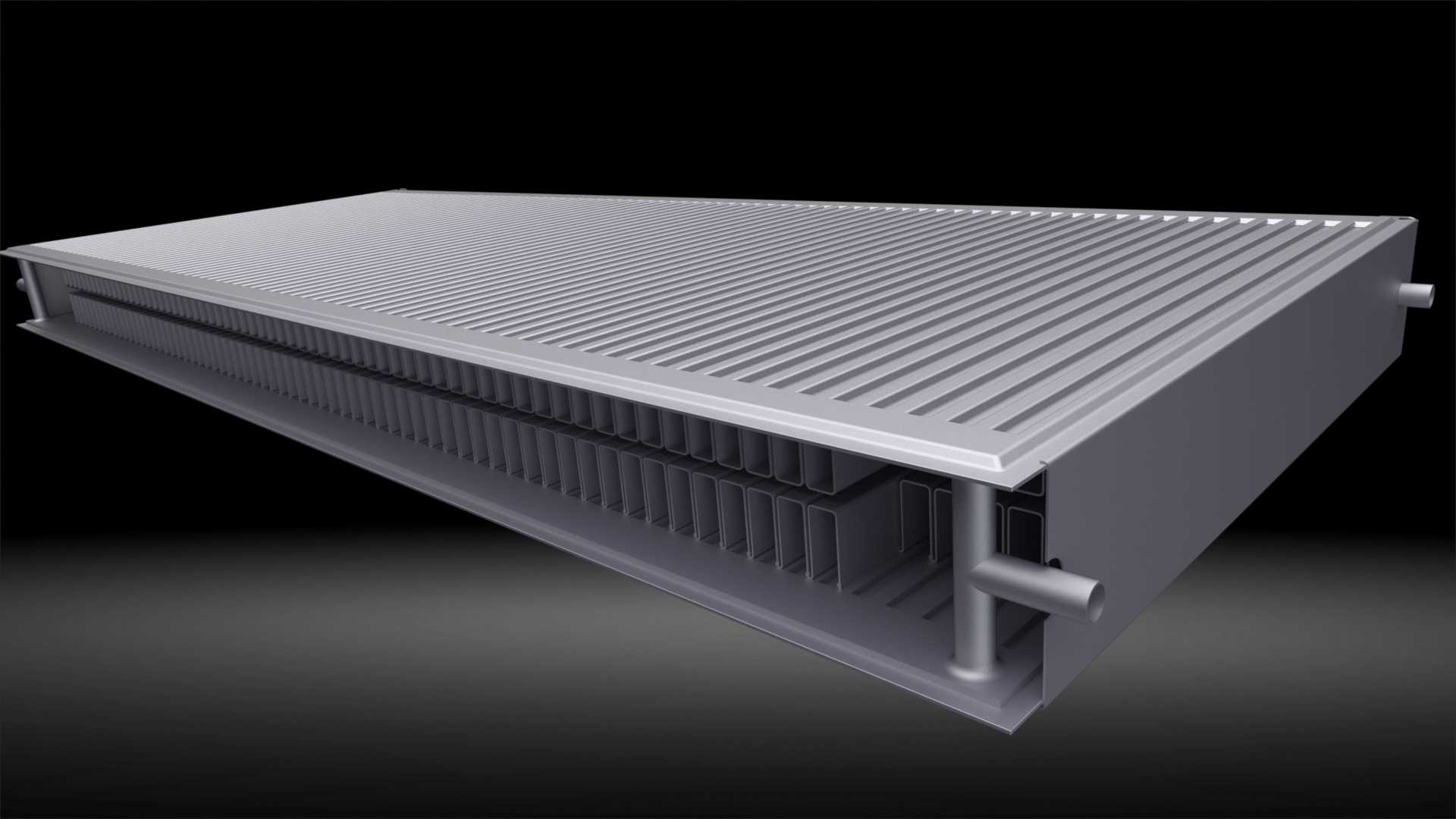

从功能特性来看，该结构采用板翅式复合换热设计，主体为封闭的介质流道腔体，外部排布密集的平行平直翅片，内部设置分层导流结构，介质进入腔体后会沿内部流道均匀分散，充分与腔体壁面接触完成热量交换，外部翅片大幅拓展了与空气的接触面积，在强制风冷或是自然对流场景下都能获得不错的换热效率。侧边设置的两个管接头用于对接外部管路，作为介质的进出接口，接头采用标准外圆结构，可适配常见的卡套、焊接或是软管连接方式，降低现场安装的适配难度。

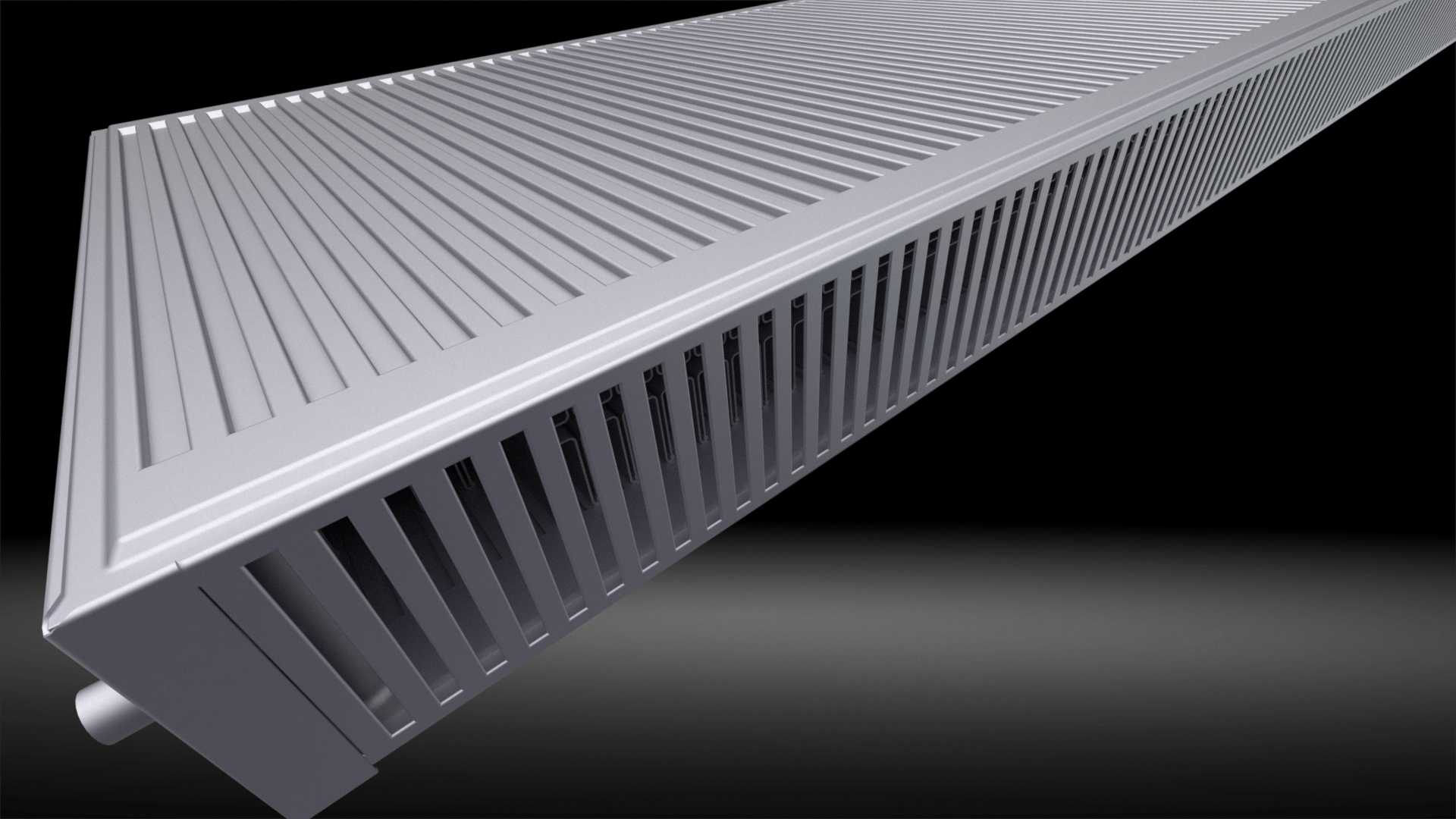

在设计思路上，这款结构优先平衡了换热效率、结构强度与流阻特性，外部翅片采用等间距平行排布，既保证了足够的散热面积，也让空气流通时的阻力处于较低水平，不会给配套的风冷系统造成过大的风压负担；内部流道采用等截面设计，介质在流道内流速均匀，不会出现局部滞流引发的换热死角，同时腔体整体采用折弯焊接的密封结构，在保证承压能力的同时减少了多余的结构重量，整体外形为规整的长方体结构，没有突出的异形结构，方便在设备内部的有限空间内布置安装。

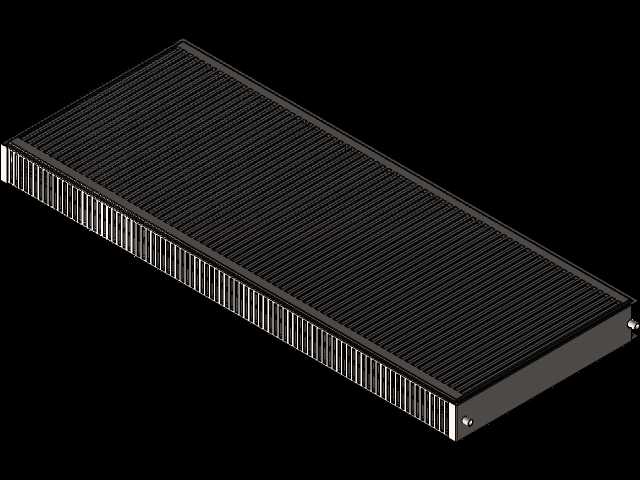

从安装边界来看，该散热结构整体为扁平长方体构型，长宽尺寸适配常见的设备安装舱位，厚度方向占用空间较小，可贴靠设备舱壁或是支架平面安装，侧边的管接头伸出长度较短，安装时不需要预留过多的管路操作空间，底部与侧边预留的安装位可通过螺栓直接固定在安装支架上，不需要额外设计复杂的转接结构。结构整体的边角做了钝化处理，避免安装过程中划伤操作人员或是周边管线，翅片与主体腔体的连接采用牢固的结合工艺，长期承受冷热交变温度也不会出现翅片脱落、接触热阻上升的问题，可在常规工业环境下长期稳定工作，满足多数中低压换热场景的使用需求。
