200kW固体燃料工业供热锅炉结构设计

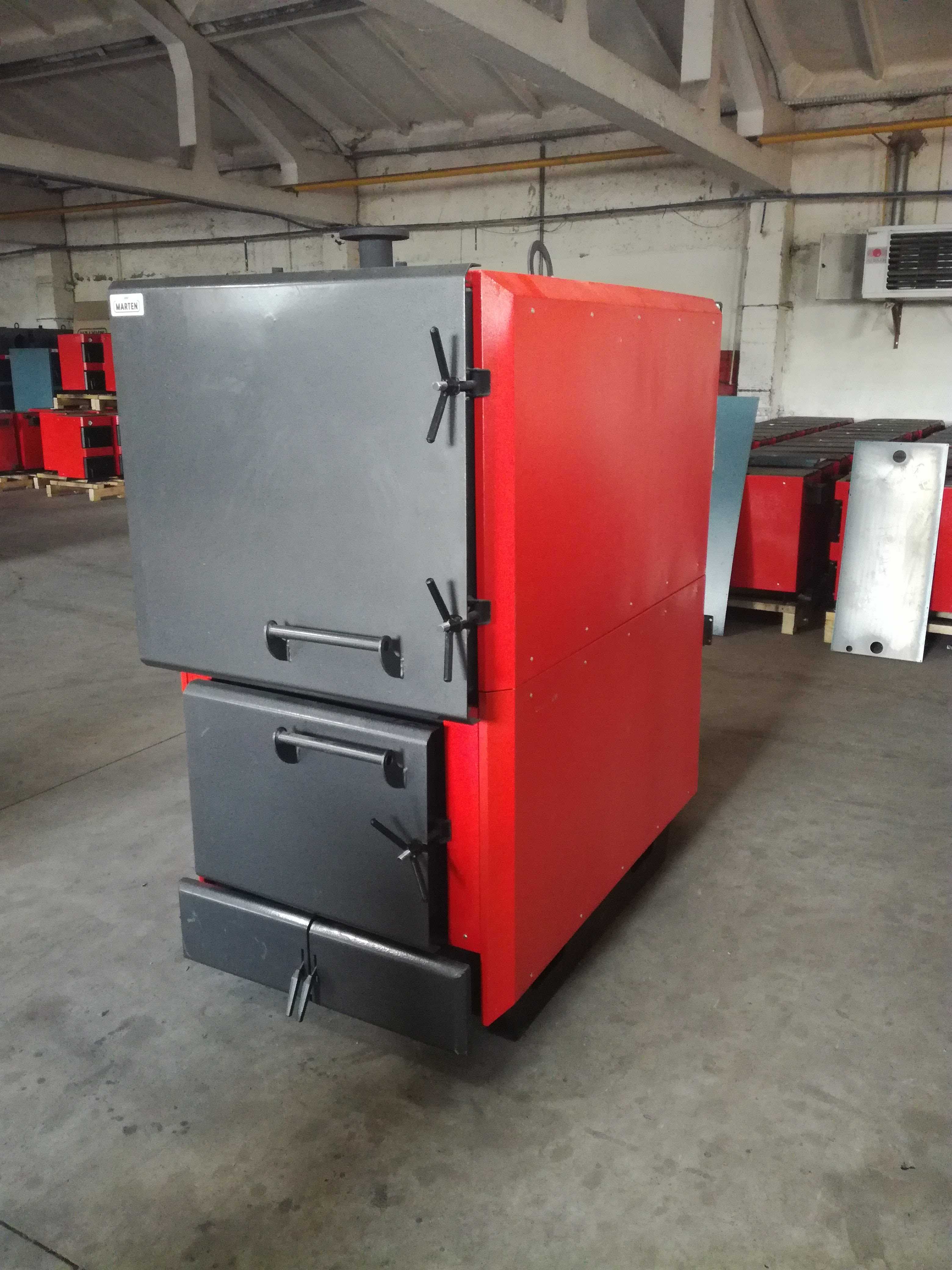

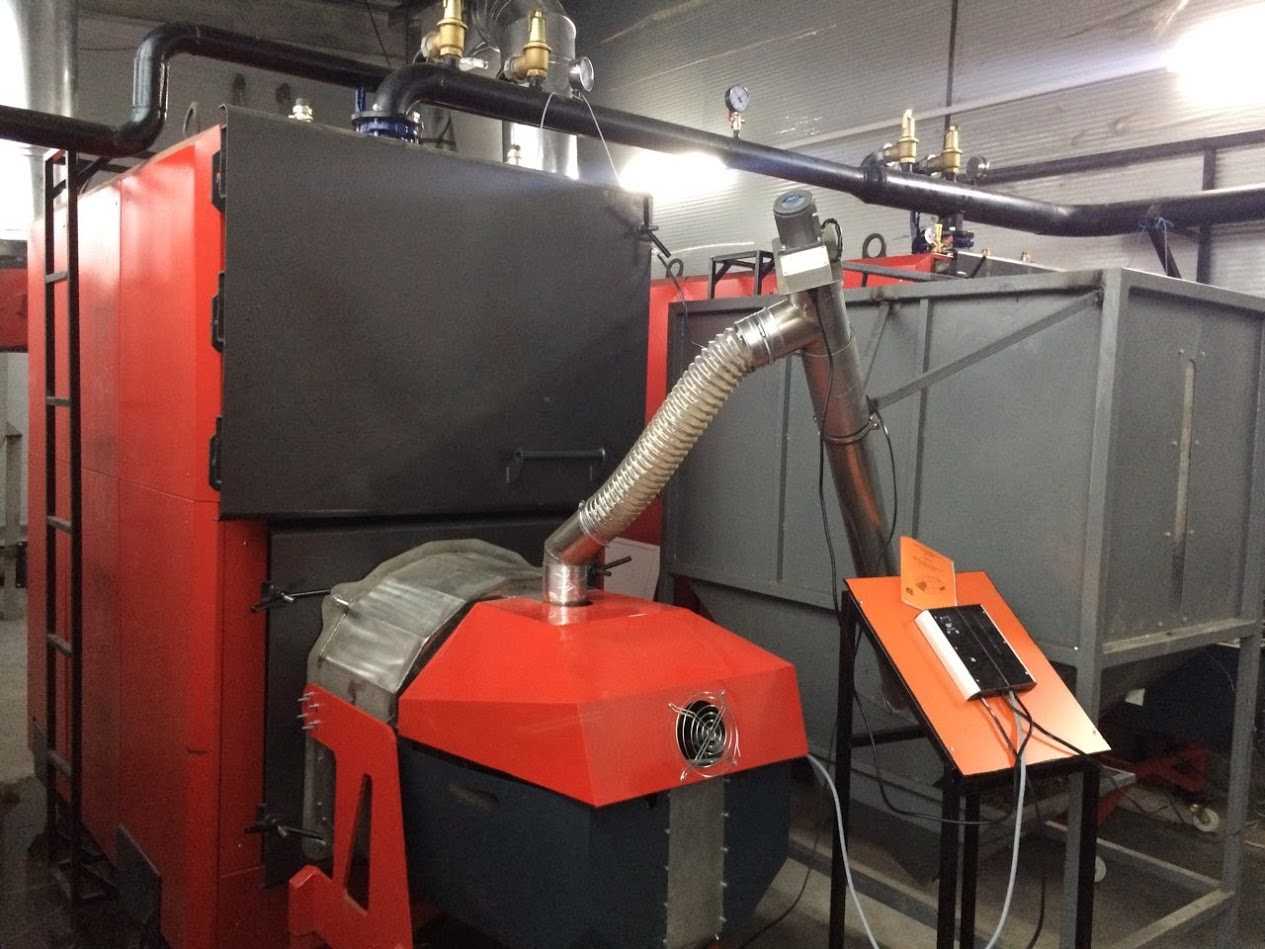

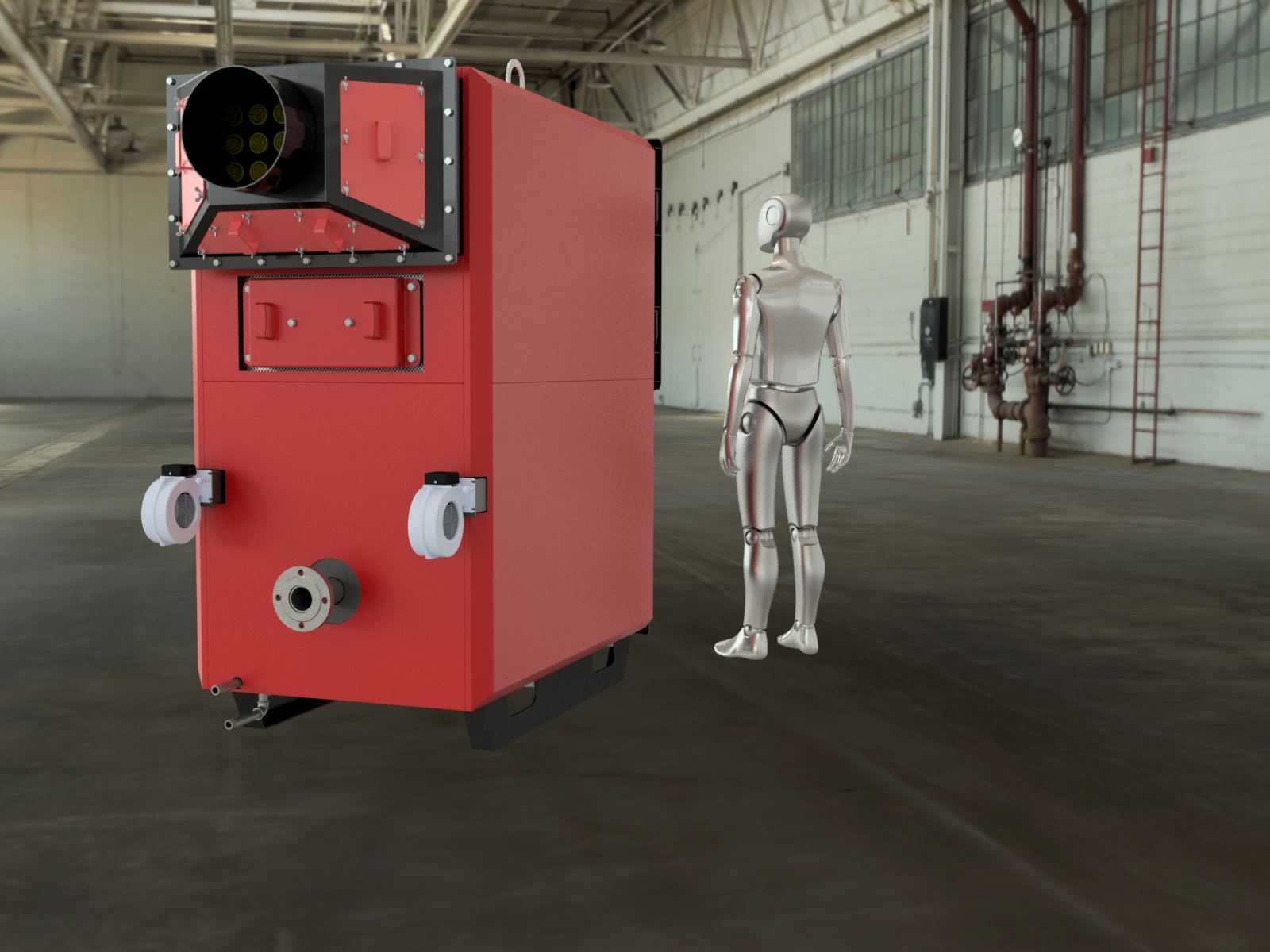

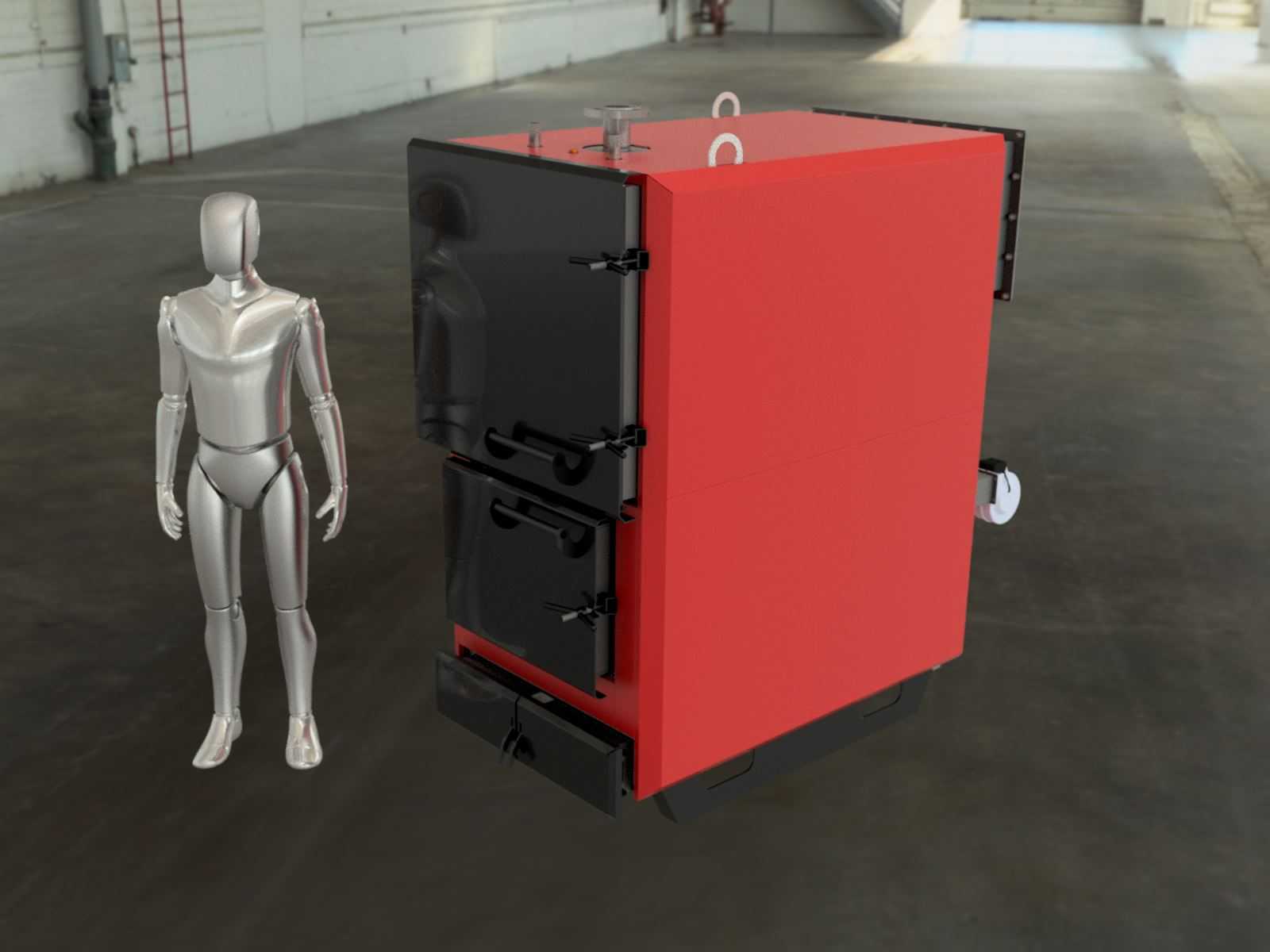

这款200kW固体燃料工业锅炉，主要面向中小型工业生产车间、农产品加工场站、中小型商用集中供热场景设计，可适配木材、成型固体生物质等常规固体燃料，为生产工艺提供稳定热源，也可满足一定区域内的冬季采暖供热需求，相比燃气、电供热设备，在固体燃料易得的区域具备更低的运行成本优势。设备整体采用立式方箱结构布局，主体外壳采用醒目的红色高温喷涂饰面，正面炉门、清灰机构等操作部件采用黑色耐高温材质做分区设计，操作区域标识清晰，日常运维时可快速区分操作点位，避免误触高温表面。设计阶段充分考虑固体燃料的燃烧特性，炉膛内部预留了充足的燃料堆积与燃烧空间，分层设置的炉门可分别满足填料、观火、清灰的不同操作需求，下部集成的灰斗结构可自动收集燃烧产生的灰渣，大幅降低日常清灰的操作频次。侧面预留的管路接口可直接对接供热循环系统，无需额外做复杂的管路改型，顶部设置的吊装吊耳可满足设备进场安装时的吊装转运需求，底部的支撑结构可适配普通硬化地面的安装要求，无需额外做特殊的设备基础。设备整体外形紧凑方正，安装边界预留时仅需在正面留出1.2米以上的操作空间，侧面及后部留出0.5米以上的检修与管路布设空间即可，无需占用过大的厂房使用面积。燃烧结构设计上采用了多回程烟气流道设计，可充分回收烟气中的余热，提升设备整体热效率，降低燃料消耗，炉体内部的耐火保温层可有效减少炉体表面的散热损失，同时避免外壳表面温度过高带来的烫伤风险。炉门部位采用了耐高温密封结构，可保证炉膛燃烧时的密闭性，避免漏风影响燃烧效率，也可防止烟气外泄影响车间操作环境。配套的调风机构可根据燃料燃烧状态灵活调整进风量，适配不同热值、不同含水率的固体燃料燃烧需求，保证燃烧充分，减少污染物排放。
