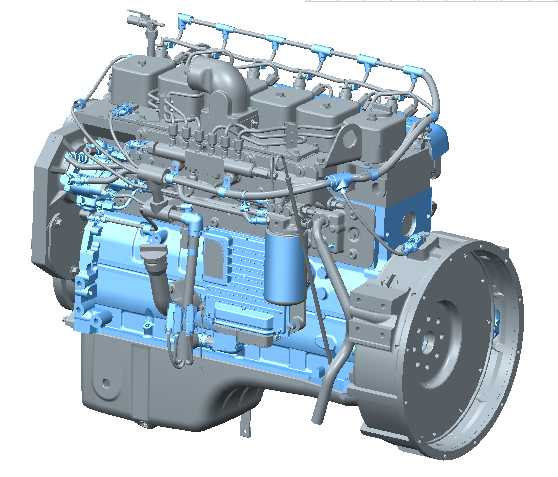

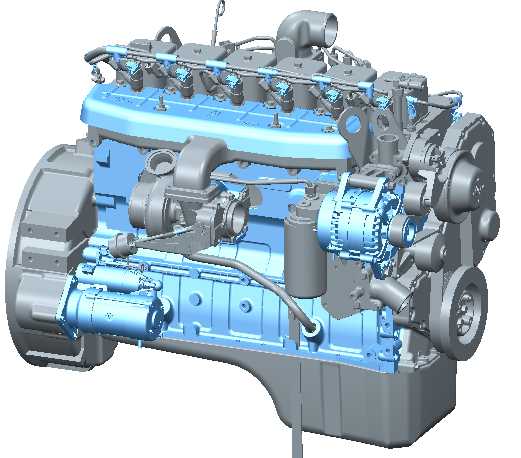

直列六缸柴油发动机整机结构

这款直列六缸柴油动力装置，广泛适配重型载货车辆、工程作业机械、大型农业装备、固定式发电机组等场景，作为整套设备的核心动力输出单元，承担着将柴油化学能转化为旋转机械能的核心作用，为配套设备提供持续稳定的大扭矩动力输出，满足高负载、长时间连续作业的工况需求。

从功能特性来看，该动力装置采用压燃式点火结构，整体热效率表现优异，低转速区间即可输出峰值扭矩，适配重载作业下的动力需求；整机集成了燃油供给管路、冷却循环回路、润滑系统通路、进排气组件与飞轮端动力输出接口，各附属管路沿缸体与缸盖外侧有序排布，既保证了各系统的独立运行通路，也预留了后期维护检修的操作空间，避免管路交叉干涉带来的故障隐患。

设计过程中，工程师优先考量了整机的结构刚性与运行稳定性，缸体采用高强度铸铁结构的设计逻辑，直列排布的六个气缸沿曲轴轴向等距布置，保证曲轴运转时的动平衡表现，降低高负荷运转下的振动幅度；缸盖部分集成了进排气道与喷油器安装位，外部高压燃油管路采用等长设计，保证各气缸的燃油供给时序与压力一致，让各缸做功均匀，减少动力输出的波动。油底壳位于整机下部，兼顾润滑油存储与下部结构密封的作用，侧面布置的机油滤清器、燃油滤清器采用外挂式安装，方便日常保养时的滤芯更换操作。

从安装边界来看，整机飞轮端设置了标准化的动力连接法兰与安装定位孔位，可匹配不同规格的离合器总成或动力输入联轴器，适配不同配套设备的动力对接需求；整机两侧预留了发动机悬置安装支点，支点位置经过重心匹配计算，保证安装后整机的受力均匀，减少运行振动向配套设备机架的传递；整机上部的进气管路、气门室罩盖轮廓规整，不会超出安装舱室的上部空间边界，下部油底壳的最小离地间隙满足配套设备的通过性要求，前端的水泵、发电机等附件驱动轮系采用紧凑排布，控制整机的横向安装尺寸，方便在不同规格的设备舱室内完成布置安装，无需对舱室结构做大幅改动即可完成适配。
