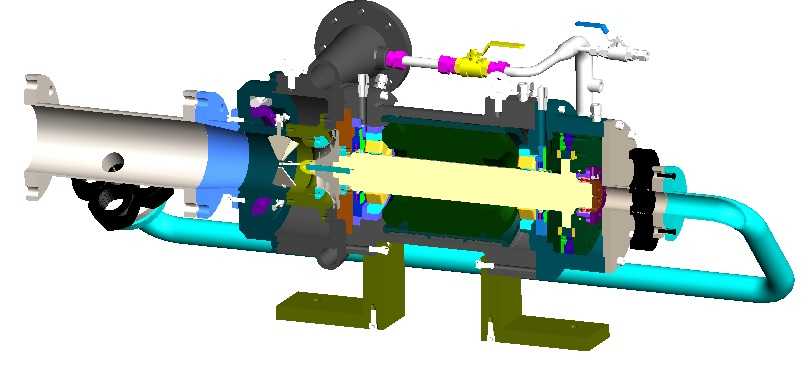

带管路支座的冷却压缩机剖视结构

这款冷却压缩机主要面向工业制冷、工艺冷却、小型低温循环系统等应用场景，可作为冷水机组、工业冷却循环系统、小型低温制冷设备的核心压缩单元，承担制冷回路中低温低压气态冷媒的压缩升压职能，为整个制冷循环提供动力来源，推动冷媒在回路中完成相变换热，实现目标区域的热量转移与温度调控。从结构设计来看，模型采用剖视展示形式，清晰呈现了内部压缩腔体、传动主轴、密封组件、轴承支撑结构的排布逻辑，设计阶段充分考虑了压缩过程的气密性要求，在腔体结合面、轴伸端都设置了对应的密封结构，避免压缩过程中冷媒泄漏影响制冷效率。外部集成了冷媒进出管路、控制阀组与安装支座，进出管路采用弯管成型结构，减少管路弯折带来的流体阻力，管路上配置的手动控制阀可用于检修阶段的回路通断控制，无需拆解主设备即可完成管路隔离操作。底部的双支座结构采用立式支撑设计，安装面预留了固定孔位，可直接通过螺栓固定在设备机架或安装基础上，安装边界充分考虑了常规工业制冷机组的舱内布局，整体横向尺寸适配标准小型制冷机组的安装舱位，轴向伸出的轴端可直接对接驱动电机，无需额外加装复杂的传动转接结构。设计过程中针对压缩过程的散热需求，外部管路可兼顾冷却回路的连通，将压缩过程产生的部分热量随冷媒循环带出，降低腔体内部的工作温度，提升连续运行的稳定性。各部件的装配逻辑遵循可拆卸维护的设计思路，端盖、密封组件、管路接头都采用可拆分连接方式，后期维护时可单独更换易损密封件，无需整体拆解压缩腔体，降低现场维护的操作难度与时间成本。整体结构兼顾了功能实现、安装适配与维护便利性，能够满足中小型工业冷却场景下对压缩核心部件的结构设计参考需求，可用于制冷设备的结构教学、布局设计验证、装配工艺梳理等场景，清晰的剖视结构能够帮助设计人员快速理解冷却压缩机的内部工作逻辑与外部安装对接要求。
