便携式手动液压弯管作业设备结构设计

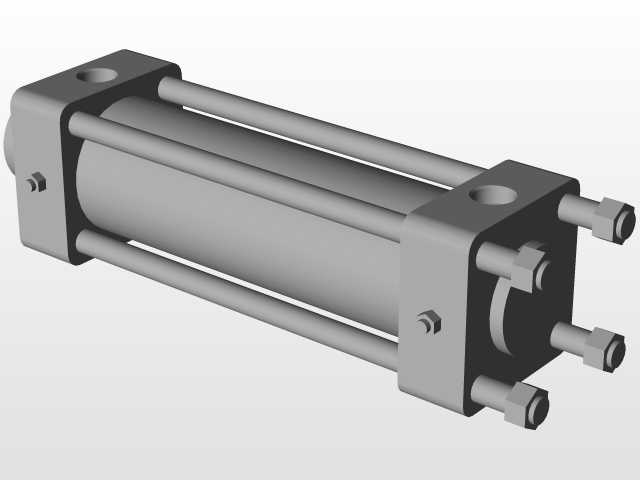

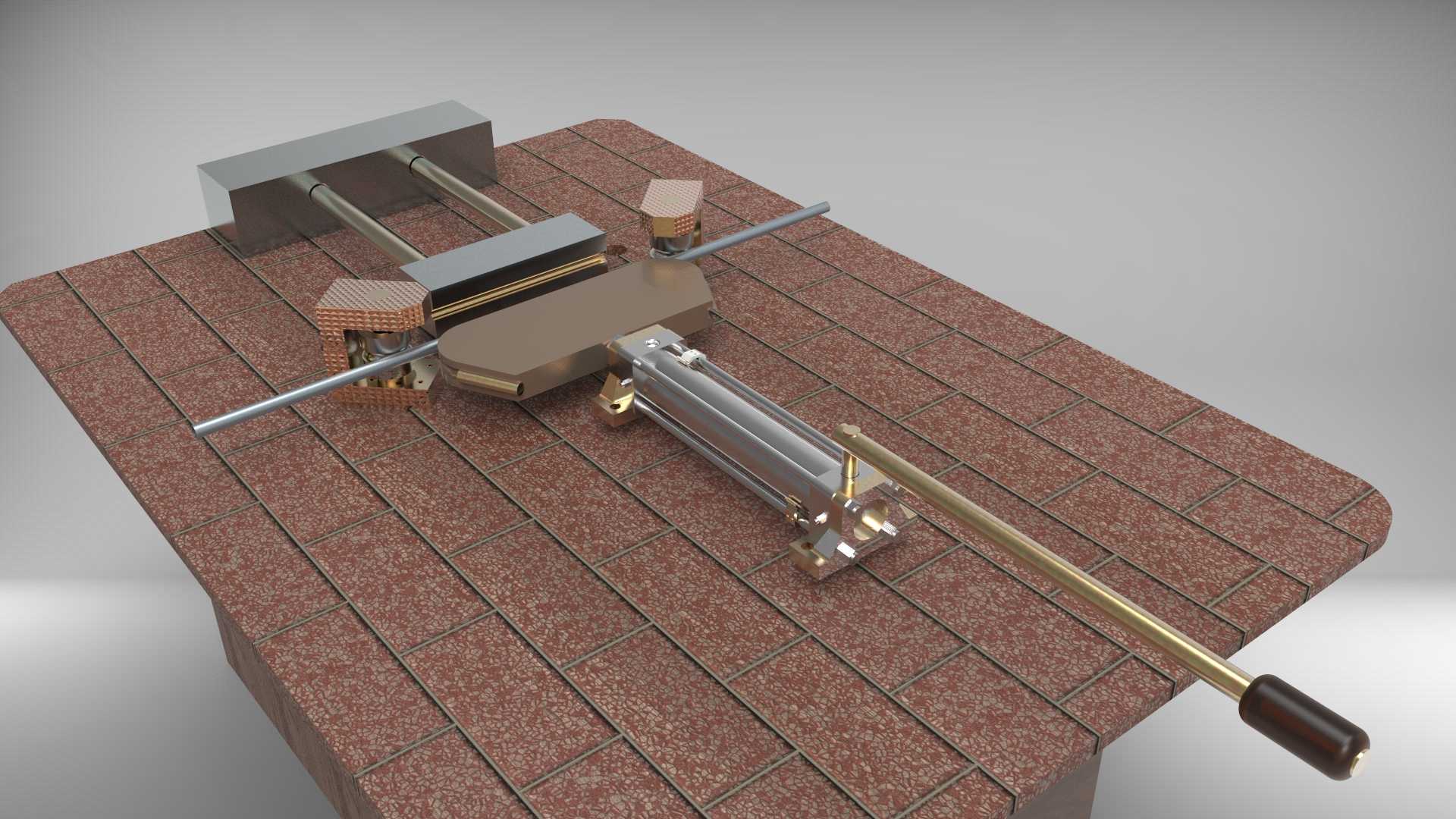

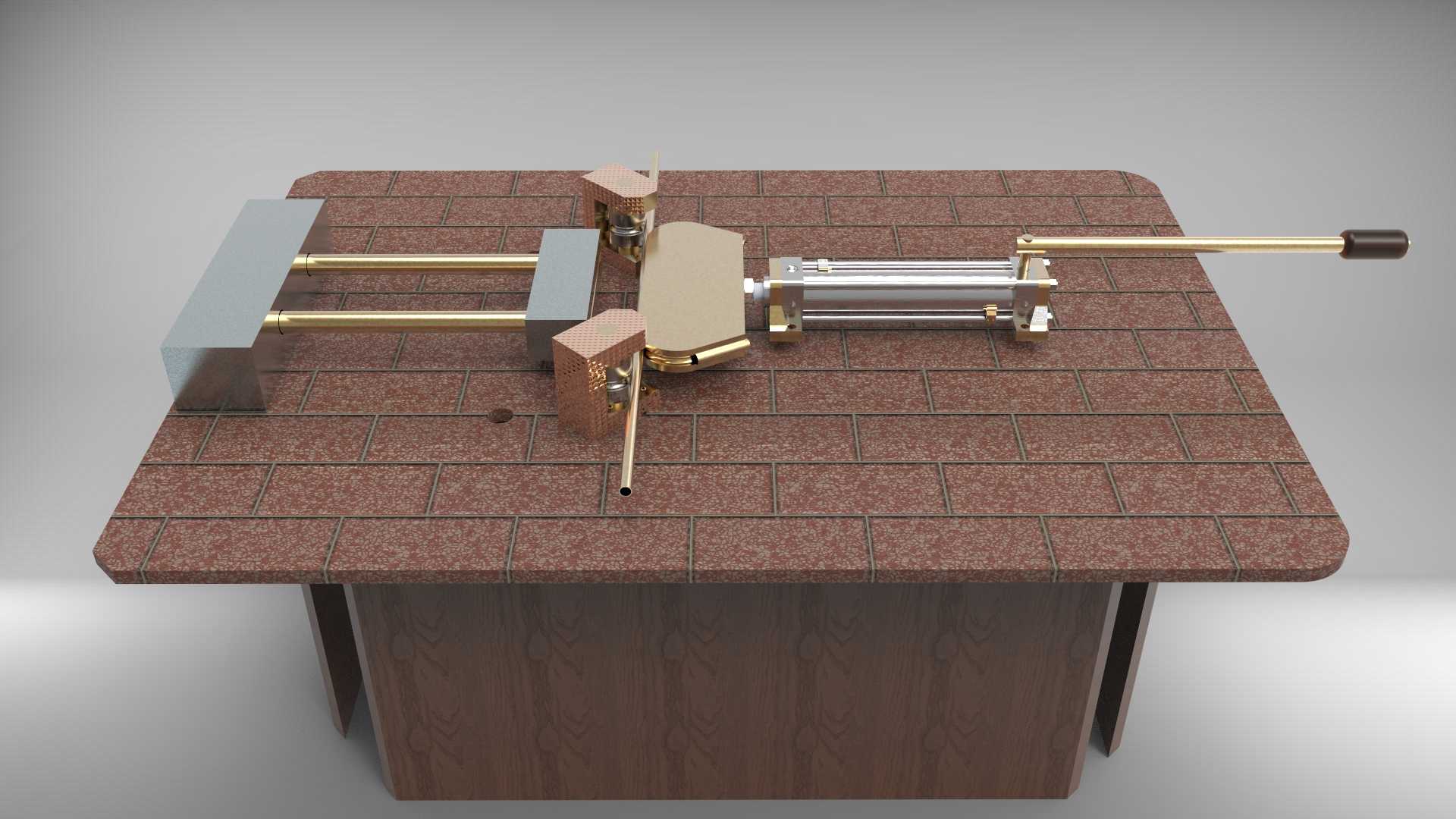

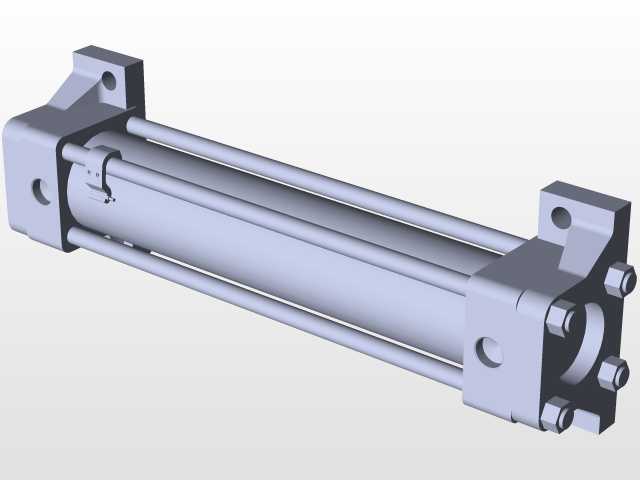

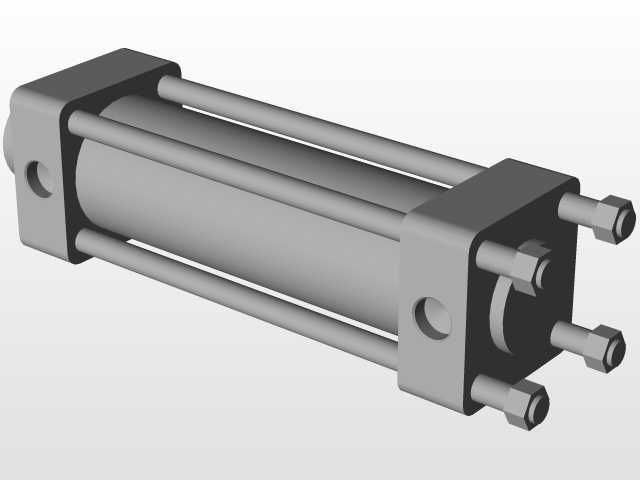

这款手动液压弯管设备主要面向现场管路铺设、小型维修作业场景设计，可适配小口径金属管材的冷弯加工需求，在水电安装、小型设备管路改造、户外管线抢修、家装水暖施工等场景中都能发挥核心作用，无需外接电源或大型动力源，单人即可完成操作，有效解决狭小空间、无供电环境下的管材弯曲作业难题，避免传统火焰弯管带来的管材材质损伤、形变不均问题，也无需搭配大型弯管设备的吊装、转运成本，适配零散作业、上门施工的灵活作业需求。设备整体采用台式操作布局，核心作业台面采用防滑耐磨的仿砖纹防滑结构设计，可在作业时稳定承托管材，避免管材在弯曲受力过程中出现滑移错位，保障弯曲角度的精准度。核心的液压驱动单元采用卧式布局，搭配加长操作力臂，通过杠杆原理放大操作力矩，操作人员仅需施加较小的按压力即可输出足够的弯管推力，大幅降低长时间作业的劳动强度；液压推杆的行程经过精准测算，可覆盖常规小口径管材的常用弯曲角度需求，避免超程损伤管材或行程不足导致弯管角度不达标的问题。设备的管材定位模块采用双侧可调式挡块结构，可根据待加工管材的外径、目标弯曲半径快速调整定位位置，挡块接触管材的位置做了圆弧过渡处理，避免硬接触在管材表面留下压痕，保障弯管成型后的外观质量与管壁结构完整性，不会出现管壁瘪陷、弯折处开裂的问题。设备的整体外形尺寸经过紧凑化设计，整体重量控制在单人可搬运的范围内，无需固定安装即可直接放置在平整地面、工作台面开展作业，底部无突出的安装固定结构，可根据作业需求随时转移位置，适配流动作业的使用需求；操作手柄做了防滑绝缘包裹处理，即便在潮湿的作业环境下操作也能保障握持稳定性，避免操作过程中打滑脱手。在设计过程中，核心受力部件均做了应力强化处理，液压腔体的密封结构采用多道密封设计，可长期承受高压作业状态下的密封需求，减少日常维护频次；各个活动连接部位都预留了润滑注油点位，长期使用后可快速加注润滑脂，保持机构动作的顺畅性，避免卡滞影响作业效率。设备的弯管成型模头采用快换式结构设计，可根据不同管径的加工需求快速更换对应规格的模头，无需复杂的拆装工具，即可快速切换加工规格，覆盖水暖、电气、小型气动管路等不同领域的常用管材加工需求，做到一机多用，减少施工方的设备采购成本。
