蜗壳结构混流式水轮机水力机械设计

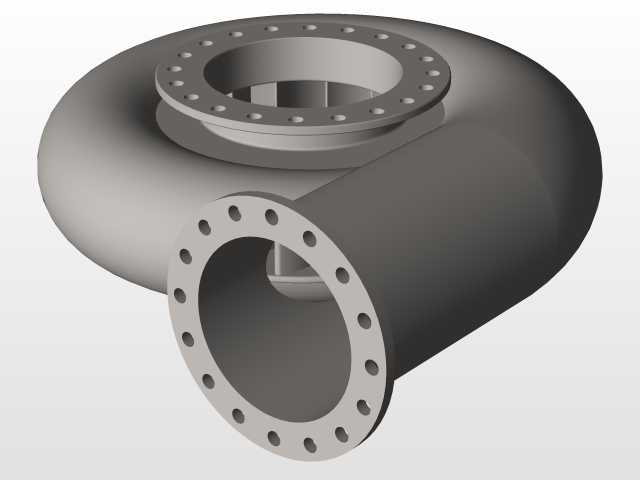

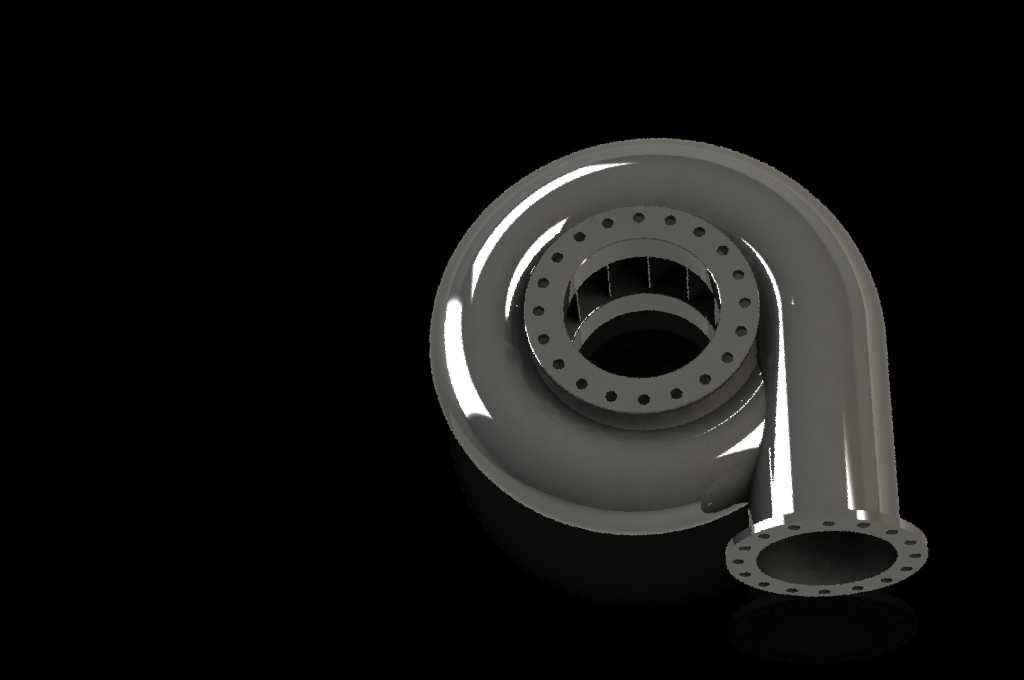

混流式水轮机是当前中高水头水力发电场景中应用最为广泛的核心水力能量转换设备，主要承担将水流的压能与动能转换为旋转机械能、驱动发电机组输出电能的核心作用，常见于大中型常规水电站、抽水蓄能电站的核心机组段，适配水头范围覆盖几十米至数百米的水力工况，相比轴流式、冲击式水轮机，其在宽水头区间内的运行稳定性、能量转换效率更具优势，是当前水电装机中占比最高的水轮机结构形式。本次设计的混流式水轮机采用经典的金属蜗壳式引水结构，蜗壳断面沿圆周方向按照等速度矩规律逐步收缩，能够保证进入转轮区域的水流沿周向均匀分布，最大程度降低引水段的水力损失，蜗壳进出口位置均设置带螺栓孔的法兰连接结构，法兰端面的密封槽、螺栓孔位均按照管路连接通用标准设计，可直接与上游压力引水钢管、下游尾水管段完成对接，安装过程中可通过法兰面的调整垫片控制安装同轴度，降低现场安装的对位难度。转轮区域采用混流式转轮经典的上冠、下环加空间扭曲叶片的结构形式，叶片型线按照三元流动理论进行优化设计，能够在水流流经叶片流道时平顺改变水流方向，将水流的能量高效传递给转轮主轴，转轮上冠位置设置的减压结构能够有效降低机组运行过程中的轴向水推力，减少主轴密封与推力轴承的运行负载，延长核心转动部件的使用寿命。导水机构区域布置在蜗壳与转轮之间，沿周向均匀排布的活动导叶可根据机组负载变化调整开度，精准控制进入转轮的水流量与水流进入角度，保证机组在不同负载工况下都能处于高效运行区间，避免低负载工况下出现脱流、振动等异常运行问题。整个壳体结构采用流线型过渡设计，所有过流面均做圆弧顺滑处理，不存在直角突变结构，能够有效减少局部涡流带来的水力损失与空化风险，设备的安装边界充分考虑了水电站厂房的机组布置间距要求，蜗壳的径向尺寸、进出口法兰的中心高度均适配常规水电站的埋设安装需求，转动部件与固定部件之间的密封间隙按照行业通用标准预留，既可以保证运行过程中不会出现转动剐蹭，又能最大限度减少容积损失，提升机组整体运行效率。
