进口导叶替代出口导叶的轴流风机结构

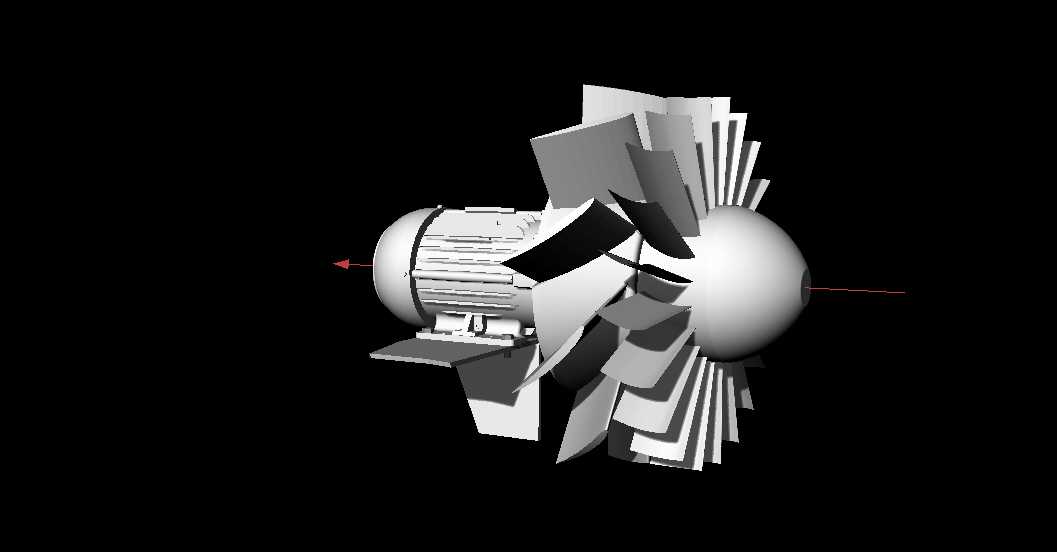

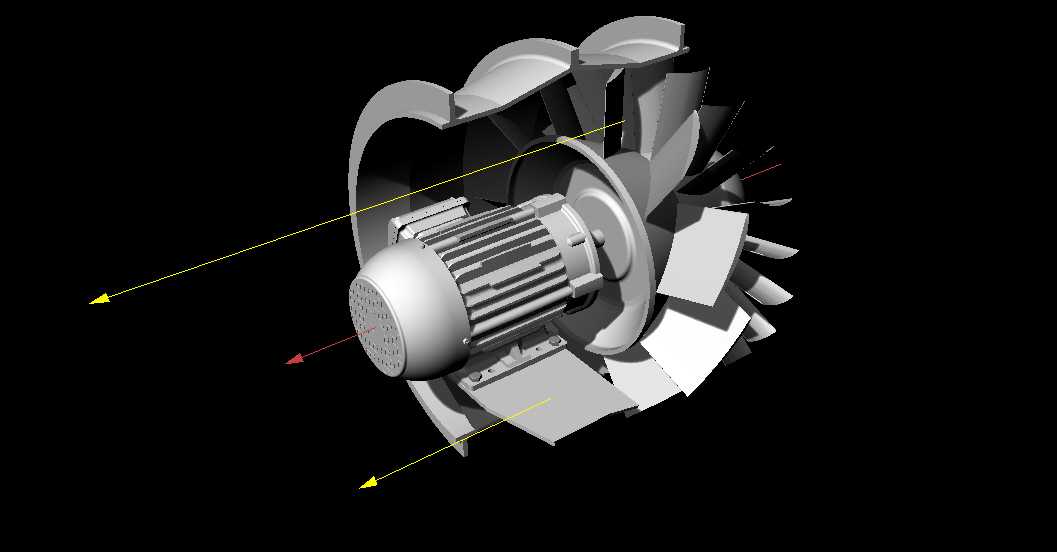

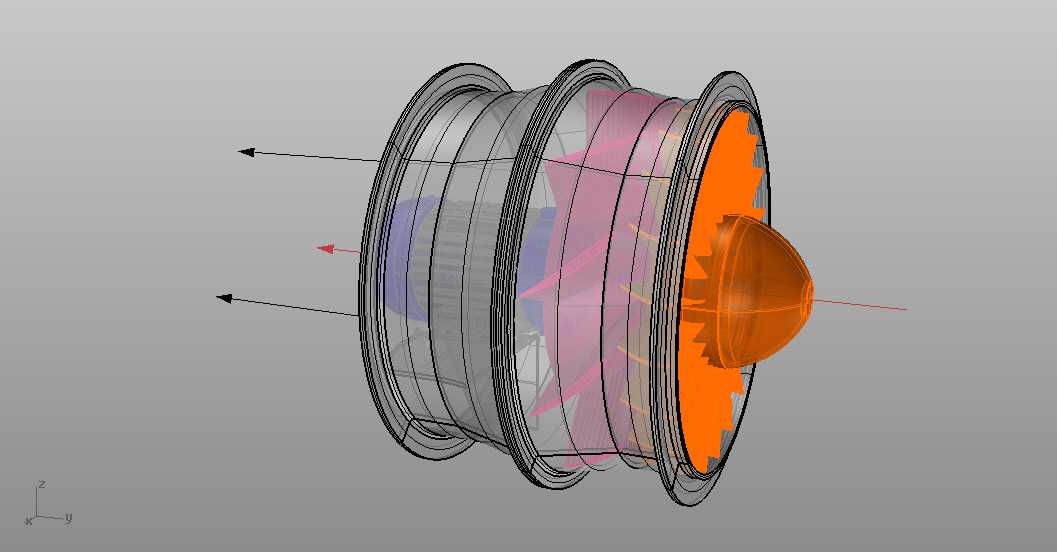

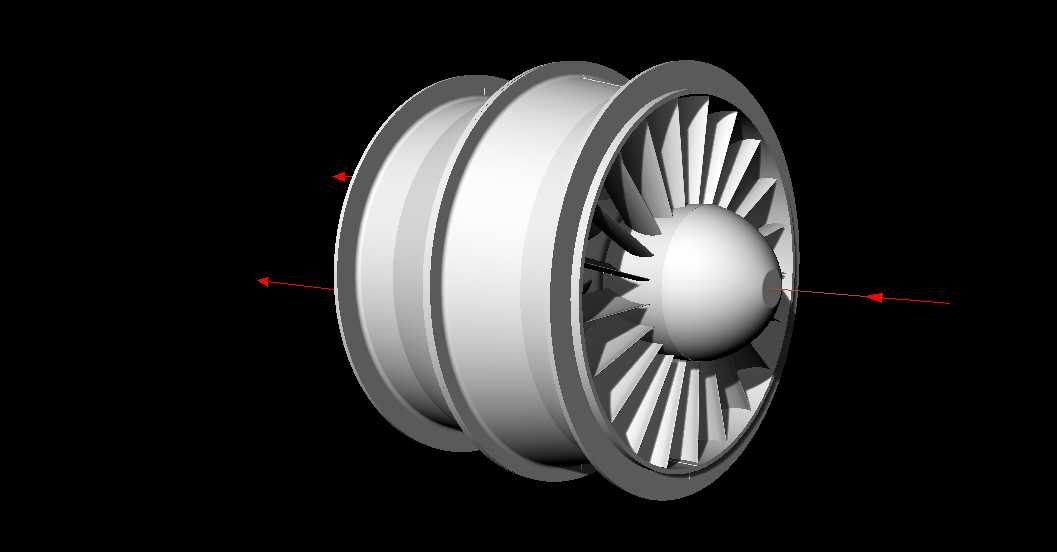

这款轴流风机主要应用于工业厂房通风换气、隧道纵向排风、暖通空调系统送风、冷却塔散热送风等场景，可在低压头、大流量的通风需求场景下稳定输送空气介质，为作业空间提供持续的空气流通保障，也可适配除尘系统、烘干设备的送风单元，承担定向气流输送的核心功能。不同于常规轴流风机采用出口导叶整流的结构设计，这款产品采用进口导叶替代出口导叶的设计思路，将气流整流结构布置在叶轮进气侧，在气流进入涡轮叶片叶道前就完成预旋调整，能够有效降低叶轮出口端的气流旋绕损失，减少气流在风机筒体内的湍流扰动，既可以提升风机的运行效率，也能降低气流脉动带来的运行振动与气动噪声，适配对噪声控制有一定要求的室内通风场景。从结构设计来看，风机整体采用筒式壳体结构，多层环形壳体形成完整的气流流道边界，壳体的内径尺寸与叶轮外径保持极小的装配间隙，避免叶顶间隙过大造成的气流回流损失；进气端设置流线型整流帽，能够引导来流平滑进入叶道，避免进气端出现气流分离造成的进气损失；涡轮叶片采用扭曲翼型设计，沿叶高方向调整叶片安装角，适配不同叶高处的圆周速度差异，保证整个叶展范围内的气流都能以合理攻角进入叶道，减少叶道内的流动分离。安装边界上，筒式壳体的两端预留有法兰连接结构，可直接与通风管道进行对接安装，无需额外制作过渡连接构件，壳体外部的环形加强筋既提升了筒体的结构刚度，避免运行过程中筒体受气流激励发生共振，也可作为安装定位的基准面，方便现场安装时的同轴度找正。进口导叶采用固定安装角度设计，与壳体采用一体化装配结构，无需额外的调节机构，在保证整流效果的同时简化了整体结构，降低了设备的后期维护成本，导叶的叶型采用圆弧翼型设计，能够在完成气流预旋的同时尽可能降低自身的流动阻力，减少进气段的压力损失。
